光源类型

分类：平行光、点光源、聚光灯、面光源
属性：位置、方向、颜色、强度、衰减
面光源仅在烘培时才可发挥作用

PS：需要在Scene视图中开启光照才能看到预览光源是如何影响场景中的物体
在这里插入图片描述

在前向渲染中处理不同的光源类型

先判断光源类型，获得光源方向，之后处理光源的衰减

先定义Base Pass

设置Pass的渲染路径标签Tags{“LightMode”=“ForwardBase”}
注意要使用编译指令 #pragma multi_compile_fwdbase才可以让光照变量被正确赋值
_WorldSpaceLightPos0 获得平行光的方向
_LightColor0已经是颜色和强度相乘之后的结果
定义衰减值（平行光可认为是没有衰减的）

为场景中其他逐像素光源定义Additional Pass

设置Pass的渲染路径标签Tags{“LightMode”=“ForwardAdd”}
使用编译指令 #pragma multi_compile_fwdadd 保证我们在Additional Pass 中访问到正确的光照变量
使用Blend（混合）命令，让Additional Pass计算得到的光照结果可以在帧缓存中与之前的光照结果进行叠合，不然会直接覆盖掉之前的光照结果
可以直接把Base Pass的顶点和片元着色器代码复制到Additional Pass中，去掉Base Pass中环境光、自发光、逐顶点光照、SH光照的部分，再添加一些对不同光源类型的支持

注意

先判断当前处理的逐像素光源的类型
使用#ifdef指令判断是否定义了USING_DIRECTIONAL_LIGHT，如果当前前向渲染Pass处理的光源是平行光，那么Unity的底层渲染引擎就会定义USING_DIRECTIONAL_LIGHT
如果是平行光的话，光源方向直接由 _WorldSpaceLightPos0.xyz 得到
如果是点光源或者聚光灯，那么 _WorldSpaceLightPos0.xyz 表示的是世界空间下的光源位置
光源方向需要用这个位置 - 世界空间下的顶点位置

处理不同光源的衰减

同样判断是否定义了USING_DIRECTIONAL_LIGHT
如果是平行光，衰减值为1.0
若是其他类型光源，Unity使用一张纹理作为查找表（Lookup Table,LUT），以再片元着色器中得到光源的衰减：首先得到光源空间下的坐标，然后使用该坐标对衰减纹理进行采样得到衰减值

// Upgrade NOTE: replaced ‘_LightMatrix0’ with ‘unity_WorldToLight’ 报错
在对应的Pass中添加 #include “AutoLight.cginc”。

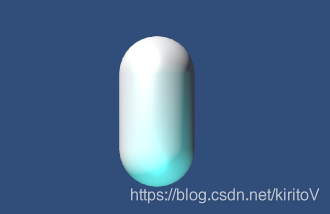

效果：
在这里插入图片描述

Base Pass和Additional Pass的调用（光源的渲染顺序）

前向渲染中Unity决定了哪些光源是逐像素光，哪些是逐顶点或SH光
默认情况下，新创建一个光源，它的Render 设置为Auto（Unity在背后判断处理方式：逐像素、逐顶点或SH方式）
Edit -> Project Setting ->Quality ->Pixel Light Count 中的数值，代表默认情况下一个物体可以接受最亮的平行光外的n个逐像素光照。每个光源会调用一次Additional Pass。

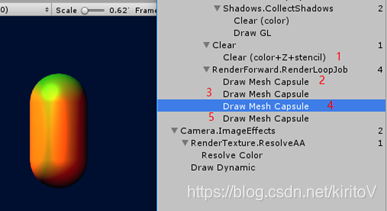

帧调用器（Frame Debugger）可以来查看场景的绘制过程 （Frame Debugger 在Unity的Window->Analysis里可以找到）。例如下面：

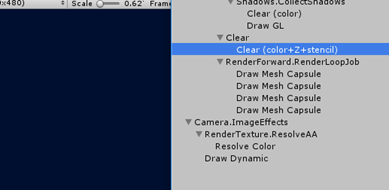

在第一个渲染事件中，Unity首先清除颜色、深度和模板缓冲
第二个渲染事件中，Unity利用Base Pass，将平行光的光照渲染到帧缓存中
后面三个渲染事件中，利用Additional Pass依次将3个点光源的光照应用到物体上，得到最后的渲染结果

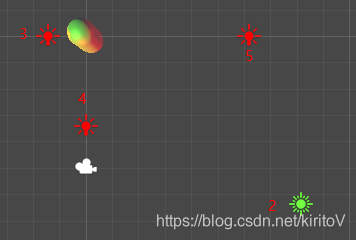

处理点光源顺序：按照重要程度排序，即取决于点光源的颜色、强度、距离物体远近
如果物体不在光源的光照范围内，Unity不会为这个物体调用Pass来处理这个光源（调用相关的渲染事件）
把光源的Render Mode设为Not Important，Unity不会把该光源当成逐像素光来处理

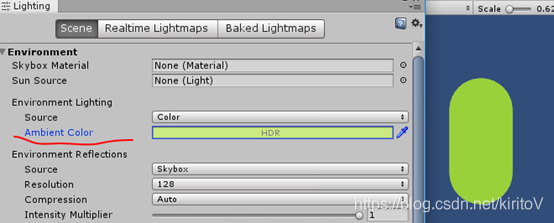

PS：当把所有的光源设置为Not Important时（包括平行光），物体仅会显示环境光的光照结果，如下图：
在这里插入图片描述

Unity的光照衰减

Unity使用一张纹理作为查找表来在片元着色器中计算逐像素光照的衰减
缺点：

需要预处理得到采样纹理，而且纹理的大小也会影响衰减的精度
数据一旦存储到查找表中，就无法使用其他数学公式来计算衰减

用于光照衰减的纹理

Unity内部使用了一张_LightTexture0的纹理来计算光源衰减（如果我们对该光源使用了cookie，那么衰减查找纹理是_LightTextureB0）
_LightTexture0的（0，0）明了于光源位置重合的点的衰减值，（1，1）表明在光源空间中距离最远的点的衰减
_LightTexture0可以把顶点从世界空间变换到光源空间
（通过_LightTexture0变换矩阵得到的，P188_LightTexture0本身即为世界空间到光源空间的变换矩阵，可以用于采样cookie和光强衰减纹理），补充：

— 只需_LightTexture0和世界空间中的顶点相乘即可得到光源空间中的相应位置

float3 lightCoord = mul(_LightMatrix0,float4(i.worldPos,1)).xyz;

— 使用这个坐标的模的平方对衰减纹理进行采样，得到衰减值：

fixed atten = tex2D(_LightTexture0,dot(lightCoord,lightCoord).rr).UNITY_ATTEN_CHANNEL;

（通过dot函数来得到光源空间中顶点距离的平方）
（宏UNITY_ATTEN_CHANNEL得到衰减纹理中衰减值所在分量，以得到最终的衰减值）

使用数学公式计算衰减

线性衰减：

float distance = length(_WorldSpaceLightPos0.xyz - i.worldPosition.xyz);
atten = 1.0/distance;

Shader "Custom/ForwardRendering"
{
    Properties
    {
        _Diffuse("Diffuse",Color)=(1,1,1,1)
		_Specular("Specular",Color)=(1,1,1,1)
		_Gloss("Gloss",Range(8.0,256))=20
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100

        Pass   //Base Pass
        {
			Tags{"LightMode"="ForwardBase"}

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
			#pragma multi_compile_fwdbase
			//编译指令 #pragma multi_compile_fwdbase
			//保证我们在shader中使用光照衰减等光照变量可以被正确赋值

			#include "Lighting.cginc"
            struct a2v
            {
                float4 vertex : POSITION;
				float3 normal:NORMAL;
            };

            struct v2f
            {
                float4 vertex : SV_POSITION;//裁剪空间下的顶点坐标
				float3 worldNormal : TEXCOORD0;
				float3 worldVertex : TEXCOORD1;
            };

            fixed4 _Diffuse;
			fixed4 _Specular;
			float _Gloss;

            v2f vert (a2v v)
            {
                v2f o;
                o.vertex = mul(UNITY_MATRIX_MVP,v.vertex);

				o.worldNormal= UnityObjectToWorldNormal(v.normal);//法线 模型空间-世界空间
				o.worldVertex = mul(unity_ObjectToWorld,v.vertex).xyz;//顶点坐标 模型空间-世界空间

                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
				fixed3 normalDir = normalize(i.worldNormal);
				fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;
				fixed3 lightDir = normalize(_WorldSpaceLightPos0);
				fixed3 viewDir = normalize(UnityWorldSpaceViewDir (i.worldVertex) );
				fixed3 halfDir = normalize(lightDir + viewDir);

				fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * max( 0, dot(normalDir,lightDir) );
				fixed3 specular = _LightColor0.rgb * _Specular.rgb * pow ( max ( 0,dot(normalDir,halfDir)) ,_Gloss);
				//_LightColor0 已经是颜色和强度相乘之后的结果

				fixed atten=1.0; //由于平行光可以认为是没有衰减的，因此这里直接令衰减值为1.0

                return fixed4(ambient + (diffuse + specular) * atten ,1.0);
            }
            ENDCG
        }

		Pass   //Additional Pass
        {
			Tags{"LightMode"="ForwardAdd"}
			Blend One One

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

			#include "Lighting.cginc"
			#include "AutoLight.cginc" //不加_LightMatrix0会报错

			#pragma multi_compile_fwdadd
			//编译指令 #pragma multi_compile_fwdadd
			//保证我们在Additional Pass 中访问到正确的光照变量
            struct a2v
            {
                float4 vertex : POSITION;
				float3 normal:NORMAL;
            };

            struct v2f
            {
                float4 vertex : SV_POSITION;//裁剪空间下的顶点坐标
				float3 worldNormal : TEXCOORD0;
				float3 worldVertex : TEXCOORD1;
            };

            fixed4 _Diffuse;
			fixed4 _Specular;
			float _Gloss;


            v2f vert (a2v v)
            {
                v2f o;
                o.vertex = mul(UNITY_MATRIX_MVP,v.vertex);

				o.worldNormal= UnityObjectToWorldNormal(v.normal);//法线 模型空间-世界空间
				o.worldVertex = mul(unity_ObjectToWorld,v.vertex).xyz;//顶点坐标 模型空间-世界空间

                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
				//先判断当前处理的逐像素光源的类型
				//使用#ifdef指令判断是否定义了USING_DIRECTIONAL_LIGHT
				//如果当前前向渲染Pass处理的光源是平行光，那么Unity的底层渲染引擎就会定义USING_DIRECTIONAL_LIGHT
				//如果是平行光的话，光源方向直接由_WorldSpaceLightPos0.xyz得到
				//如果是点光源或者聚光灯，那么_WorldSpaceLightPos0.xyz表示的是世界空间下的光源位置
				//光源方向需要用这个位置 - 世界空间下的顶点位置
				#ifdef USING_DIRECTIONAL_LIGHT
					fixed3 lightDir = normalize(_WorldSpaceLightPos0.xyz);
				#else
					fixed3 lightDir = normalize(_WorldSpaceLightPos0.xyz - i.worldVertex.xyz);
				#endif

				fixed3 normalDir = normalize(i.worldNormal);
				fixed3 viewDir = normalize(UnityWorldSpaceViewDir (i.worldVertex) );
				fixed3 halfDir = normalize(lightDir + viewDir);

				fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * max( 0, dot(normalDir,lightDir) );
				fixed3 specular = _LightColor0.rgb * _Specular.rgb * pow ( max ( 0,dot(normalDir,halfDir)) ,_Gloss);
				//_LightColor0 已经是颜色和强度相乘之后的结果

				//处理不同光源的衰减
                #ifdef USING_DIRECTIONAL_LIGHT
                    fixed atten = 1.0;
                #else
                    #if defined (POINT)
                        float3 lightCoord = mul(unity_WorldToLight, float4(i.worldVertex, 1)).xyz;
                        fixed atten = tex2D(_LightTexture0, dot(lightCoord, lightCoord).rr).UNITY_ATTEN_CHANNEL;
                    #elif defined (SPOT)
                        float4 lightCoord = mul(unity_WorldToLight, float4(i.worldVertex, 1));
                        fixed atten = (lightCoord.z > 0) * tex2D(_LightTexture0, lightCoord.xy / lightCoord.w + 0.5).w * tex2D(_LightTextureB0, dot(lightCoord, lightCoord).rr).UNITY_ATTEN_CHANNEL;
                    #else
                        fixed atten = 1.0;
                    #endif
                #endif

                return fixed4( (diffuse + specular) * atten ,1.0);
            }
            ENDCG
        }
    }
	FallBack"Specular"
}
