如题，今天来分享下之前解决过的一个问题，即Flink窗口延迟数据丢失。

流计算在支持Event Time的时候，引入了Watermark的概念（MillWheel提出这个概念的时候是叫Low Watermark，即低水位，鄙视翻译成水印的：），所有早于Watermark的数据都被认为是延迟数据。而在Flink的窗口计算当中，允许用户指定数据延迟的最大时间，即设置allowedLateness，超过这个时间的数据将会被丢弃，不参与窗口计算。Flink会将被丢弃的数据用SideOutput输出。

具体的实现在WindowOperator#processElement，

			for (W window: elementWindows) {

				// drop if the window is already late
				if (isWindowLate(window)) {
					continue;
				}
				isSkippedElement = false;

				windowState.setCurrentNamespace(window);
				windowState.add(element.getValue());

				triggerContext.key = key;
				triggerContext.window = window;

				TriggerResult triggerResult = triggerContext.onElement(element);

				if (triggerResult.isFire()) {
					ACC contents = windowState.get();
					if (contents == null) {
						continue;
					}
					emitWindowContents(window, contents);
				}

				if (triggerResult.isPurge()) {
					windowState.clear();
				}
				registerCleanupTimer(window);
			}

	/**
	 * Returns {@code true} if the watermark is after the end timestamp plus the allowed lateness
	 * of the given window.
	 */
	protected boolean isWindowLate(W window) {
		return (windowAssigner.isEventTime() && (cleanupTime(window) <= internalTimerService.currentWatermark()));
	}

	/**
	 * Returns the cleanup time for a window, which is
	 * {@code window.maxTimestamp + allowedLateness}. In
	 * case this leads to a value greater than {@link Long#MAX_VALUE}
	 * then a cleanup time of {@link Long#MAX_VALUE} is
	 * returned.
	 *
	 * @param window the window whose cleanup time we are computing.
	 */
	private long cleanupTime(W window) {
		if (windowAssigner.isEventTime()) {
			long cleanupTime = window.maxTimestamp() + allowedLateness;
			return cleanupTime >= window.maxTimestamp() ? cleanupTime : Long.MAX_VALUE;
		} else {
			return window.maxTimestamp();
		}
	}

可以看到计算cleanupTime的时候是使用数据所属窗口的最大时间加上用户设置的allowedLateness，超过cleanupTime的窗口将不会参与计算。

在某些业务场景下，其实是不希望丢掉这部分数据的，尽管也可以利用SideOutput来处理，但还是比较麻烦，因此我们便需求其他解决方案。在仔细阅读过WindowOperator的代码后，我发现可以通过实现一个Trigger来解决这个问题。这里需要大家对Flink的窗口实现有一个基本了解，推荐阅读下官方这篇博客，Introducing Stream Windows in Apache Flink，

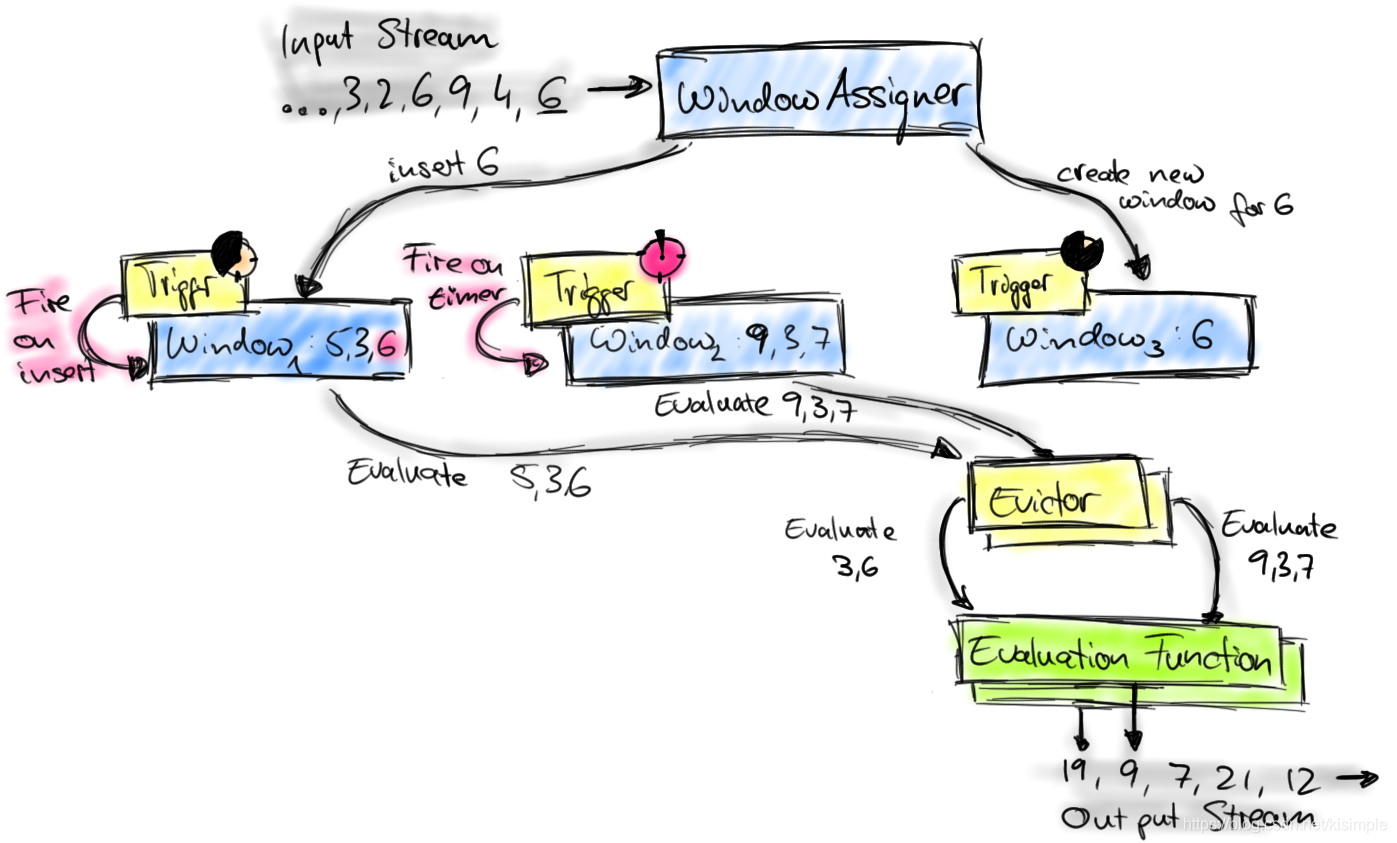

博客中的这张图基本上把Flink的窗口实现讲明白了，每一条输入数据都会由WindowAssigner分配一个窗口，并且会带有一个默认的Trigger，由Trigger来决定什么时候输出窗口数据（emitWindowContents）。

回到我们的问题上来，上面在processElement的时候可以看到有一个registerCleanupTimer，

	/**
	 * Registers a timer to cleanup the content of the window.
	 * @param window
	 * 					the window whose state to discard
	 */
	protected void registerCleanupTimer(W window) {
		long cleanupTime = cleanupTime(window);
		if (cleanupTime == Long.MAX_VALUE) {
			// don't set a GC timer for "end of time"
			return;
		}

		if (windowAssigner.isEventTime()) {
			triggerContext.registerEventTimeTimer(cleanupTime);
		} else {
			triggerContext.registerProcessingTimeTimer(cleanupTime);
		}
	}

该方法用来注册定时器，当超过cleanupTime的时候会清理掉窗口的state，代码在WindowOperator#onEventTime。

要解决这个问题，首先第一步需要确保延迟窗口不会被丢弃，看了上面的代码之后，可以想到，把allowedLateness设置成Long.MAX_VALUE，这样的话isWindowLate就一直是返回false，但是这样做的话会导致在registerCleanupTimer的时候没办法注册到定时器来清理窗口的state，所有窗口的state会一直被保存，明显是不可行的。还好，Trigger可以解决这个问题。以下是自定义Trigger实现的主要部分，

	@Override
	public TriggerResult onElement(Object element, long timestamp, TimeWindow window, TriggerContext ctx) throws Exception {
		if (window.maxTimestamp() <= ctx.getCurrentWatermark()) {
			// if the watermark is already past the window fire immediately
			return TriggerResult.FIRE_AND_PURGE;
		} else {
			ctx.registerEventTimeTimer(window.maxTimestamp());
			return TriggerResult.CONTINUE;
		}
	}

	@Override
	public TriggerResult onEventTime(long time, TimeWindow window, TriggerContext ctx) {
		return time == window.maxTimestamp() ?
			TriggerResult.FIRE_AND_PURGE :
			TriggerResult.CONTINUE;
	}

onElement是在收到数据后判断是否需要输出窗口数据，上面的实现，在收到非延迟窗口时，注册窗口最大时间定时器，在Watermark超过该时间后，onEventTime方法会被调用，此时我们直接输出窗口数据（即FIRE）并清理窗口state（即PURGE）；而在收到延迟窗口时，我们就直接就输出窗口数据并清理窗口state。

使用起来大概是像下面这样，

    StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
    env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
    ...
    dataStream.keyBy(...)
        .timeWindow(...)
        .trigger(new MyTrigger())
        .allowedLateness(Time.milliseconds(Long.MAX_VALUE))
        ...
