Kafka中ISR、Partition、Replication 图文概述

转载，原文： http://github.com/zqhxuyuan/2016/01/13/2016-01-13-Kafka-Picture/ 原文也是部分翻译外文，作者：任何忧伤,都抵不过世界的美丽，有很多质量过硬的文章。

原文适合对kafka有一点认识的同学阅读，能够加强理解。

关于最后一部分 replica 的讲解是基于老版本的kafka（具体哪个版本我也不记得了，应该是0.10.x之前），文章最后也有指出新版的区别。

From Quorum to ISR

Every write operation goes to all replicas, but only responses from a majority quorum are necessary to commit the write.

每一次写操作都分发到所有副本，只有大部分节点应答才能提交写。
缺点：随着副本数的增加，集群中需要 ack 的节点数量为 n/2-1 个，数量比较多
存储元数据，数据量不是很大，使用ZooKeeper比较合适

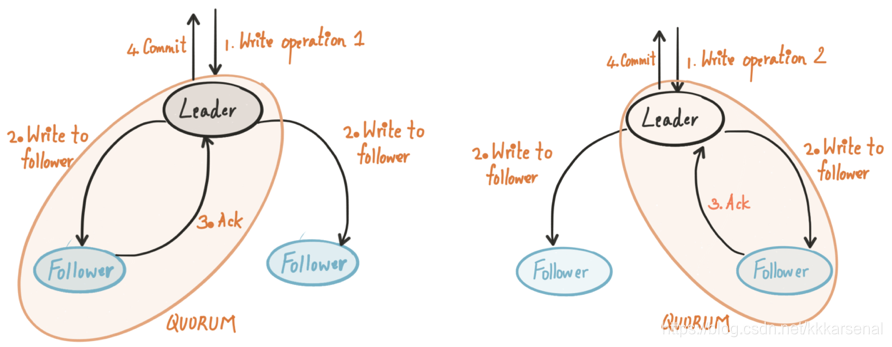

图1-1 quorum

The ISR scheme of Kafka requires all the members of the current ISR to respond

对于一次写的提交，要求当前ISR（ in-sync replica set ）中的所有成员都ack才算提交写成功。
ISR的大小是可配置的，和副本数量没有关系。比如11个副本可以配置ISR=3，如果用quorum，则需要6个节点ack。

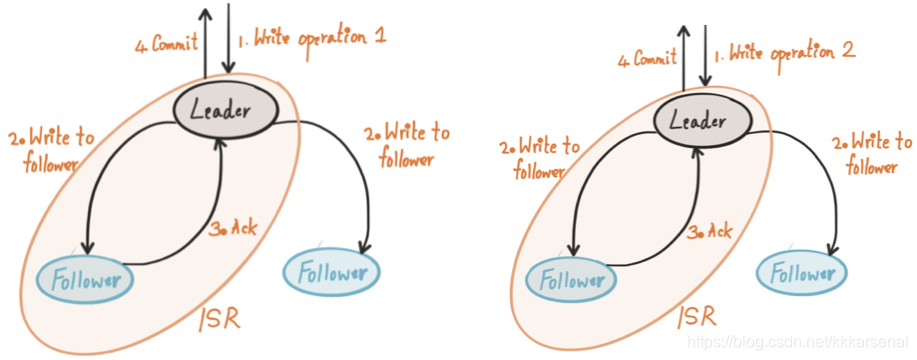

图1-2 ISR in-sync replica set

场景1：

节点挂掉后重新和Leader同步数据

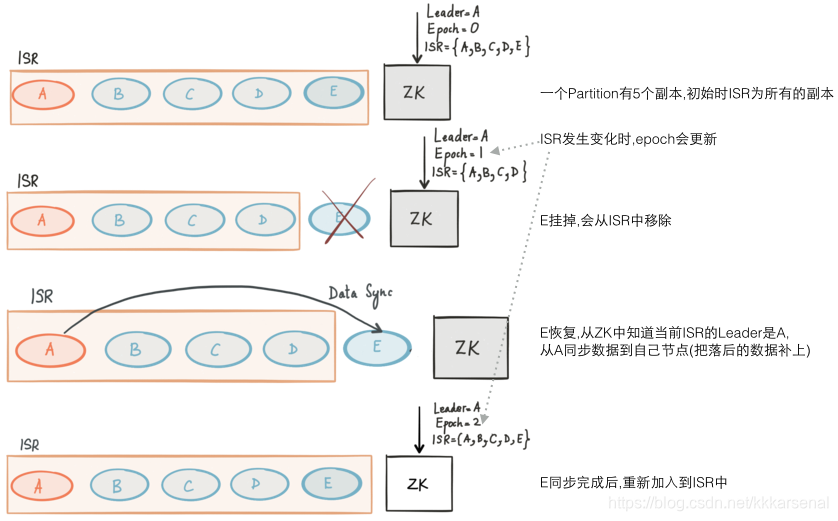

图1-3 节点挂掉后重新和Leader同步数据

场景2：

普通节点和Leader节点都挂了，选举新的Leader

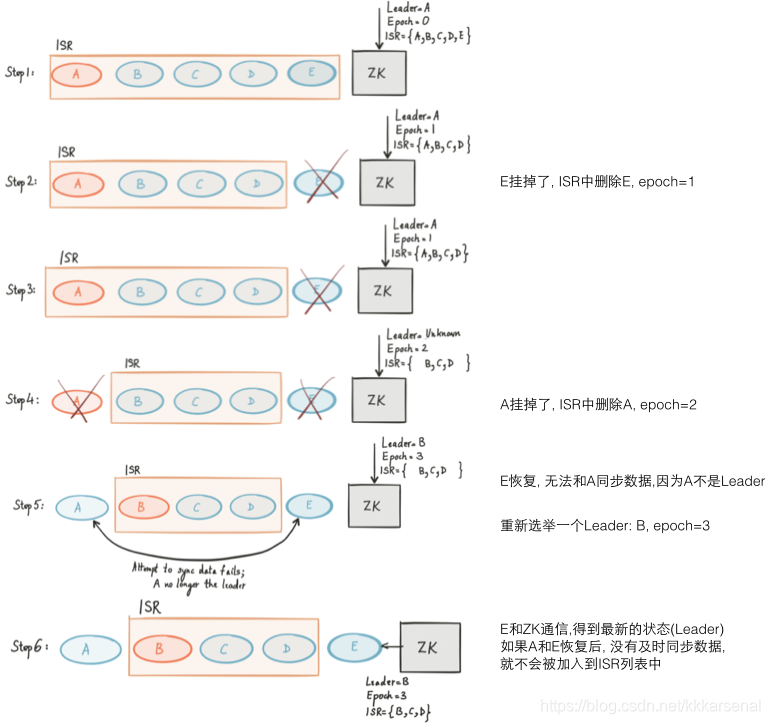

图1-4 普通节点和Leader节点都挂了，选举新的Leader

Partition

每条消息都有一个唯一的offset。 一个Topic分成多个Partition
每个Partition中消息offset都是一直增加， LEO表示最后一条消息的offset。

可以认为一个Partition内的offset是全局有序的，一个Partition分成多个Segment， 每个Segment的offset也都是有序的
Segment与Segment之间的offset也是有序的， 所有这些Segment组成的一个Partition就是全局有序的

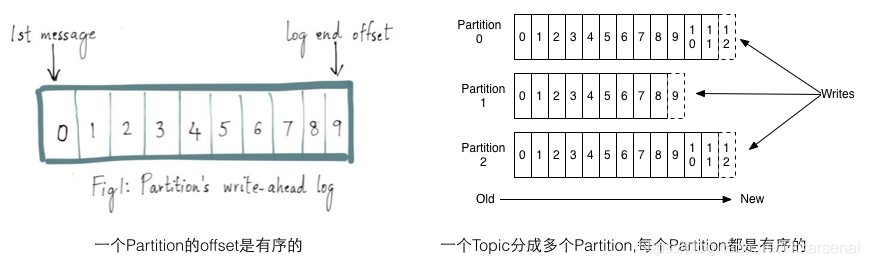

图2-1 partition

Replication

Leader宕机， 新的Leader一定是从先前Leader的ISR中选举出来的。ISR是所有副本的子集， 是那些能够及时地复制Leader日志的节点

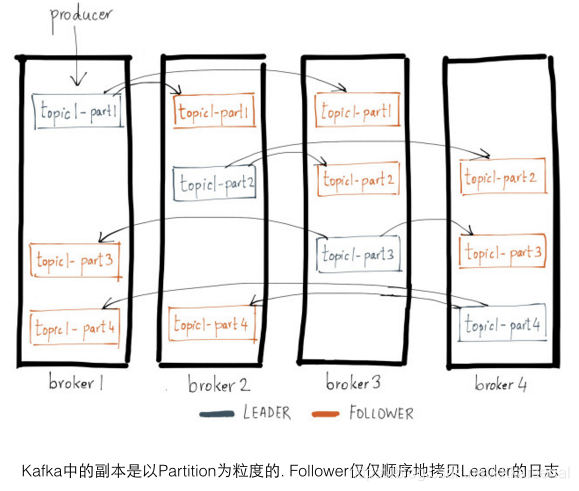

图3-1 replica机制

每个Partition的Leader通过计算每个副本和它相比落后的数量来跟踪(更新)ISR列表。当生产者生产一条消息给Broker，写到Leader节点， 并且复制到Partition的所有副本。但只有全部复制到ISR列表中的每个节点(ISR节点必须都ack)， 这条消息才算被提交。
复制到一个不在ISR列表中的节点， 即使没有ack也没有关系(因为它本身就比较慢了)

如果一个节点落后太多， 就会从ISR中移除。 这样复制延迟取决于ISR中最慢的节点。所以如果ISR中最慢的节点还不争气，也会被剔除掉， 最终在ISR中的节点一般都很快。

假设副本数=3， 有三个Broker， 已经有三条消息committed了， 初始时所有的副本（包括Leader）都在ISR中，并且：

• replica.lag.max.messages=4， 只要follower落后于Leader不超过3条消息， 就不会从ISR中移除。
• replica.lag.time.max.ms=500， 只要follower每隔500ms（或者更快）向Leader获取消息（fetch request）就不会被标记为DEAD， 也就不会从ISR中移除（如果没有落后太多，但是长时间没fetch，也会被移除的）。

• lag.max.messages: detect slow replicas
• lag.time.max: detect halted or dead replicas

场景1：

假设目前各个broker情形如图3-2所示。

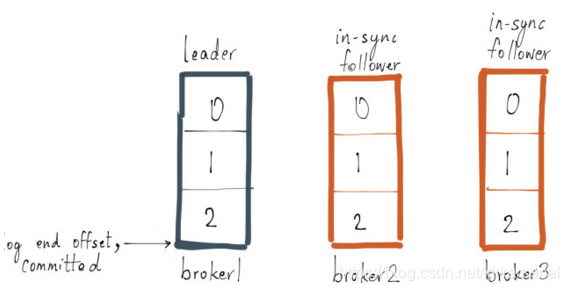

图3-2 初始状态

Producer向Leader发送了一条消息， Leader的LEO增加了1。这个时候Broker3由于某种原因卡住了， 无法从Leader上及时获取这条消息，而Broker2则正常地从Leader上同步了这条消息到自己本地。

由于一条消息被成功地提交的必要条件是: 在ISR中的所有节点都复制了这条消息。Broker3还在ISR中， 只要它没有复制这条消息， 那么这条消息就不会被committed。

由于现在Broker3才落后Leader一条消息 < 4（假设replica.lag.max.messages = 4） 所以它并不会从ISR中移除， 所以只能静静地等Broker3。要么再多落后几条消息， 从ISR中移除；要么赶快恢复过来， 然后从Leader复制消息， 及时赶上Leader，不要落后太多

图3-3 leader添加一条消息，broker3出现网络问题

假设Broker3在100ms后恢复过来， 然后从Leader同步这条稍微延迟的消息，现在两个follower都复制了消息3， 由于ISR的所有节点都复制了消息3，现在Leader的committed(HW)可以向后移动到消息3了。

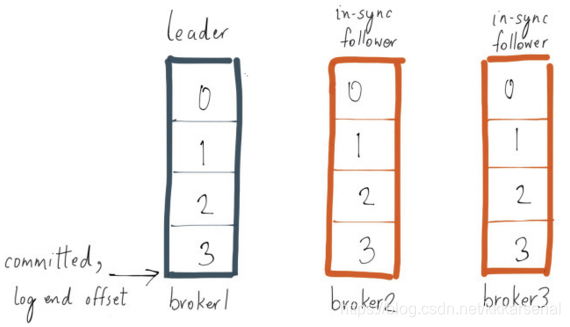

图3-4 broker3同步

场景2：

如果Producer发送一批4条消息 （ 仍然假设lag.max.messages = 4），所有的follower都落后于leader太多了， 它们会从ISR中删除

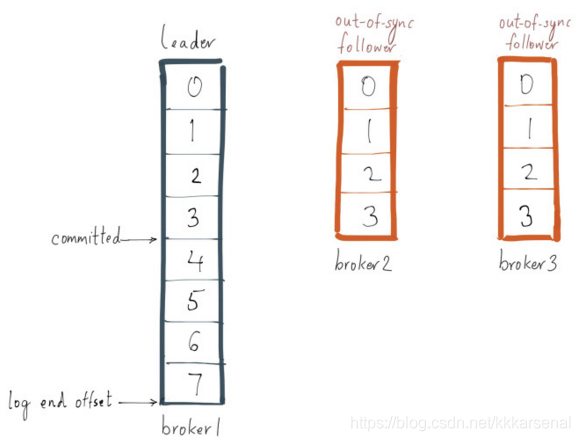

图3-5 leader添加4条消息，follower全部被踢出ISR

由于所有的follower都是alive的， 它们会在下次fetch request时赶上Leader的LEO，即复制这批消息， 现在落后的消息已经被补上了， 于是就会被重新加入到ISR中，
于此同时由于follower都复制了这批消息， committed也增加到最新的偏移位置

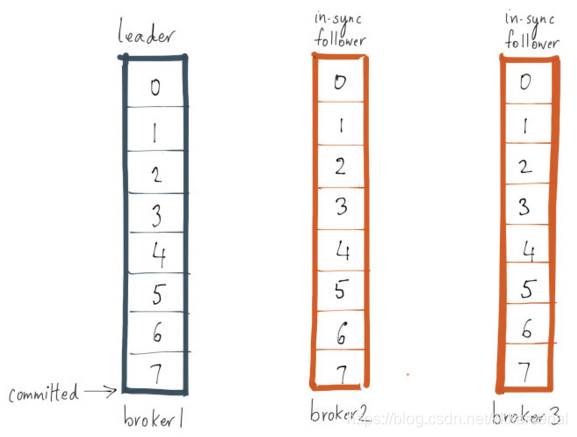

图3-6 所有follower赶上进度，重新添加进ISR

这种大批量的生产消息， 造成follower不断地shuttle in and out of ISR (移除后又添加)，而且需要根据topic的期望流量猜测正确的值， 看起来并不是很好控制！
现在统一只使用一个配置: replica.lag.time.max.ms 来控制stuck和slow的replica。不过它的含义变为: follower上的副本和Leader相比out-of-sync的时间

• stuck replica含义仍然不变:如果没有及时发送fetch request， 会被认为Dead，并移除
• slow replica: 副本从刚开始落后与Leader， 直到超过这个时间，说明它太慢了也会移除

这样即使有突增流量或一直都是大批消息， 除非副本一直落后与Leader太长的时间。否则如果副本只要在这个时间内能赶上Leader， 就不会出现删除后又添加到ISR的现象。

欢迎大家去阅读原文 http://github.com/zqhxuyuan/2016/01/13/2016-01-13-Kafka-Picture/ ，作者任何忧伤,都抵不过世界的美丽
