智能家居场景中，我们通过架设自己的 Zigbee 网关，可以将米家的 Zigbee 设备轻松接入 ThingsCloud。借助 ThingsCloud 平台的内置应用和开放性，我们可以在很多行业项目和应用场景中灵活自如的发挥 Zigbee 无线设备的优势。例如：楼宇办公、温室大棚、小型仓库、环境监测、工业控制等一些非家居场景。

01.

开源项目 Zigbee2MQTT

这里要用到开源项目 Zigbee2MQTT ，它采用 NodeJS 编写，可以运行在 Linux/Windows 下，详细的搭建过程这里略过，官网有详细的介绍。

Zigbee2MQTT 支持的 Zigbee 设备多大2000多种。

通常来说，搭建 Zigbee2MQTT 网关需要以下硬件：

Linux 小型主机，可通过 WiFi/以太网/4G 连接互联网，支持 USB 接口。我们这里以树莓派为例。
Zigbee 适配器，支持 USB 或以太网接口。采用 CC25xx 或 CC26xx 的 Zigbee 芯片。CC26xx 具有更远的传输距离和更好的稳定性。

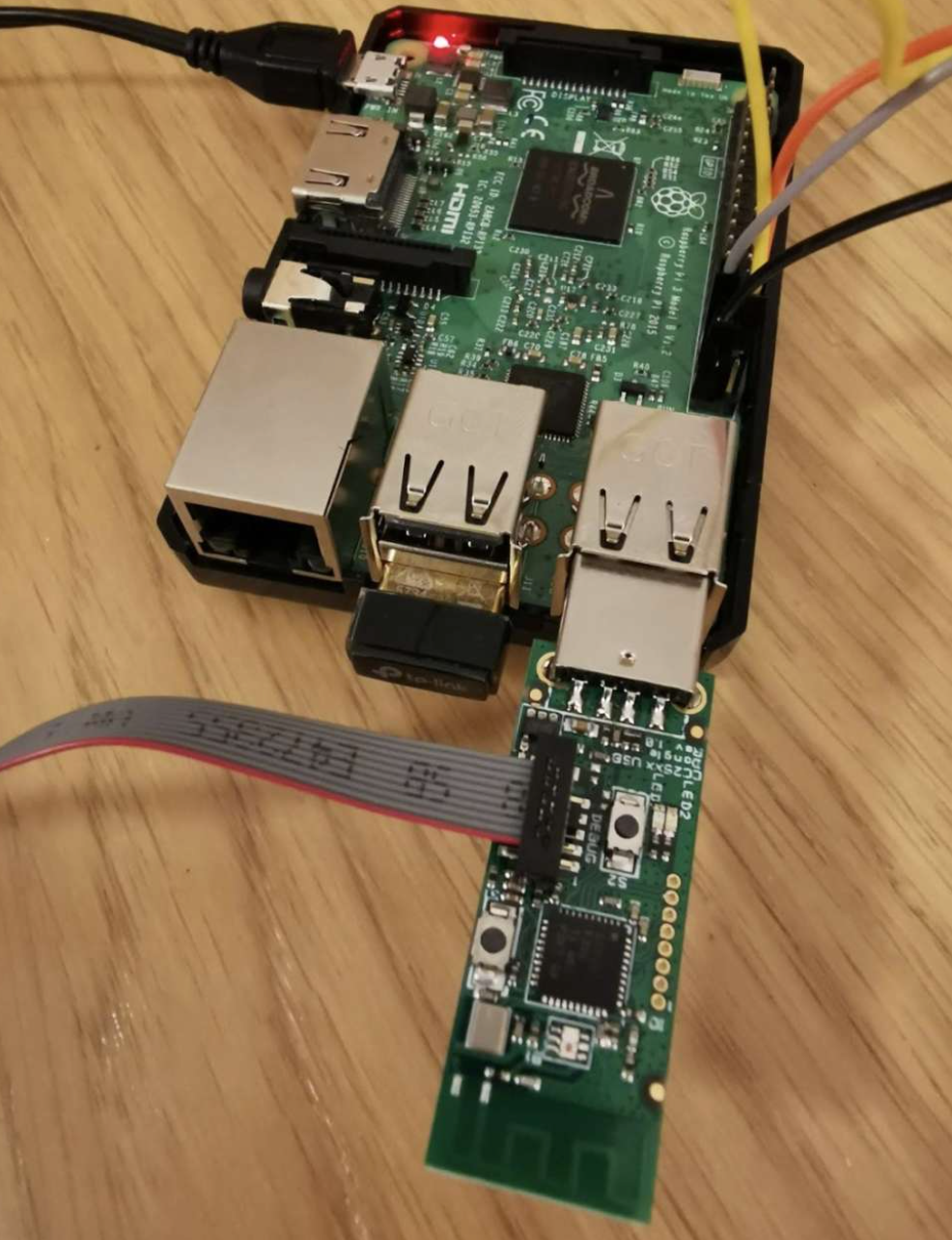

树莓派 4B + USB Zigbee 适配器

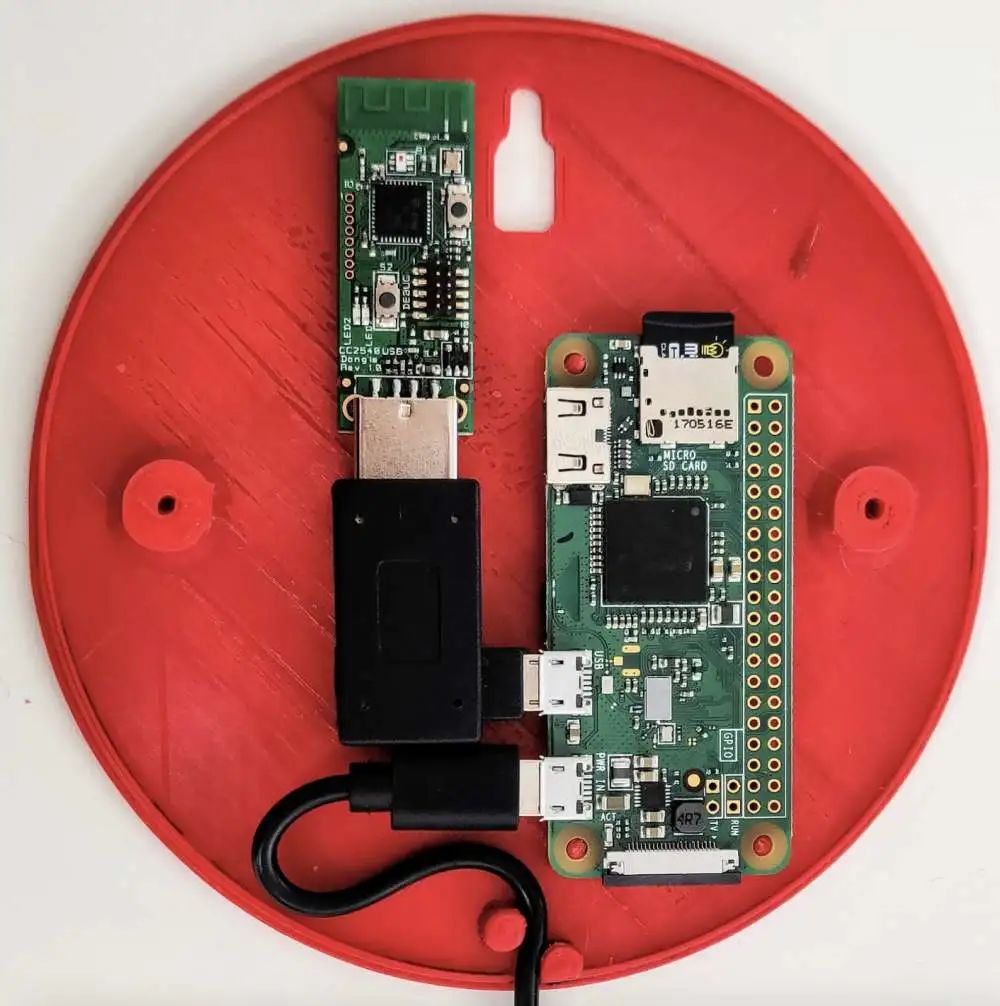

树莓派 Zero + USB Zigbee 适配器

02.

Zigbee 的优势

Zigbee 无线设备的主要优势包括：

低功耗：例如小米温湿度传感器使用 3V 纽扣锂电池，可以续航长达一年多时间。
低延迟：设备响应速度快，从睡眠状态切换到工作状态通常仅需要 15ms，节点访问网络仅需要 30ms，从而进一步节省了电量。
容量大：Zigbee 可以采用星状，片状和网状的网络结构，最多可以形成 65000 个节点的大型网络。
低成本：Zigbee 协议免专利费，且市面上支持 Zigbee 标准协议的传感器、灯、开关、电源等产品非常多，价格低廉。仅 Zigbee2MQTT 支持的设备就有超过 2000 多种，包括小米、绿米、宜家、飞利浦等。

03.

Zigbee 接入 ThingsCloud

Zigbee2MQTT 网关准备好后，我们来重点介绍 ThingsCloud 平台的接入和应用，对于其它 Zigbee 网关的接入同样具有参考意义。

创建项目

打开 ThingsCloud 控制台，如果还没有创建项目，先创建一个项目。

创建设备类型

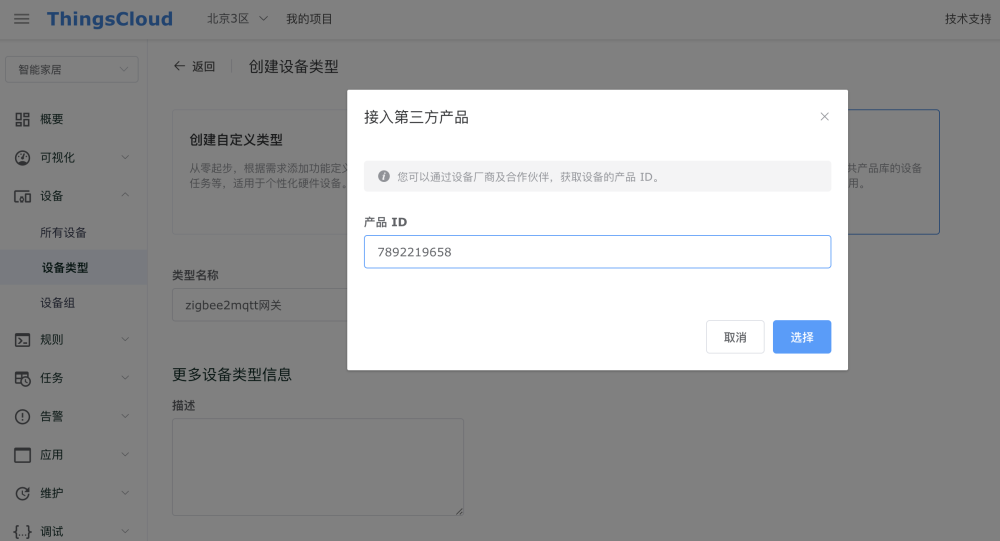

为了定义网关设备的功能，我们需要先创建一个设备类型，这里可以直接使用我们已经发布的模板，创建类型时选择产品类型，输入产品 ID：7892219658。如下图：

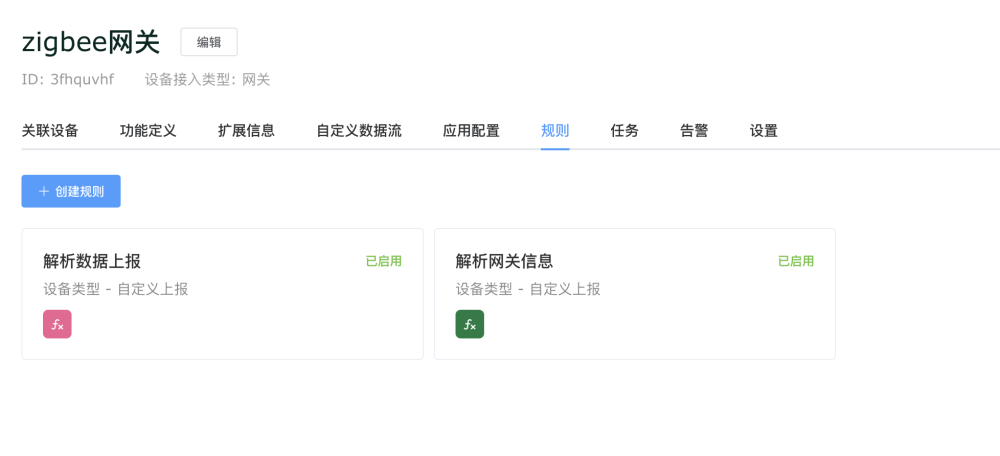

这样会自动生成一些规则，用来解析网关和子设备的消息，直接使用即可。

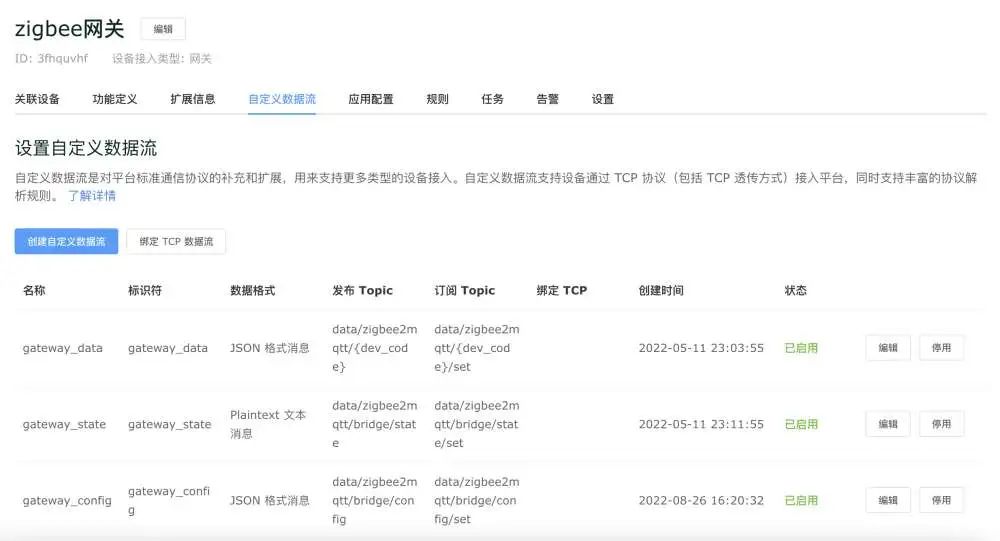

同时还有自动生成的自定义数据流，支持 Zigbee2MQTT 的 MQTT 主题。

注册网关设备

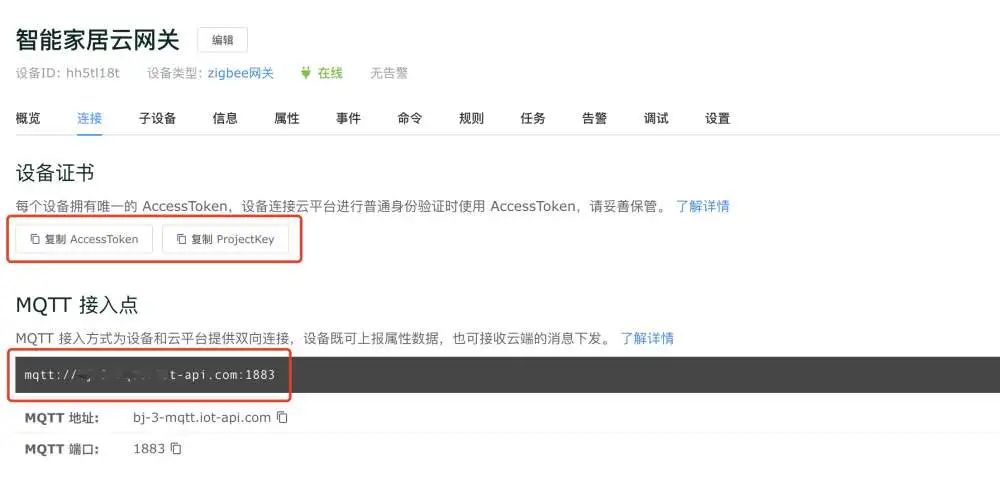

接下来，我们注册一个网关设备，绑定到刚创建的设备类型下。进入设备>连接，可以看到设备证书和 MQTT 连接地址，稍后会用到。

编辑 Zigbee2MQTT 配置

接下来配置 Zigbee2MQTT，以默认安装路径为例，打开配置文件：

nano /opt/zigbee2mqtt/data/configuration.yaml

需要注意的几点：

base_topic：必须修改为 data/zigbee2mqtt
server：修改为从网关设备页面复制的 MQTT 接入点完整地址，例如 mqtt://xxx.iot-api.com:1883
user：修改为从网关设备页面复制的 AccessToken
password：修改为从网关设备页面复制的 ProjectKey
homeassistant：设置为 false
permit_join：当需要添加子设备时，设置为 true。

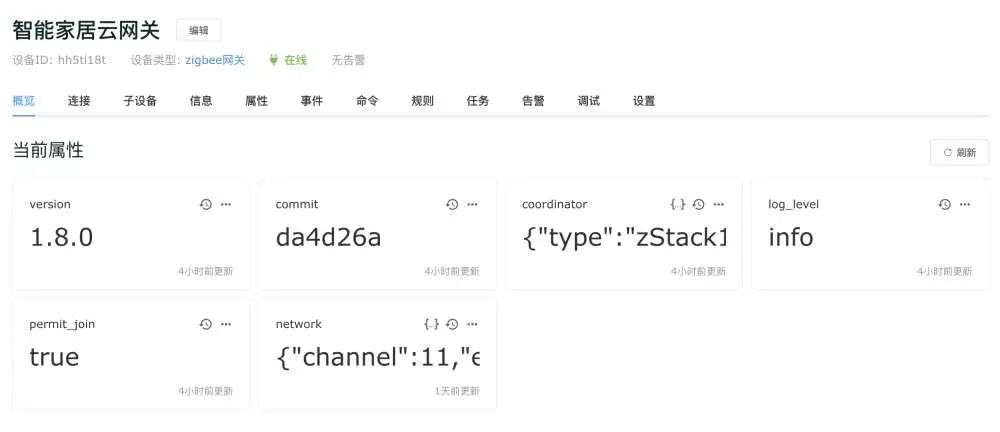

保存配置文件，重启 Zigbee2MQTT，网关设备连接成功，会上报网关的基本信息。

创建子设备

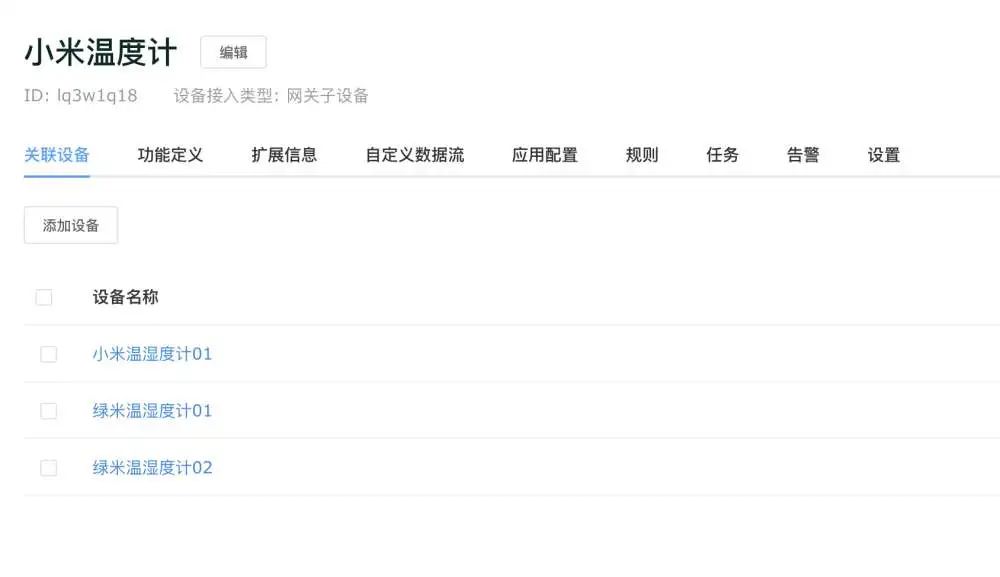

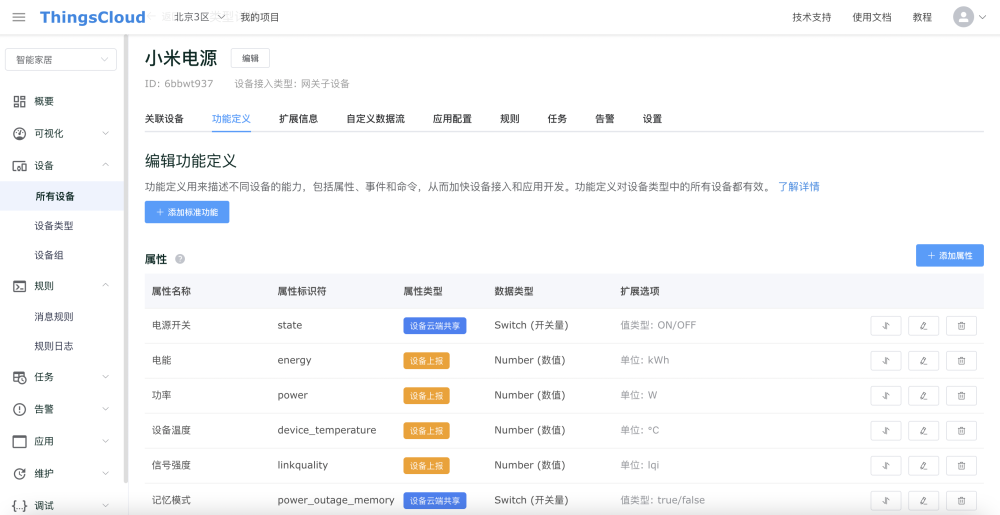

所有 Zigbee 设备都是网关的子设备，我们以温湿度传感器为例，创建一个子设备类型。然后在该类型下创建多个温湿度传感器设备。

添加子设备到网关上

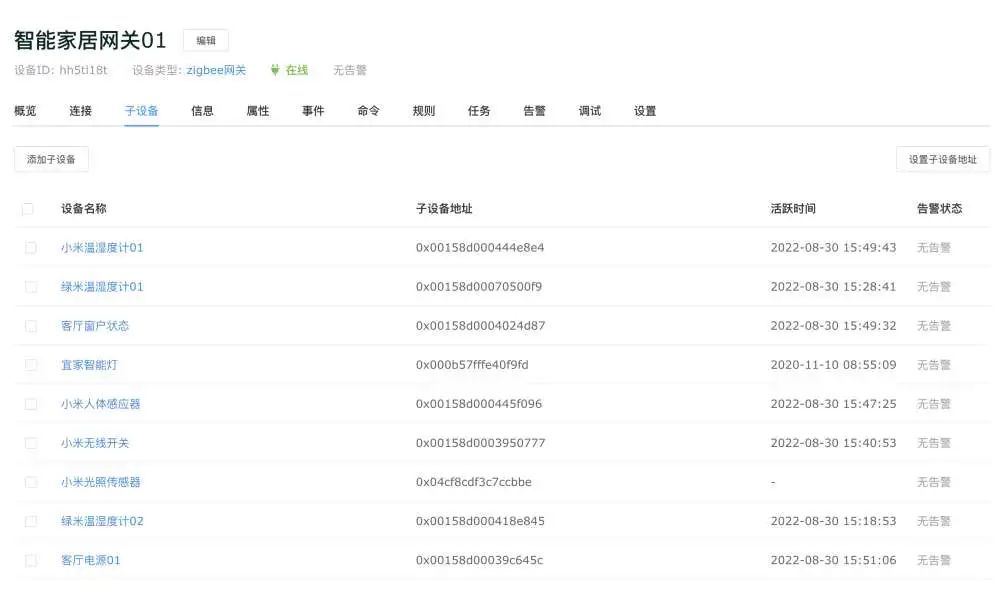

最后，进入网关设备的子设备管理列表，将创建好的多个子设备添加到网关下，并且设置子设备地址。

子设备地址可以有两种方式找到：

在 Zigbee2MQTT 的本地日志中，可以找到类似 data/zigbee2mqtt/0xXXXXXXXXXXXXXXXX 的主题，这里的 0xXXXXXXXXXXXXXXXX 就是子设备地址。

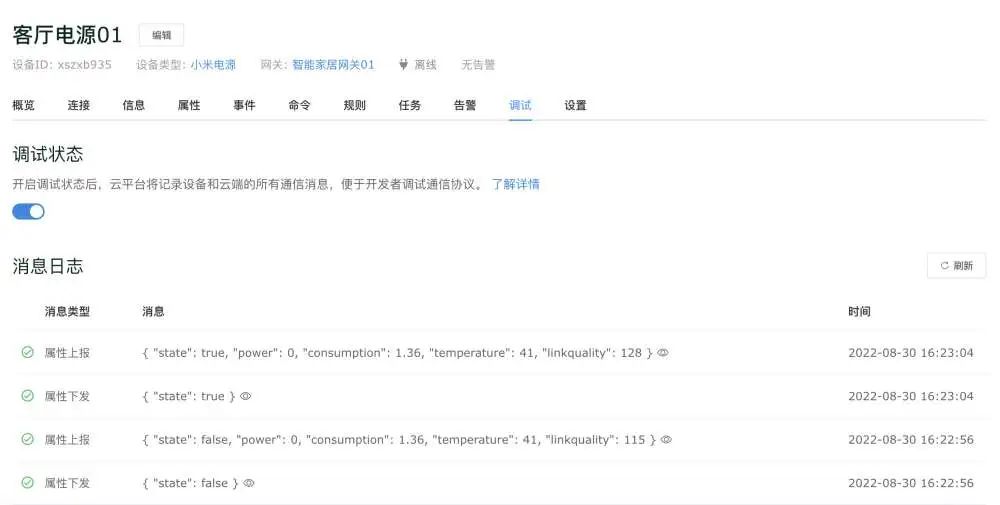

或者在 ThingsCloud 网关设备的调试消息历史中，查看自定义上报消息的详情，也可以找到如上设备地址。
