家庭网络中，目前也衍生出了比较多的组网方式，也不是只有Easymesh，我们还是要辩证的去看，没有绝对的好和坏，需求不同，取舍不同。
在这里插入图片描述

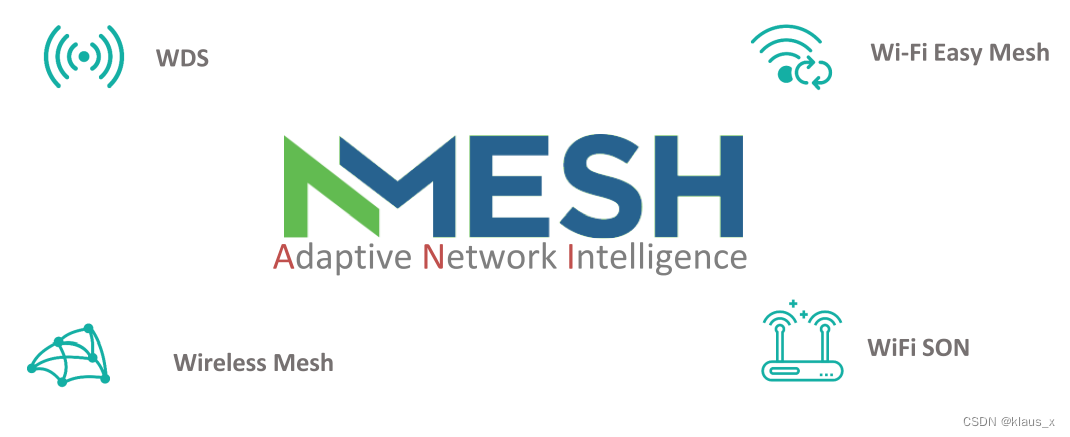

这里博主简单的介绍几种组网方式，上图也比较直观

1.wds

wds是中继的意思，无线分布式系统的标配，基本上厂家都已经支持了中继操作。但不同厂家的方式可能不同，比较难以统一，操作性差，中继操作有如下几点：

无线连接家庭中的所有无线接入点
连接使用IEEE 802.11规范中规定的4地址帧格式
启用无线桥接功能，因为它可以在无线链路上保留原始发送者的MAC地址
无线桥接-仅限AP-AP通信，不允许无线STA连接。
Repeater-允许AP-AP和STA-AP连接
由于无线的半双工特性，每跳将吞吐量降低50%。

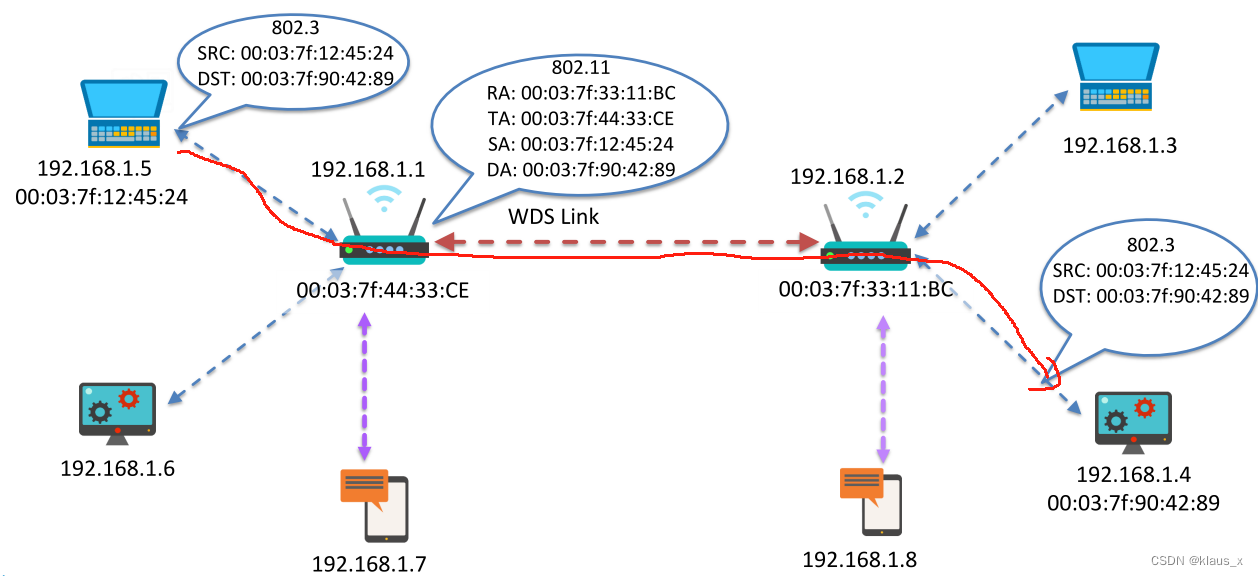

如下是采用中继的方式，通过4地址进行信息
在这里插入图片描述

四地址sa的加入，SA 与 DA分别用来记载帧的 source（源）以及 destination
（目的）地址，将无线链路所使用的地址区别开来，明确了数据的来源。

2.WiFi Mesh (IEEE 802.11s)

无线mesh的话，通过一些灵活的算法做到漫游，连接优选，网络修复等还是具备一定有点的，有如下几点：

提供灵活性。避免额外的布线成本。还缓解了 100m 以太网布线限制。
与有线链路中的固定电缆路径相比，最短路径选择。
自成型 - 轻松扩展网状网络
自我修复 - 规格支持自动故障转移

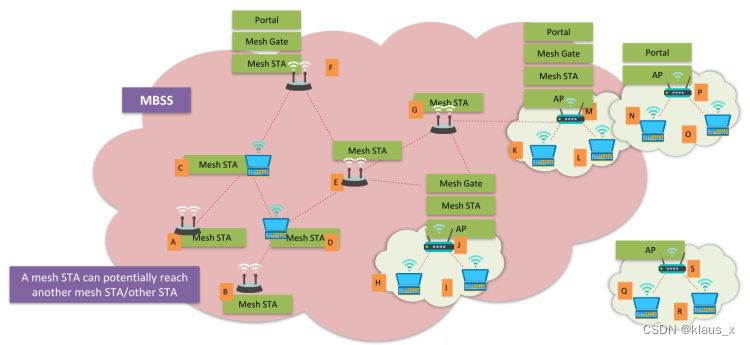

如下是一个较为简单的WiFi Mesh模型
在这里插入图片描述
其中：Mesh STA +AP 解决方案通常采用双射频：一个用于 BSS，另一个用于 MBSS。

3.Wi-Fi SON

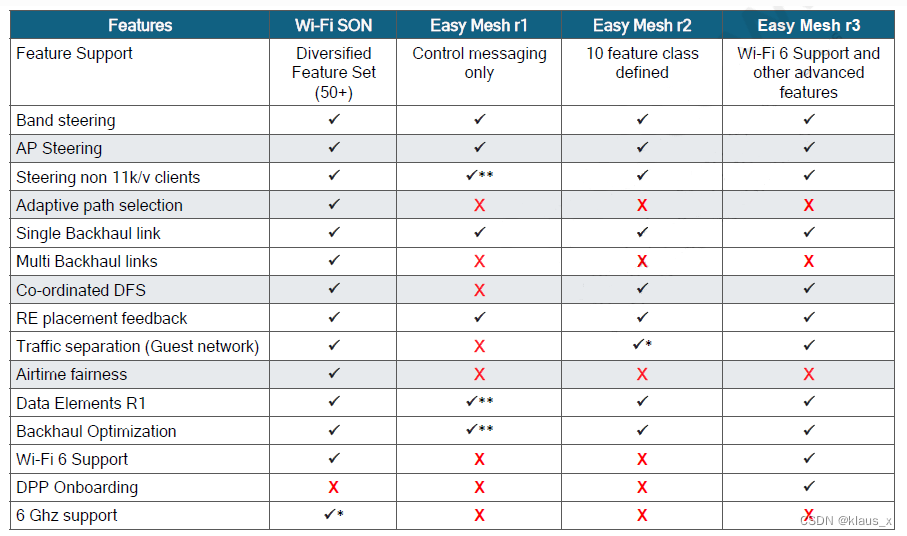

son的意思是自组网，全称Self Organizing Network，Wi-Fi SON 提供了可以轻松配置和管理 Wi-Fi 网络的基础设施。允许设备通过单击按钮进行入网，并最终为 Wi-Fi 网状网络中的每个设备选择最佳链接，如下是进行的一些对比，
在这里插入图片描述 Mesh协议目前更新到R5了，预计今年会出一版R6，由比较表可以看得出来，随着EasyMesh的推广与发展，到了R3的阶段，在功能面上已经与Wi-Fi SON相差无几，加上EasyMesh的通用性的优势，未来应该会逐步取代Wi-Fi SON的。现阶段来说，Wi-Fi SON仍保有APS与Multi backhaul link这两大优势，可以提供比EasyMesh更好的故障安全，负载聚合跟负载均衡。
在这里插入图片描述

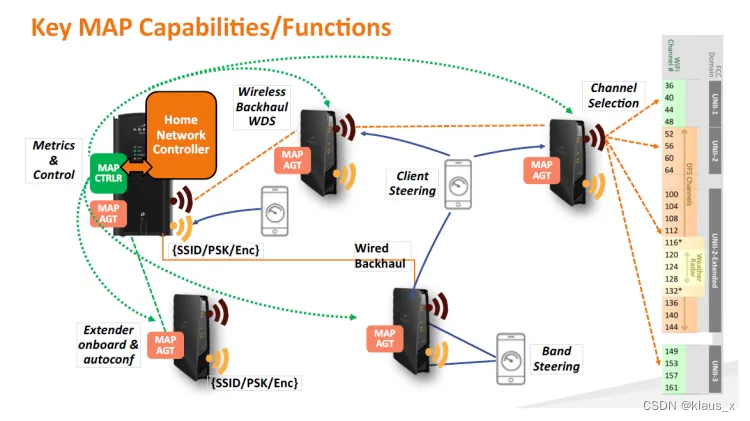

整体来说，无论是Wi-Fi SON还是EasyMesh，都具备一些主要的功能。Onboarding & autoconf、Metrics & Control、Wireless Backhaul、Client Steering、Band Steering、Wired Backhaul、Channel Selection。给使用者一个简单、高品质的无线网络环境。

4.EasyMesh

Wi-Fi EasyMesh安装和使用都很简便。网络设置和设备入网仅需最低限度的用户干预。网络连接一旦建立，网络就进行自我监控，以确保优化的性能。Wi-Fi EasyMesh利用Wi-Fi CERTIFIED Agile Multiband™提供的机制，将设备引导到能为其提供最佳Wi-Fi服务的AP上。Wi-Fi EasyMesh网络还可基于变化的条件修改网络结构，以提供一致的体验。
Wi-Fi EasyMesh为住宅和办公Wi-Fi网络提供以下益处：

扩大网络容量：以Wi-Fi 6模式运行时，同时支持更多服务和更高的真实输送量；
灵活设计：通过以最佳方式放置接入点，无需导线连接，就可扩大覆盖范围；
易于设置：通过Wi-Fi Easy Connect技术，利用QR码，提供无缝、安全的设备入网和配置；
网络智慧性：自组织和自优化网络收集高级诊断信息，方便服务提供者通过Wi-Fi Data Elements提供支持，并响应网络条件变化，以最大限度提高性能；
有效的服务优先级：能够在需要时优先处理低延迟应用，而且引导设备漫游到最佳连接并避免干扰；
可扩展性：易于在需要的地方增加接入点，即使接入点设备来自不同厂商也一样。
人们在家中越来越依靠Wi-Fi实现设备互连、提供数据流传送服务，这就需要更加智慧的、覆盖范围更大和覆盖一致的Wi-Fi网络。
Wi-Fi EasyMesh产品提供的网络覆盖范围全面，能够以最低限度的用户干预智慧地管理资源，可同时惠及消费者和服务提供者。Wi-Fi EasyMesh技术是高度可扩展的，使使用者能够在需要的地点简便地增加无线AP。Wi-Fi EasyMesh网络以Wi-Fi CERTIFIED的承诺为基础，容许在更多可交互操作的、不同品牌的设备中进行选择。

后面博文我们也不在东抄抄西抄抄一些概念性的东西，也正式进入了Easymesh协议的讲解，从组网、拓扑、信道、漫游、优选等，我们陆续展开，详细对接一些标准和用例，结合报文来分析和了解Easymesh协议，条件允许的话，我后续也会做出一些视频出来，新人博主，大家当个看客就好了，浪费大家时间了，请多指教！
