小余学调度：学习记录（2021.8.30-2021-9.5）

    小余学调度系列文章，记录小余同学入职电力调度员一路的学习记录，由于工作性质，在这个系列，只写能公开的知识点，不涉及机密。

---

    提示：专栏解锁后，可以看这个专栏所有文章，划算。

---

一、如何从接线图中看出母线或线路出现接地故障

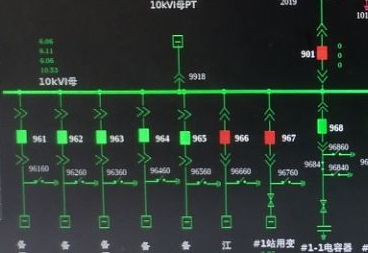

    一般线路或母线上会标明线路的A、B、C三相电压和线电压。正常情况下，A、B、C三相电压数值差不多，一旦出现某项电压远小于其它两项（不完全接地），或者等于0（完全接地），则认为发生接地故障。这时候需要查明原因，如图中，先跳开961开关，如果母线电压恢复，则认为961开关所在线路发生故障。同理跳开962,963开关。有些时候，逐项跳开断路器，发生母线电压仍然没有恢复。这时候可能是两条线路或者多条线路同时发生接地故障。

二、内桥接线倒闸操作

    如图所示，图中是一个标准的内桥接线图。正常情况下，母联分段断路器处于分位状态（图中100、700）。假设我们要停#2出线，因为发电机是不能随便停的，且机组出力变化不大，意味着2号发电机随时都接有负荷。 倒闸操作顺序（停主变）

• 检测母联分段断路器700、100处于合闸状态。
• 断开T2主变侧的断路器102（发电机2这时没有甩负荷）
• 断开#2出线侧的断路器712，和母联分段断路器700。

三、检无压、检同期

    检同期是指在合开关之前，检测开关两端（线路侧和母线侧）是否满足同期条件（即电压和相位都相同）； 
    检无压是指在合开关前，检测开关线路侧是否有电压。确定满足同期或者无电压后，再重合闸。
    对于双侧电源线路的自动重合闸，要考虑断路器跳闸后，电力系统可能分列为两个独立部分，有可能进入非同步运行状态。因此除应满足基本要求外，还必须考虑在某些情况下，线路发生故障两侧断路器断开之后，线路两侧电源之间有可能失去同步，即线路两侧电源间电动势相位差增大。因此，后合闸一侧的断路器在进行重合闸时，必须确保两电源间的同步条件，才能合闸并列。
     检无压和检同期合闸,主要应用在具有两个电源点的联络线上,一般整定为一 侧检无压,另一侧检同期。当联络线两端跳闸后线路肯定没有电压。这时,投无压侧能够先将开关合上,另一侧检同期后在合闸。假如两侧都投检同期,由于线路侧无电压,母线侧有电压的话,两侧开关都不满足同期条件,将无法操作。
     检同期和检无压是重合闸的两种方式，同一条线路两侧必须各选一种方式。当线路跳闸后，投检无压的一侧断路器保护检测到线路无电压或等于小于整定值时先重合，投检同期的一-侧断路器保护检测到线路电压的相位跟变电站一侧电压相位相同或等于小于允许误差时重
合。
     简单的说就是:当线路两侧的断路器同时跳开的时候,先由检无压侧的断路器重合，之后在在另一侧,也就是投检同期的一 侧，当检测到两侧电源同期的时候重合。幸免非同期重合(重合闸的单重方式不用检同期检无压，检无压检同期是属于双侧电源线路三相跳闸后的重合闸检查条件。

     关于不存在同期问题的线路上的重合闸在三相跳闸后可采纳重合闸不检方式。)，
     假 如两侧电源非同期重合出现什么情况您应该明白。这种线路两侧都有检同期和检无压装置、具体的而说就是:假如采纳一侧投 无电压检定,另一侧投同期检定 这种接线方式，那么，在使用无电压检定的那一侧,当其断路器在正常运行情况下由于某种原因如误碰、保护误动等而跳闸时,由于对侧并未动作,因侧线路上有电压,因而就不能实现重合，这是一个特别大的缺陷。为了解决这个问题通常都是在检定无压的一侧也同时投入同期检定继电器两者的触点并联工作(偷跳)

四、母线充电保护

     母线充电保护一般在新母线或检修后的母线在投入运行前，要投入母线充电保护压板。用母联断路器对其中一组母线充电，检查新投运的母线或检修后的母线是否有故障。充电正常后，此压板应退出。
在充电过程中，充电保护是作为线路或母线的主保护而存在。
     原因如下:

• a.新投运或大修后的线路或母线，本身存在一定的电容以及对地电容，在合上母联断路器或一.侧断路器后，会产生冲击电流，倘若此时投入纵联差动保护，则合上的断路器里有电流流入线路或母线，而本该流出电流的断路器确因分闸而无电流，有可能造成差动保护误动，致使充电失败。也正是这个原因，在充电试验时，将纵联差动保护退出。
• b.充电保护的定值较小、时限较低，一方面是因为冲击电流本身并不大，二方面是为了更灵敏地保护被充电线路或母线，一旦有绝缘不良等方面的故障，能够迅速断开电源，保护设备。
• c.有些保护器的充电保护需手动投退，有些保护器的充电保护内嵌投退逻辑。投单母方式后就变成了大差，失去了故障母线的选择功能。母线小差是指该段母线上所连接的所有支路(包括母联和分段开关)电流所构成的差动回路。大差用于判别母线区内和区外的故障，小差用于故障母线的选择。

五、电力系统软压板、硬压板

     软压板是指软件系统的某个功能投退，比如投入和退出某个保护和控制功能。通常以修改微机保护的软件控制字来实现。
     软压板是相对于硬压板而言的，保护压板是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用。分类： 按照压板接入保护装置二次回路位置的不同，可分为保护功能压板和出口压板两大类。
     传统保护使用硬连片故而称为硬压板，而软压板是在此基础上利用软件逻辑强化对功能投退和出口信号的控制，与硬压板是“与”的关系。在智能变电站中，由于信号、控制等回路的网路化，硬压板也就随着电缆回路的消失而消失，而软压板的功能则大大加强，重要性也随之提升。

     硬压板也称保护压板，是安装在保护屏上的一种连片。
     它的闭合与打开代表着投退。硬压板一般分为功能压板和出口压板。功能压板是一种保护功能的选择控制方式，它的投退影响的是某种保护功能的实现。出口压板的投退影响的是保护跳闸出口的实现。

六、电力系统中间隔概念，设备标号原则

     变电站中的电气间隔是指一个完整的回路，含断路器、隔离开关、互感器、避雷器等，凡具有功能完善的电气单元称为一个间隔，如进出线间隔、母线设备间隔，对3/2接线来说，一个完整串则含有3个电气间隔。
     在电力系统中，变电站是由一些紧密连接、具有某些共同功能的部分组成。例如：进线或者出线与母线之间的开关设备；由断路器、隔离刀闸及接地刀闸组成的母线连接设备；变压器与两个不同电压等级母线之间相关的开关设备。将一次断路器和相关设备组成虚拟间隔，间隔概念也可适用于断路器接线和环型母线等变电站配置。这些部分构成电网一个受保护的子部分，如一台变压器或一条线路的一端，对应开关设备的控制，具有某些共同的约束条件，如互锁或者定义明确的操作序列。
     这些部分的识别区分对于检修（哪些部分断开同时对变电站其余部分影响最小）或扩展计划（如果增加一条新线路，哪些部分须增加）非常重要。这些部分称为间隔，并且由那些统称为“间隔控制器” 的装置管理，配有成套保护，称之为“间隔保护”。

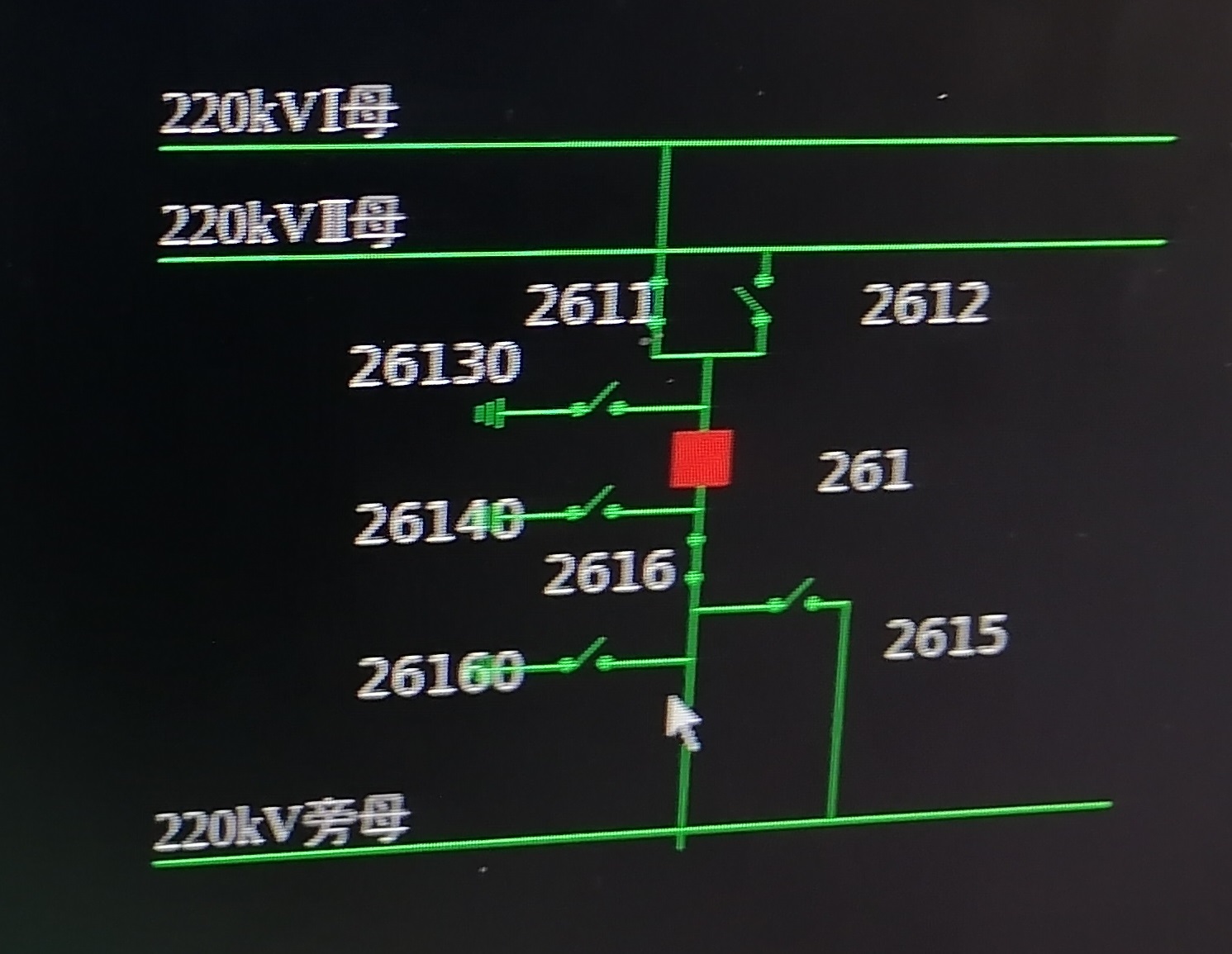

     如图是一个出线间隔，图中的互感器没有画

     标号原则如下

• 261号断路器，尾号为1表示一般情况下，连接I号母线。单号开关连接I号母线，双号开关连接II号母线
• 2611,2612表示母线侧隔离开关，尾号1、2表示I号母线，II号母线。
• 26130、26140，尾号为0表示接地刀闸
• 2615 尾号为5表示旁路隔离开关
• 26160表示线路侧隔离开关

七、电力系统潮流流向如何看

    在调度值班员的工作电脑上，打开各个变电站的接线图，各条线路或母线上表明有三个数据：有功、无功、电流。根据有功数值和断路器开关闭合情况判断潮流流向。线路流向母线，有功为负，母线流向线路，有功为正。

八、电力系统中常说的间隔对调是什么意思。

     上图是一个间隔图，261开关连接1号母线。在接线图中，单号开关连接I号母线，双号开关连接II号母线。一般情况下261断路器连接I号母线，262断路器连接II号母线。在某些情况下，262号断路器连接I号母线，261号断路器连接II号母线，则称为间隔对调（对调目的减少线损，一般两条母线之间距离几米）

---

作者：电气-余登武
