一、母线停送电和倒母线操作

1.母线停、送电操作的方法和二次部分的调整

• 母线停电时，先断开母线上各出线及其他元件断路器，最后分别按线路侧隔离开关、母线侧隔离开关依次拉开。母线送电时操作与此相反。
• 如线路停送电时伴随220kV母线停送电。 可采取220kV线路与220kV空母线一并停送电方式。
• 对母线送电:有母联断路器时应使用母联断路器向母线充电。母联断路器的充电保护应在投入状态，必要时要将保护整定时间调整到0.这样，如果备用母线存在故障，可由母联断路暴切除，防止事故扩大。如220kV及以下电压等级母线如无母联断路器，在确认备用母线处于完好状态并不带电容器、电源及一次负荷设备后，也可用隔离开关充电，但在选择隔离开关和编制操作顺序时，应注意不要出现过负荷。
• 除用母联断路器充电之外，在母线倒闸过程中，应将母联断路器改非自动(即母联断路暴的操作电源拉开)，防止母联断路暴误跳闸，造成带负荷拉隔离开关事故。

2.倒母线的方法

(一)母线的“冷倒”方法

母线的“冷倒”一般情况下适用于母线故障后的倒母线方式，具体操作方法是:

• 1)断开元件断路器。
• 2)拉开故障母线侧隔离开关。
• 3)合上运行母线侧隔离开关。
• 4)合上元件断路器。

(二)母线的“热倒”方法
母线的“热倒”是正常 情况下的母线倒闸操作，即线路不停电的倒闸方式。具体操作方法如下：

• 1）母联断路器在合位状态下，将母联断路器改为非自动（即母联断路器的操作电源拉开），保证母线隔离开关并、解时满足等电位操作的要求。
• 2）合上母线侧隔离开关。
• 3）拉开另一母线侧隔离开关。

(三)母线倒闸时母线侧隔离开关的操作方法
多个元件倒母线操作时，母线倒闸时母线隔离开关的操作原则上有两种方法。

• 1）将一元件的隔离开关合于一母线后，随即断开该元件另一母线的隔离开关。直到所有元件倒换至另一母线。

• （2）将需要倒母线的所有元件的隔离开关都合于运行母线之后，再将另一母线对应的所有隔离开关断开。

(四)具体案例

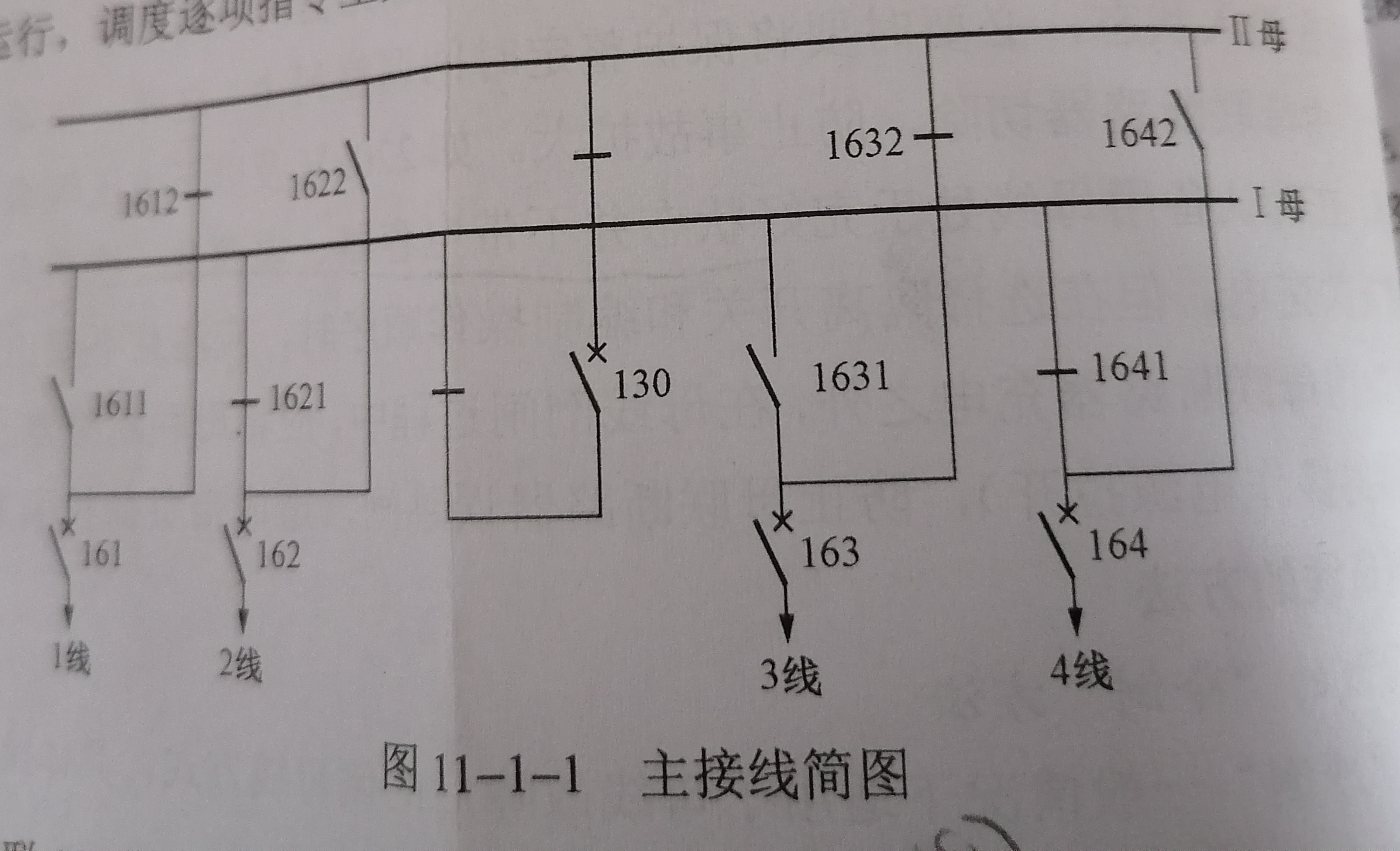

倒母线操作前方式见上图（母联断路器热备用），1线、3线有II母线倒闸I母线运行。调度逐项指令如下：

• 1）母联130断路器热备用转运行
• 2）断开母联130断路器直流操作电源
• 3）合上1线I母侧1611隔离开关
• 4）合上1线II母侧1612隔离开关
• 5）合上3线I母侧1631隔离开关
• 6）合上3线I母侧1632隔离开关
• 7）合上母联130断路器直流操作电源
• 8）母联130断路器运行转热备用。

(五)母线倒闸操作过程中，为什么将母联断路器的操作电源拉开？
答：若倒母线操作过程中，由于某种原因母联开关跳闸，此时母线隔离开关的拉合操作实质是对两组母线进行带负荷解列，并列操作，此时隔离开关并无灭弧装置，会造成三相弧光短路，因此母联开关在合闸位置，拉开控制电源，使其不能跳闸，保证母线操作过程中母线隔离开关始终保持等电位操作。

二、母线操作中的问题

1.母线停、送电操作中常见的问题

• (1)备用和检修后的母线送电操作，应使用装有反应各种故障类型速断保护的断
  路器进行，若只用隔离开关向母线充电，必须进行必要的检查，确认设备良好、绝缘
  良好，并确认备用母线不带电容器、电源及次负荷设备。 在有母联断路器时应使用母联断路器向母线充电，母联断路器的充电保护应在投入状态。
• (2)带有电感式电压互感器的空母线充电时，为避免断路器触头间的并联电容与电压互感器感抗形成串联谐振，母线停送电前将电压互感器隔离开关断开或在电压互
  感器二次回路并(串)联适当电阻。
• (3)母线停、送电操作时，应做好电压互感器二次切换，防止电压互感器二次侧
  向母线反充电。
• (4)母联断路器因故不能使用，必须用母线隔离开关拉、合空载母线时，应先将该母线电压.互感器二次断开。

2.倒母线操作过程中的常见问题

• 1进行母线倒闸操作时应注意对母差保护的影响，要根据母差保护运行规程作
  相应的变更。在倒母线过程中无特殊情况，母差保护应投入运行。
• 2由于设备倒换至另母线或母线上电压互感器停电，维电保护和自动整置的
  电压回路需要由另一母线或母线上的电压互感器供电时， 应注意避免继电保护和自动装置因失去电压而误动作。 通免电压回路不良以及通过电压互感器二次向不带电母线反送电，而引起的电压回路熔断器熔断，造成继电保护误动作等情况出现。
• (3)无母联断路器的双母线或母联断路器不能启用，需停用运行母线，投入备用
  母线时，应尽可能使用外来电源对备用母线试送电。不具备上述条件时，则应仔细检
  查备用母线，确认设备正常、可以送电后，先合上原备用母线上的隔离开关，再拉开
  或原运行母线.上的隔离开关。
• (4)母线的电压互感器所带的保护，如不能提前切换到运行母线的电压互感器上
  供电，则事先应将这些保护停用。
• (5)已发生故障的母线上的断路器需倒换至正常母线上时，应先拉开故障母线上
  的断路器和隔离开关，检查明确，并隔离母线故障后，才能进行由正常母线对断路器
  的恢复送电操作。
• (6)由于500kV空载母线充电容量大，因此不允许用隔离开关拉合500kV空载母
  线，也不允许用隔离开关拉合电容式电压互感器。
• (7)进行倒母线操作，操作前要做好事故预想，防止因操作中出现隔离开关磁柱
  断裂等意外情况，而引启事故扩大。

3.母线操作过程中的危险点及其预控措施

母线操作过程中的危险点主要有:①对故障母线充电，引起事故扩大:②可能发生的带负荷拉隔离开关事故:③母线倒闸过程中继电保护及自动装置误动;④向空载母线充电发生串联谐振。

• 1.对故障母线充电的防范措施
  (1)母线充电有母联断路器时应使用母联断路器向母线充电，母联断路器的充电
  保护应在投入状态，必要时要将保护整定时间调整到0,这样可以快速切除故障母线，
  防止事故扩大。(2)母线故障后的倒母线采用应“冷倒”方式。

• 2.倒母线过程中带负荷拉隔离开关事故的防范措施
  (1)除用母联断路器充电之外，在母线倒闸过程中，母联断路器的操作电源应拉
  开，防止母联断路器误跳闸，造成带负荷拉隔离开关事件。
  (2)对于500kV空载母线，不允许用隔离开关拉合500kV空载母线，也不允许用
  隔离开关拉合电容式电压互感器。

• 3.母线倒闸过程中继电保护及自动装置误动的防范措施
  (1) 母线倒闸过程中应注防止继电保护和自动装置失去电压，母线的电压互感器
  所带的保护，如不能提前切换到运行母线的电压互感器上供电，则事先应将这些保护
  停用。(2)母差保护与母线运行方式适应。

• 4.向空载母线充电发生串联谐振的防范措施
  停送仅带有电感式电压互感器的空母线时前，在二次回路并(串)联适当电阻，
  或母线停电前先将电压互感器转冷备用，母线送电后再将电压互感器转运行。

三、线路停送电操作

1.线路停电前潮流的调整、相关保护和安全自动装置的调整

• 1）线路停电前，应考虑本站是否为本线路的合适的解列点或解环点，并应考虑减少系统电压波动，必要时调整电压、潮流。对馈电线路一般先拉开受电端断路器，再拉开送电端断路器。
• 2）双回线路供电的其中一条线路停电时，应检查两条线路的负荷情况，防止因一条线路已停运，拉开另一条线路断路器时，造成用户停电，或一条线路停电时，造成另一条线路过负荷。
• 3）如果线路停电涉及安全自动装置变更，应按相关规定执行。
• 4）线路停电操作时先停用一次设备，后停用保护、自动装置。

2.线路停电是断路器和隔离开关的操作顺序

• 1）拉开线路各侧断路器

• 2）(先拉开线路侧隔离开关，后拉开母线侧隔离开关。这样做是因为即使发生意外情况或断路器实际 上未断开，造成带负荷拉、合隔离开关所引起的故障点始终保持在断路器的负荷侧，这样可由断路器保护动作切除故障，把事故影响缩小在最小范围。反之，故障点如出现在母线侧隔离开关，将导致整条母线全部停电。

• 3)可能来电的各端合接地开关(或挂接地线)。

• 4）3/2断路器接线方式，线路停电时般应先断开中间断路器， 后断开母线侧断送电操作路器，然后拉开线路侧隔离开关，最后拉开母线侧隔离开关。

3.线路送电时充电端的选择、送电的约束条件、相关保护和安全自动装置的调整。

• (1)线路送电时充电端的选择:线路送电操作时，如一侧发电厂侧一变电站时，
  般在变电站侧送电， 在发电厂侧合环(并列):如果两侧均为变电站或发电厂，一般
  从短路容量大的、强联系的一侧送电，短路容量小的、弱联系的-侧合环(并列);有
  特殊规定的除外。

• (2)线路送电的约束条件、相关保护和安全自动装置的调整。
  1）充电前，线路上(包括两侧隔离开关)所有安全措施均已拆除，人员撤离已工作现场，具备送电条件。
  2)充电线路的开关设备必须具有完备的继电保护。
  3)线路送电时先投入保护、自动装置，后投入一-次设备。
  4)线路送电时，无自动闭锁重合闸的，重合闸必须停用
  5)对于新线路第一次送电时，为防止接线错误引起保护装置误动，对于高频保护，阻抗保护、差动保护及其他有方向行性的保护，必须在线路充电并进行带负荷测试，证明保护完全符合要求、方向正确后，才能投入。
  6)如果线路送电涉及安全自动装置变更，应按相关规定执行。

4.线路送电时断路器和隔离开关的操作顺序

• (1)拉开线路各端接地开关(或拆除接地线)。
• 2)先合母线侧隔离开关，后合线路侧隔离开关。
• (3)合上断路器。
• （4）3/2断路器接线方式，线路送电时般应先合上母线侧隔离开关，再合上线路
  侧屠离开关，然后合上母线侧断路器，最后合上中间断路器。

四、线路操作中的问题

1.线路停、送电操作中的注意事项

• (1)勿使空载时末端电压升高至允许值以上。
• (2)投入或切除空载线路时，不要使电网电压产生过大波动。
• (3)避免发电机带空载线路的自励磁现象的发生。
• (4)线路停送电操作要注意线路上是否有“T”接负荷。
• (5)应考虑潮流转移，特别注意勿使非停电线路过负荷，勿使线路输送功率超过
  稳定限额。
• (6)严禁“约时”停电和送电。
• (7)新建、改建或检修后相位有可能变动的线路，在并列或合环前，必须进行定
  相或核相，确保相位正确。
• （8）消弧线圈补偿系统中的线路停、送电时，应考虑消弧线圈补偿度的调整，防止出现全补偿运行状态。
• （9）充电端必须有变压器中性点接地。

2.线路停、送电操作过程中的危险点及其预控措施

线路停、送电操作过程中的危险点有：1空载线路送电时线路末端电压异常升高；2发生带负荷拉合隔离开关事故。3带负荷接地开关（挂接地线）或带接地开关（接地线）送电。

• 1空载线路送电时线路末端电压异常升高。
  答：(1)适当降低送电端电压。
  (2)充电端必须有变压器中性点接地。
  (3)超高压线路送电要先投入并联电抗器再合线路断路器。
• 带负荷拉合隔离开关事故的防范措施
  (1)停电时按断路器一线路侧隔离开关一 母线侧隔 离开关顺序操作，送电时操作
  顺序相反。
  (2) 严格按调度指令票的顺序执行，不得漏项、跳项，并加强操作监护。
• 带电合接地开关(挂接地线)或带接地开关(接地线)送电事故的防范措施
  (1)线路停电需转检修时，采用分步发令法，先将线路各侧转为冷备用(包含线
  路TV),再将各侧由冷备用转检修，送电时操作顺序相反。
  (2)严格按调度指令票的顺序执行，不得漏项、跳项，并加强操作监护。

---
