空调主板电路设计特点

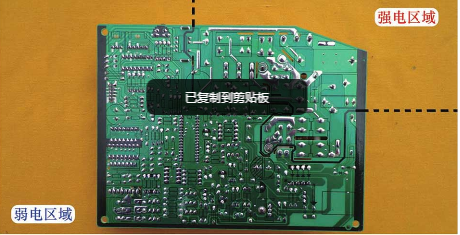

①主板根据工作电压不同，设计为2个区域：图1-1、图1-2为主板强电-弱电区域分布的正面视图和反面视图，交流220V为强电区域，插座或接线端子使用红线表示；直流5V和12V为弱电区域，插座使用蓝线表示。

②强电区域插座设计特点：大2针插座与压敏电阻并联的接变压器一次绕组，小2针插座（在整流二极管附近）的接变压器二次绕组，最大的3针插座接室内风机，压缩机继电器上方端子（下方焊点接熔丝管）的为L端供电，另1个端子接压缩机连接线，另外2个继电器的接线端子接室外风机和四通阀线圈连接线。

③弱电区域插座设计特点：2针插座接传感器，3针插座接室内风机霍尔反馈，5针插座接步进电机，多针插座接显示板组件。

④通过指示灯可以了解空调器的运行状态，通过接收器则可以改变空调器的运行状态，两者都是CPU与外界通信的窗口，因此通常将指示灯、接收器、应急开关等设计在一块电路板上，称为显示板组件（也称为显示电路板）。

⑤应急开关是在没有遥控器的情况下能够使用空调器的部件，通常有2种设计方法：一是直接焊在主板上；二是与指示灯、接收器一起设计在显示板组件上面。

⑥空调器工作电源交流220V供电L端是通过压缩机继电器上的接线端子输入，本地网而N端则是直接输入。

⑦室外机负载（压缩机、室外风机、四通阀线圈）均为交流220V供电，3个负载共用N端，由电源插头通过室内机接线端子和室内外机连接线直接供给；每个负载的L端供电则是主板通过控制继电器触点闭合或断开完成。
