嵌入式C - 按键驱动，支持连击、长按、组合键

独立按键、组合键

介绍该按键驱动的结构、使用方法

由于手上无板子，源码未验证

github.com/L231/ry_key

一些无关紧要的

之前一直很少用到按键，基本识别一下按键是否按压，就没了，所以，就不需要特别设计，能用够用就行。

这不，机会来了，某个项目中，使用一个按键，与机子进行多种互动。自然地，就需要识别单击、双击、长按等。一时间看着代码，难以下手。

构想的形态

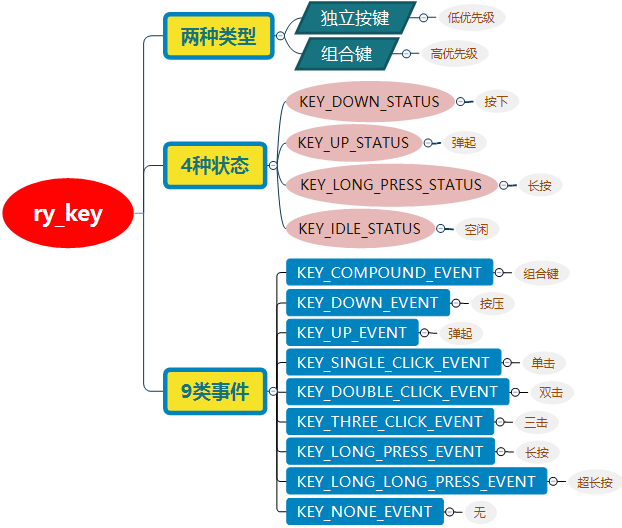

初步梳理需求，并预测未来的场景，构建如下形态：

• 它要识别出独立按键的不同操作，即事件

• 自动完成按键的状态转移

• 也需要有组合键功能

• 必须处理好优先级，不能说三击触发了，双击也能触发

总的要求

• 对应低性能的MCU，实现有限的按键识别

• 具备组合键功能

• 状态与事件处理分离

• 使用便捷，移植性高

按键结构设计

考虑到按键的管理，使用单向链表串起所有按键：

• 独立按键链表

• 组合键链表

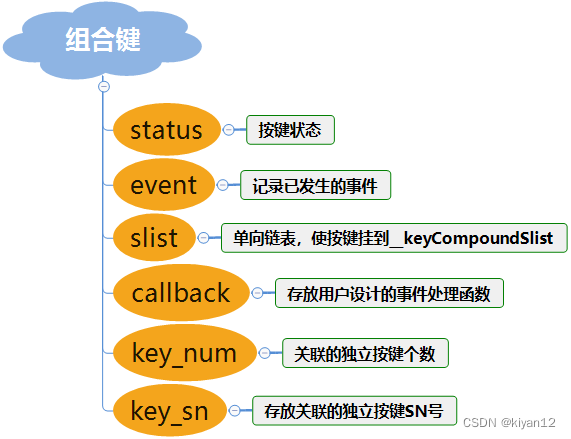

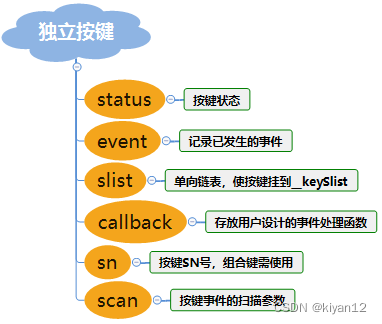

尽可能让二者前半部分保持一致，如下：

独立按键扫描的数据结构

主要有电平、滤波、连击部分、阈值部分，满足扫描需求：

typedef struct{  uint8_t    level       : 1;    /* 当前电平 */  uint8_t    valid_level : 1;    /* 有效电平，按键激活判断 */  uint8_t    reserve     : 2;    /* 保留 */  uint8_t    click_cnt   : 4;    /* 连击次数 */  uint8_t    filter_cnt;         /* 电平滤波计数 */  uint8_t    filter_limit;       /* 电平滤波阈值 */  uint16_t   tick;               /* 按键扫描计时 */  uint16_t   double_click_limit; /* 双击时间的阈值 */  uint16_t   long_limit;         /* 长按的阈值 */  uint16_t   long_long_limit;    /* 超长按的阈值 */  uint8_t  (*get_level)(void);   /* 电平获取，函数指针 */}key_scan_t;
部分按键初始化配置的API

• 按键初始化

• 事件回调函数注册

• 组合键关联独立按键

/* 注册一个独立按键 */void ry_key_reg(ry_key_t *key,    uint8_t valid_level,        /* 有效电平，按键激活判断 */    uint8_t filter,             /* 电平滤波阈值 */    uint8_t double_click_limit, /* 双击时间的阈值 */    uint8_t long_limit,         /* 长按的阈值 */    uint8_t long_long_limit,    /* 超长按的阈值 */    uint8_t (*get_level)(void))/* 组合键的注册函数 */void ry_key_compound_reg(ry_key_compound_t *key, callback cbk)/* 组合键添加关联的独立按键SN号，以SN大小插入 */void ry_key_compound_insert_key_sn(ry_key_compound_t *key, uint8_t sn)/* 注册按键的回调函数 */#define RY_KEY_CALLBACK_CFG(key, event, cbk)

独立按键的状态机

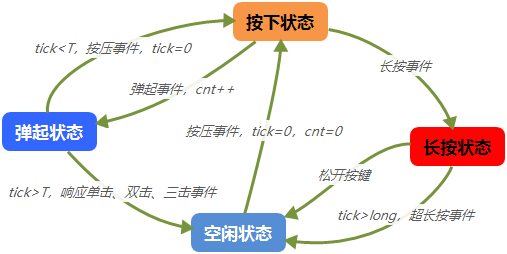

总的结构：

代码实现：

uint8_t ry_key_state_machine(ry_key_t *key){  __key_level_scan(key);  key->scan.tick++;
  switch(key->status)  {  case KEY_IDLE_STATUS :    if(key->scan.level == key->scan.valid_level)    {      __key_event_mark(key, KEY_DOWN_EVENT);      key->scan.tick      = 0;      key->scan.click_cnt = 0;    }    break;  case KEY_DOWN_STATUS :    if(key->scan.level != key->scan.valid_level)    {      __key_event_mark(key, KEY_UP_EVENT);      key->scan.click_cnt++;    }    else if(key->scan.tick > key->scan.long_limit)      __key_event_mark(key, KEY_LONG_PRESS_EVENT);    break;  case KEY_UP_STATUS :    if(key->scan.level == key->scan.valid_level)    {      __key_event_mark(key, KEY_DOWN_STATUS);      key->scan.tick = 0;    }    /* 从按键按下开始计时，若时间超过连击时间阈值，则认为连击结束 */    else if(key->scan.tick > key->scan.double_click_limit)    {      if(1 == key->scan.click_cnt)        __key_event_mark(key, KEY_SINGLE_CLICK_EVENT);      else if(2 == key->scan.click_cnt)        __key_event_mark(key, KEY_DOUBLE_CLICK_EVENT);      else if(3 == key->scan.click_cnt)        __key_event_mark(key, KEY_THREE_CLICK_EVENT);      else        key->status = KEY_IDLE_STATUS;    }    break;  case KEY_LONG_PRESS_STATUS :    if(key->scan.tick > key->scan.long_long_limit)      __key_event_mark(key, KEY_LONG_LONG_PRESS_EVENT);    else if(key->scan.level != key->scan.valid_level)      key->status     = KEY_IDLE_STATUS;    break;  default :    key->status         = KEY_IDLE_STATUS;    break;  }  return key->event;}

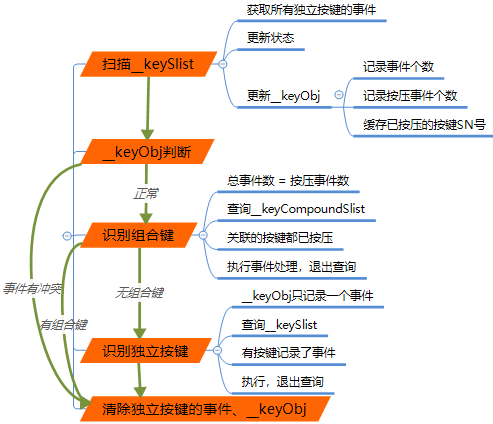

按键扫描的机制

• 先扫描所有按键，再执行事件处理

• 某个时刻，只允许一个事件，多了全部无效

应用举例

使用场景

场景说明：

• 一个电源按键，长按

• 功能按键，单击

• 组合键为“电源键” + “功能键”

定义几个按键，并准备电平读取函数：

static ry_key_t __keyPower;              /* 电源按键 */static ry_key_t __keyCtr;                /* 控制按键 */static ry_key_compound_t __compoundKey1; /* 组合键 */
extern uint8_t key_power_get_level(void);extern uint8_t key_ctr_get_level(void);

初始化按键

初始化如下：

void user_key_init(void){  ry_key_reg(&__keyPower, 1, 5, 50, 300, 900, key_power_get_level);  ry_key_reg(&__keyCtr,   1, 5, 50, 300, 900, key_ctr_get_level);  ry_key_compound_reg(&__compoundKey1, compound_key1_callback);  /* 配置事件的回调函数 */  RY_KEY_CALLBACK_CFG(__keyPower, KEY_LONG_PRESS_EVENT, key_power_long_press_callback);  RY_KEY_CALLBACK_CFG(__keyCtr, KEY_SINGLE_CLICK_EVENT, key_ctr_single_click_callback);  /* 组合键关联对应的独立按键 */  ry_key_compound_insert_key_sn(&__compoundKey1, __keyPower.sn);  ry_key_compound_insert_key_sn(&__compoundKey1, __keyCtr.sn);}

准备几个回调函数：

void key_power_long_press_callback(ry_key_t *key){  printf("key_power_long_press_callback");}void key_ctr_single_click_callback(ry_key_t *key){  printf("key_ctr_single_click_callback");}void compound_key1_callback(ry_key_t *key){  printf("compound_key1_callback");}

主函数

这样定时扫描按键，就会自动运行我们定义的事件回调函数。

int main(void){  //system_init();  user_key_init();  while(1)  {    /* 配置定时器，定时扫描按键效果更好 */    ry_key_scan();  }}
