高速数据采集卡之FMC子板丨FMC接口AD/DA子卡丨坤驰科技

FMC子板因为其多样性,灵活性及得到日益广泛的使用。坤驰科技做为高速数据采集产品和FMC子板的设计者,近几年发布了多多款FMC子板产品,它们包含高速AD板和高速DA板及混合AD/DA板。它们的电气与机械设计依据 FMC标准(ANSI/VITA57.1),支持导冷应用,能够满足用户在 特殊环境下的使用需求。 这些FMC子板可用于符合ANSI/VITA57.1标准的FMC载板之上。

目前坤驰科技提供的具体型号有:



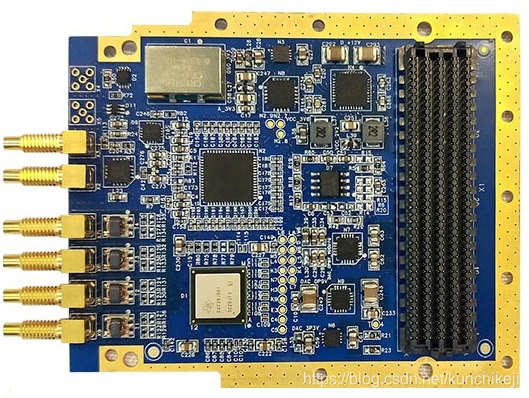

QT7126

QT7151

QT7234

1/2通道 10bit 6.4G/3.2GS/s

高速ADC卡

8通道 16bit-250MS/s

高速ADC卡

4通道 16bit-1.25GS/s

高速DAC卡



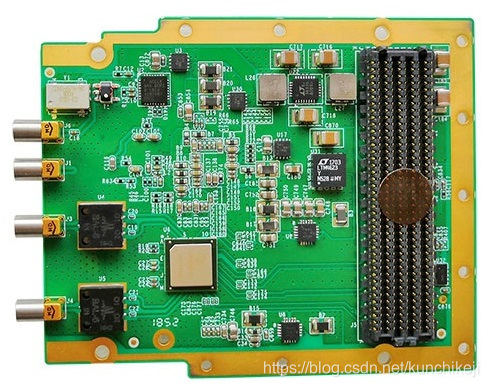

QT7130

QT7131

QT7132

1/2通道 10bit-5GS/s

高速ADC卡

2通道 14bit-3GS/s

高速ADC卡

1/2通道 12bit-2.5G/1.25GS/s

高速ADC卡



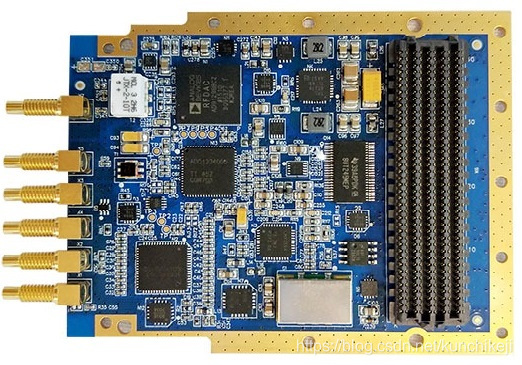

QT7133

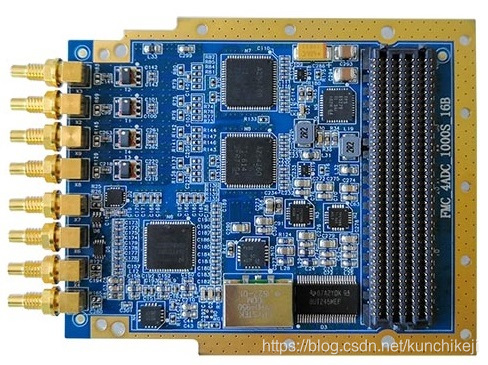

QT7135

QT7150

1/2通道 12bit-3.6G/1.8GS/s

高速ADC卡

1/2/4通道 16bit-1GS/s

高速ADC卡

4通道 16bit-250MS/s

高速ADC卡



QT7225

QT7324

QT7326

1/2通道 14bit-2.5GS/s

高速DAC卡

4通道 16bit-1.25GS/s

高速DAC卡

2通道 16bit ADC;2路 14bit DAC

300MHz-6GHz射频收发子卡



QT7332

QT7420

QT7426

1通道 12bit 4GS/s

高速DAC卡

2路 Cameralink FMC子卡

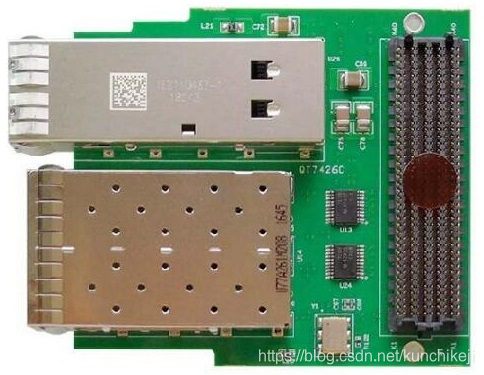

SPF/SPF+ 光纤接口 FMC子板



坤驰FMC子板提供了基于XilinxFPGA开发板ML605和VC707的标准FPGA逻辑代码。如果用户使用的不是这两款载板,对于基于V6或7系列FPGA的载板,直接基于这些逻辑代码进行接口调整即可,基于Xilinx其他FPGA的载板,则可能还需要对代码中所用的原语替换成所用的FPGA的版本。

FMC规范定义了两种连接器标准:160引脚的LPC(LowPinCount)和400个引脚的HPC(HighPinCount)。HPC和LPC使用相同的机械连接器,只是信号连接上不同。因此LPC的子卡可以插入HPC的载板;如果设计得当,HPC的子卡插入LPC的载板能实现部分功能。

目前坤驰开发的FMC子卡都是HPC的,如果插入LPC的载板将只能提供部分功能。常用的开发板中,ML605提供了一个HPC和一个LPC插槽;VC707提供了两个HPC槽,但FMC2没有连HB这组线,使用坤驰的FMC子卡只能实现部分功能;KC705提供了一个HPC和一个LPC插槽,但其HPC也没有连HB,不是完全的HPC。

除了提供标准产品,坤驰科技也可以提供定制服务,如果上述产品不在您的选择之列,您也可以在下面提交您的需求,我们给们做出回复:

欢迎致电咨询:400-000-4026,或在下方网络咨询框留下您的邮件,我们将发送mannual。
