数据库设计3-E-R图转换关系模型

目录

一、概述

二、E-R图转换关系模型

1、实体集向关系模式的转换

2、两个实体型之间的联系集向关系模式的转换

3、同一实体型之间的联系集向关系模式的转换

4、多实体型之间的联系向关系模式的转换

5、弱实体集向关系模式的转换

6、应用实例


一、概述

      ​ E-R图转换

       E-R图是由实体、实体的属性和实体之间的联系三个要素组成的。将E-R图转换为关系模型实际上就是要将实体、实体的属性和实体之间的联系转化为关系模式 。

二、E-R图转换关系模型

1、实体集向关系模式的转换

一般转换遵循的原则

实体集的转换规则:一个实体型转换为一个关系模式。实体的属性就是关系的属性,实体的码就的码。

例:学生实体可以转换为如下关系模式:

学生(学号,姓名,性别,出生日期,所在系,年级)

2、两个实体型之间的联系集向关系模式的转换

  • 1:1联系的转换方法:1:1联系可以转换为一个独立的关系模式,也可以与任意一端对应的关系模式合并。

    • 如果转换为一个独立的关系模式,则与该联系相连的各实体的主码以及联系本身的属性均转换为关系的属性,每个实体的主码均是该关系的候选码。

    • 如果与某一端对应的关系模式合并,则需要在该关系模式的属性中加入另一个关系模式的主码和联系本身的属性。

    • 实例

  • 1:n联系的转换方法: 1:n联系可以转换为一个独立的关系模式,也可以与n端对应的关系模式合并。

    • 若转换为一个独立的关系模式,则与该联系相连的各实体的主码以及联系本身的属性均转换为关系的属性,而关系的主码为n端实体的主码。

    • 若与n端关系模式合并,则在n端实体集中增加新属性,新属性由联系对应的1端实体集的主码和联系自身的属性构成,而关系模式的主码不变。

    • 实例

      • 方案一:1:n联系形成的关系独立存在
        仓库(仓库号 ,地点,面积)
        产品(产品号,产品名,价格)
        仓储(产品号 ,仓库号,数量)
      • 方案二:联系形成的关系与n端对象合并
        仓库(仓库号 ,地点,面积)
        产品(产品号,产品名,价格,
        仓库号,数量)
  • m:n联系的转换方法:与该联系相连的各实体的码以及联系本身的属性均转换为关系的属性。而关系的码为各实体码的组合。

    • 实例

3、同一实体型之间的联系集向关系模式的转换

​ v同一实体型的实体间的联系即自联系,也可按上述1:1、1:nm:n三种情况分别处理。

  • 1:n

  • m:n

4、多实体型之间的联系向关系模式的转换

  • 一般地,两个以上的实体型间也存在着1:1、1:n和m:n三种情况,转换方法一般遵循以下原则:
    • 1:n的多元联系:修改1端实体集对应的关系,即将与联系相关的其他实体集的码和联系自身的属性作为新属性加入到1端实体集中。
    • m:n的多元联系:新建一个独立的关系,多元联系相连的各实体的码以及联系本身的属性均转换为关系的属性。而关系的码为各实体码的组合。

5、弱实体集向关系模式的转换

  • 强实体集和弱实体集的概念与存在依赖密切相关,强实体集的成员必然是支配实体,而弱实体集的成员是从属实体。
  • 由于弱实体不能独立存在,它必须依附于一个所有者实体,因此将弱实体集转换成关系模式时,弱实体所对应的关系中必须包含所有者实体的主码。

6、应用实例

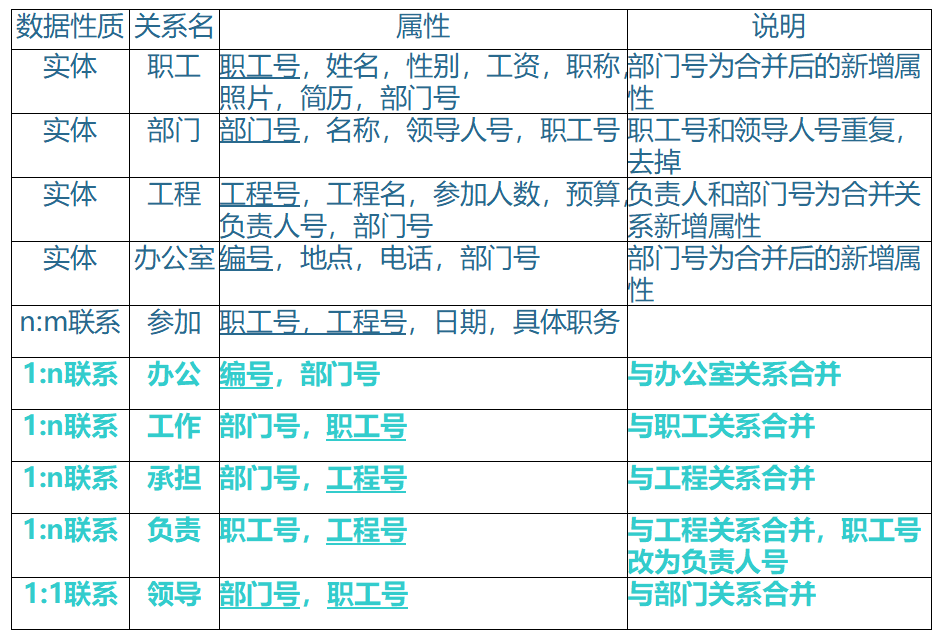

  • **按上述规则将****E-R图向关系模式转换完成后,具有相同主码的关系模式可合并,主要目的在于减少系统中的关系个数,便于维护及保持数据的一致性。

  • 合并方法是将具有相同主码的关系模式中,某个关系模式的全部属性加入到另一个关系模式中,然后去掉其中的同义属性(可能同名也可能不同名),并适当调整属性的次序。

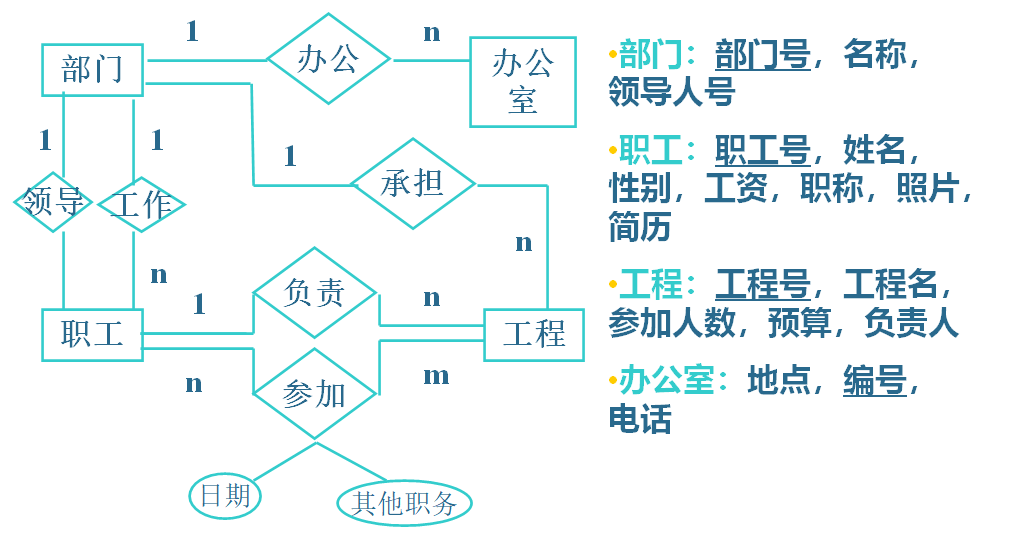

例3-12 某工程的E-R图,如图3-19所示。其中各实体的属性如下:
