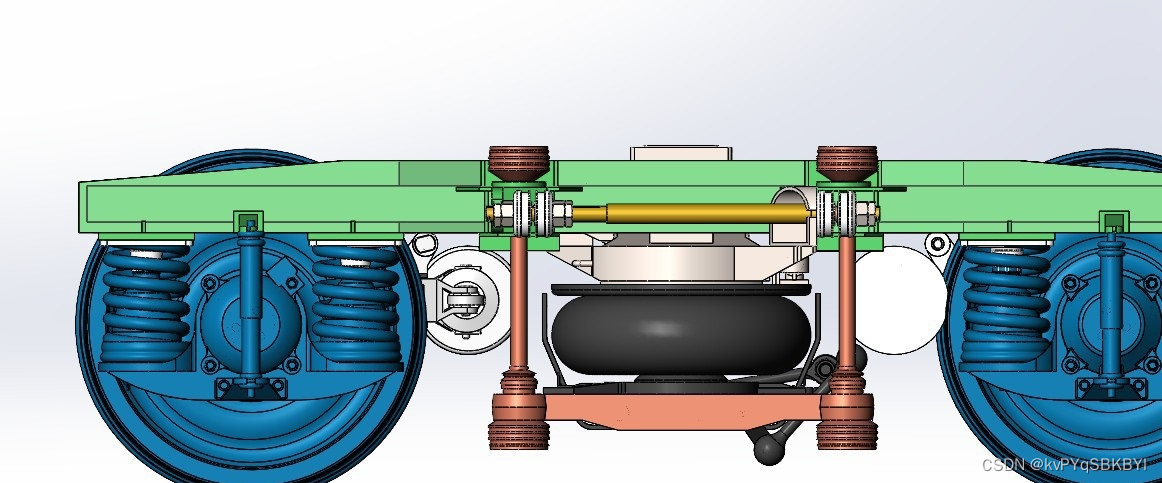

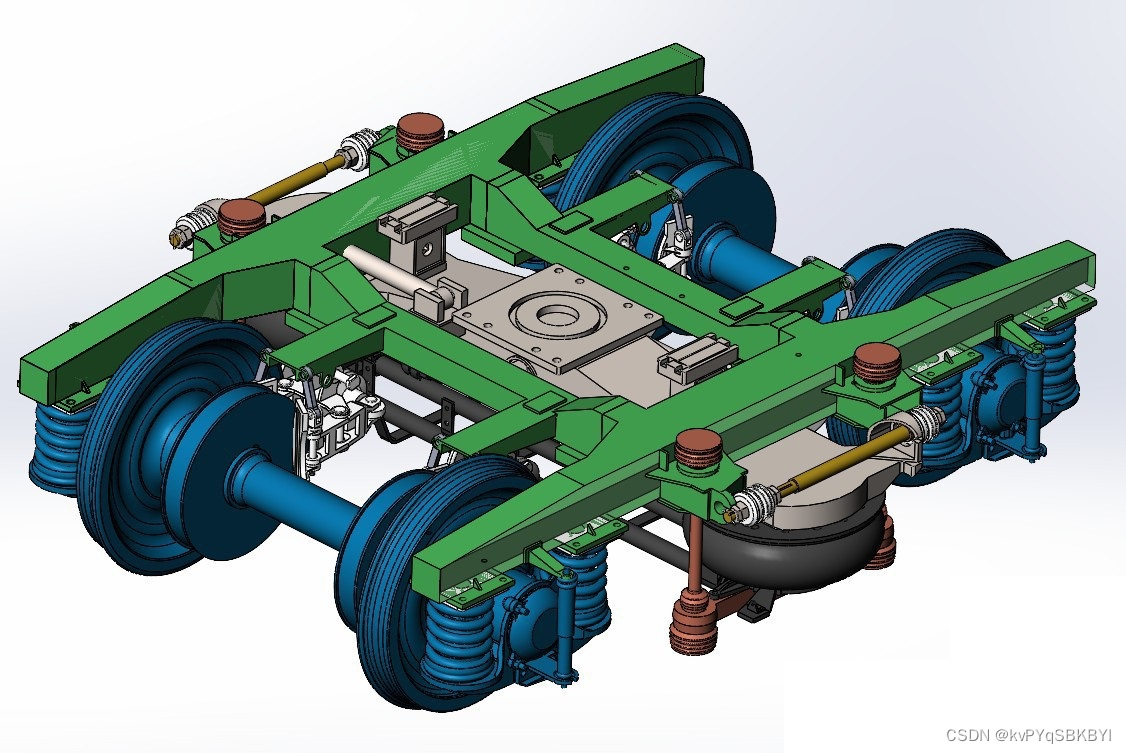

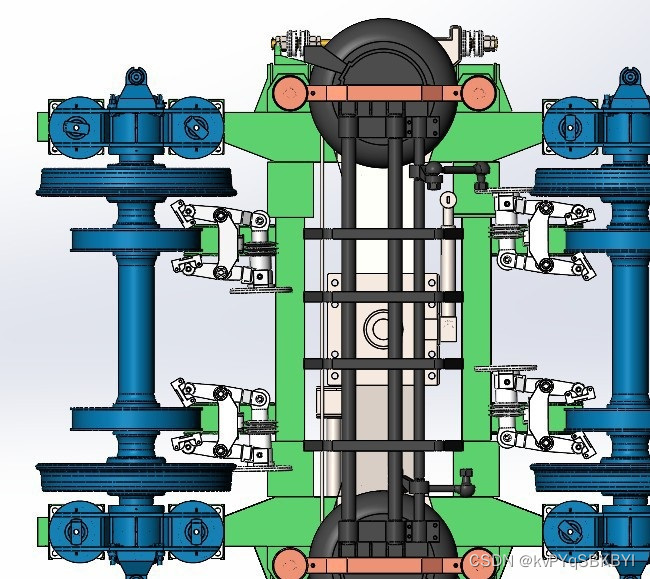

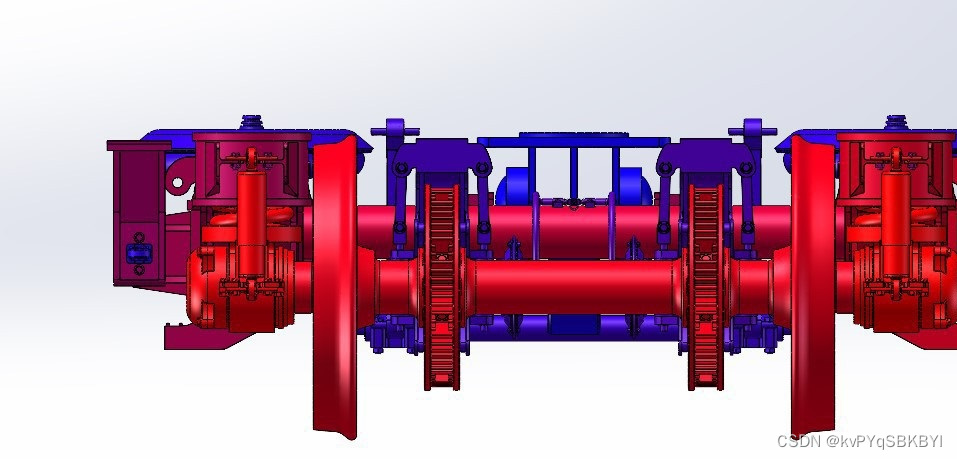

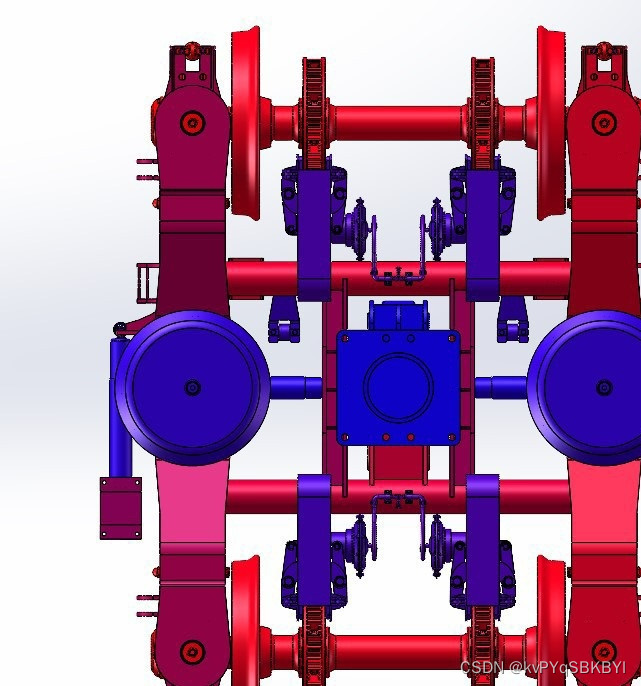

轨道车辆客车转向架的装配体3维sw图，CRH380B转向架

轨道车辆客车转向架的装配体3维sw图，CRH380B转向架，CW-200型转向架 209HS型转向架，用于160km m准高速客车。
包括轮轴系统、构架，制动闸片，空气弹簧，减震器等转向架关键零部件。
转向架模型，转向架设计，有些为简化图的3D图，并非全部包含详细尺寸，仅供大家学习参考使用。
构架结构强度仿真分析

标题：轨道车辆客车转向架装配体三维SW图及其关键零部件分析

摘要：本文以CRH380B转向架为例，对CW-200型和209HS型转向架进行研究。首先介绍了转向架的概念和作用，然后详细分析了转向架的关键零部件，包括轮轴系统、构架、制动闸片、空气弹簧和减震器等。接下来，针对转向架的模型和设计进行了探讨，包括3D图的简化和尺寸参考。最后，还介绍了转向架构架结构强度仿真分析的可行性。

1. 引言
轨道车辆的转向架是保证车辆行驶稳定性和安全性的重要组成部分。本文以CRH380B转向架为研究对象，进一步分析了CW-200型和209HS型转向架。通过本文的研究，读者可以对轨道车辆转向架的装配体结构和关键零部件有更深入的了解。

2. 转向架关键零部件分析
2.1 轮轴系统
轮轴是转向架的核心零部件之一，它承载着整个车辆的重量和动力。本文将介绍轮轴系统的结构和工作原理，并分析其在转向架中的作用。

2.2 构架
构架是转向架的主要支撑结构，它为转向架提供了稳定性和强度。本文将探讨构架的设计原则和材料选择，并分析其在转向架装配体中的作用。

2.3 制动闸片
制动闸片是车辆制动系统的核心部件之一，它通过与车轮接触实现制动效果。本文将介绍制动闸片的结构和工作原理，并分析其在转向架中的作用。

2.4 空气弹簧和减震器
空气弹簧和减震器是转向架的悬挂系统，它们能够减轻车辆震动和提高乘坐舒适性。本文将详细介绍空气弹簧和减震器的结构和工作原理，并分析其在转向架中的作用。

3. 转向架模型和设计
为了更好地进行转向架的研究和设计，本文提供了一些简化图的3D图，并且强调这些图并非全部包含详细尺寸，仅供学习和参考使用。通过这些图，读者可以对转向架的外观和整体结构有一个直观的了解，为其后的研究和设计提供基础。

4. 构架结构强度仿真分析
结构强度仿真分析是一种常用的研究方法，它可以评估转向架在不同载荷下的强度和稳定性。本文提供了转向架构架结构强度仿真分析的可行性，并对仿真结果进行了初步讨论。这些结果对转向架的设计和改进具有一定的参考价值。

5. 结论
通过对CRH380B转向架及其关键零部件的研究，本文详细分析了转向架的装配体结构和关键零部件。同时，针对转向架的模型和设计提供了简化图和尺寸参考，并探讨了转向架构架结构强度仿真分析的可行性。这些研究结果对相关领域的技术工作者具有一定的参考价值。

关键词：轨道车辆；转向架；关键零部件；装配体；设计；仿真分析
