无感扩音——如何改善扬声器的性能

一般锥形扬声器所有效频率范围,约自60-70Hz(复合边扬声器可以更低)至6000-7000Hz,其频响曲线也有较大的不均匀度(约12-15dB)。为展宽扬声器的播放频带,减小不均匀度,改善其非线性失真,可以采用某些使扬声器构造复杂化或改善扬声器声学装置的方法,来改善扬声器的性能。

1、低频辐射的改善

由于复合边扬声器的出现,使扬声器的谐振频率大为降低,低频响应得以改善。但是,由于扬声器振膜两面所辐射的声波相位相反,从面造成反相波的互相抵消,影响低频的播放。为了避免这种互相抵消的现象,或有效地利用扬声器背面的辐射,来改善扬声器的低频性能。常常采用障板或音箱,音箱可以是开口箱、封闭箱或倒相箱。

2、高频辐射的改善

为了使扬声器单元的工作频带向高频扩展,经常采用双纸盆结构,有两个纸盆组成,且牢固地和音圈及定心支片连在一起,内纸盆顶角小,具有较大的劲度。在内外两只纸盆之间,设计一个小小的波纹,作为机械滤波器,这种扬声器的工作情况可以通过对等效线路的分析来加以说明。在低频阶段,两个纸盆和音圈一起振动,共同向周围介质辐射声波。在高频时,大纸盆已经不再振动了,但轻而硬的小纸盆仍和音圈一起振动,直至10KHz以上还能有效地辐射声波。双纸盆扬声器可以有一定程上展宽工作频带,但由于大小纸盆都连在同一个音圈上,因而互调失真难以避免。在音质要求较高的放声系统中,大多不采用这时种结构,而是采用不同扬声器的组合,以展宽工作频带,同时改善互调失真。

3、音圈感抗的补偿

在高频范围,扬声器的电阻抗随频率地增加而单调的上升。在扬声器定压输入的情况下,必将扬声器所消耗的电功率减少,其结果将导致扬声器辐射声功率的降低,影响高频的播放。如果在磁路系统的中央心柱上,套上一个短路的金属环(或直接在音圈架上绕上一短路线圈)就可明显地消除音圈感抗的影响,改善高频的辐射。所谓短路环,实际上是套在中央心柱上的一个簿铜套,其厚度约为0.3mm。

4、非线性失真的改善

扬声器在低频时的非线性失真,主要是音圈振幅大时音圈跳出了气隙中磁场的均匀区,以致机电转换系数Bl不能保持恒定,电动力效应F=Bli的线性关系受到破坏,从而造成非线性失真。改善由于这种原因所引起的失真一般采用两种方法:一是采用短音圈,一是采用长音圈。所谓短音圈,即是音圈的长度做得比气隙的长度(导磁板的厚度)短,使音圈在振动过程中不致于跳出磁场的均匀区,从而避免了非线性失真。但这种方法磁场的利用率低,为达到一定的灵敏度势必增加磁钢的体积。而所谓长音圈,则指的是音圈的长度做得比气隙长度长,使音圈在振动过程中与所有的磁通相耦合(包括均匀区和非均匀区),从而使平均磁感应密度保持恒定,以避免非线性失真。但采用这种方法平均磁感应密度要比均匀区的磁感应密度低,从而使扬声器的灵敏度下降。然而,有时为了获得低失真的扬声器,不得不牺牲扬声器的灵敏度而采用这种方法。

扬声器在中高频段的失真,主要是磁路(铁心)的非线性所致,为了消除铁心所引起的非线性失真,可采用一种叫做“线性磁路”的结构。这种磁路结构的特点是在铁心的顶部中央做成凹陷的形状,使其和导磁板相对的部分由于铁心截面积的减小而接近磁饱和状态。此时,音圈就相当于一个空心线圈,从而避免了铁心的影响,减小非线性失真。若在凹陷部分镀上一层铜或加上铜套,则就相当于加了一个短路环,还可以抑制音圈感抗随频率的增加。

5、中频谷的改善

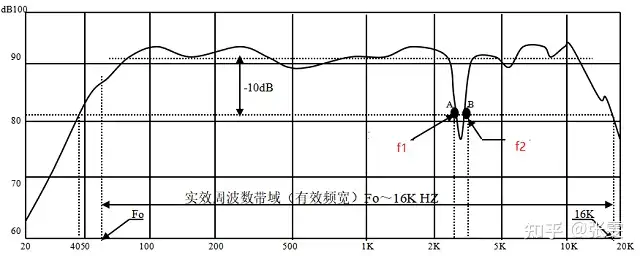

在讨论扬声器频响曲线的时候,我们仅仅讨论了扬声器单元振膜(纸盆)作整体振动的频率范围。在这个范围内,振膜上各点的振动幅度和相位都是相同的。但随着频率的增加,振膜将作分割振动,出现节径或节圆。激光全息振动分析表明,振膜从整体振动向分割振动过渡时,即当振膜形成第一个节圆时,频响曲线将出现较深的谷,常称为中频谷。这个谷的出现,不仅使扬声器的不均匀度增大,而且在此频率点将出现较大的失真。因此,消除中频谷常常成为扬声器研制单位十分重视的问题。

如前所述,音圈受力后,将在振膜上激发出纵振动和横振动。其中横振动由振膜的顶部传向基部,再由盆架反射回来,从而在纸盆上形成驻波。第一个节圆常常出现在振膜靠近折环的部位,此时折环的振幅较大,而振动相位却与振膜相反。因此,由振膜和折环所辐射的反相声波将互相抵消,频响上出现谷点。至于抵消的程度,亦即谷点的深度,则决定于反相振动区域的面积大小和振动幅度的大小,即容积速度的大小。容积速度越接近,互相抵消得越严重,中频谷也就越深。反之则浅。

基于此理,我们可以得到改善扬声器单元中频谷的一系列方法:

(1) 合理地设计折环形状,可用不易激发共振的不对称形状,如将通常所采用的正弦波纹改为接近锯齿波的波纹。

(2) 采用阻尼较大的折环材料,或在折环上涂覆阻尼材料,以扼制折环共振的幅度。

(3) 纸盆的压边采用阻尼较大的材料,以减小由盆架反射的能量,从而有利于中频谷的改善。

(4) 在保证支撑系统力顺的情况下,适当减小折环的宽度(即减小折环的面积)以减小由折环辐射的声波,从而有利于中频谷的改善。
