5G NSA网络注册流程



NSA SA概念

2017年12月份的时候，3GPP发布的是“非独立组网(NSA)”的5G标准。而在2018年6月，发布的是“独立组网(SA)”的5G标准，至此，5G标准才算是完整发布。

NSA网络

我们以目前采用的NSA组网option 3x为例来说明

基本概念：主节点、辅节点、主小区组、辅小区组、Pcell、Scell、PScell

option3x里面，LTE是锚点站，我们也叫它为主节点，而NR是非锚点站，也叫辅节点。而终端是与一个基站下的小区相连的，主节点下面的小区就称为MCG，辅节点下面的小区就称为SCG。Pcell和PScell一定要区分，Pcell是主小区，PScell是主辅小区。

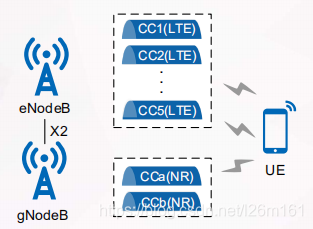

ENDC双连接

基于EPC(Evolved Packet Core，演进型分组核心网)的NSA(Non-Standalone)组网是具有NSA双连接能力的终端与LTE基站和NR基站进行连接(LTE-NR NSA DC)，利用两个基站的无线资源进行传输。支持数据在两个基站间分流传输，eNodeB侧和gNodeB侧的载波分别进行聚合后，再进行双连接。

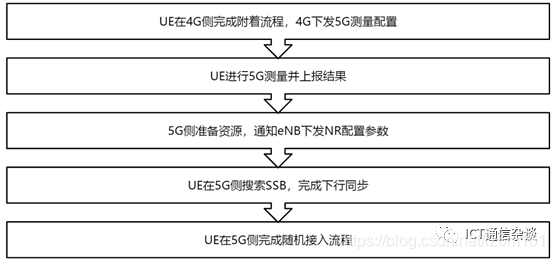

NSA总体接入流程

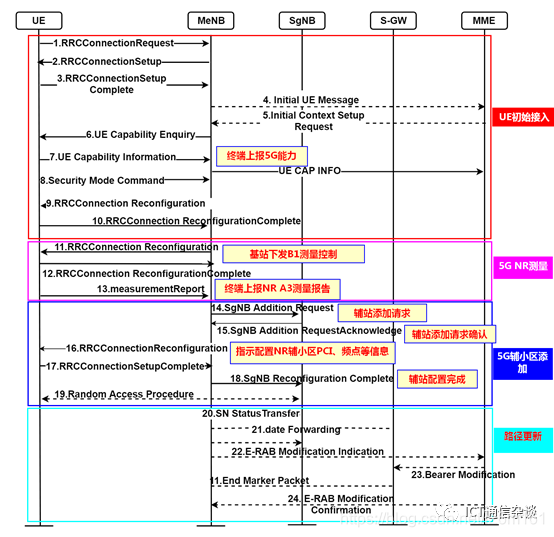

NSA UE初始Attach流程

1.步骤1-10为LTE的初始接入流程和原来LTE初始接入流程无差别，不做详细描述。其中关键信令后期5G测试关键信令为ueCapabilityInformation终端能力信息

2.步骤11 成功接入LTE后，4G基站会通过RRX连接重配置下发NR的测量控制：包括测量事件B1及相关门限，NR的绝对频点号等。

3.步骤12 UE回复RRC连接重配置完成，表示UE按照eNodeB下发的测量控制在UE的RRC协议端进行测量配置，并向eNodeB发送RRC Connection Reconfigration Complete消息表示测量配置完成。

3.步骤13 UE启动测量，当发现满足条件的NR小区后，通过测量上报上报NR小区的PCI及RSRP。

4.步骤14MeNB收到B1测量报告后，触发SgNB Addition流程，将B1测量报告中的NR小区添加到SgNBAddition Request消息中发送给SgNB，由SgNB选择报告中RSRP最强NR小区，请求消息中携带分流承载模式(MCG Split Bearer or SCG Split Bearer)，E-RAB信息等；此外MeNB在SCG-ConfigInfo中包含MCG配置(DRB配置、小区配置、SCG承载的加密算法等)、UE能力。

5.步骤15当SgNB判断准入完成并分配资源后，向MeNB返回SgNB Addition Request Acknowledge响应消息。

6.步骤16 MeNB向UE发送RRC Connection Reconfiguration消息，包括NR RRC配置消息，配置要添加辅小区的PCI、频点等信息。

7、步骤17 UE接收到RRC重配置消息后完成重配置，并向MeNB反馈RRC Connection Reconfiguration Complete消息，包括NRRRC响应消息。

8、步骤18  MeNB通过向SgNB发送SgNB Reconfiguration Complete消息, 向SgNB确认UE已完成重配流程，消息中NR RRC响应消息。

9、步骤19  UE执行到SgNB PSCell的同步，发起向SgNB的随机接入流程。

10、步骤20对于承载类型变更场景，为减少当前服务中断时间，需要进行MeNB和SgNB间的数据转发。

11、步骤22-24对于SCG Split Bearer分流模式，执行SgNB和EPC之间的用户面路径更新。即通过E-RAB Modification Indication指示核心网将E-RAB的S1-U接口接到SgNB。

重点UE能力上报信令解析

 中国移动等运营商在对终端的规范中明确要求，首先要支持双连接的5G NSA网络；因此终端在接入网络时需上报其ENDC/NSA频段组合 等信息;UE双连接的信息如下：

{  message c1: ueCapabilityInformation: {
    rrc-TransactionIdentifier 0,
    criticalExtensions c1: ueCapabilityInformation-r8: {
      ue-CapabilityRAT-ContainerList {
        {
          rat-Type nr,（5G网络）
          ueCapabilityRAT-Container {
            accessStratumRelease rel15,（接入版本）
            pdcp-Parameters {
 （PDCP层参数）
              supportedROHC-Profiles {
 （ROHC参数）
                profile0x0000 FALSE,
                profile0x0001 FALSE,
                profile0x0002 FALSE,
                profile0x0003 FALSE,
                profile0x0004 FALSE,
                profile0x0006 FALSE,
                profile0x0101 FALSE,
                profile0x0102 FALSE,
                profile0x0103 FALSE,
                profile0x0104 FALSE
              },
              maxNumberROHC-ContextSessions cs16,
              continueROHC-Context supported,
              outOfOrderDelivery supported,
              shortSN supported
            },
            rlc-Parameters {
 （RLC层参数）
              am-WithShortSN supported,
              um-WithShortSN supported,
              um-WithLongSN supported
            },
            mac-Parameters {
 （MAC层参数）
