【教程】如何优雅地使用vs code代替keil开发51单片机/STC单片机

已于 2022-02-12 13:08:28 修改
阅读量1.4w 收藏 120
点赞数 23
分类专栏： 电子攻城狮 小技巧 文章标签： vscode 51单片机 单片机
于 2021-09-22 22:35:46 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/l2754283833/article/details/120424487
版权

多图预警

我是目录

0 目的：优雅地敲代码

keil 5 能用，但是界面简陋（相对而言）

vs code可以结合扩展任意配置成自己想要的模样。


1 安装VS CODE

1.1 打开vs code官网

在这里插入图片描述

1.2 点击下载

在这里插入图片描述
可以直接点击Download ，或者下拉选择适合你操作系统的文件。

1.3 安装

1.3.1 双击下载好的文件

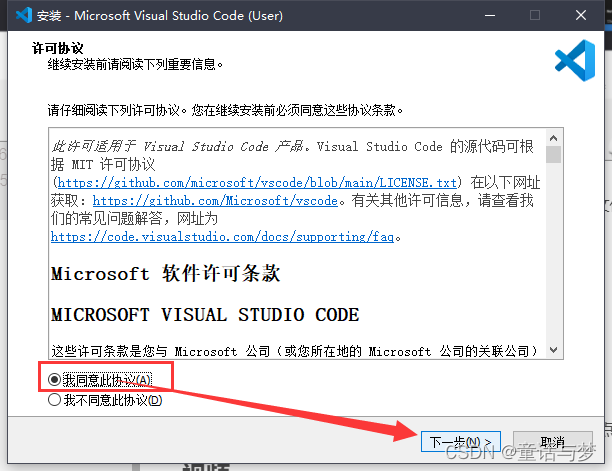

1.3.2 选择【我同意此协议】，单击【下一步】

在这里插入图片描述

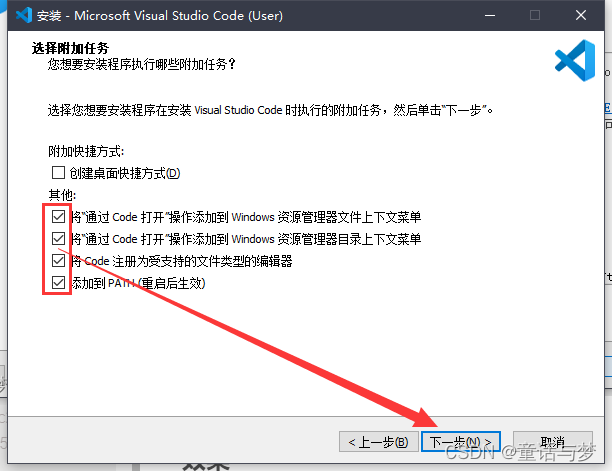

1.3.3 其他的复选框全部勾选【细节】

在这里插入图片描述
前两个方便我们打开文件夹：
比如现在我们有一个keil工程，需要用vs code编辑，如果勾选了前两项的话，可以直接再keil工程所在文件夹空白处右键，右键菜单上就会有【通过 code 打开】之类的选项，选择这个选项后vs code就会打开这个文件夹，方便得很；
如果没有勾选，就需要先打开vs code，然后在菜单栏上选择【文件】，然后点击【打开文件夹】，然后再一级一级找到你需要打开的文件夹。
舒适程度显而易见的嘛！

1.3.4 单击【安装】

在这里插入图片描述

1.3.5 等待安装完成即可


2 安装keil

这个想必大家都会的，不然也不会点进这篇文章的吧，实在不会的可以自行百度哈，网上的教程一大把的。

3 “安装”MinGW

3.1 打开MinGw官网

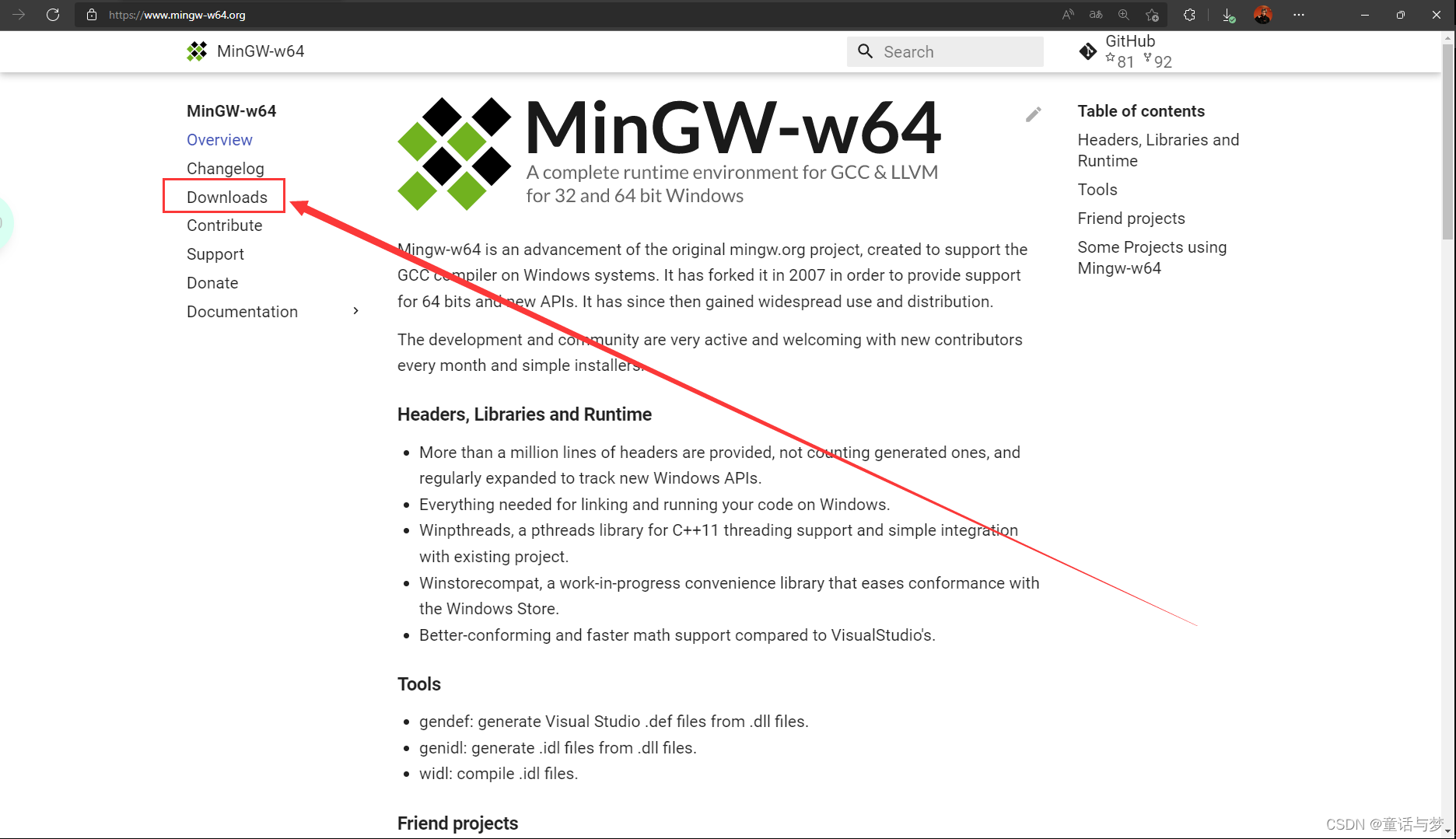

3.2 点击【Downloads】

在这里插入图片描述

3.3 点击【MingW-W64-builds】

在这里插入图片描述

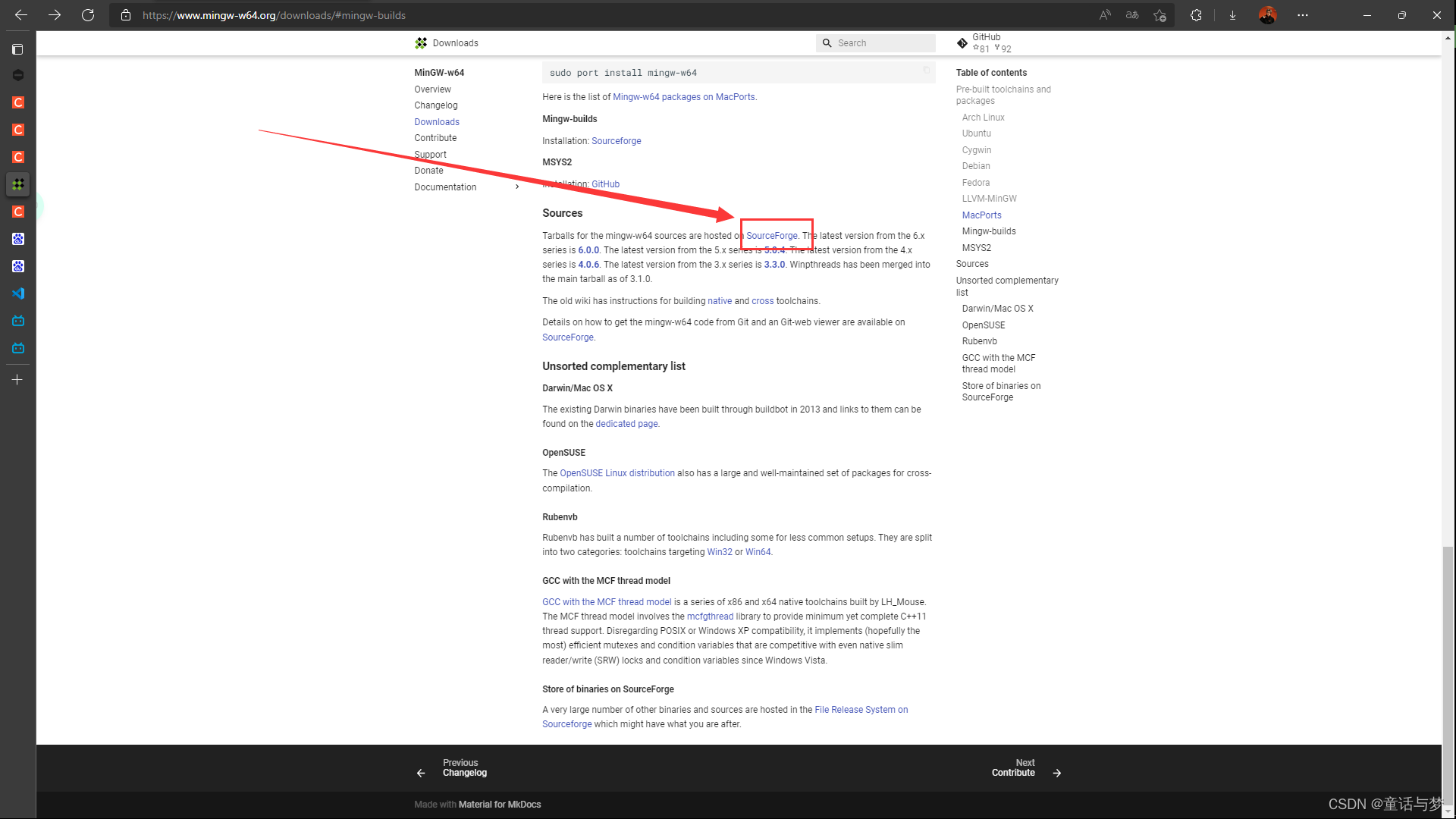

3.4 建议点击【Sources】下的【SourceForge】

在这里插入图片描述

3.5 下载你需要的版本

3.5.1 点击【mingw-w64】回到上一级目录

在这里插入图片描述

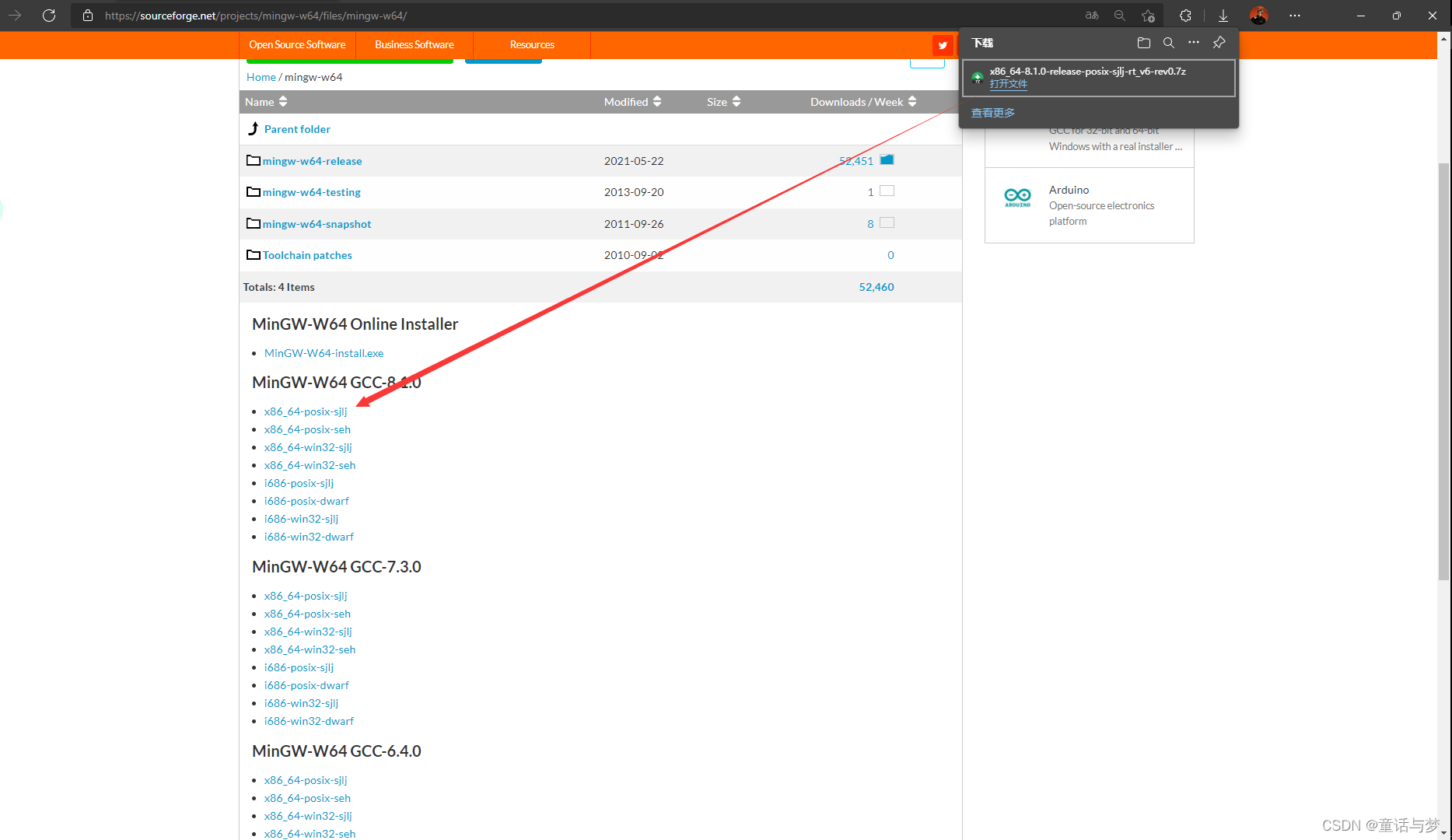

3.5.2 往下滑，选择你需要的版本

在这里插入图片描述

这里我下载的是最新版。

3.6 解压下载的压缩文件

你就会得到这个：
在这里插入图片描述

3.7 “安置”MinGW

把刚刚解压出来的文件夹（文件夹包含上一步的所有文件）复制到一个不太容易被误删的地方，或者是自己习惯安装软件的地方，或者省事直接复制到C盘的根目录下。

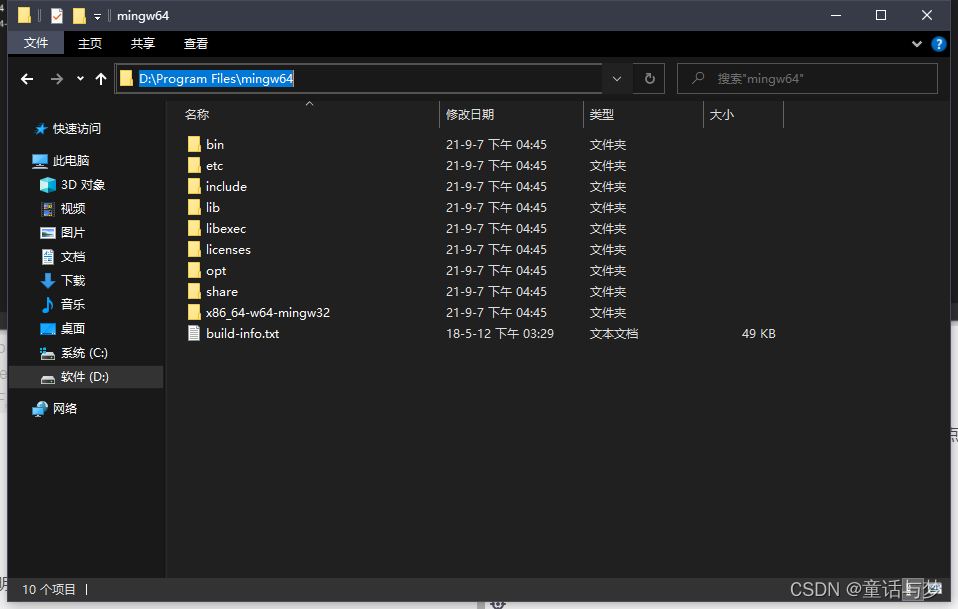

笔者之前选择在了习惯安装软件的位置，用着也没事的：（也忘了装的什么版本）
在这里插入图片描述

3.8 打开环境变量

win10系统按下【WIN+S】打开搜索，输入环境变量，打开搜索结果；

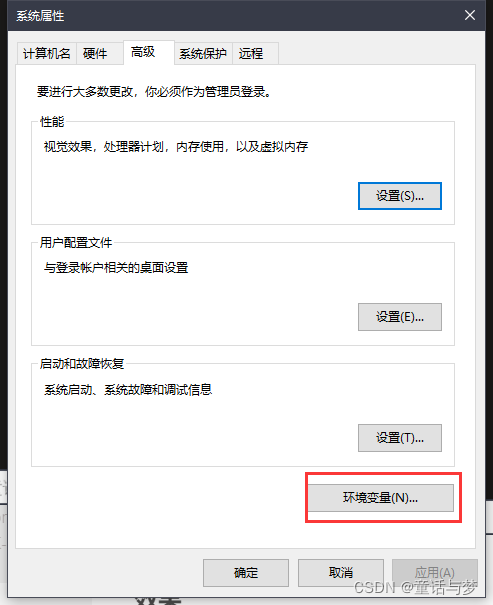

接着点击【环境变量】
在这里插入图片描述

3.9 添加MinGW到环境变量中

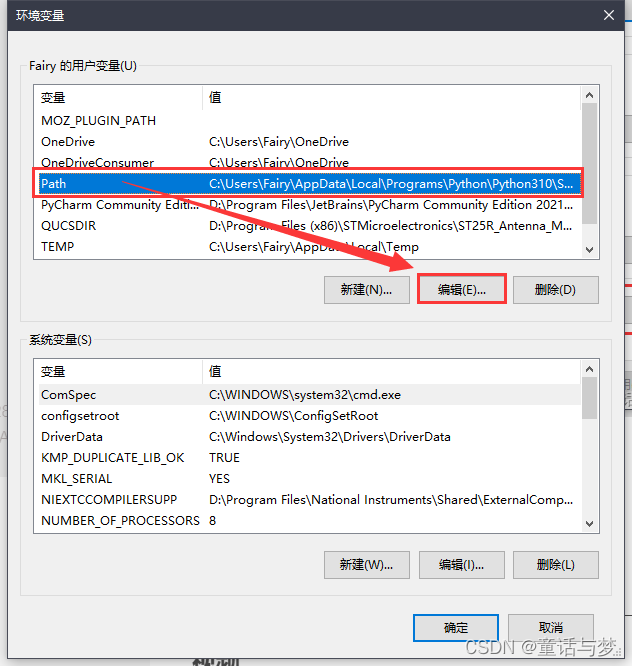

3.9.1 选中【path】，点击怕【编辑】

【

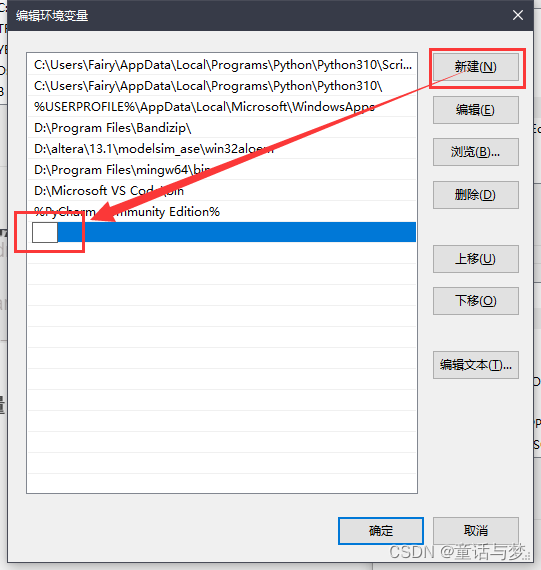

3.9.2 新建环境变量

在这里插入图片描述

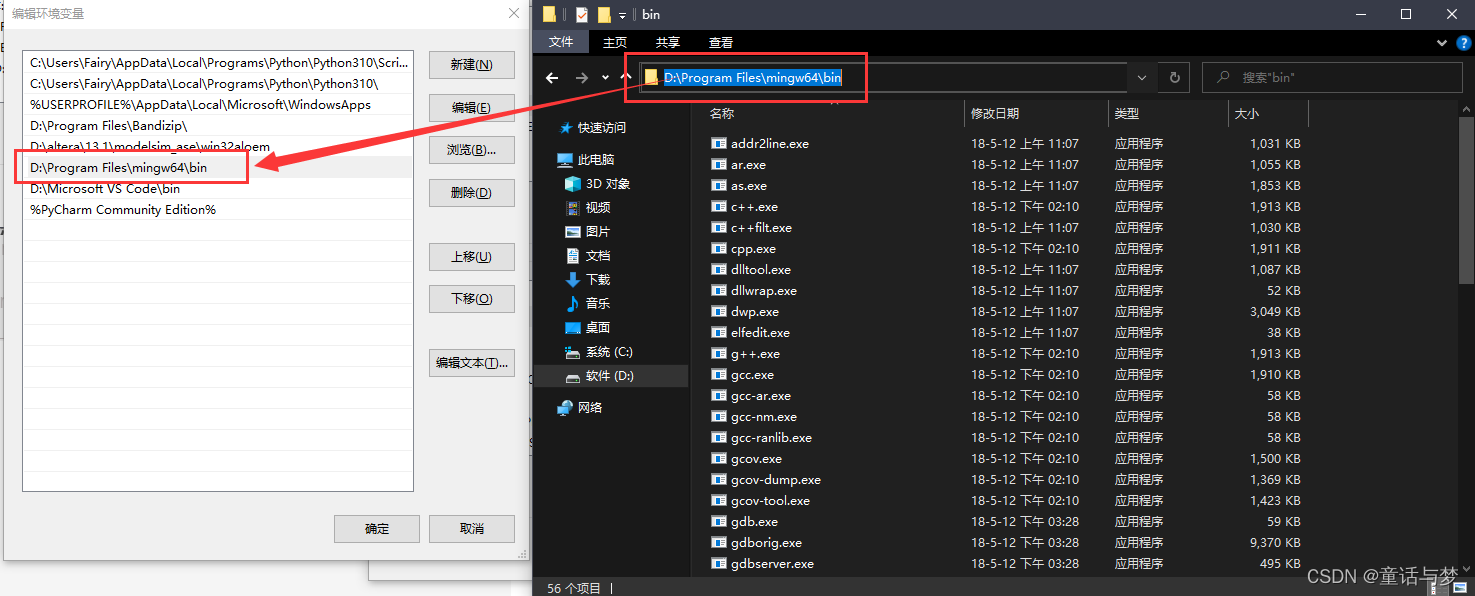

3.9 3 把MinGW的【bin】文件夹路径复制到新建的变量中

效果：
在这里插入图片描述

至此，环境变量应该是配置好了
ps：现在的vs code再结合【C/C++】插件已经可以写C语言了！好耶

4 安装vs code 插件

4.0 如何安装插件

4.0.1 打开vs code

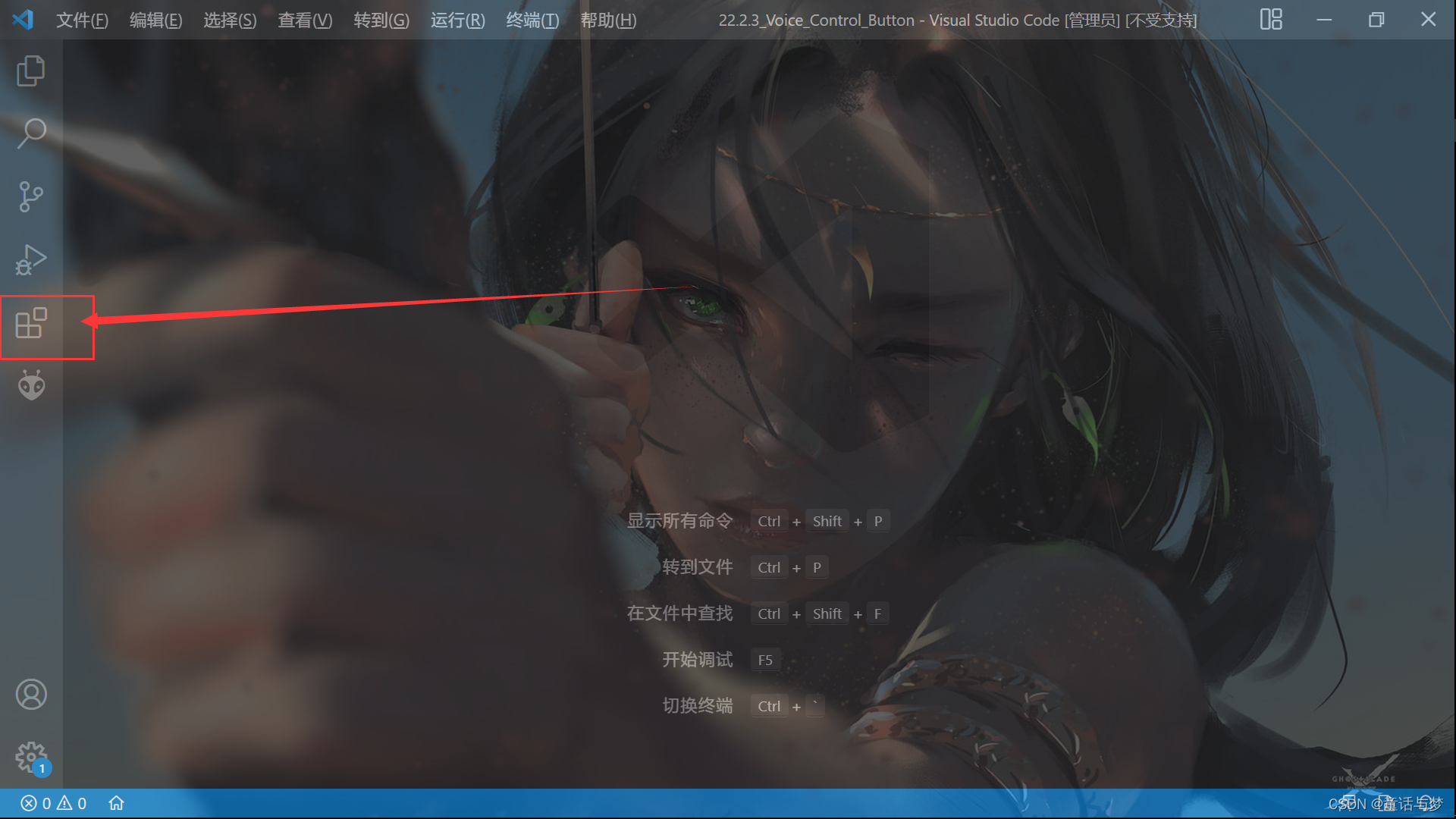

4.0.2 点击侧边的扩展按钮

在这里插入图片描述

4.0.3 输入扩展名称关键字，点击安装即可

在这里插入图片描述

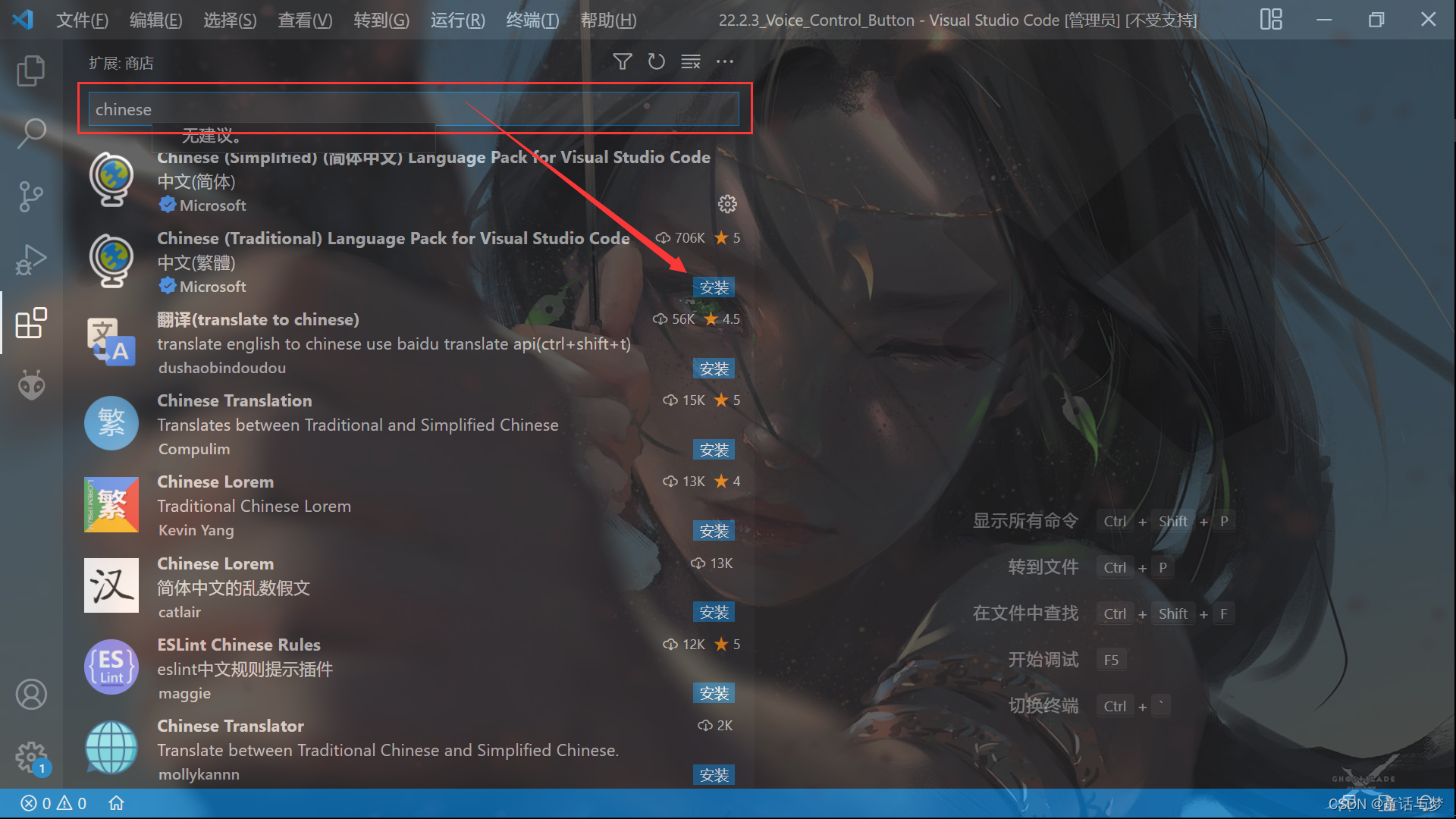

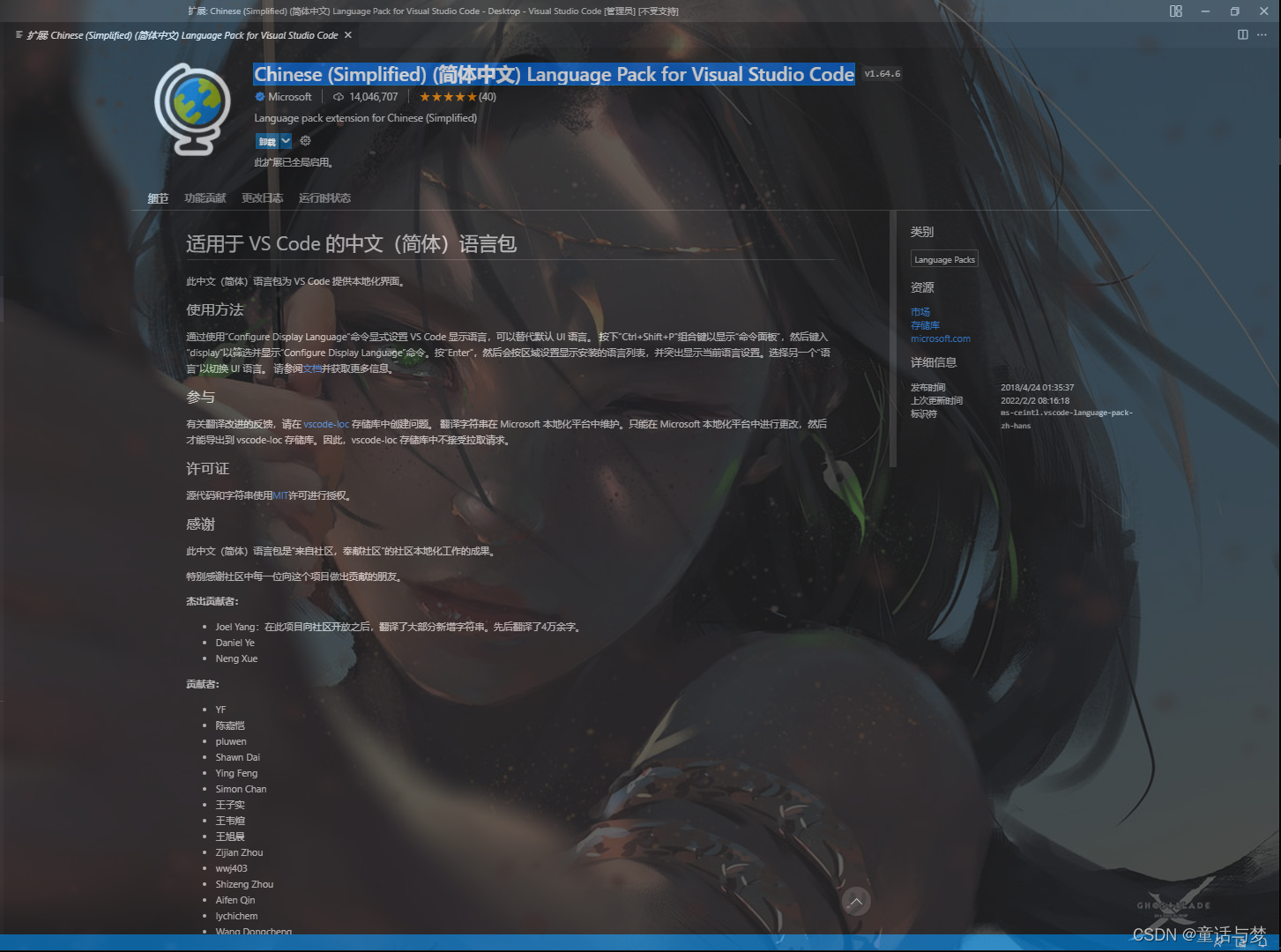

4.1 汉化插件

名称：Chinese (Simplified) (简体中文) Language Pack for Visual Studio Code
（其实只要搜Chinese即可，点那个安装量最多的总没错）
在这里插入图片描述

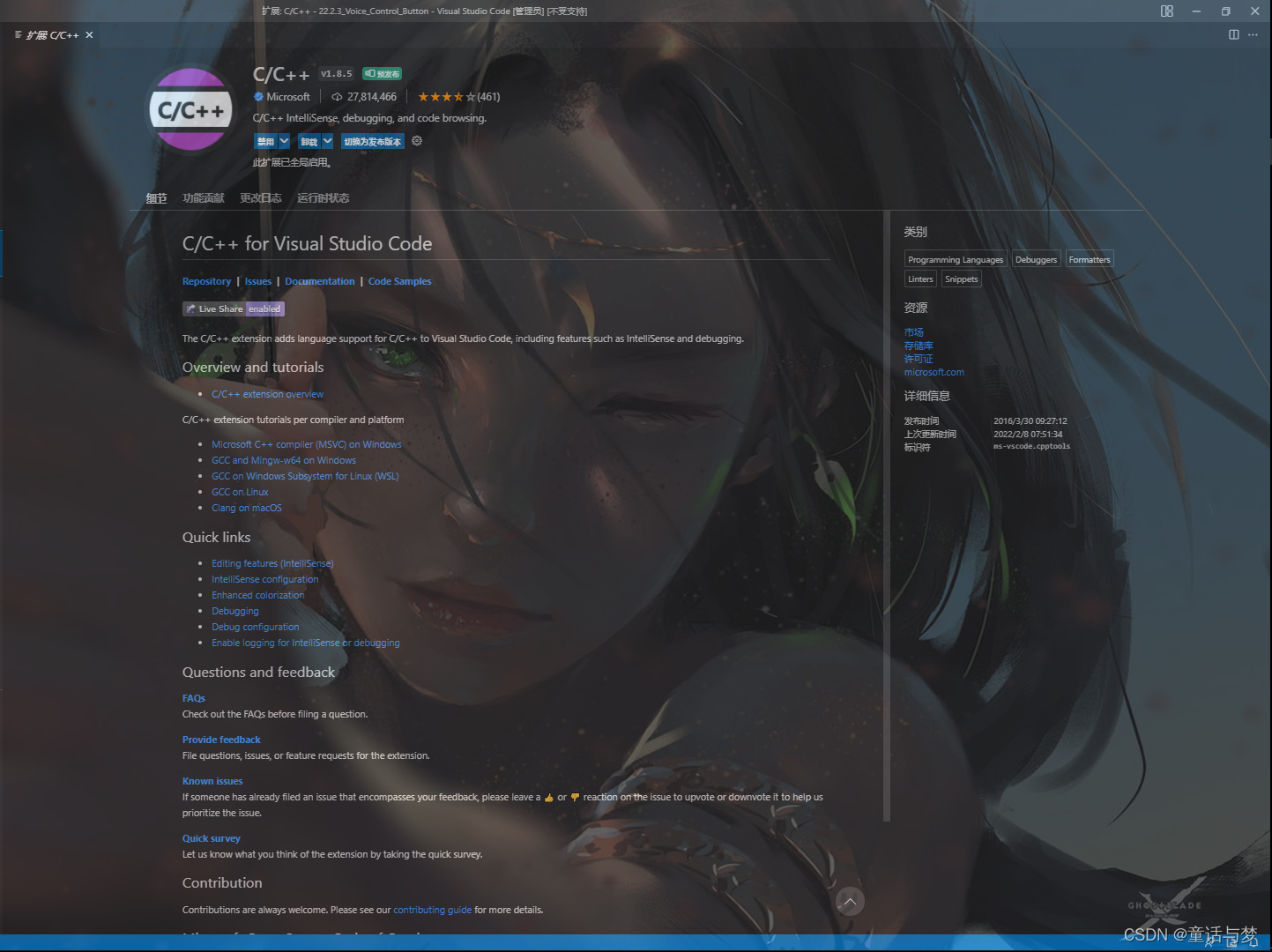

4.2 C语言支持

名称：C/C++
在这里插入图片描述
vs code本身是不支持C语言的，但是它支持插件啊！

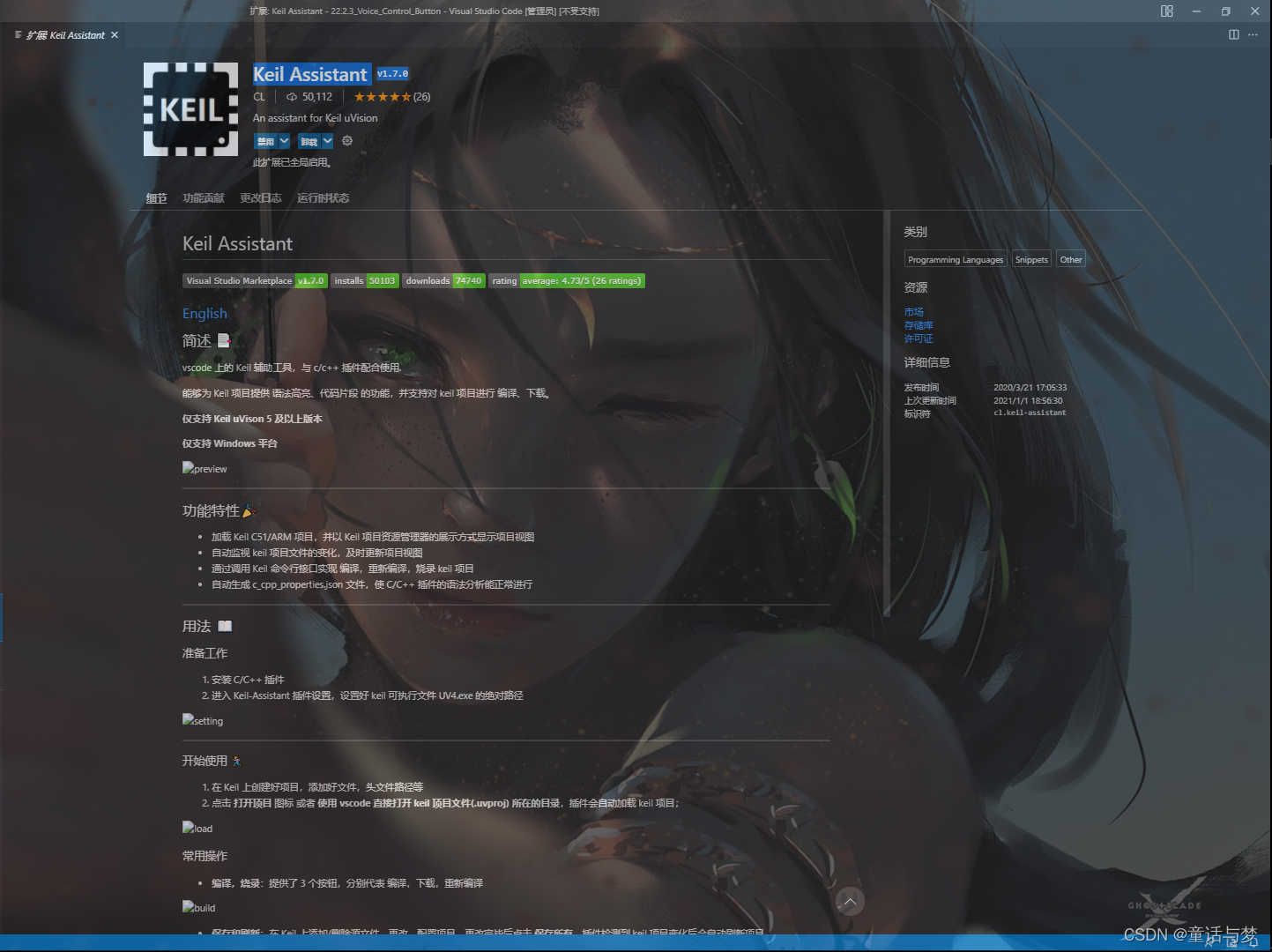

4.3 keil工程支持

名称：Keil Assistant
链接：Keil Assistant
在这里插入图片描述

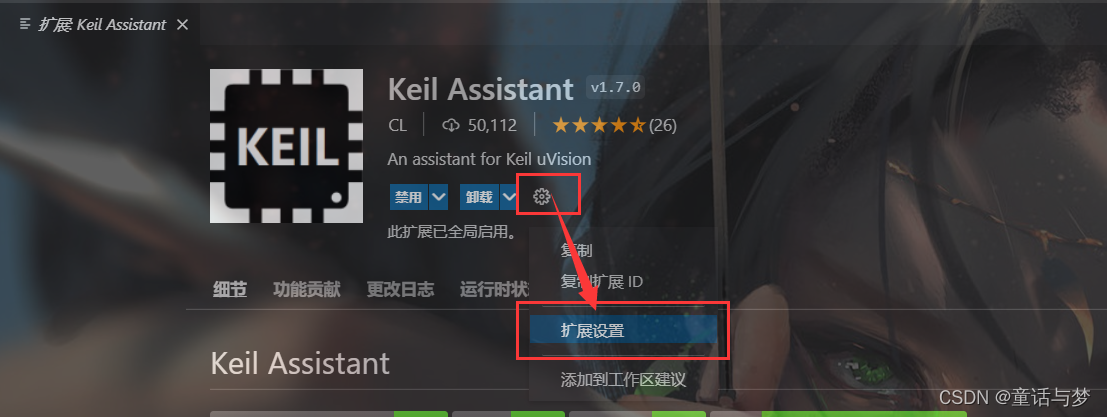

4.3.1 在详情页点击小齿轮，点击扩展设置

在这里插入图片描述

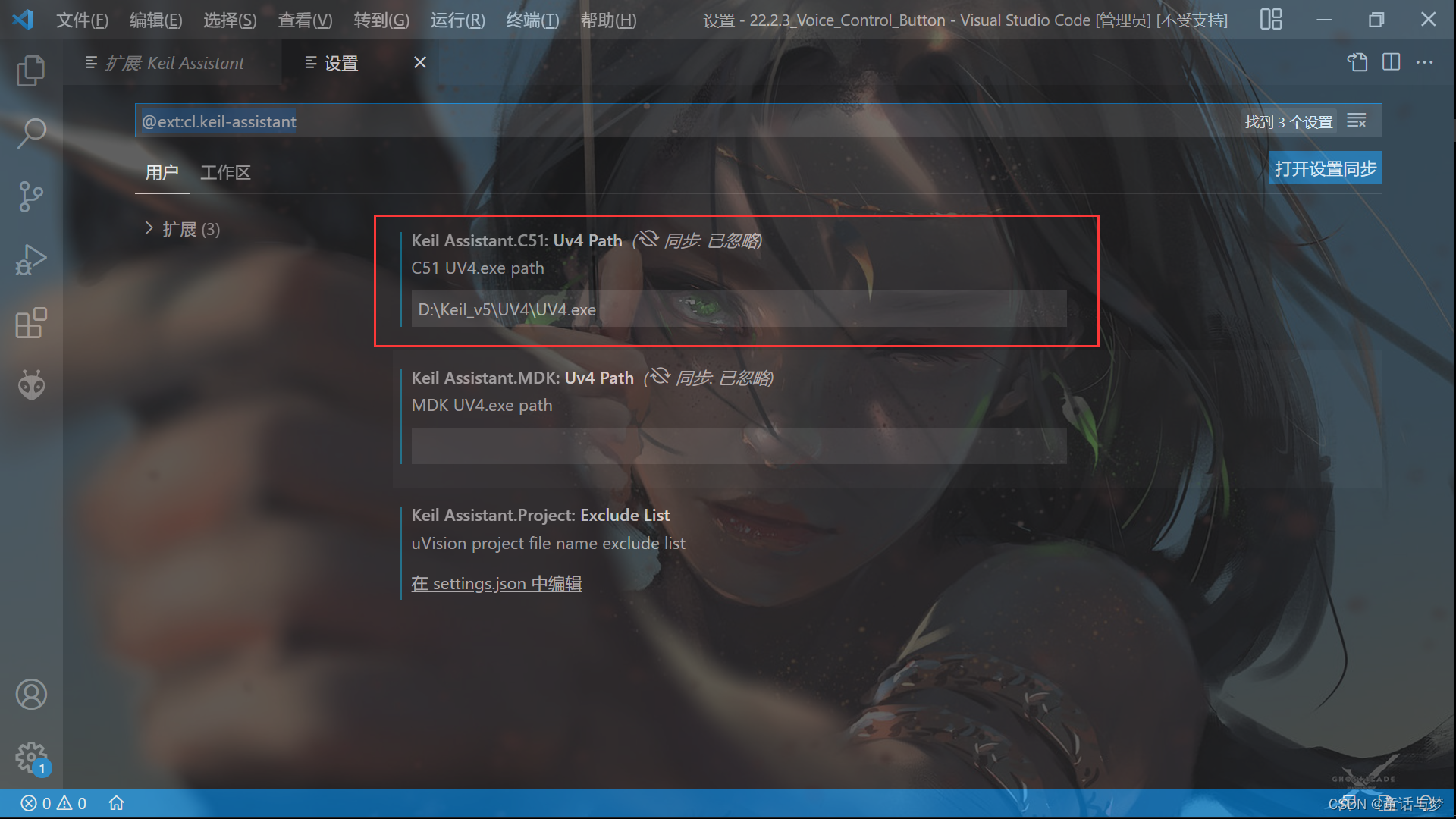

4.3.2 把keil的UVx.exe的路径复制到红色方框中

在这里插入图片描述
一般情况下就是配置好了，如果你是一步一步跟着做过来的，建议重启一次电脑，让一些设置生效。

5 使用教程

5.1 新建一个keil工程

想必这个大家都会吧，不会的可以百度，这个教程也很多的。

5.2 配置keil工程

5.2.1 点击【project】，点击【Options for Target ……】

在这里插入图片描述

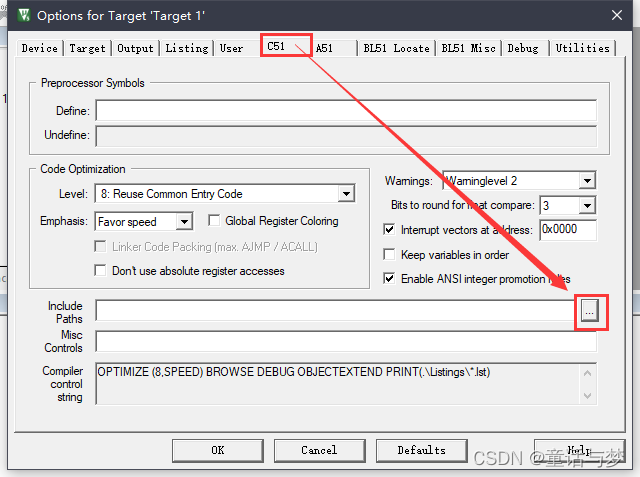

5.2.2 选择第六个标签页【C51】，单击“Include Paths"右侧的【…】

在这里插入图片描述

5.2.3 按图示操作

在这里插入图片描述

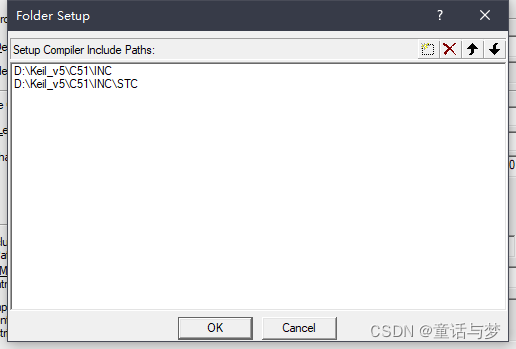

添加之后的效果：
在这里插入图片描述

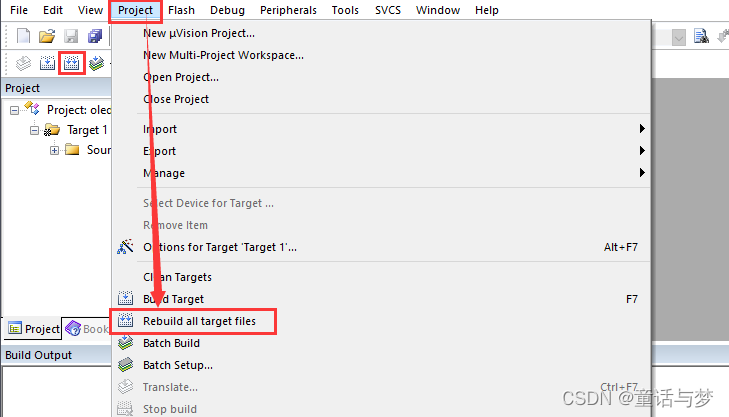

5.2.4 build工程，使设置生效

在这里插入图片描述

5.3 用vs code打开keil工程

在这里插入图片描述
在keil工程所在目录下右键，选择【通过code打开】。

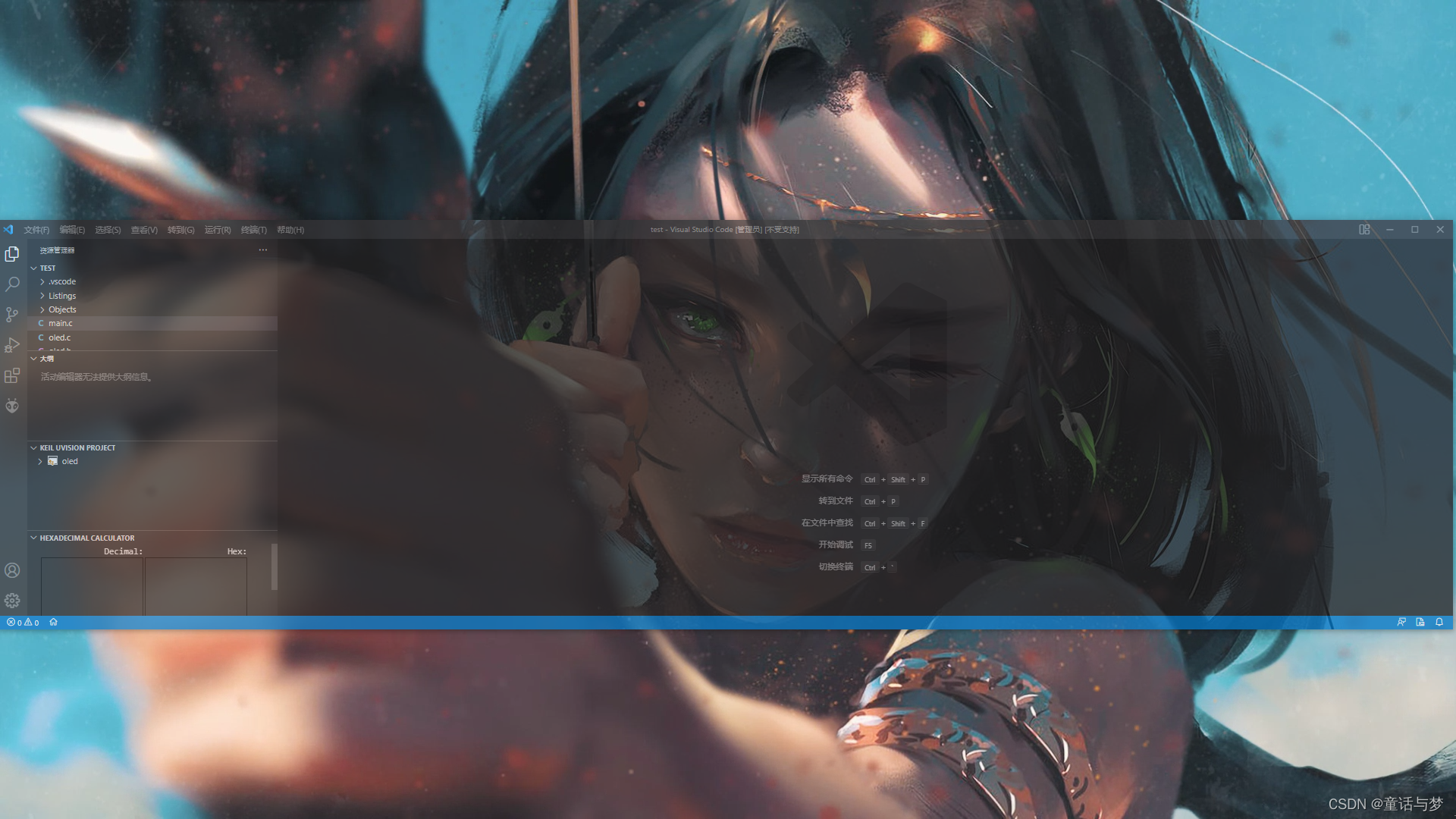

打开之后的效果：
在这里插入图片描述
和桌面壁纸完美结合。

5.4 其他

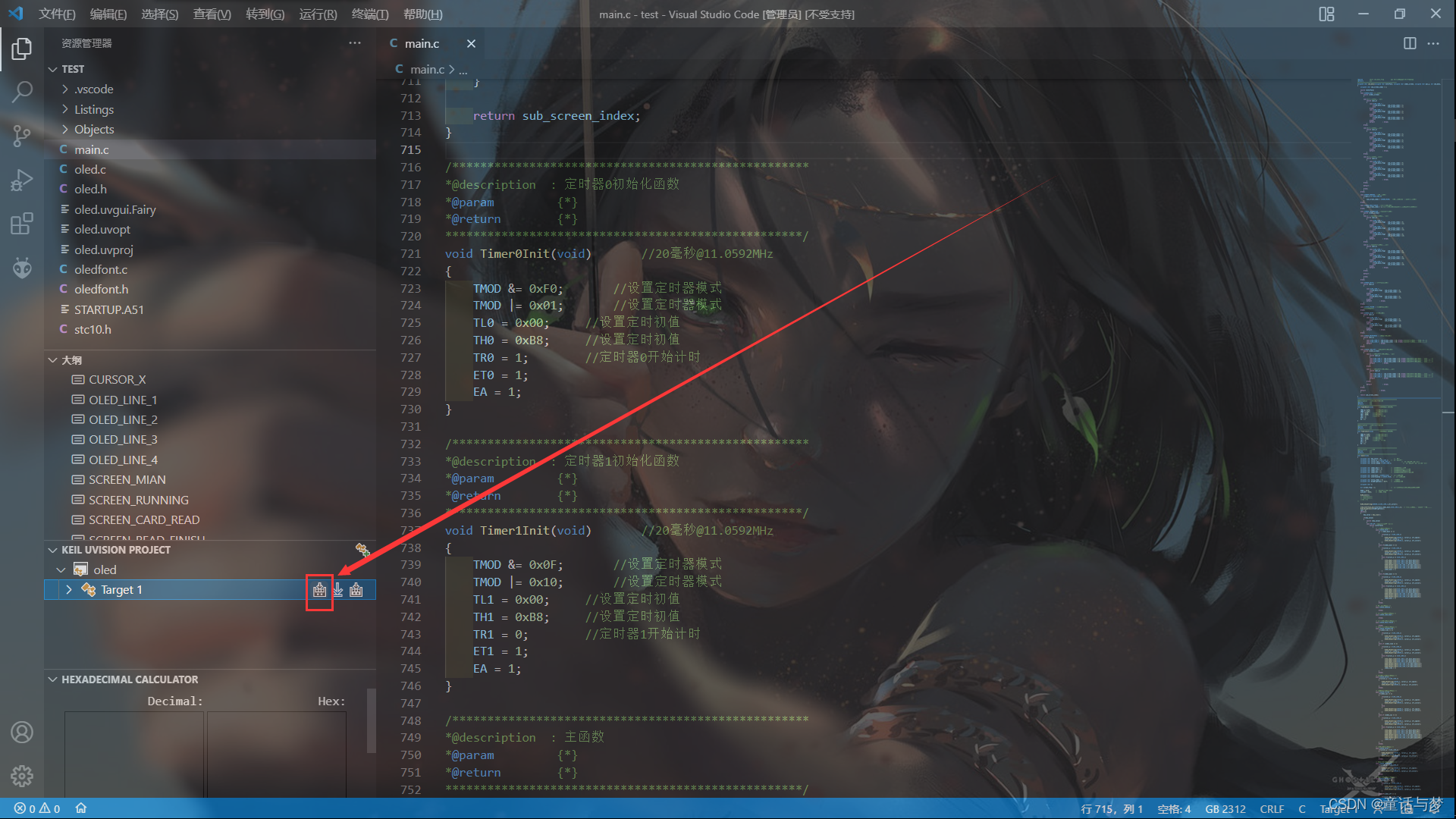

5.4.1 编译

在这里插入图片描述

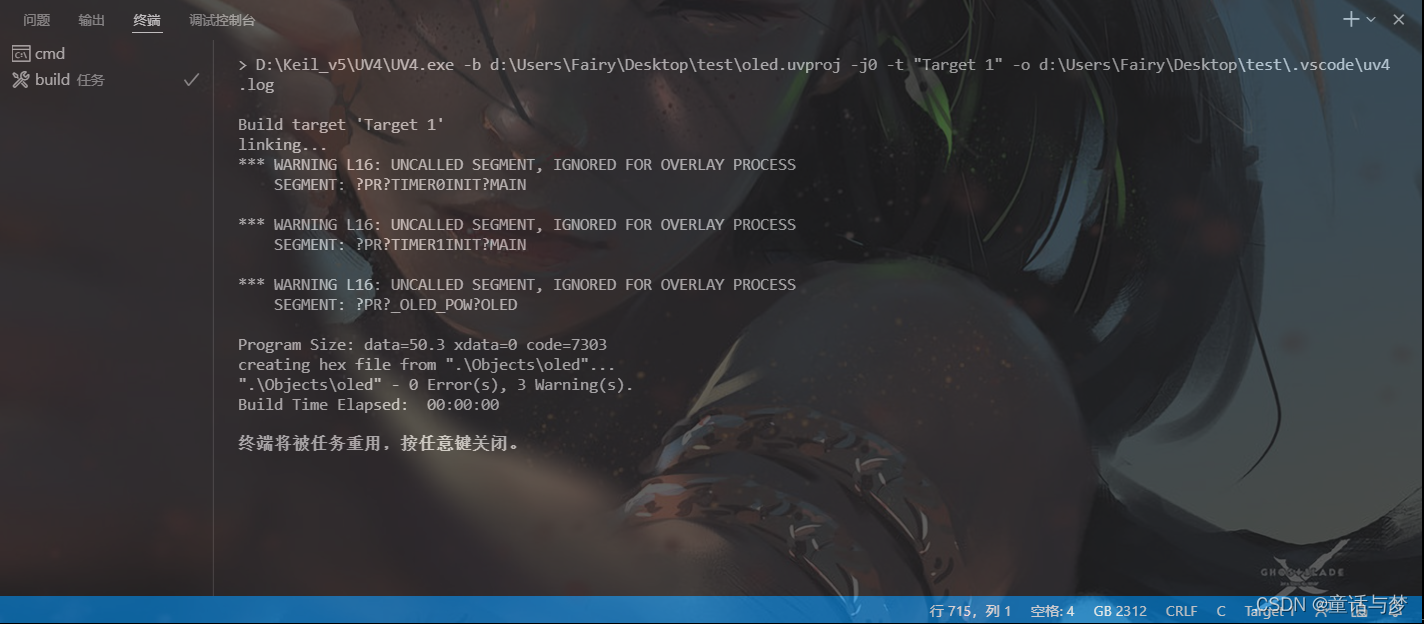

点击图示按钮即可对keil工程编译，效果：
在这里插入图片描述

待补充

6 其他

6.1 插件推荐

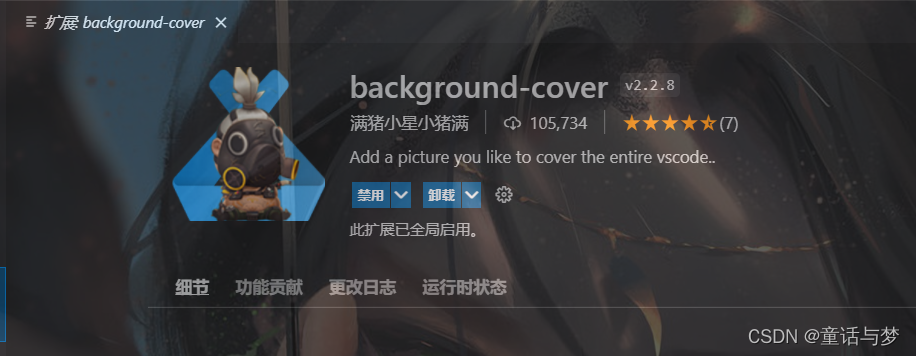

6.1.1 软件背景壁纸

我用的是：background-cover
在这里插入图片描述

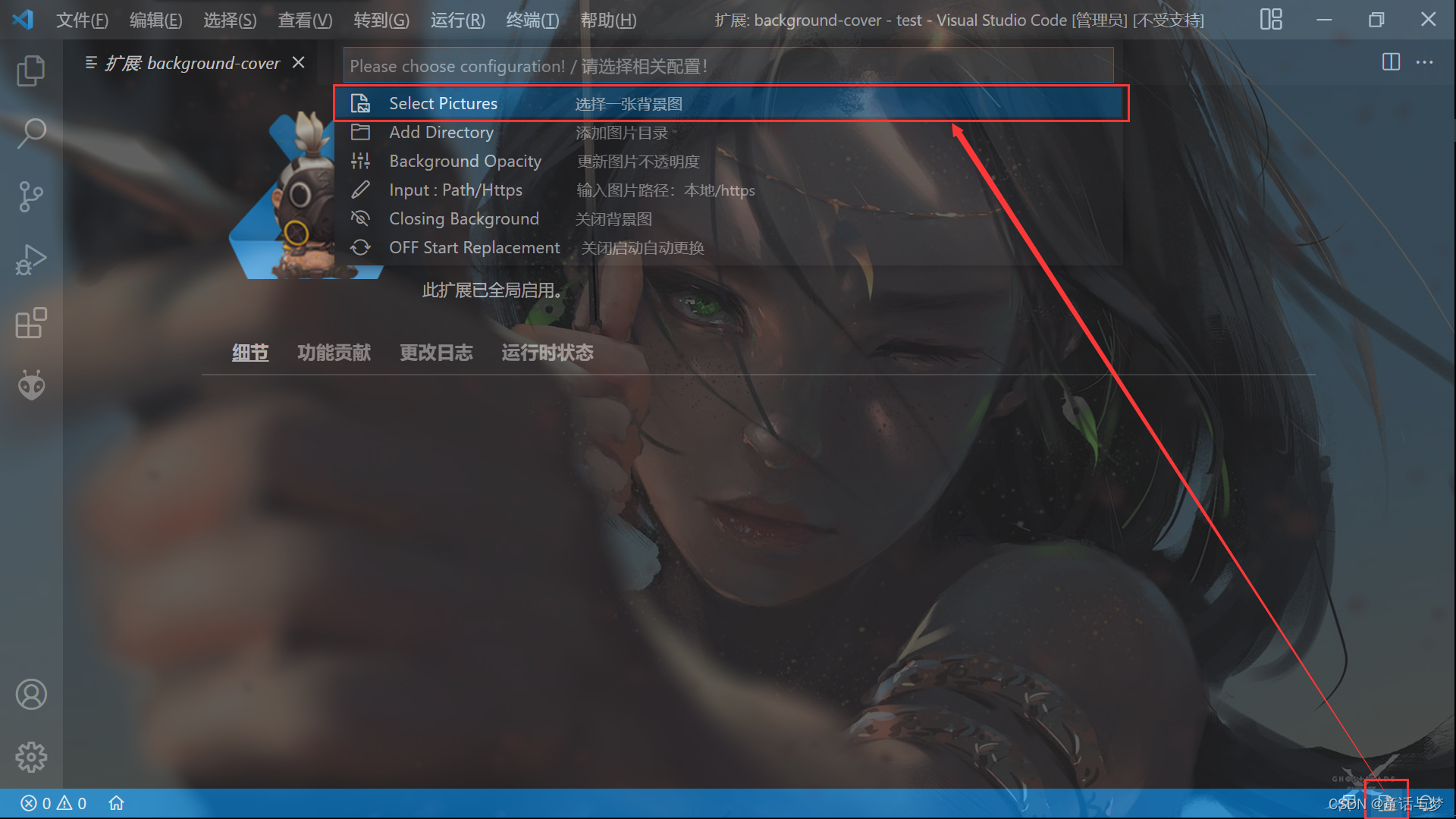

使用方法也很简单：
在这里插入图片描述
按提示选择一个适合的图片就行。

6.1.2 用过都说好

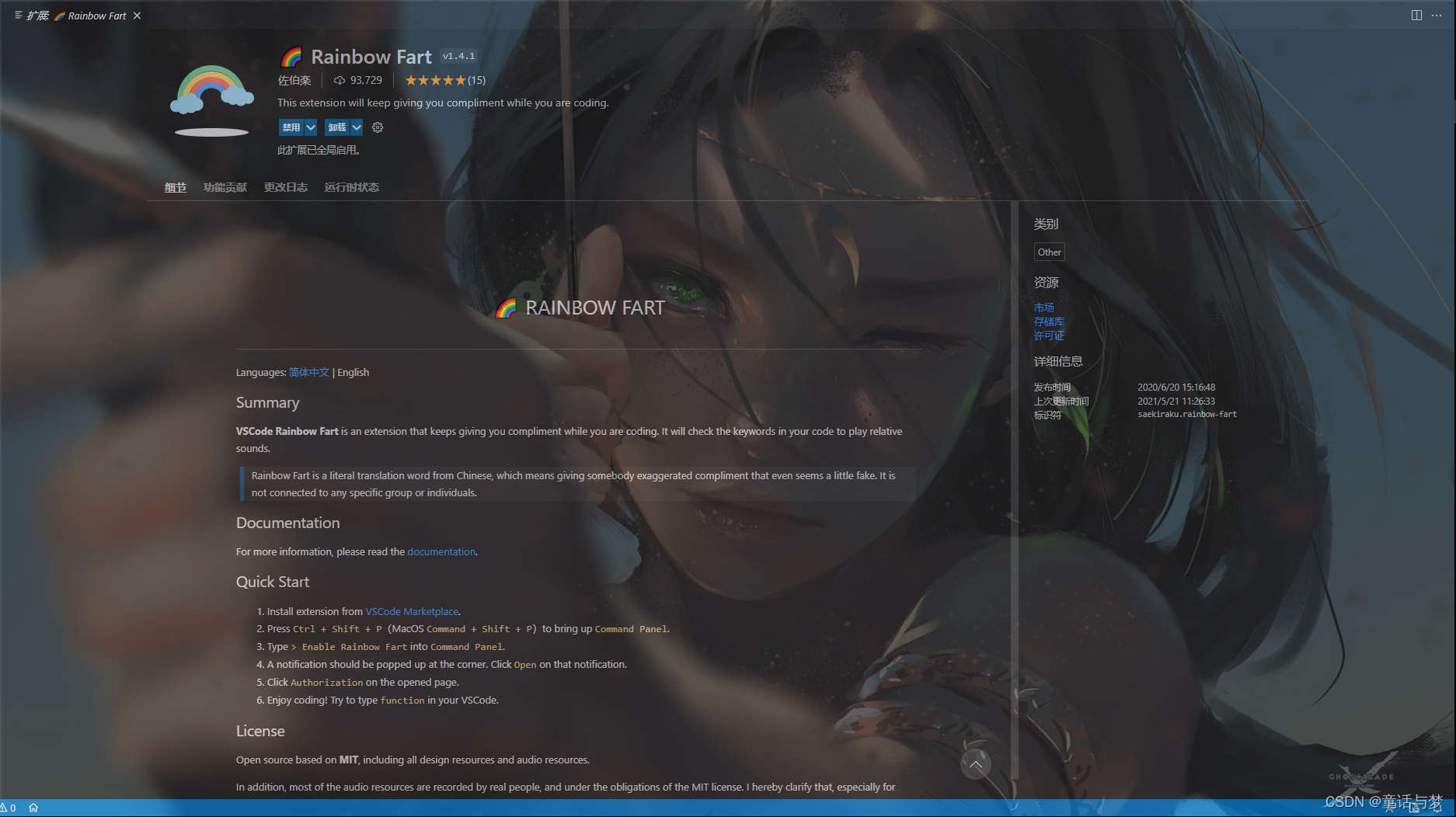

名称：Rainbow Fart
在这里插入图片描述

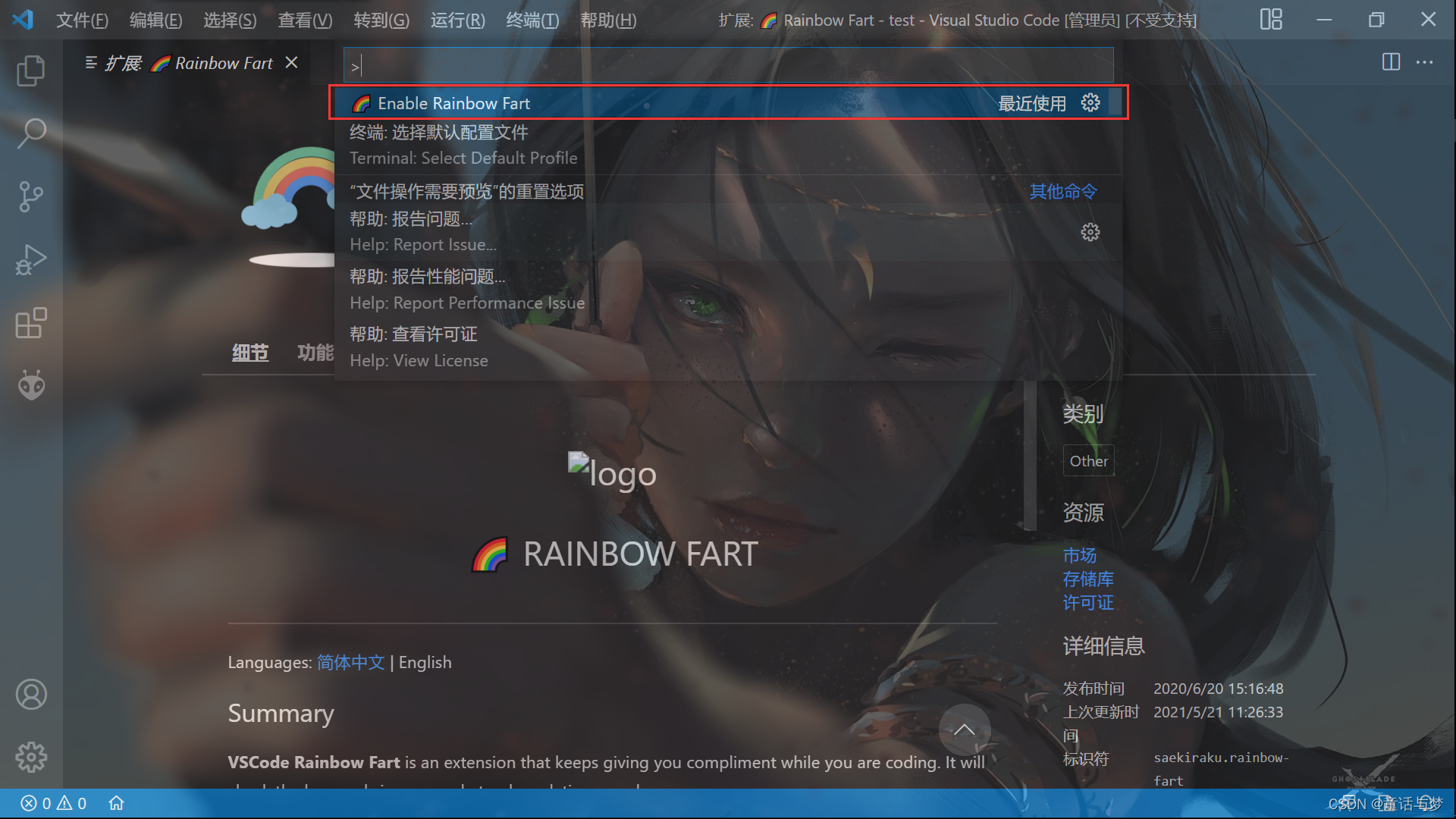

安装完成之后，快捷键【CTRL+SHIFT+P】，输入或者选择【Enable Rainbow Fart】
在这里插入图片描述

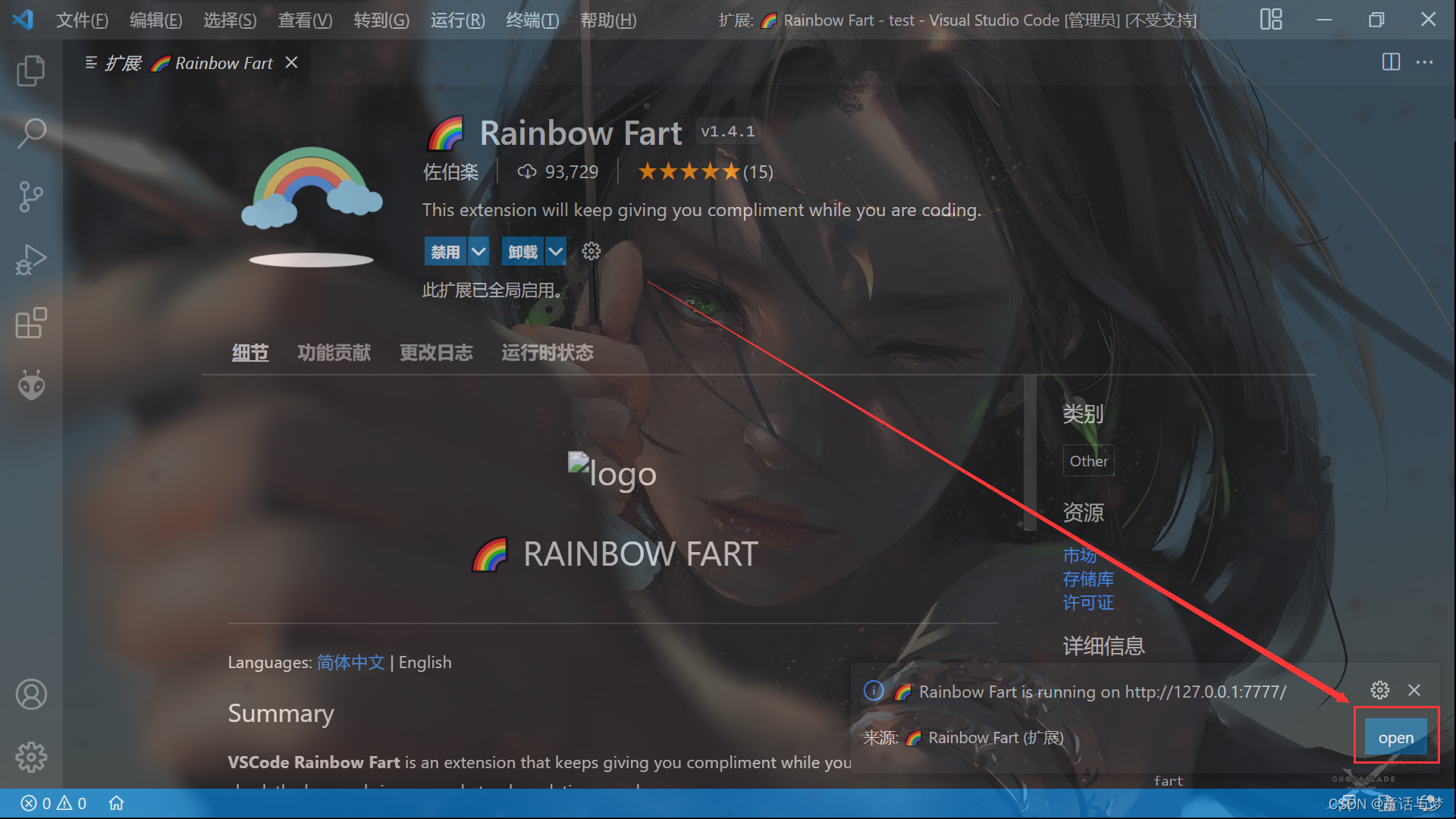

点击【Open】
在这里插入图片描述
按提示点击授权即可。
在这里插入图片描述

7 视频链接

第一版：B站、某乎
第二版：某乎

8 结束语

大致的流程就是这样，最后得到的效果就是舒服的code方式。
这种方式好像是还不太能够调试，先凑合用着keil吧。

更新日志

时间内容
2021-09-22建立博客，仅视频链接无文字稿
2022-02-11完善文字稿
2022-02-12修正3.5mingw下载方式、图片居中处理
