功率放大电路与Multisim仿真学习笔记

前言

今天开始写功率放大电路

功率放大电路的特点

• 要向负载提供足够大的输出功率，即电压放大与电流放大。
• 最大输出功率：$$P_{om}=\frac{U_{cem}}{\sqrt{2}}\cdot \frac{I_{cm}}{\sqrt{2}}=\frac{1}{2}{U}_{cem}{I}_{cm}$$$U_{cem}和I_{cm}$分别为集电极输出的正弦电压和电流的最大幅值。
• 功率放大电路的效率：$$\eta =\frac{P_o}{P_V}$$$P_o$为放大电路输出给负载的功率，$P_V$为直流电源$V_{CC}$提供的功率

推挽电路

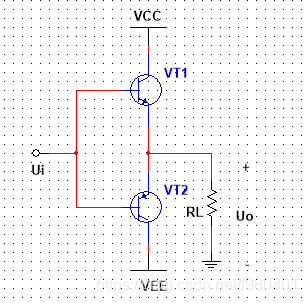

如下图所示

由图可知，在输入信号的正半周期时，$VT1$导通，$VT2$截止；在负半周期时，$VT2$导通，$VT1$截止；两个三极管在不断地交替导通和截止，两者的输出在负载上合并得到完整周期的输出信号。这种电路称为推挽电路。
当输入电压为零时，两个三极管均截止，静态功耗为零。
加上正弦输入电压后，两个三极管轮流导通，三极管的平均功耗相对较小，使直流电源提供的功率较多地传送给负载。

OTL互补对称电路

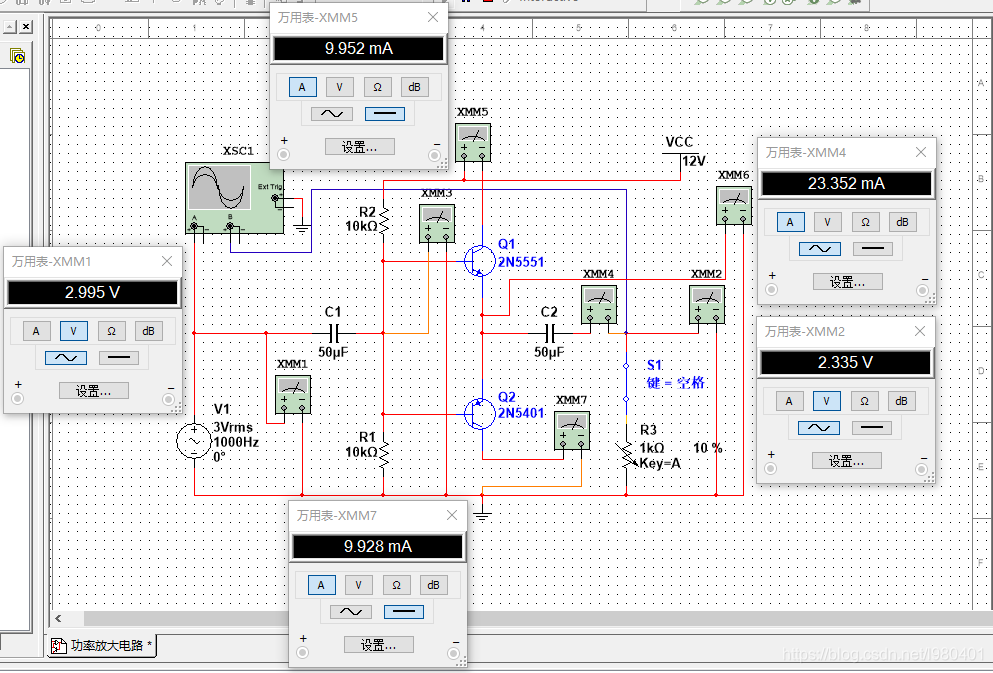

由我上一篇写的共集电极放大电路与Multisim仿真学习笔记可知，当负载电阻过小时，射极跟随器输出波形底部会被截去。为改善这种缺点，将发射极负载电阻换成PNP型晶体管，如下图所示

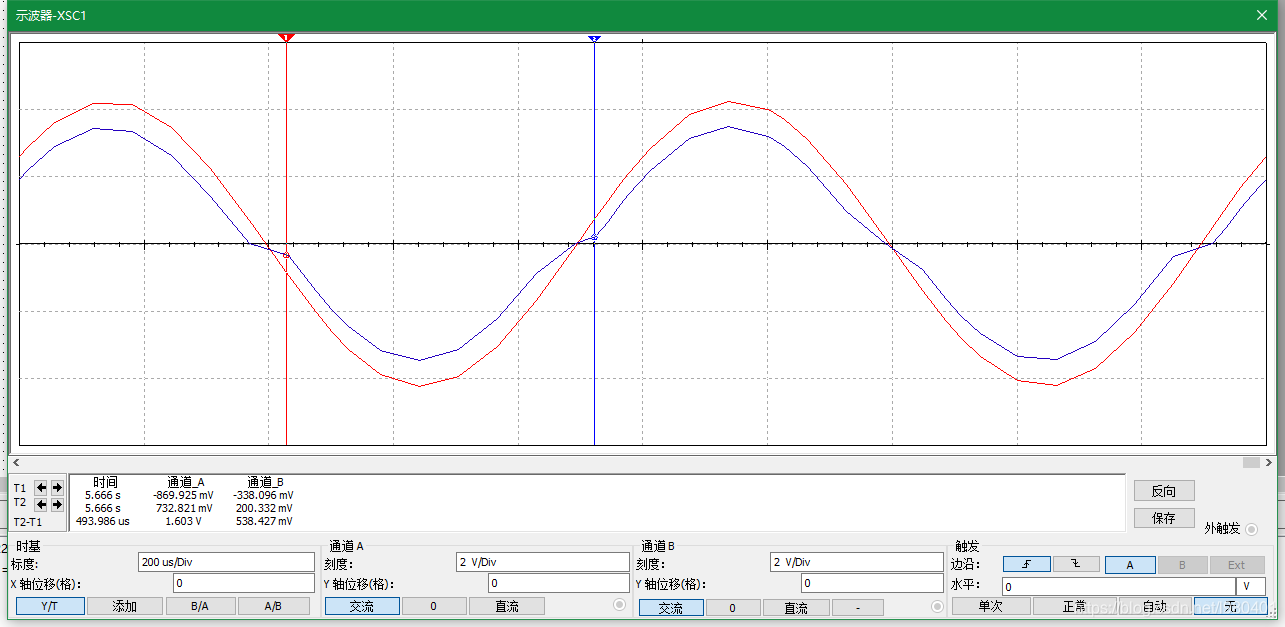

使用配对的PNP型2N5401三极管代替发射极负载电阻。npn型三极管将电流推给负载，PNP型三极管吸收电流，所以称为推挽型射极跟随器。该电路输入输出波形如下图所示

可见当负载为$100\Omega$时，取出了$\pm 23mA$的电流，但输出波形底部并没有被截去。不过，在$0V$附近出现了交越失真，这是因为基极与发射极电位差小于0.7V，三极管截止，所以在输出波形中央产生$\pm 0.7V$的盲区。
像这种输出端省去变压器，输入端通过大电容$C_1$连接两个三极管的基极，输出端通过大电容$C_2$连接负载，称为OTL电路。
上面电路为OTL乙类互补对称电路（每管的导电$180^{\circ }$，称为乙类电路；上一篇写的射极跟随器导电 360 ∘ 360\circ
