EA 中画通信图

注：这篇文章转载自其他文章的一部分，我自行配图供自己使用。

通信图：

感觉这个图的创建是最艰辛的，可能EA是从建立工程的角度出发，所以如果想单独绘制某个图就比较麻烦了。

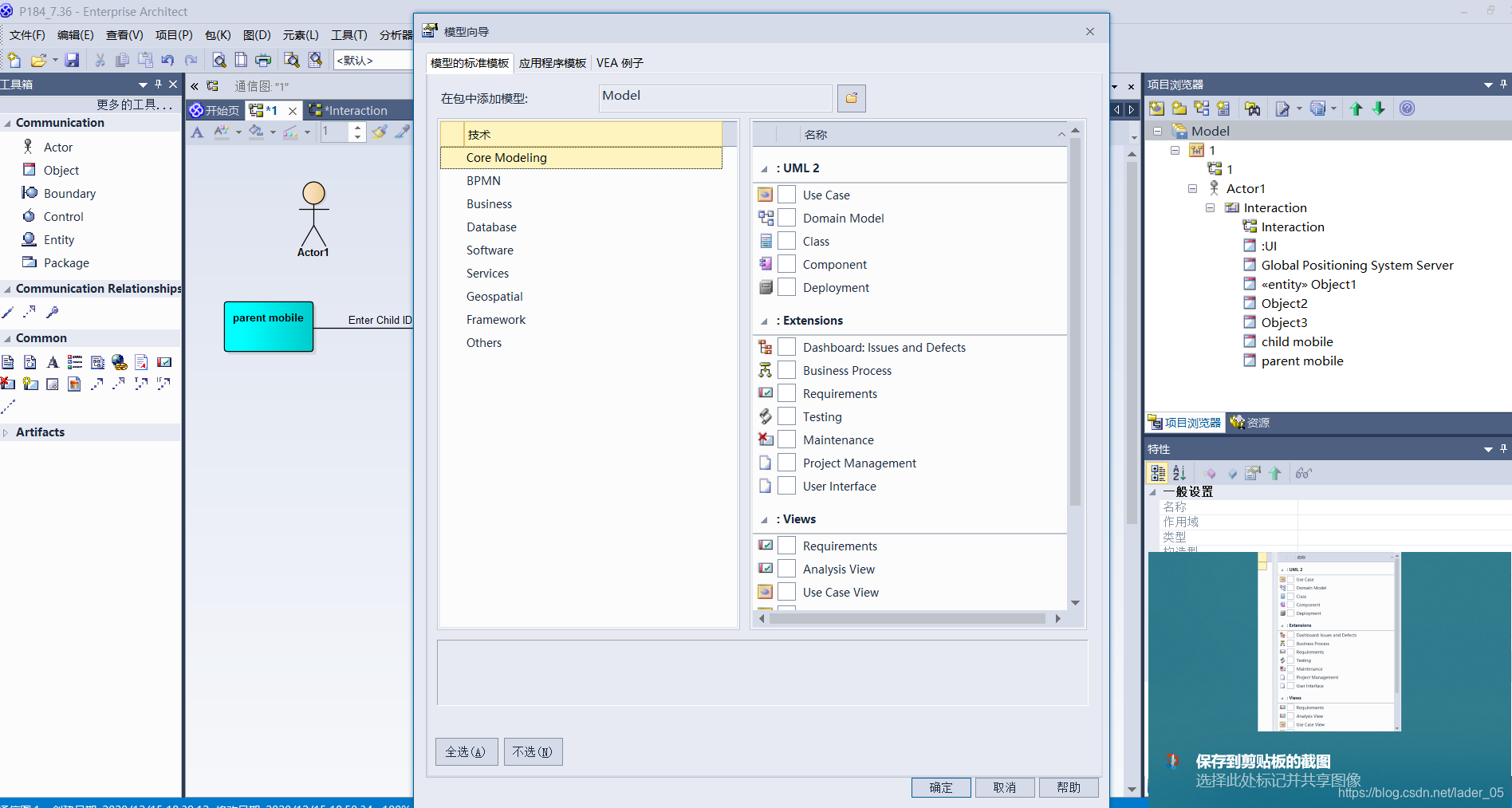

1.File->New Project，新建一个project，输入project的名字后首先选择模型，这里选择Use Case Model即可

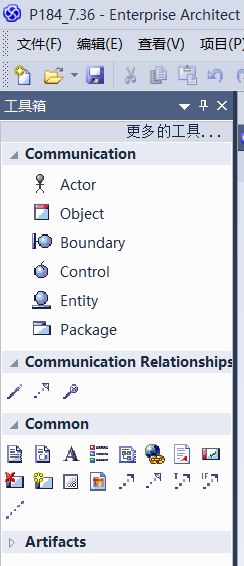

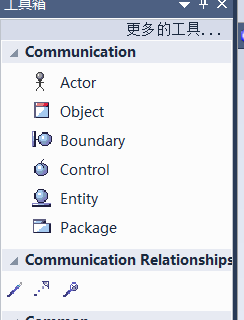

2.此时左栏中是Use Case Model对应的结点类型，点击左栏最上方More tools，选择communication，此时左栏工具变为通讯图要使用的结点

3.注意此时左栏中的工具虽然是绘制通讯图的工具，但是实际是无法进行通讯图绘制的，因为此时在各个对象之间的连接仍然是Use Case Model的连接，你会发现连接两个对象之后是无法在属性中添加消息的，也就是无法添加通讯图要求的那种箭头+消息序号+消息内容那种类型的信息。

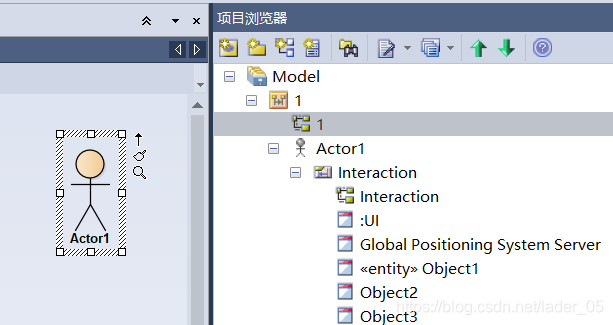

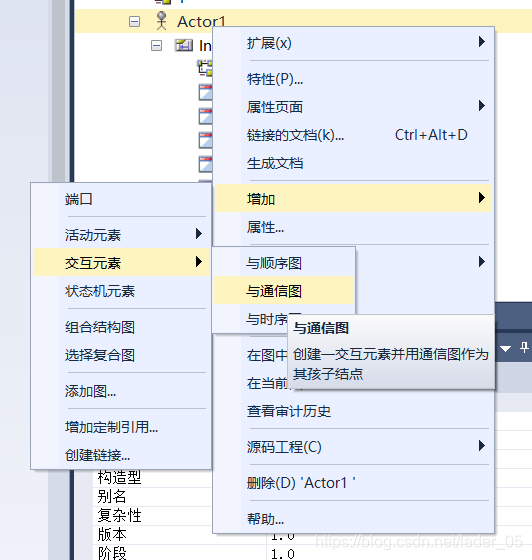

4。此时在右栏选择刚刚创建的通讯图中的对象，比如选择Actor1，右键点击，选择添加->interaction->with communication diagram，此时在Actor1中添加了一个真正可用的通讯图模型。

5.点开这个名为Interaction的通讯图，将之前在Use Case Model中建立好的各通讯图元素依次直接拖进绘图区，注意在拖动Actor1时都会自动弹出一个名为粘贴原件的对话框，在粘贴原件到图表中选择“作为原件的Instance”也就是第二项，点击确定，相应的对象就被粘贴到绘图区了。

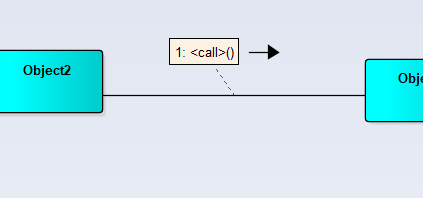

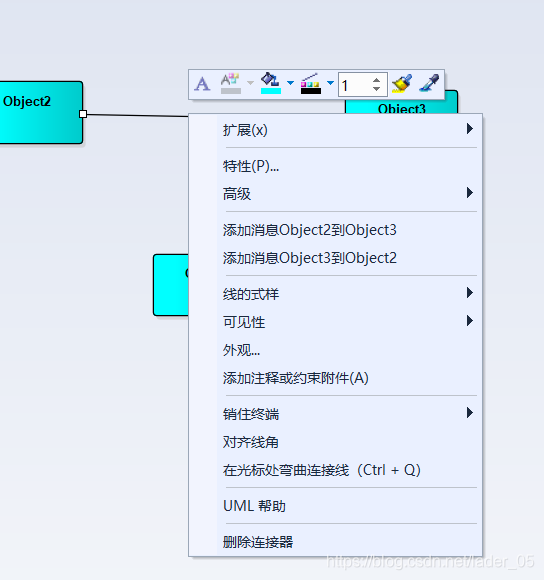

6.此时创建连接，选择左栏第一个连接工具，连接相应对象，连接完成后，在连接上点击右键，选择Add message from：Source to Target，即可添加消息！可以看到，添加的效果是出现了一个带消息方向箭头，消息序号，消息内容的标签，而如果在第二步中创建连接，是不能添加这种标签的，而这种标签是通讯图必不可少的元素。

7.注意创建消息的顺序，最好按照顺序图的活动顺序进行添加，因为消息的标号是根据消息创建顺序自动添加的，也就是序号顺序为：1,1.1,1.2,1.3，等等

也就是说某个消息序列需要按照顺序创建，小标号是无法修改的。

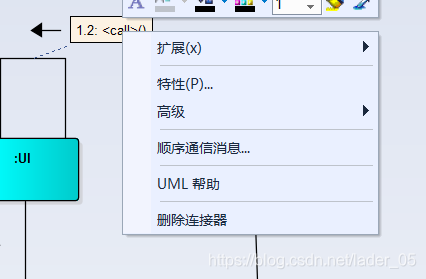

注：可以改，右击小箭头，在菜单中点击“顺序通信消息”

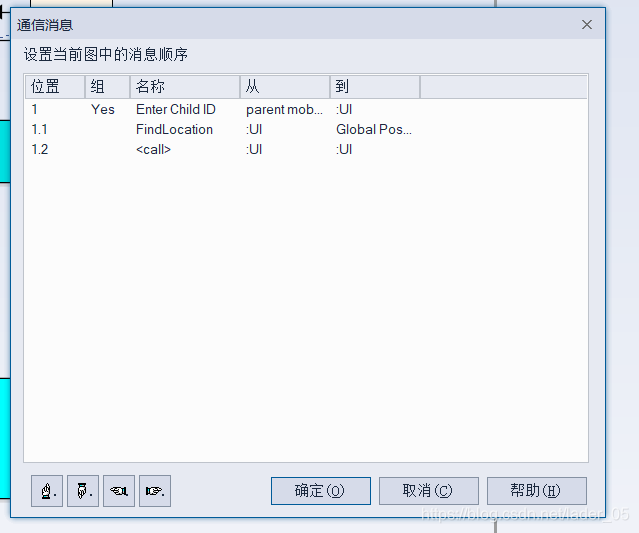

选中一个点击下方箭头即可调换顺序。

8.那么如果想创建新的消息序列该怎么办呢？只需要双击新建的标签，注意是标签不是连接，在消息属性的序列表述中选择开始新组即可。
