网络-UDP协议详解（代码、实战）

目录

简介

特点

报文格式

UDP校验

伪首部

发送端校验

接收端校验

实战

参考

---

简介

UDP（User Datagram Protocol，用户数据报协议），一种无连接的传输层协议，提供面向事务的简单不可靠信息传送服务，UDP在IP报文的协议号是17。常用的UDP端口号有：53（DNS）、69（TFTP）、161（SNMP），使用UDP协议包括：TFTP、SNMP、NFS、DNS、BOOTP、CoAP、DTLS。

特点

• UDP是无连接的，减少开销和发送数据之前的时延
• UDP使用最大努力交付，即不保证可靠交付
• UDP是面向报文的，适合一次性传输少量数据的网络应用
• UDP无拥塞控制，适合很多实时应用
• 首部开销小，仅8个字节（TCP首部为20个字节）

报文格式

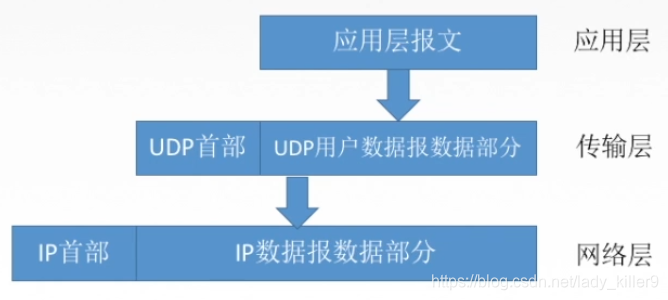

报文位置

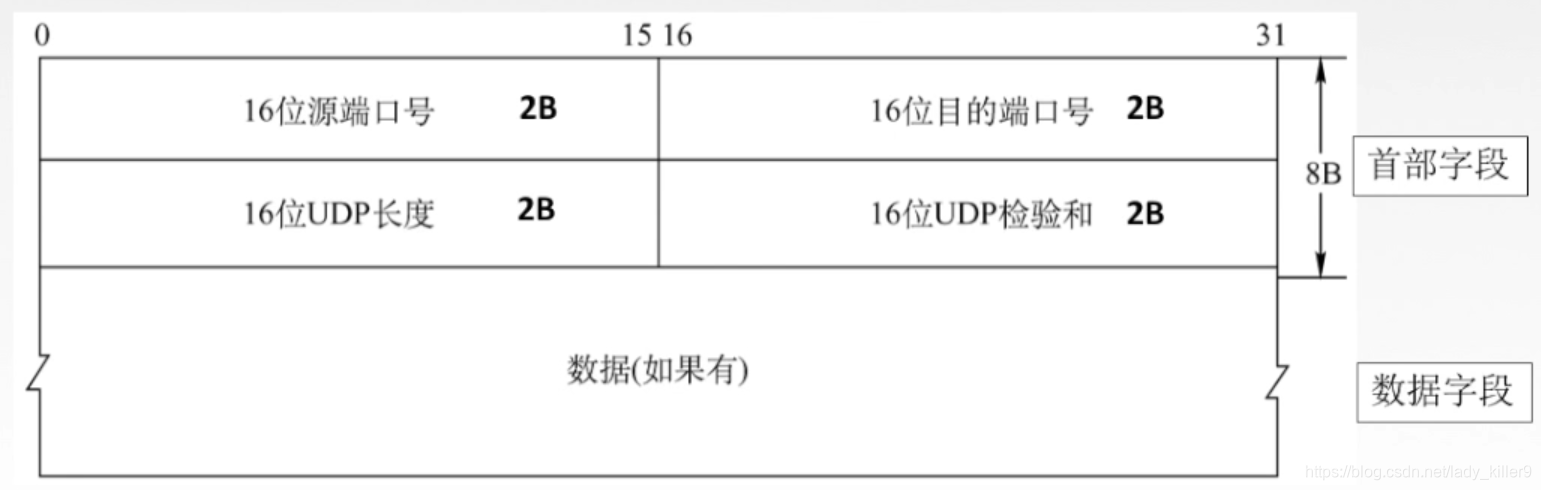

报文格式

• 源端口号：在需要对方回信时选用，不需要时可用全0。
• 目的端口号：这在终点交付报文时必须使用。
• 长度：UDP用户数据报的总长度（首部+数据），其最小值是8(仅有首部)。
• 检验和：检测UDP用户数据报在传输中是否有错，有错就丢弃。

如果接收方发现收到的报文中的目的端口号不正确(即不存在对应于该端口号的应用进程)，就丢弃该报文，并由网际控制报文协议ICMP发送“端口不可达”差错报文给发送方。我们在ICMP的应用举例讨论 traceroute时，就是让发送的UDP用户数据报故意使用一个非法的UDP端口，结果ICMP就返回“端口不可达”差错报文因而达到了测试的目的。

UDP校验

伪首部

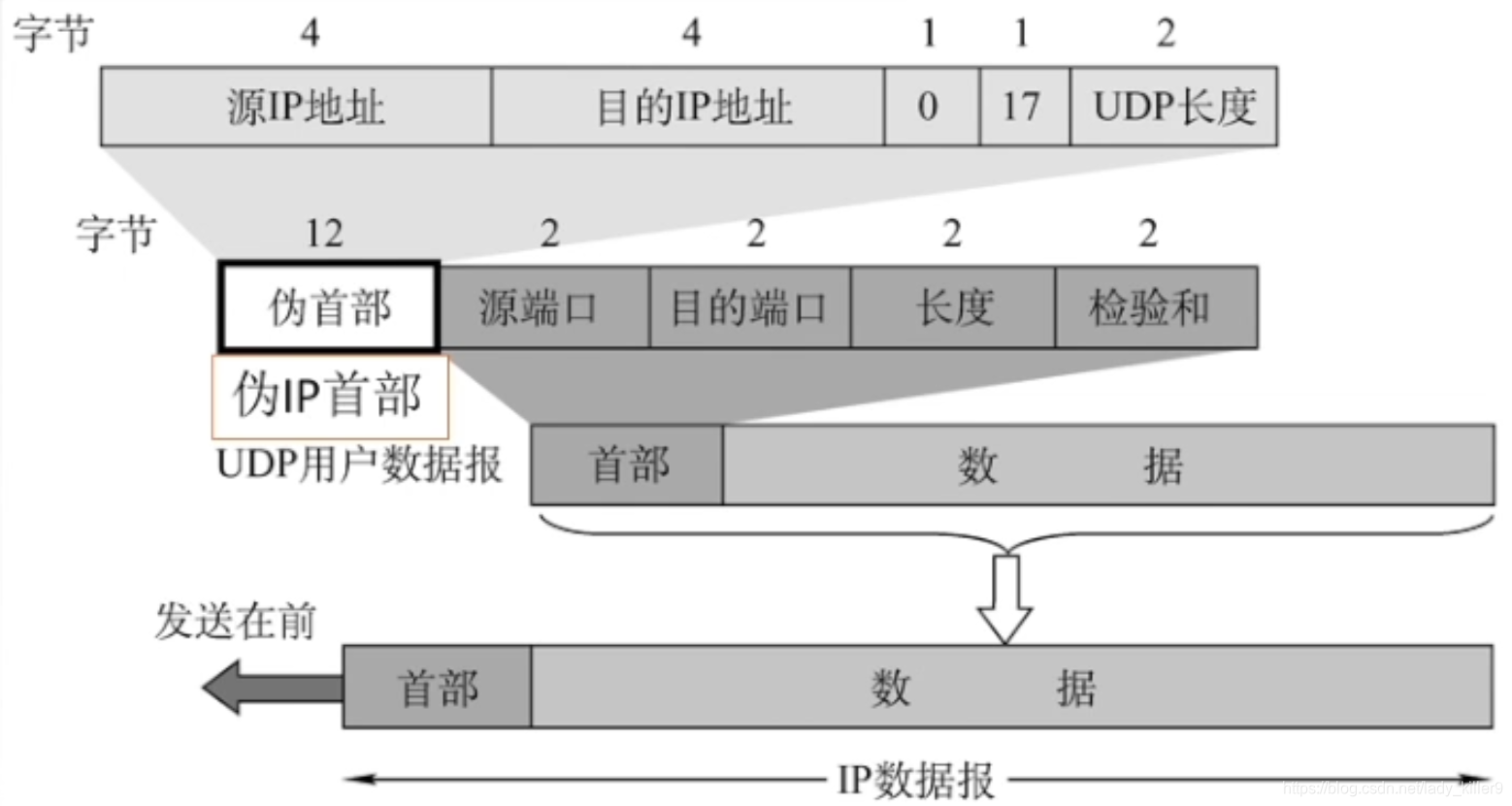

UDP伪首部

• 源IP地址：4个字节
• 目的IP地址：4个字节
• 0：1个字节，即0x00
• 17：1个字节，即0x11，封装UDP报文的IP数据包首部协议字段是17
• UDP长度：2个字节，UDP首部（8B）+数据部分长度，不包括伪首部

伪首部仅在计算校验和的时候才出现，不向下传送也不向上递交。

发送端校验

1. 填上伪首部
2. 全0填充检验和字段
3. 全0填充数据部分(UDP数据报要看成许多4B的字串接起来)
4. 伪首部+首部+数据部分采用二进制反码求和
5. 把和求反码，填入校验和字段
6. 去掉伪首部，发送

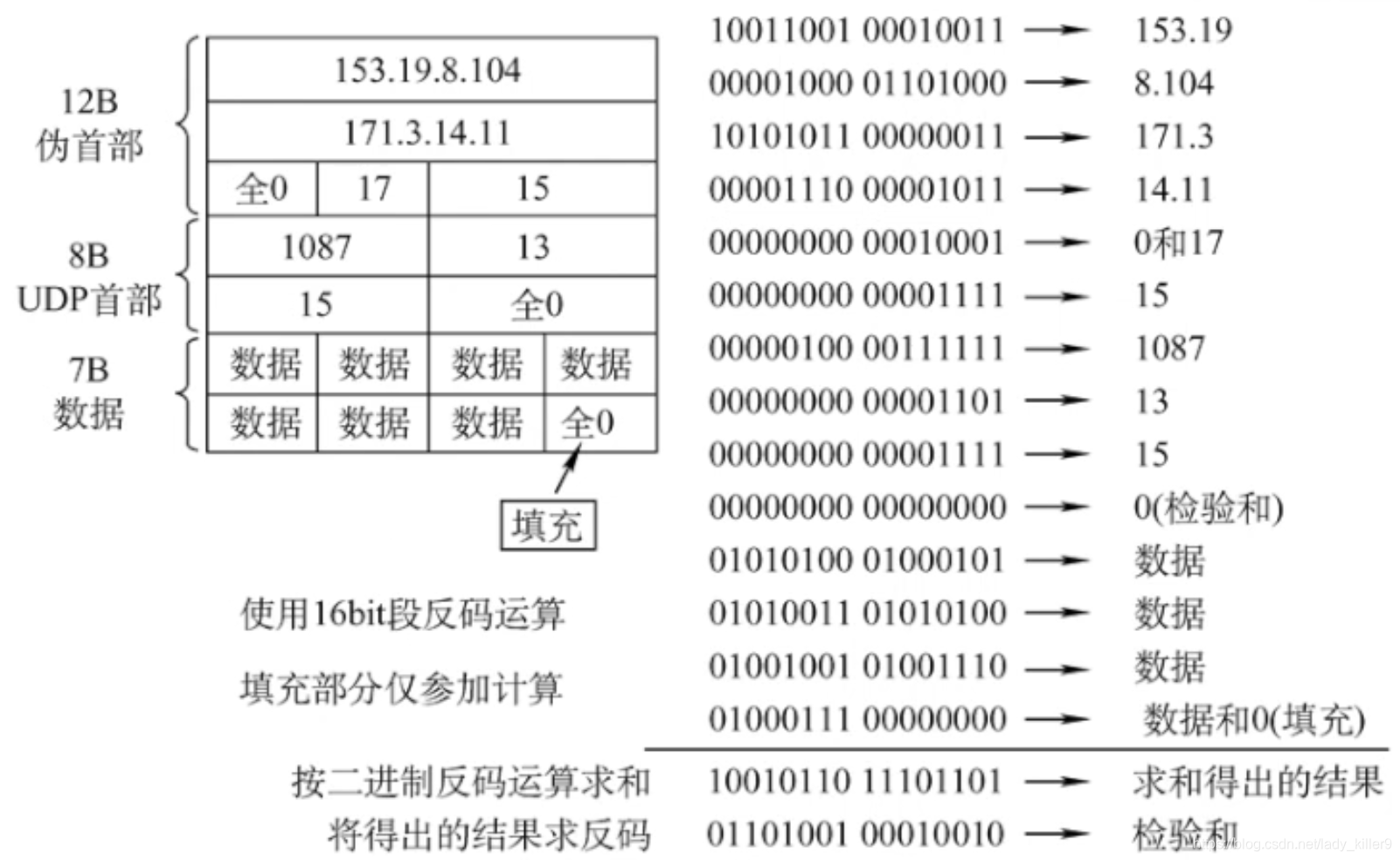

发送端计算校验和

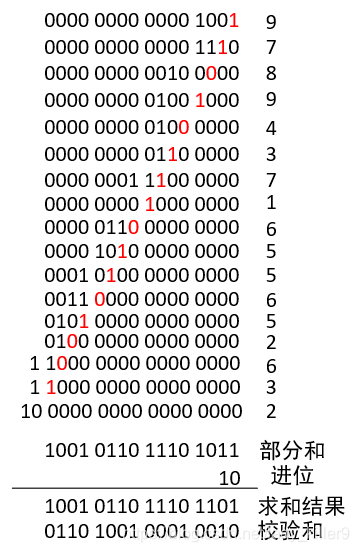

进位及回加

按列计算：9（1001），余1，进100；7+0=1（111），余1进11；7+1=8（1000），余0进100；...后续读者动手计算吧，记得多出去的进位回加到低位，如果不习惯一起算，可以两个加一次。16位的话按列计算16次左右，如果有二三十个相加的话，按列相加比较快速，使用16进制相加也会更快一点。

接收端校验

1.填上伪首部
2.伪首部+首部+数据部分采用二进制反码求和（校验和部分不是全0了，而是0110100100010010）
3.结果全为1，则无差错，否则丢弃数据报/交给应用层附上出差错的警告。

计算过程和上面一样，只是校验和变了。

这样的检验和， 既检查了UDP用户数据报的源端口号和目的端口号以及UDP用户数据报的数据部分，又检查了IP数据报的源IP地址和目的地址。

实战

UDP泛洪攻击（UDP Flood Attack），攻击者发送伪造源地址和端口不可达的UDP数据报，当受害系统接收到一个 UDP 数据报的时候，它会确定目的端口正在等待中的应用程序。当它发现该端口中并不存在正在等待的应用程序，它就会产生一个目的地址无法连接的ICMP数据包发送给该伪造的源地址。如果发送的足够多的，就会消耗受害系统的资源，造成攻击。和TCP是SYN攻击差不多，也是(D)DoS攻击的一种。

自己实现UDP客户端和服务器端可以查看文章：python-网络编程之socket

参考

《TCP/IP详解I》

《计算机网络（谢希仁）第七版》

RFC 768
