华为(eNSP) RIP实验配置过程

RIP协议：

（1）RIPv1不支持VLSM和CIDR，RIPv2支持VLSM和CIDR

（2）路由最大支持跳数是16跳。

（3）基于UDP520端口。

（4）RIPv1使用广播更新，RIPv2使用组播更新

（5）RIPv1不提供认证，RIPv2提供明文和MD5认证

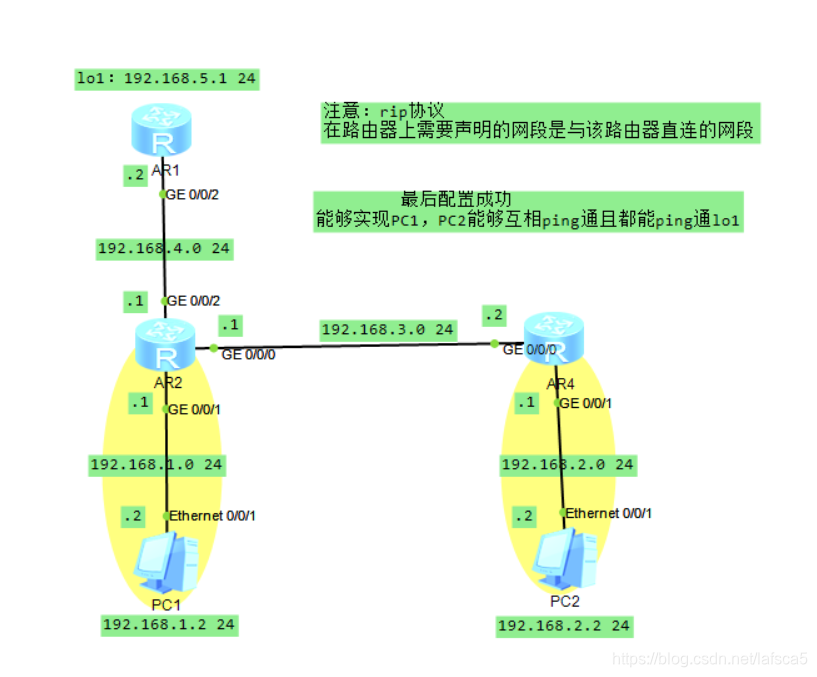

实验拓扑图

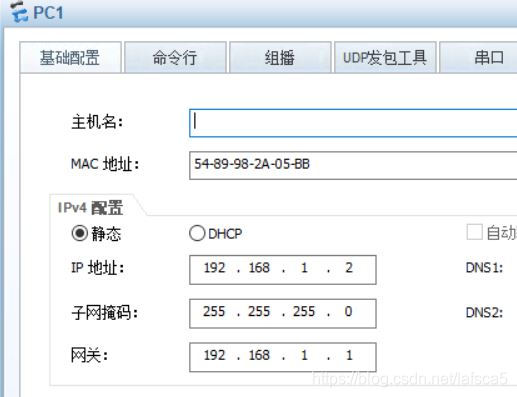

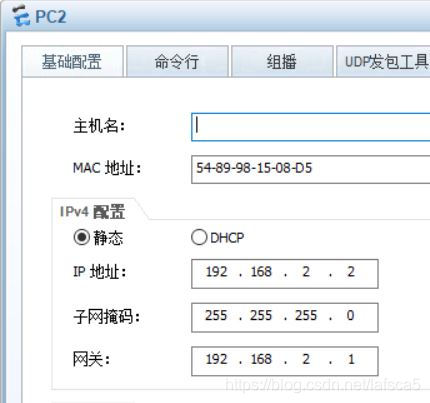

（1）第一步：配置PC1，PC2的IP地址和网关

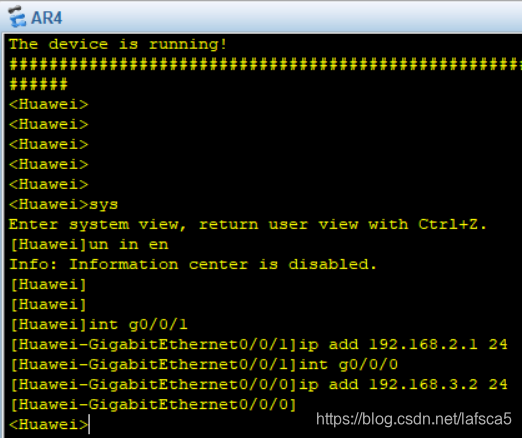

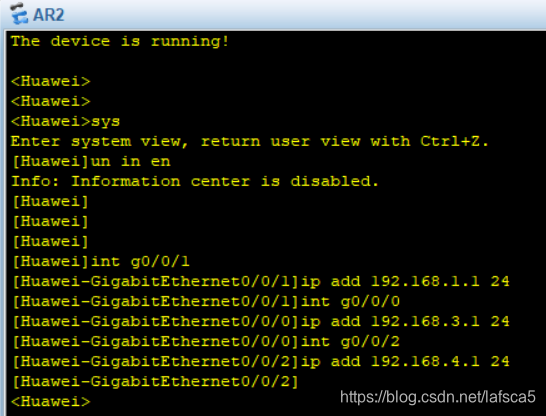

（2）配置路由器各端口IP地址（注意此步配置完后进行主机ping通网关试验，可以提前排查错误，防止后面命令堆积不容易找错误！）

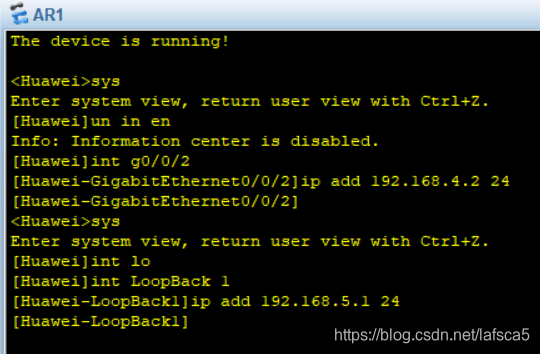

此处LookBack 1是用来充当一台外网主机使用，也为了检验后面PC1，2能否ping到该网段。

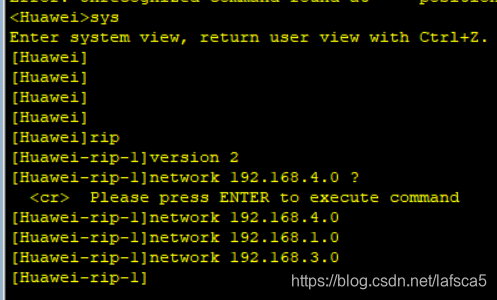

（3）第三步：配置RIP协议（注意：声明网段为路由器直连网段）

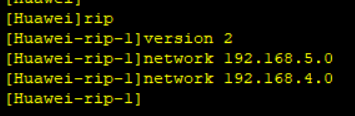

AR1配置：

AR2配置：

AR4配置

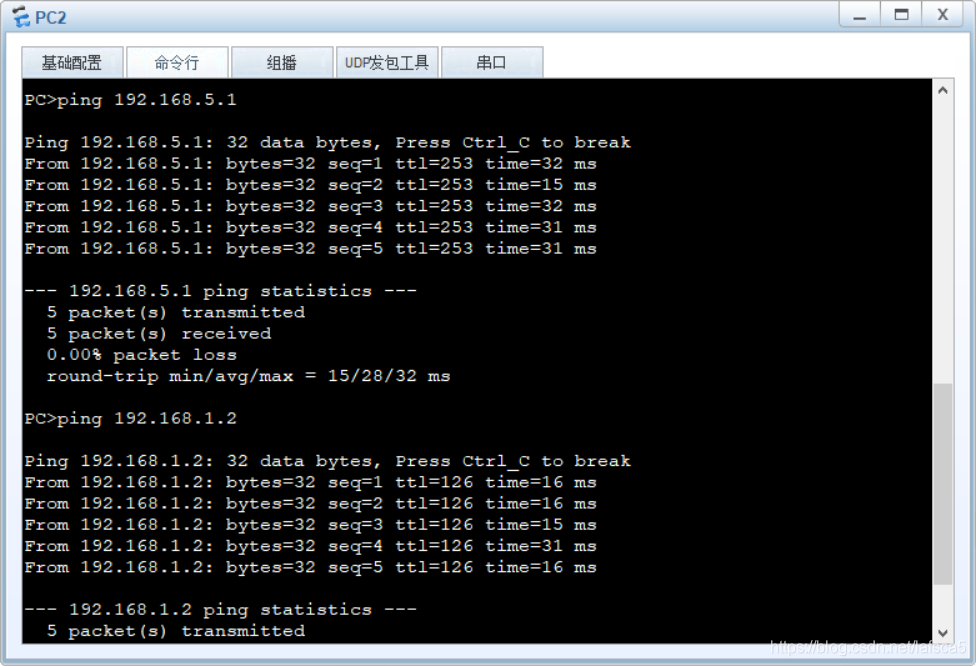

（4）Ping通测试


（5）查看路由表（当你出现了问题的时候可以比较下路由表有什么不同）
AR1：

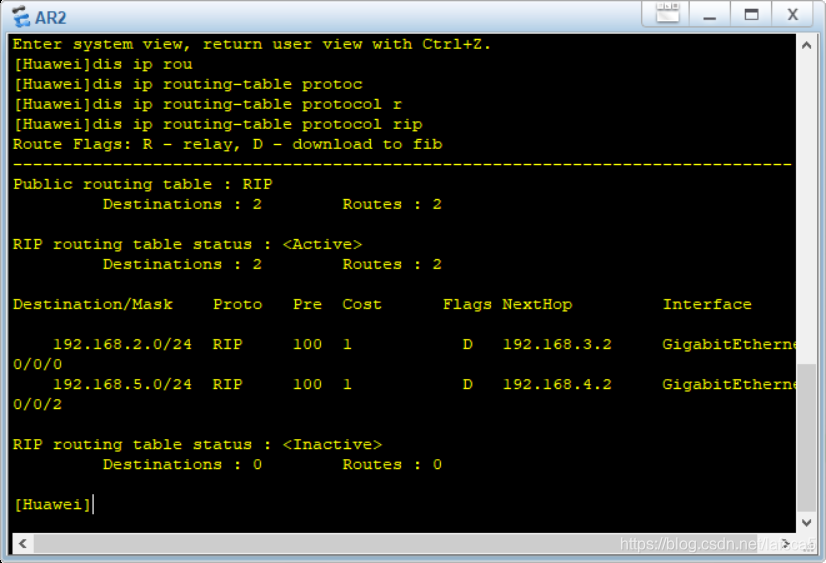

AR2：

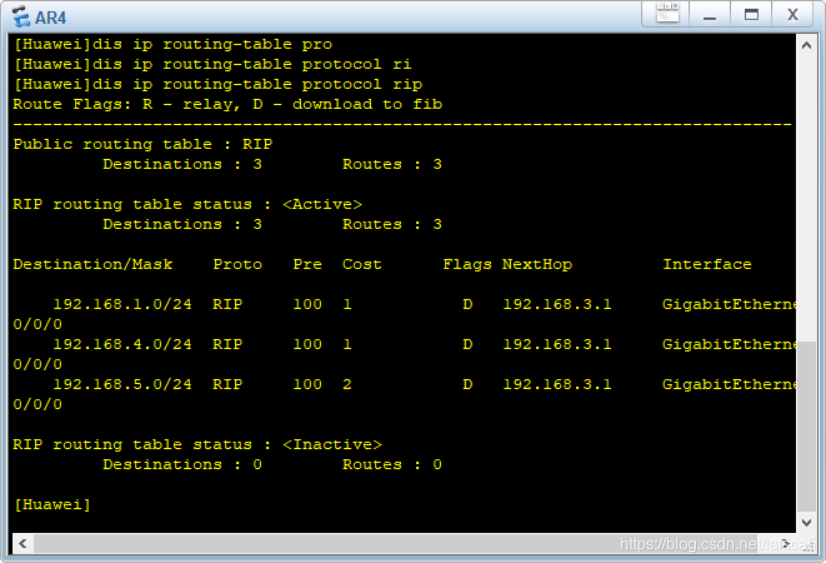

AR4：
