引言

单播、组播、广播和未知单播是通信产品经常需要测到的业务流，工作中经常用到思博伦公司的TestCenter来测试产品这四种业务流的吞吐性能。本文以交换机为例，介绍使用TestCenter测试组播流的方法，需要添加组播客户端，添加组播源，和测试组播流。

准备工作

1、一台配置好IGMP snooping的交换机，TestCenter的两个接口接到交换机上

2、连接TestCenter

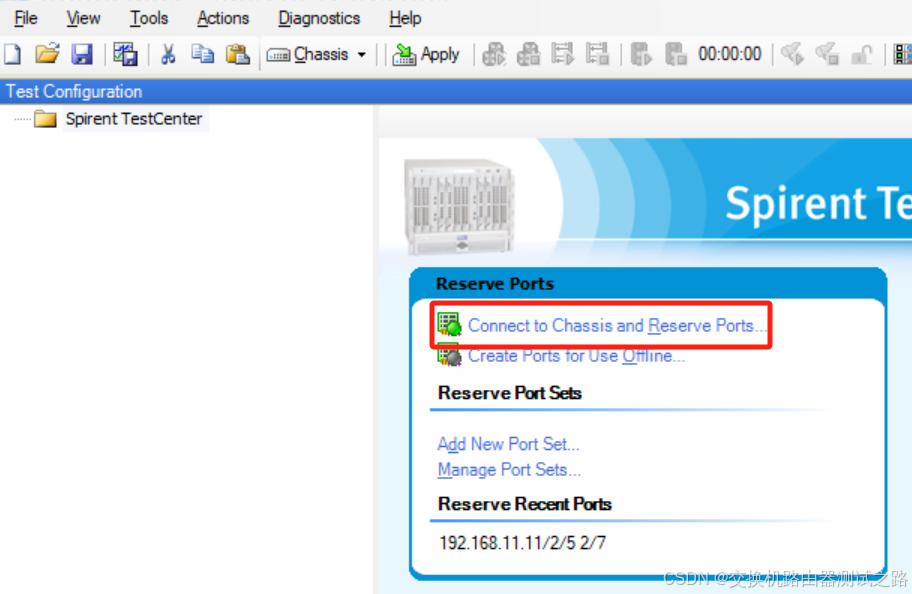

打开test center管理客户端，点击“Connect to Chassis and Reserve Ports”，连上TestedCenter机框

3、选择测试接口

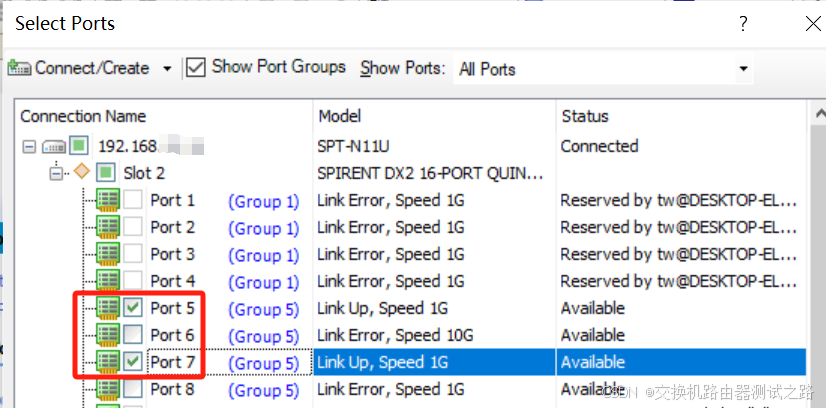

勾选测试用的接口，如下Port5和Port7，其中Port5作为组播源接口，Port7作为组播客户端接口

单个组播客户端+单个组播流场景

添加组播device

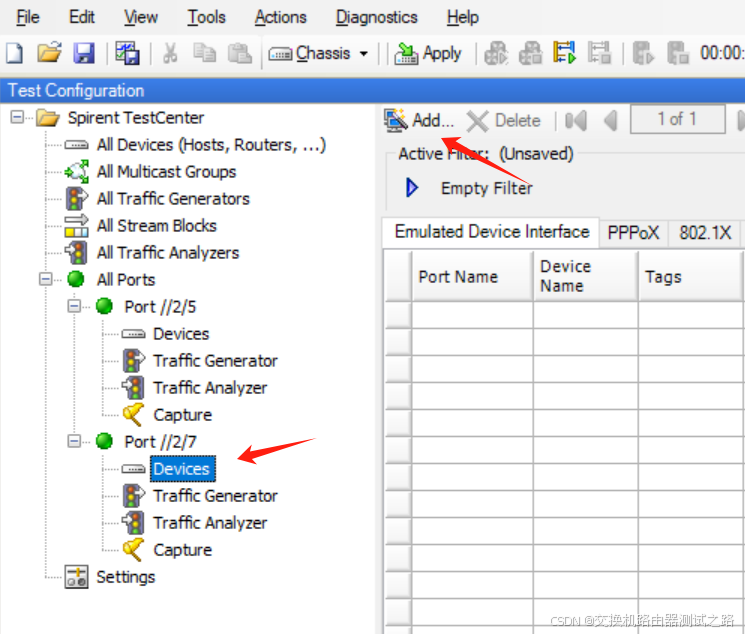

1、先点击Port7下的devices，再点击Add按钮

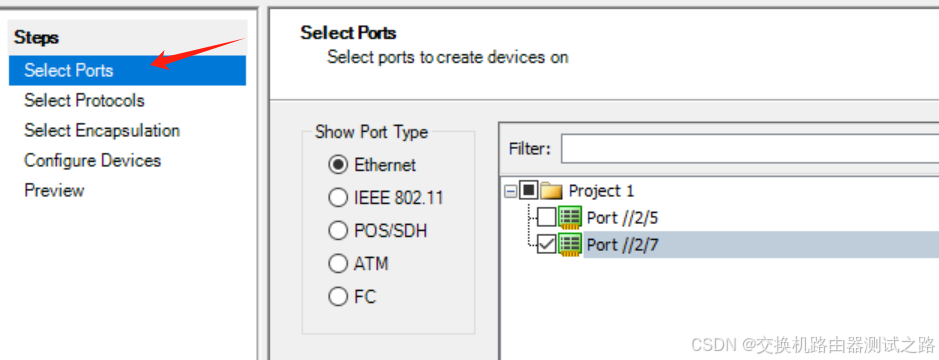

2、在select ports页面，保持如下配置，点击下一步

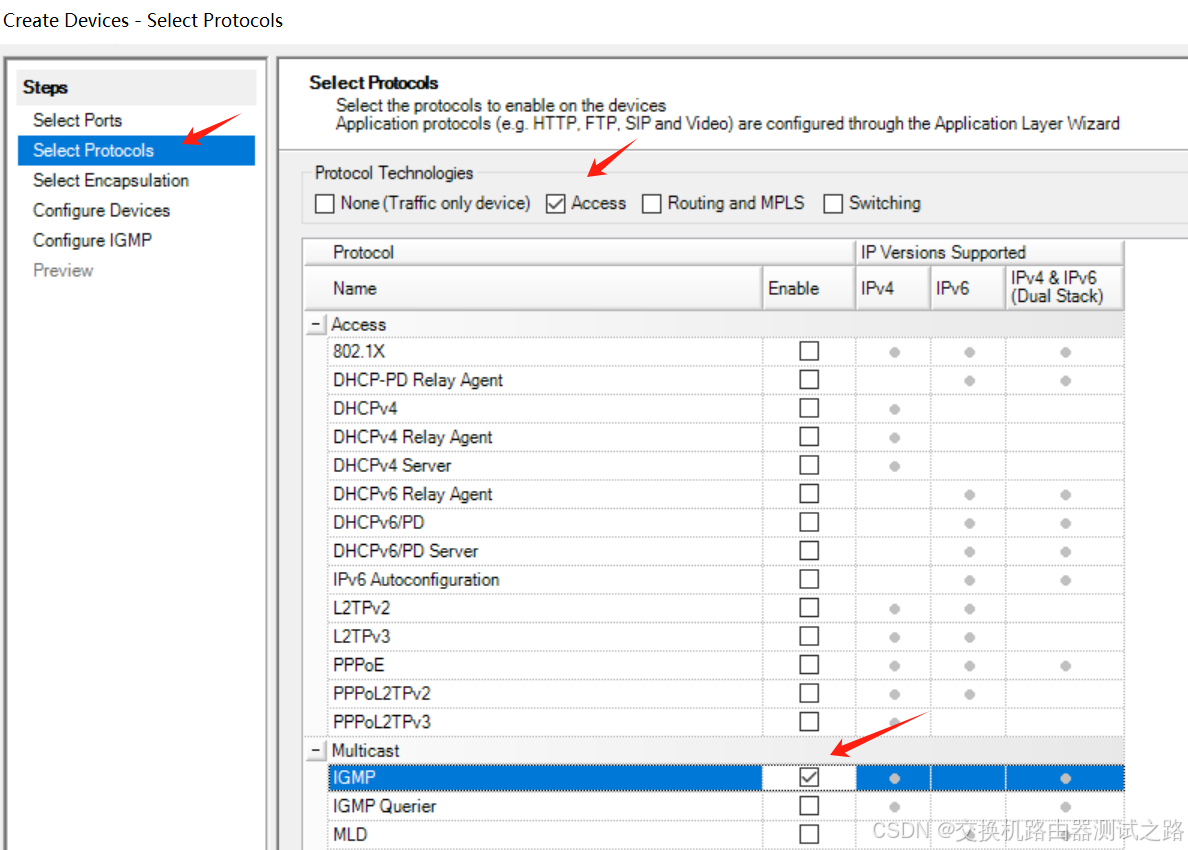

3、在select protocol页面，勾选Access选择框，然后勾选IGMP

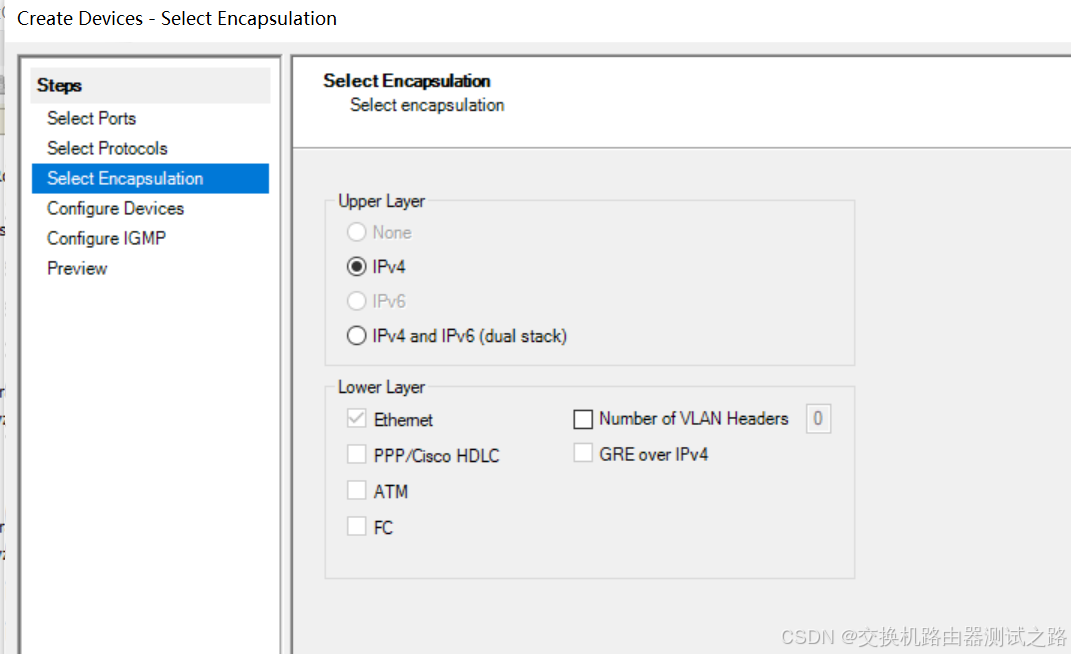

4、在Select Encapsulation页面，默认是IPv4，点击下一步

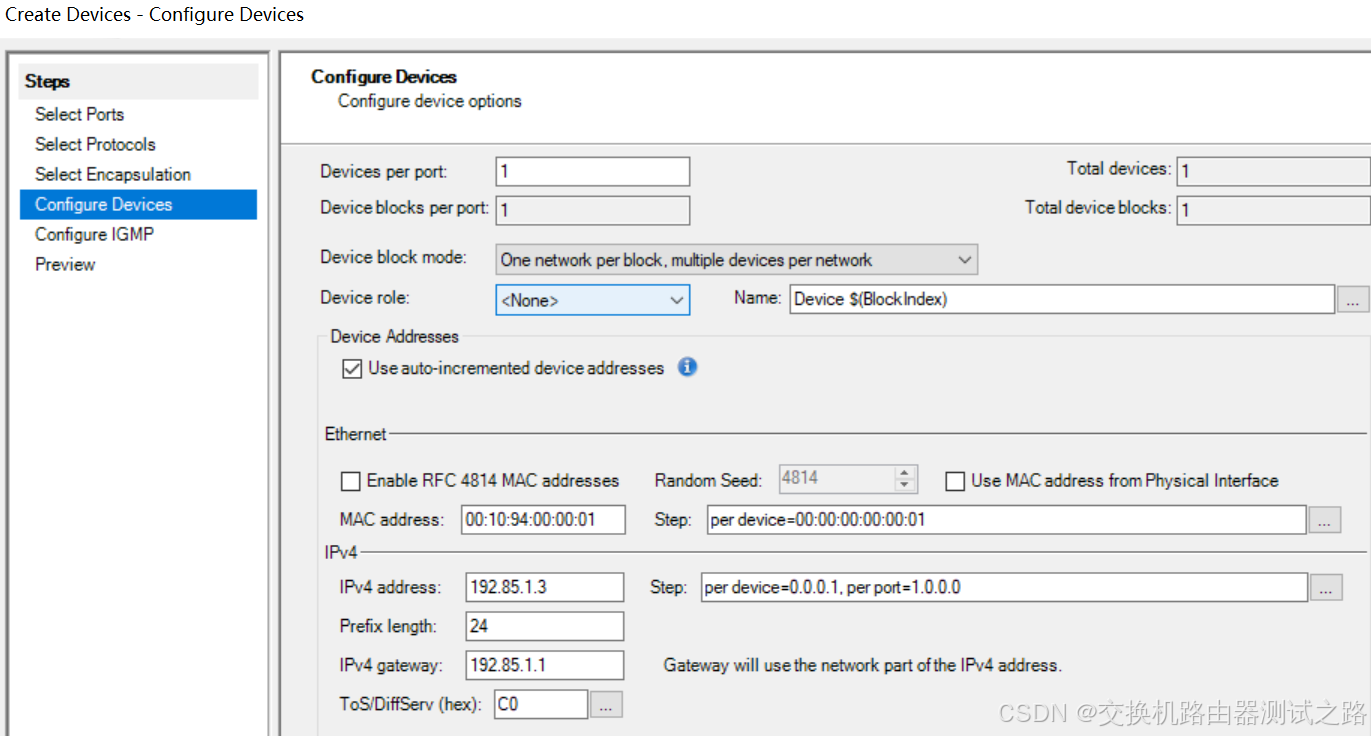

5、在configure device 页面，保持默认配置，点击下一步

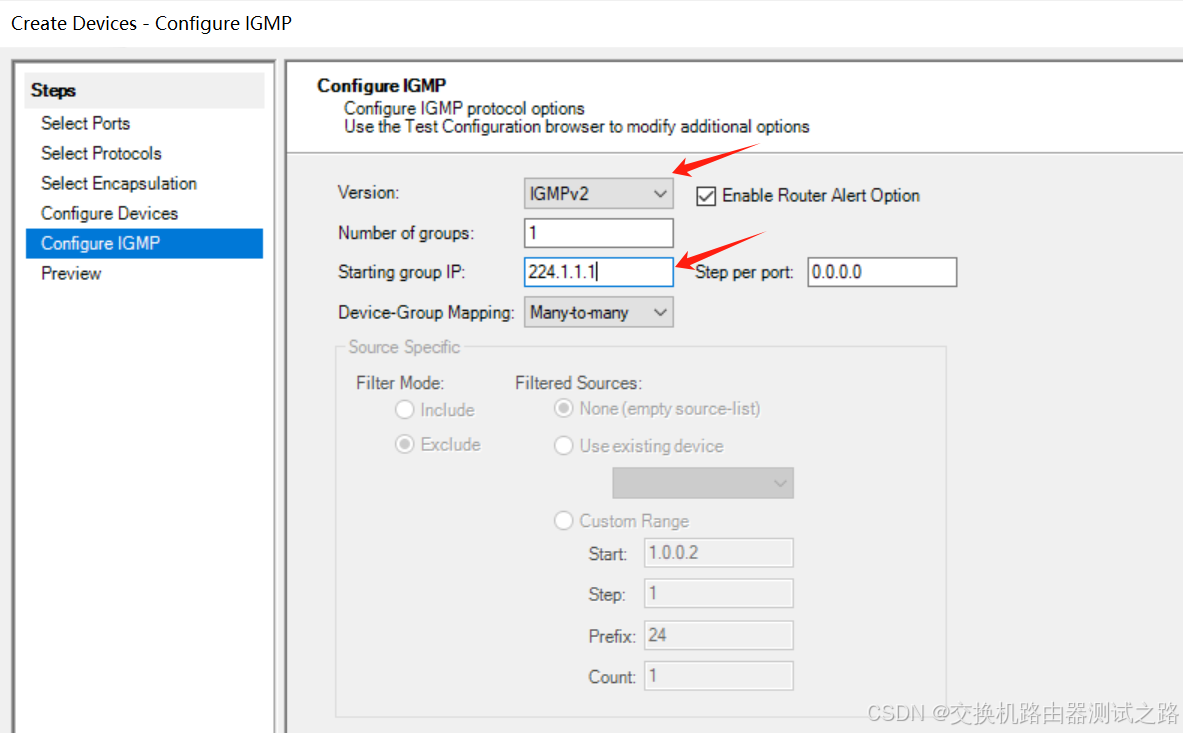

6、在Configure IGMP页面，按需求设置IGMP版本和组播地址，如下设成IGMP2，组播地址为单个组播源224.1.1.1

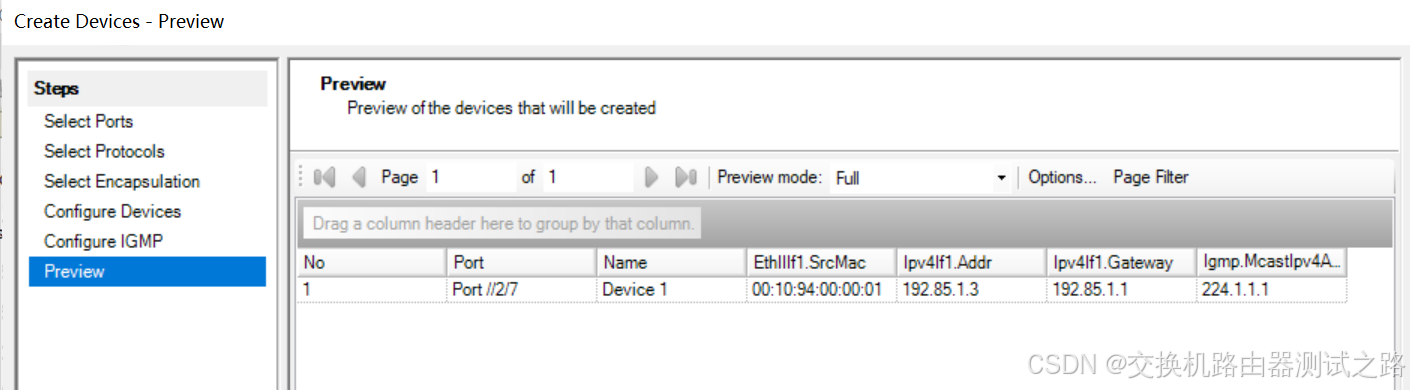

7、在preview页面，点击完成按钮

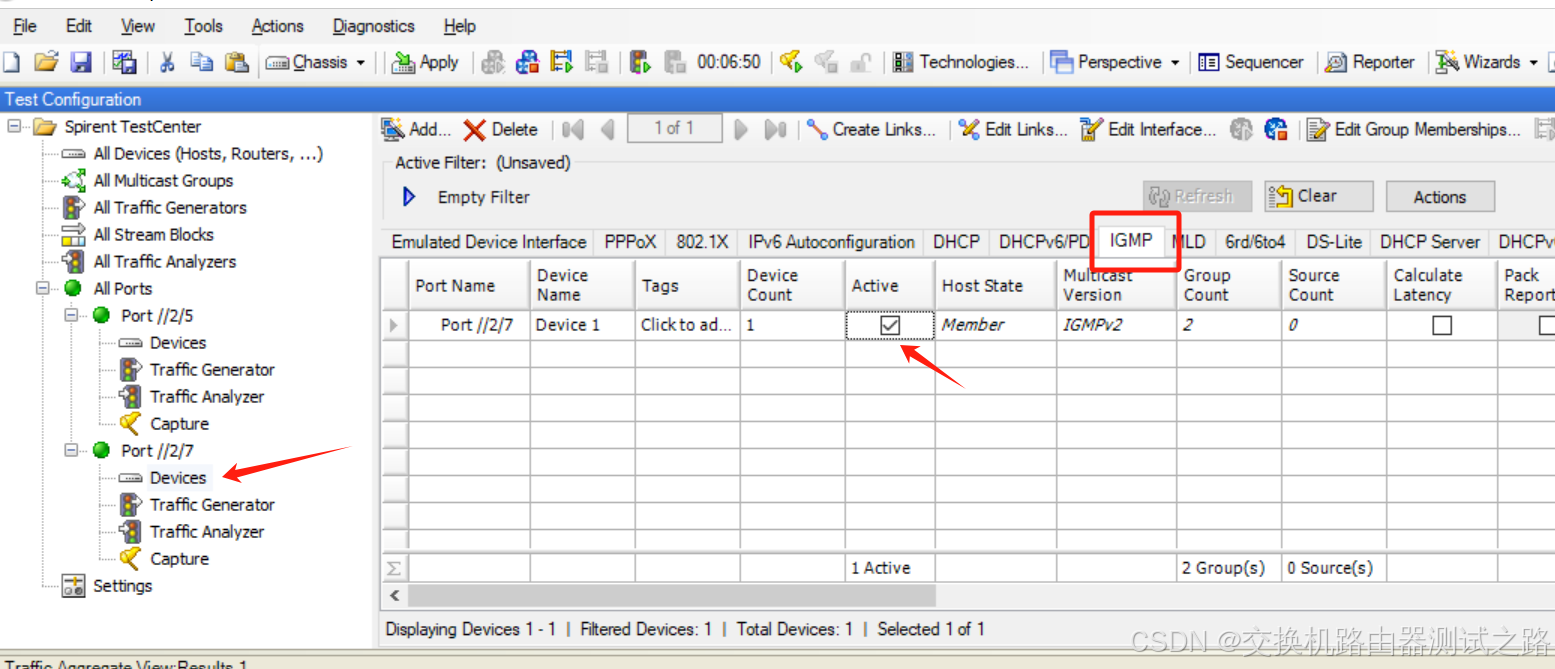

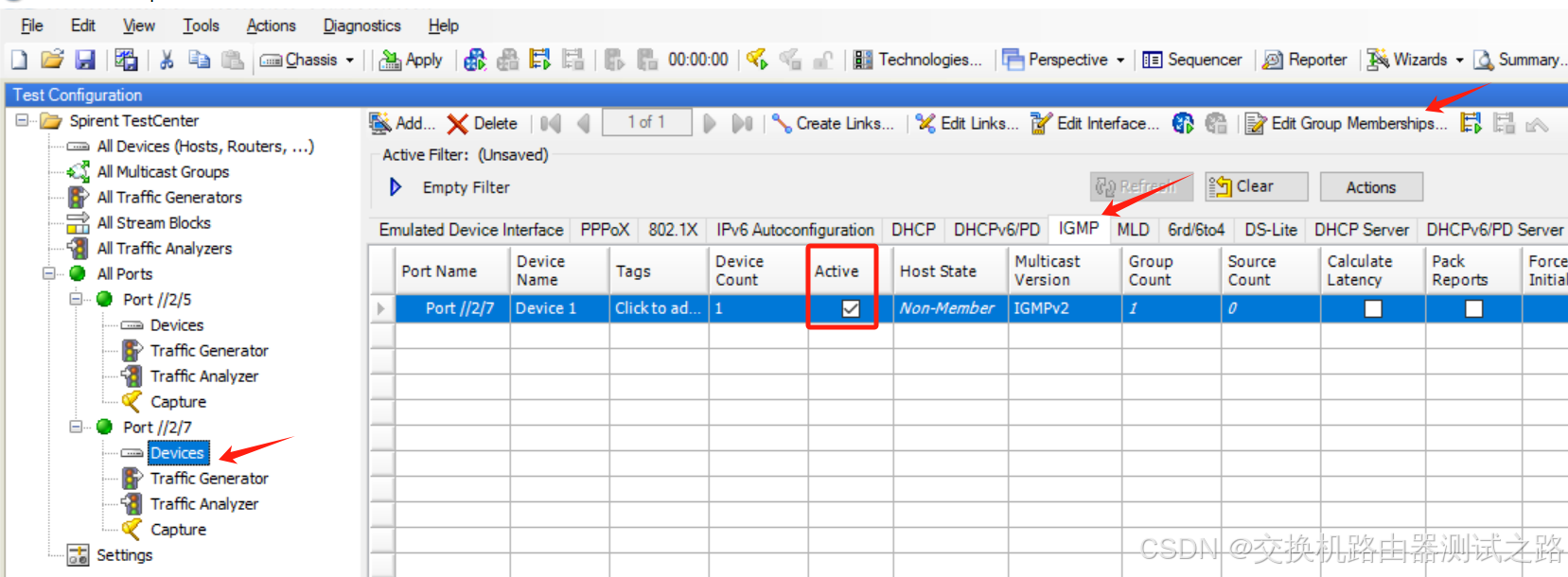

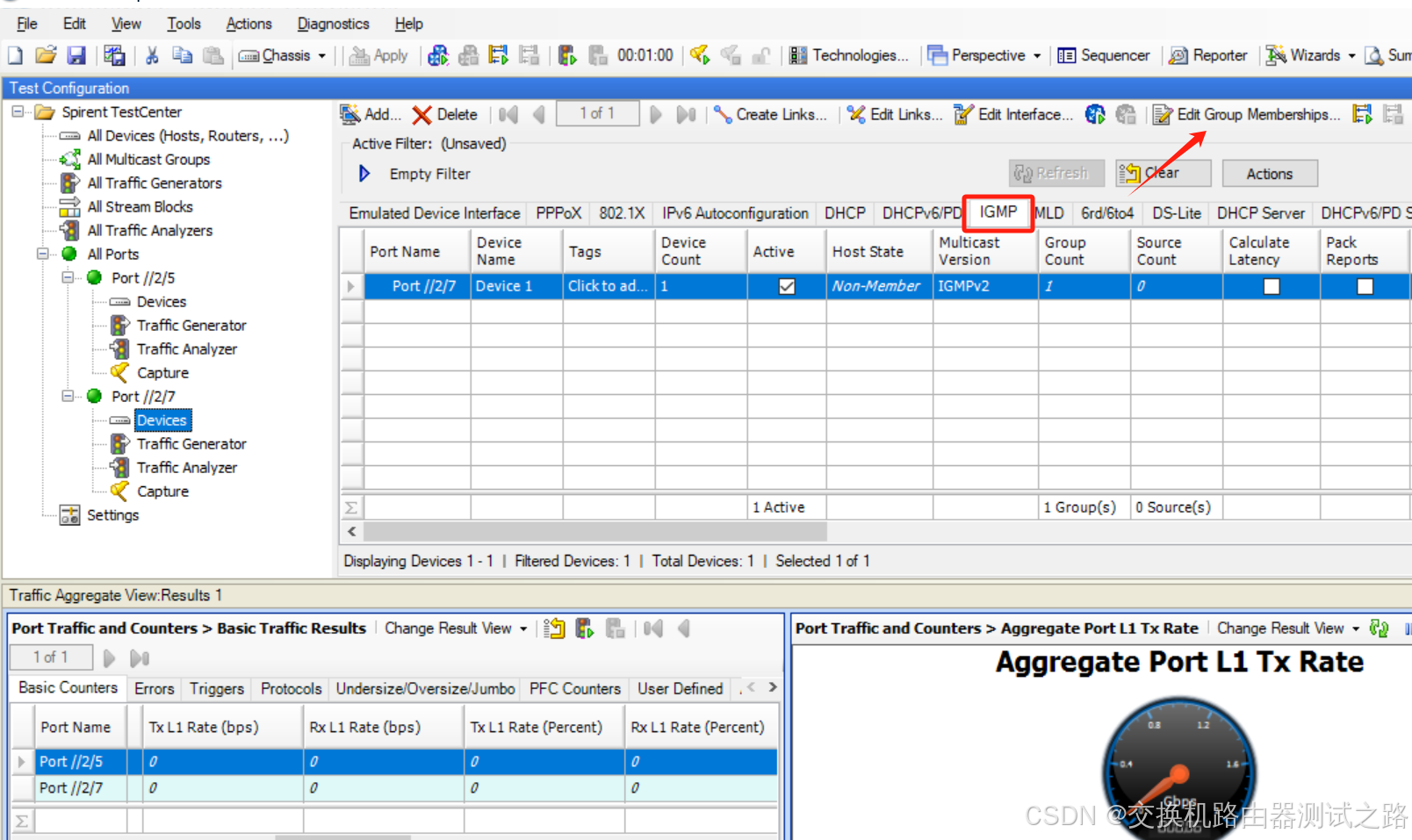

8、再次点击port7下的devices，可以看到已经添加组播客户端device 1，切换到IGMP页，可以看到Active是勾选的，表示该device是组播客户端

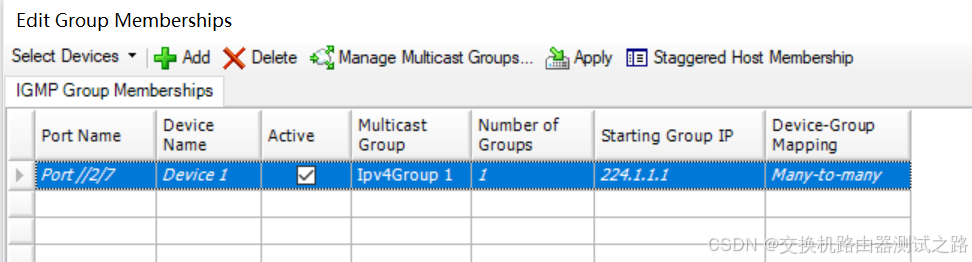

9、点击Edit Group Membership，可以看到device 1加入组播组224.1.1.1

添加组播源

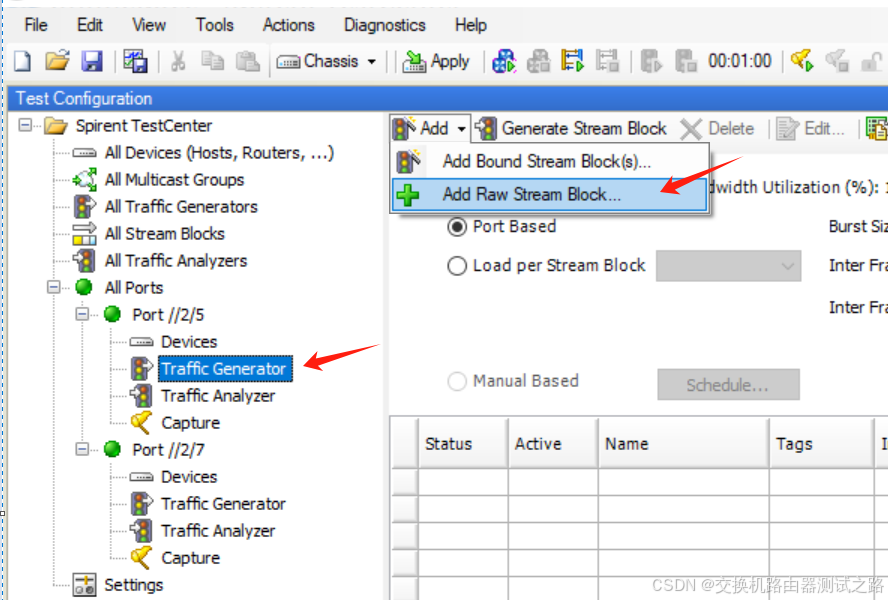

1、点击Port5下的Traffic generator，点击Add按钮，选择Add Raw Stream Block

2、在General页面，修改流名称，并配置帧长度

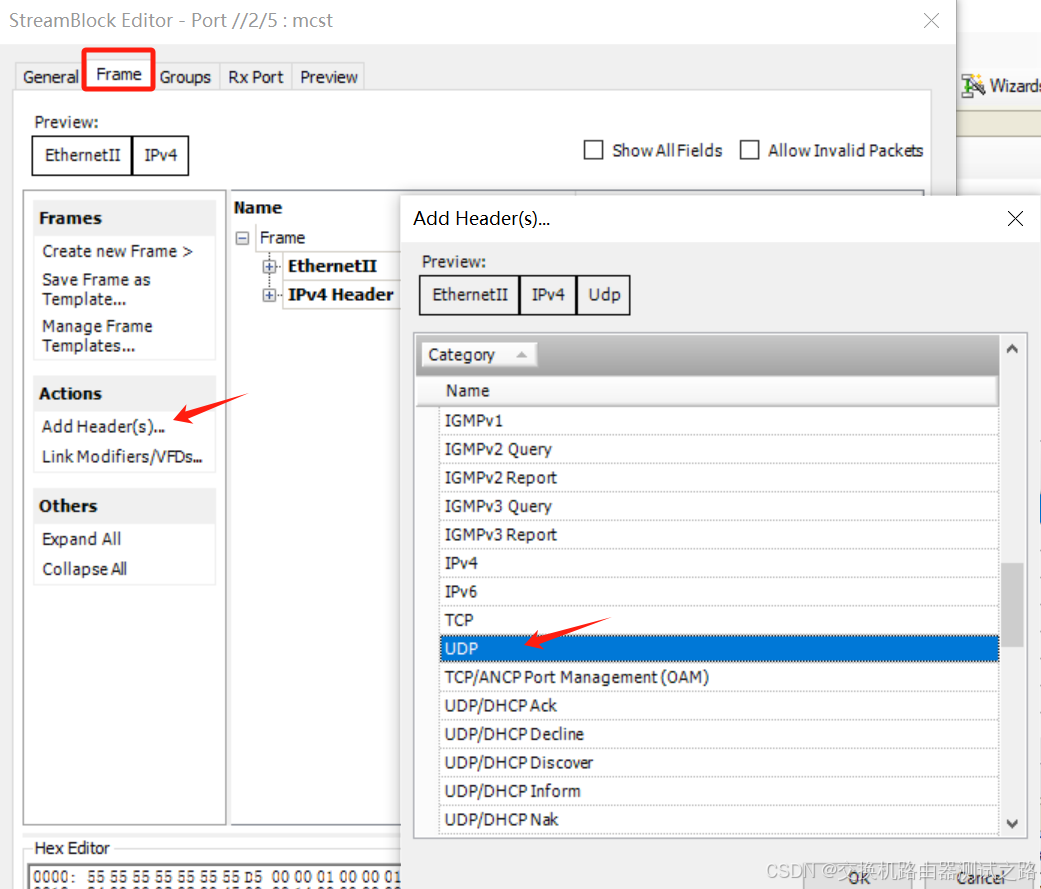

3、在Frame页面，点击“Add Header”，添加UDP报头

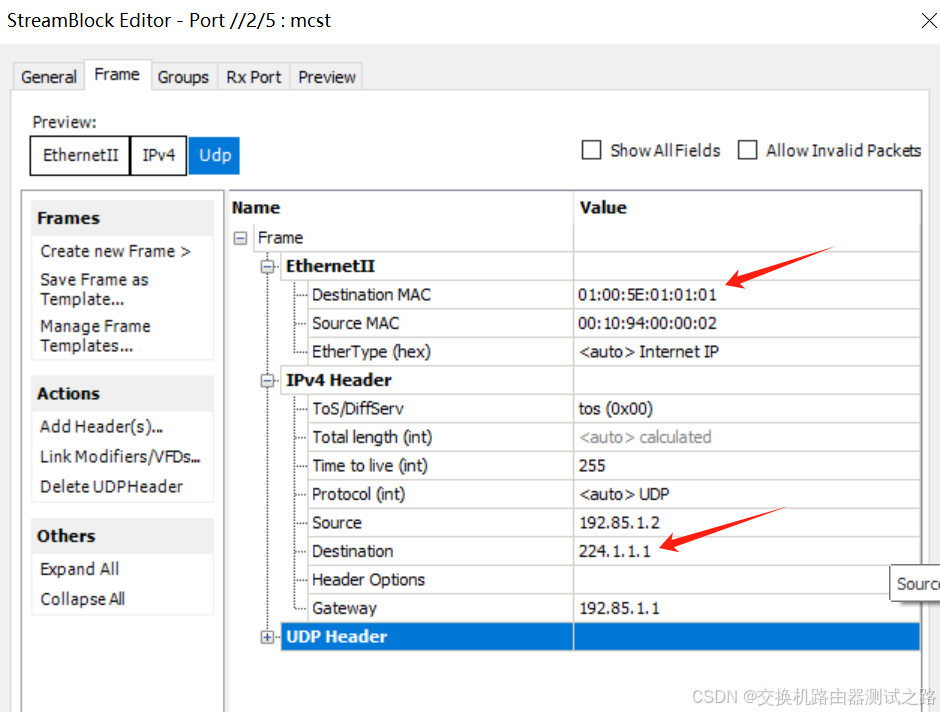

4、然后点开以太网和IP报头，修改目的mac为组播mac地址和目的IP地址，224.1.1.1的组播mac地址是01:00:5E:01:01:01；

注：组播mac地址和组播地址存在映射关系，组播mac的前24位固定为01:00:5E，第25位固定为0，后23位取组播地址的后23位。以224.1.1.1为例，转化成二进制是11100000 00000001 00000001 00000001，后23位是0000001 00000001 00000001，加上前24位01:00:5E，第25位0，组合起来是01:00:5E:01:01:01。

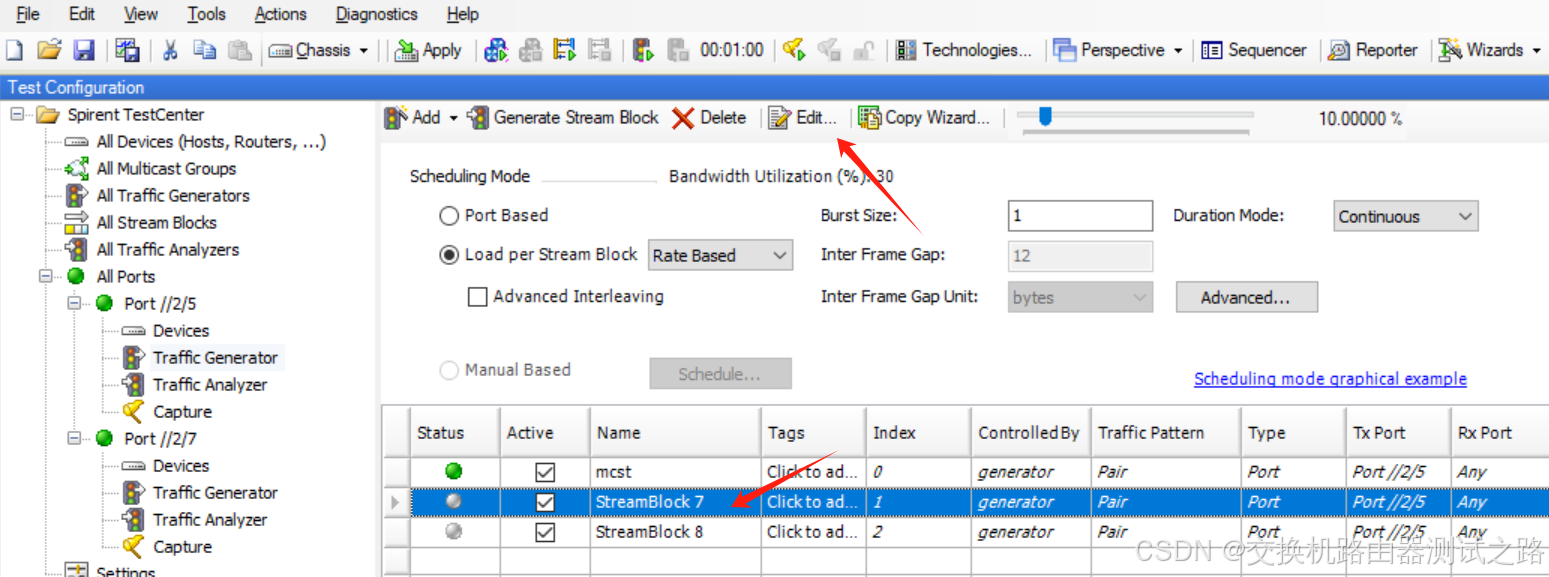

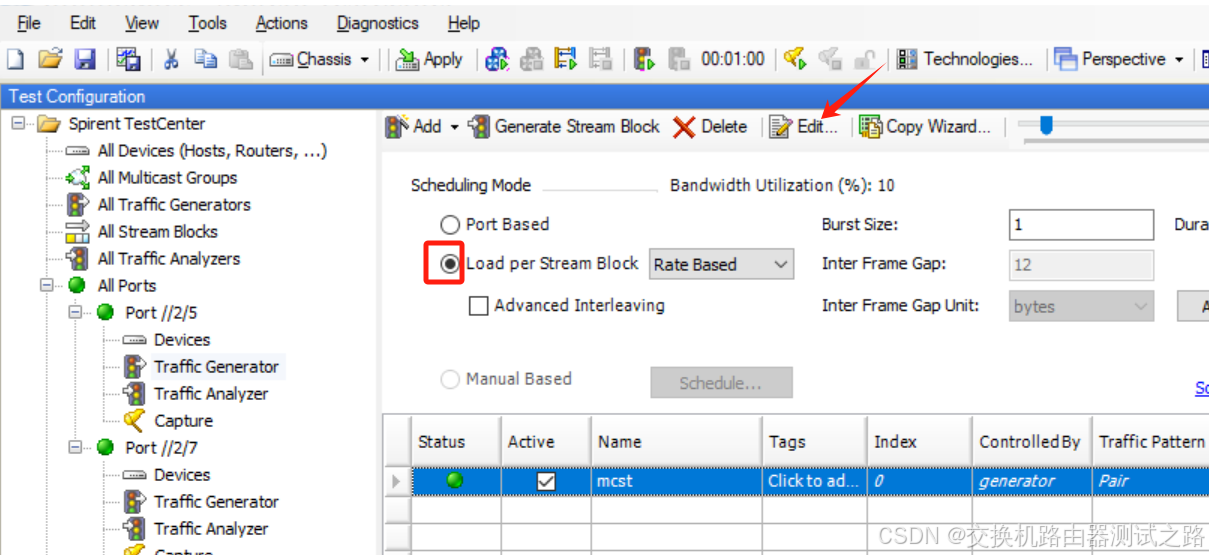

5、通常一个接口会发多条流，建议按流设置发包速率；勾选Load per Stream Block，点击Edit，

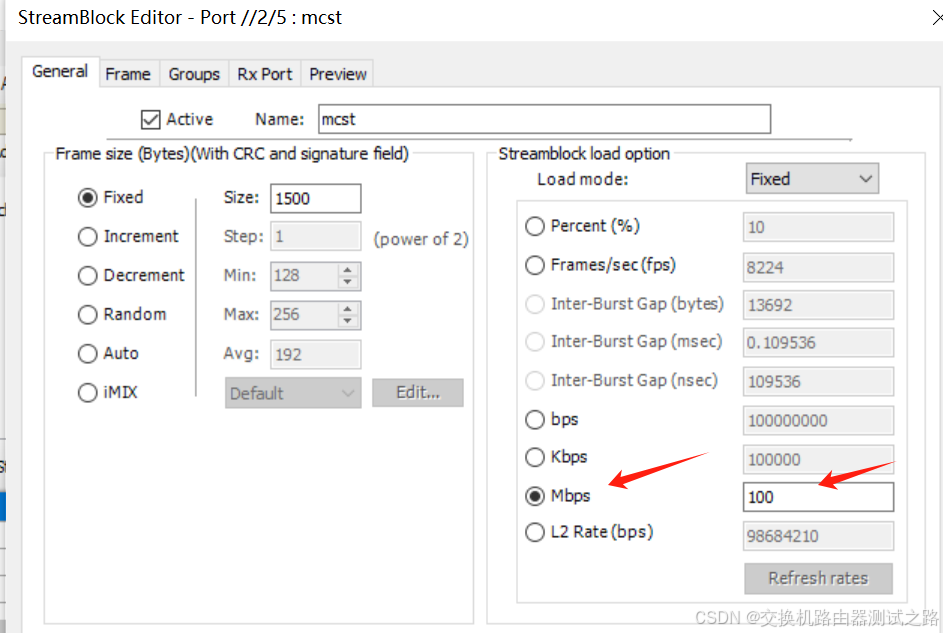

6、选择流发包模式和速率，通常测性能时选Mbps发包，测流统计时选按帧发包

测试组播流

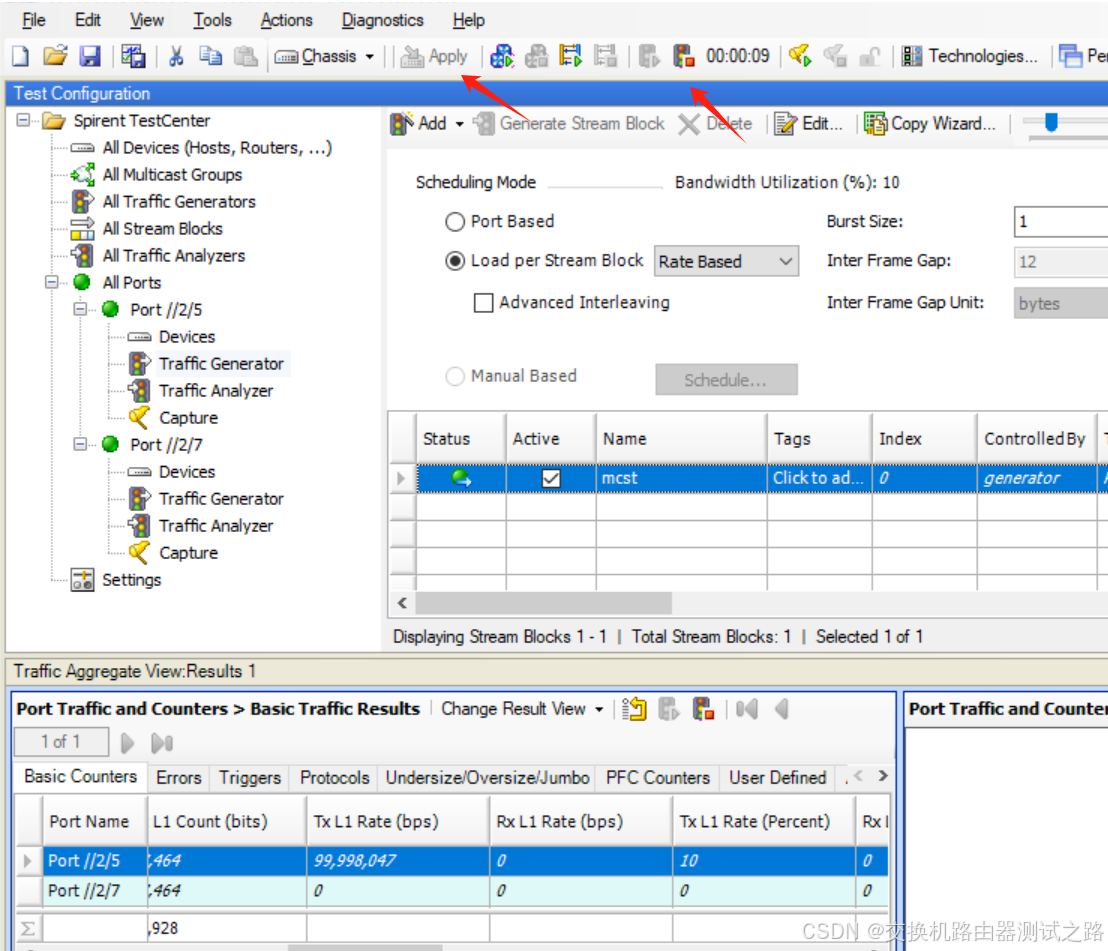

1、点击Apply按钮和发流按钮，Port5开始发送组播流

2、在接口流量统计中可以看到port5的发包速率是100Mbps，Port7收包速率是0Mbps，这是因为Port7的组播客户端还没发出加入组播的请求报文（如果产品不支持IGMP snooping，组播流可能会在所有接口洪范，这样port7没发出加入报文会收到组播流）

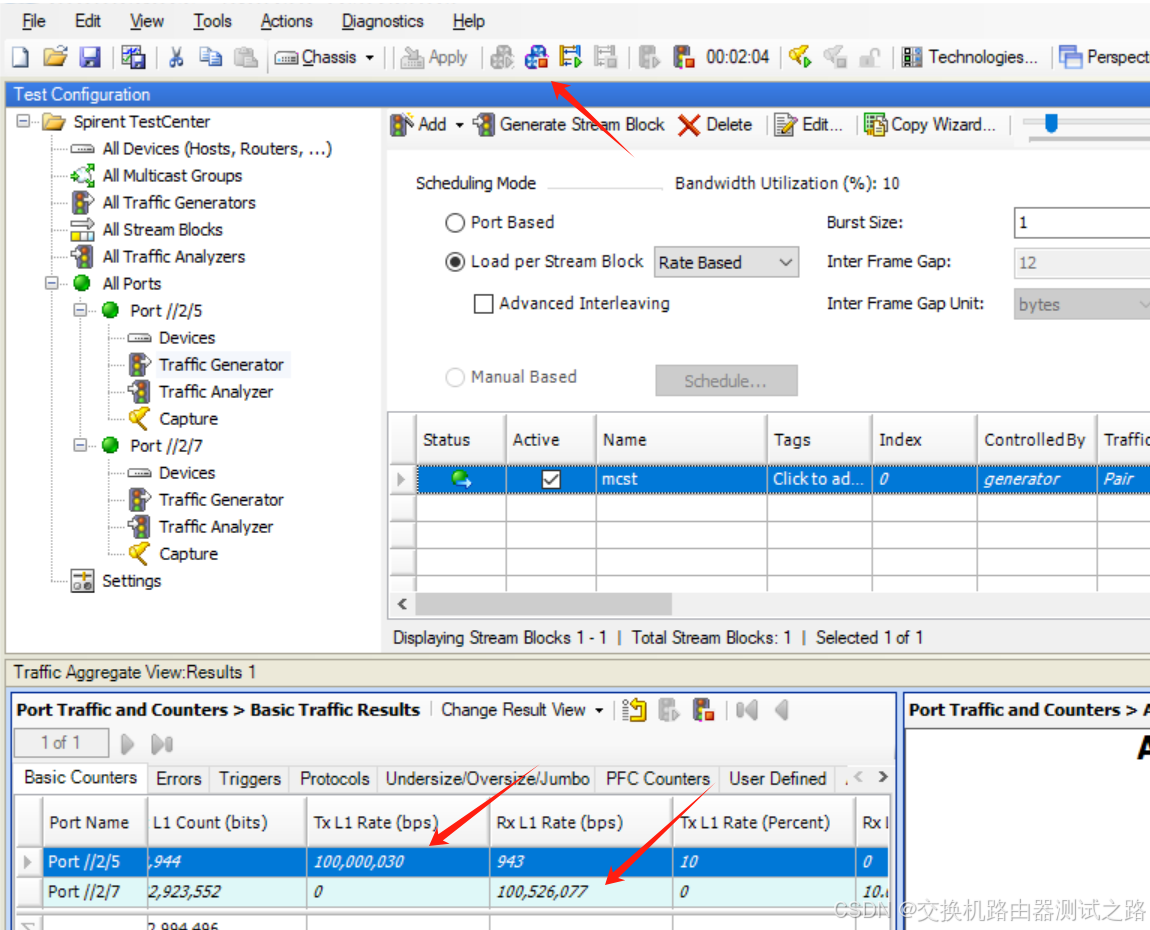

3、点击开始所有device的按钮，device1发出加入组播224.1.1.1的请求，几秒内就可以看到Port7的接收速率变成100Mbps，说明组播流正常收发。

4、点击停止发流和停止device按钮，结束组播流收发

单个组播客户端+多个组播源场景

1、测试要求改成device1只加入组播源224.1.1.2和224.1.1.3

2、点击Port7下的devices，选中device1，切换到IGMP页，点击“edit group memberships”

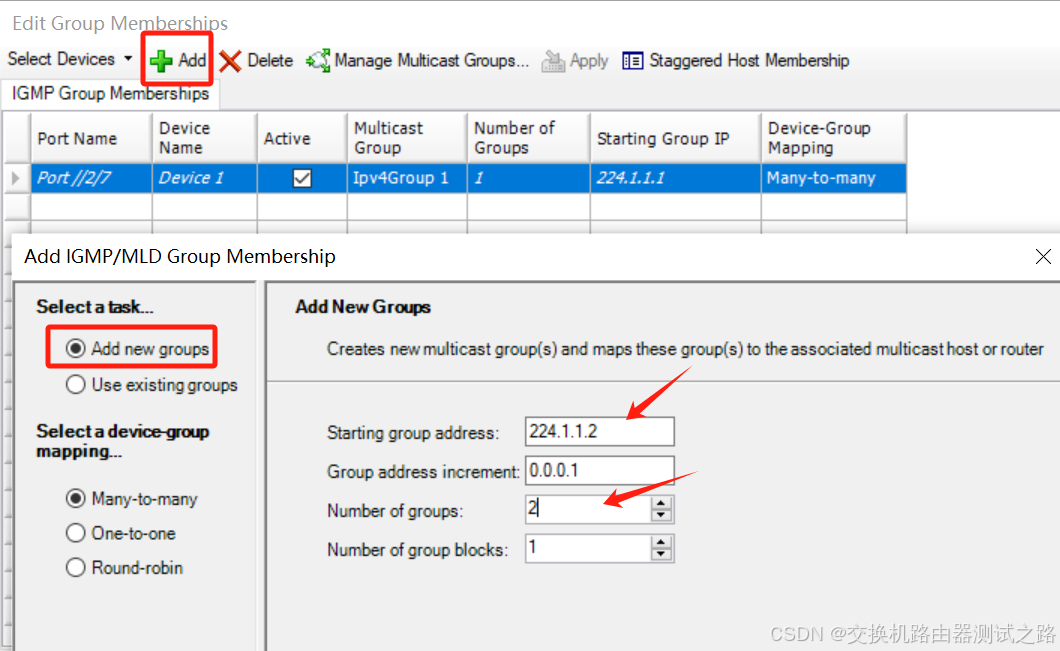

3、点击Add按钮，勾选Add new group，starting group address填224.1.1.2，Group address increment保持0.0.0.1，Number of groups填2，Number of group blocks填1

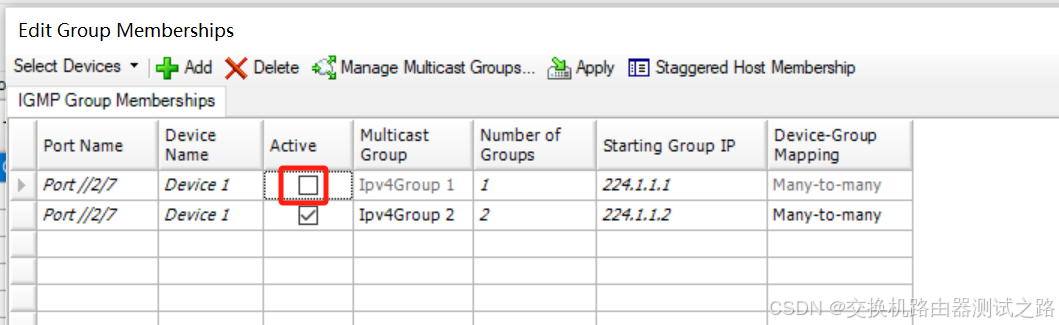

4、将224.1.1.1的active去勾选，表示device不再加入组播224.1.1.1

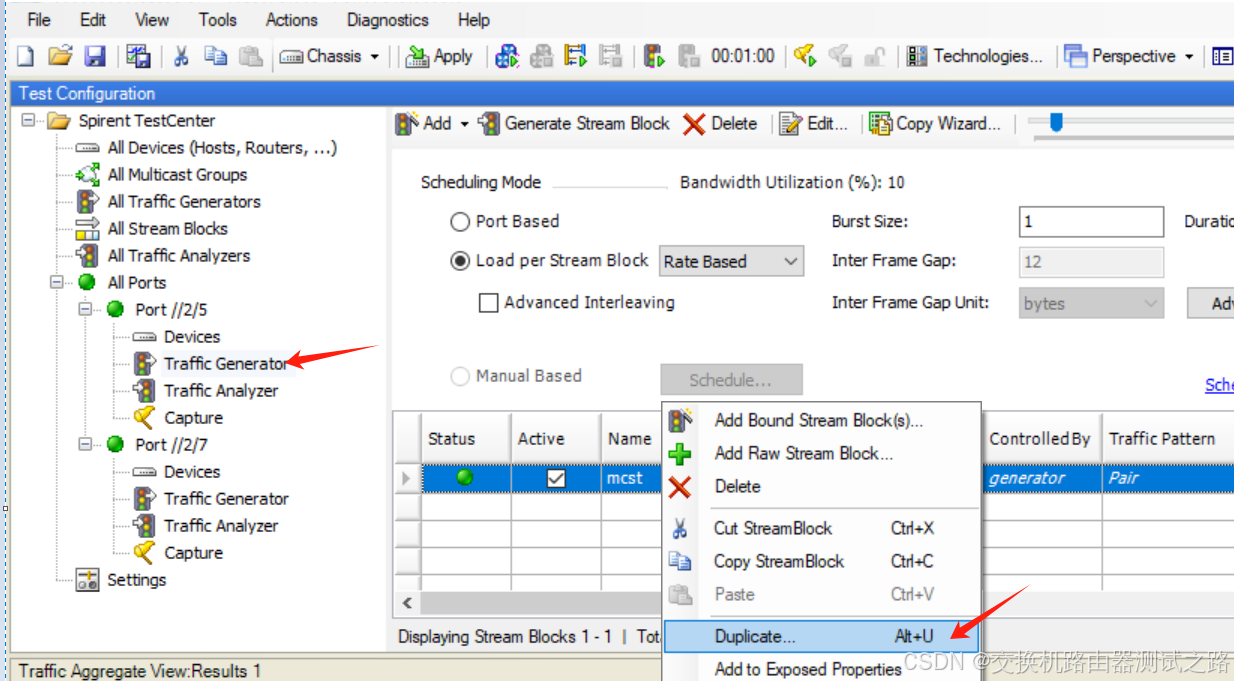

5、在Port5下traffic generator页，选中组播流224.1.1.1，右键选中duplicate

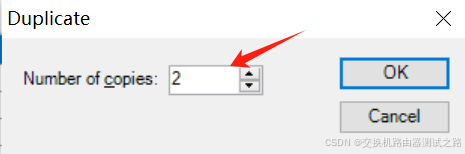

6、输入2，表示复制两份流

7、选中新增的流，点击Edit按钮

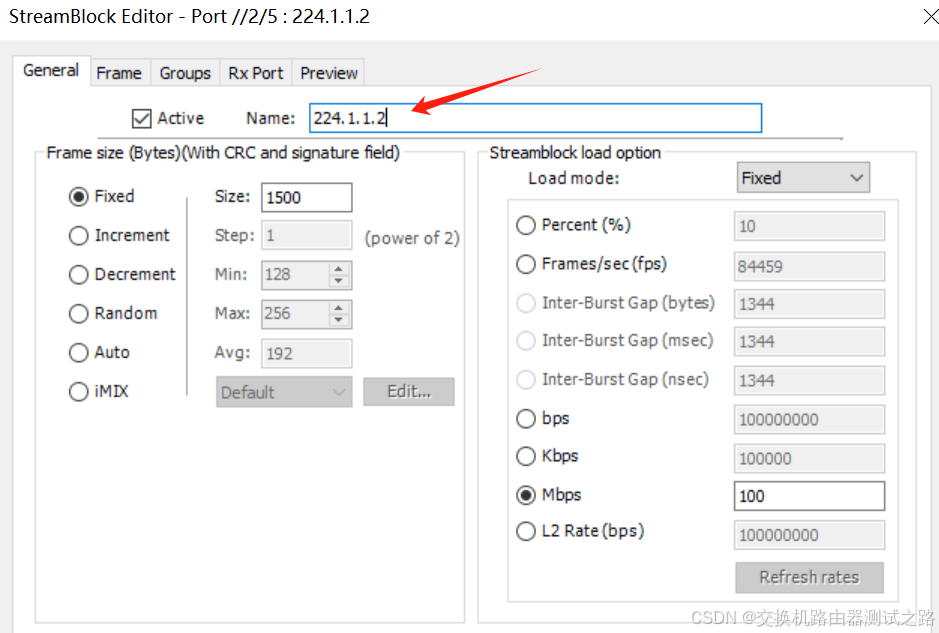

8、修改流名称为224.1.1.2和224.1.1.3，方便识别

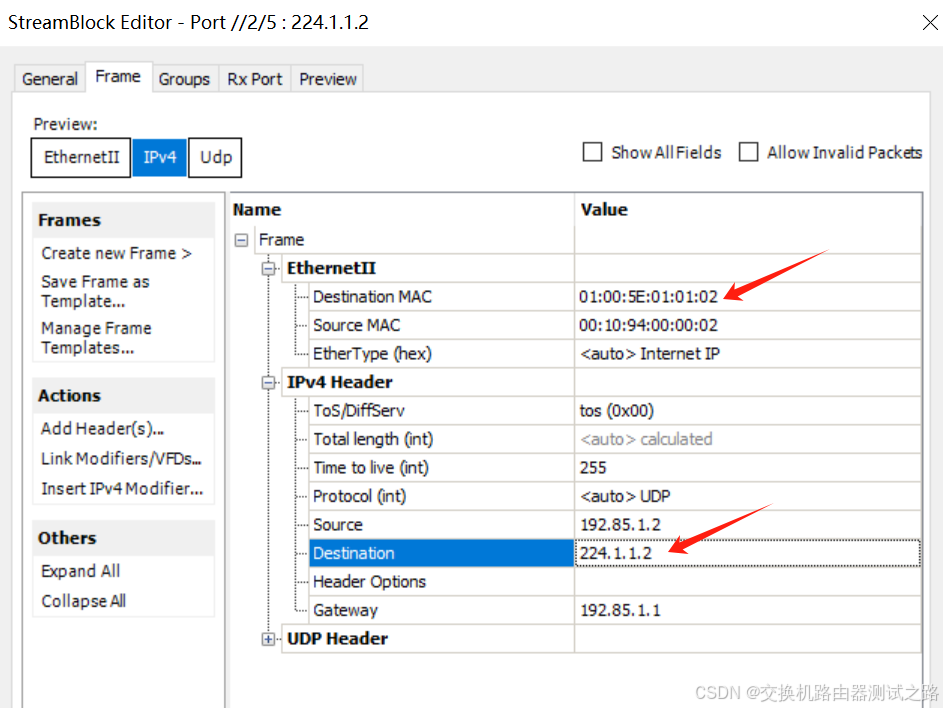

9、修改目的mac和目的IP

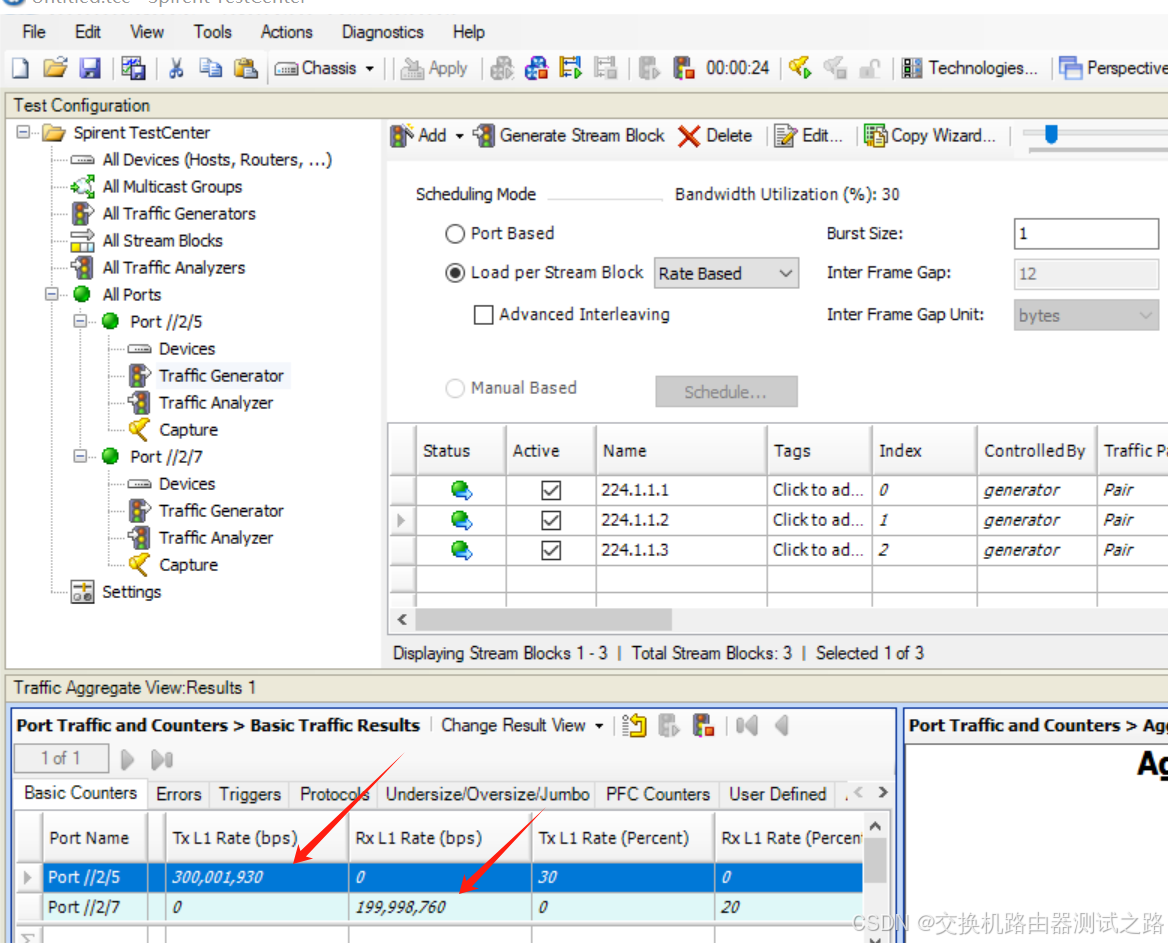

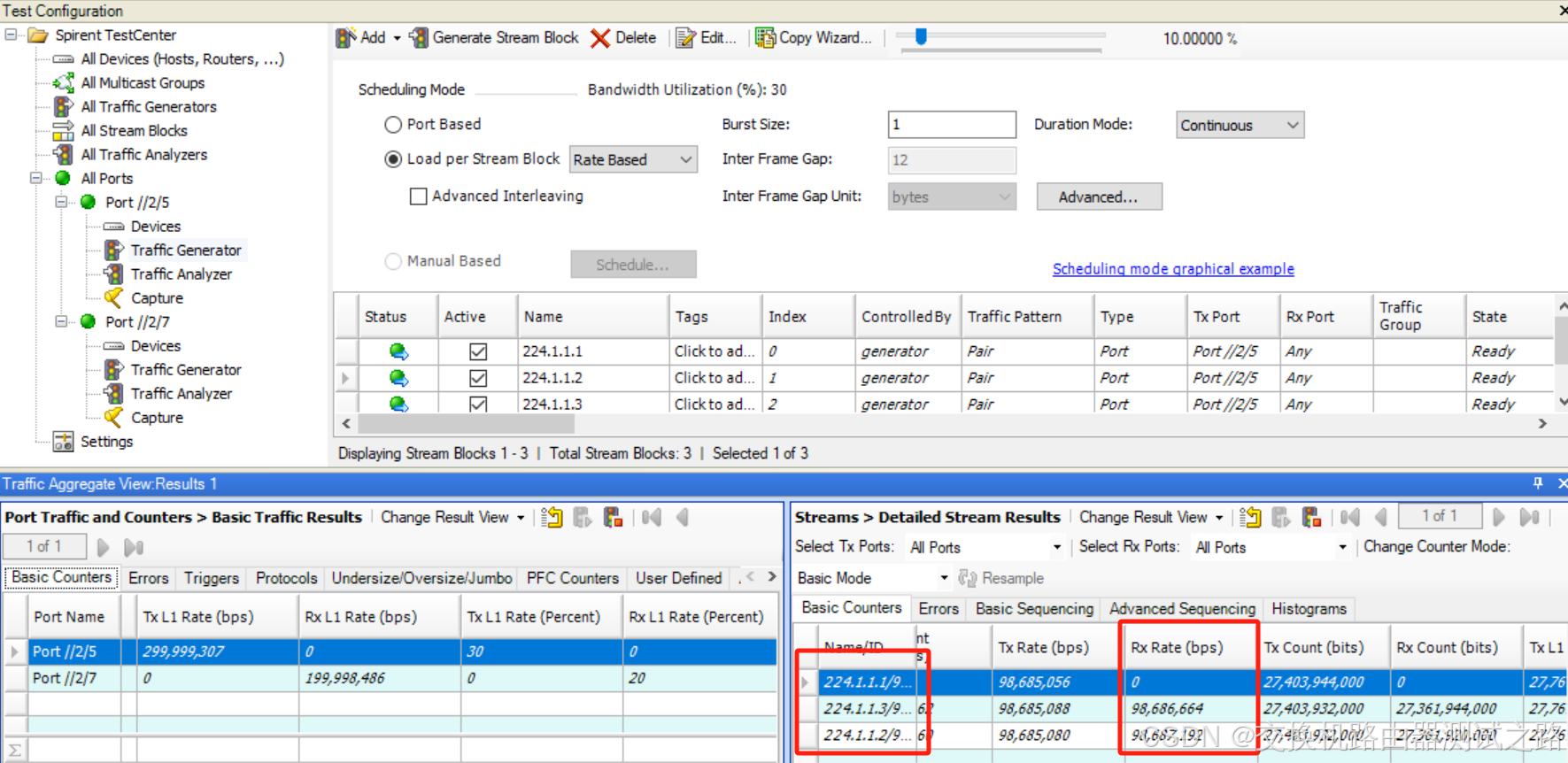

10、点击apply按钮，start device和开始发流按钮后，在接口流量统计可以看到port5发包速率为300Mbps，Port7的收包速率为200Mbps，表明Port7只接收到两个组播组的流

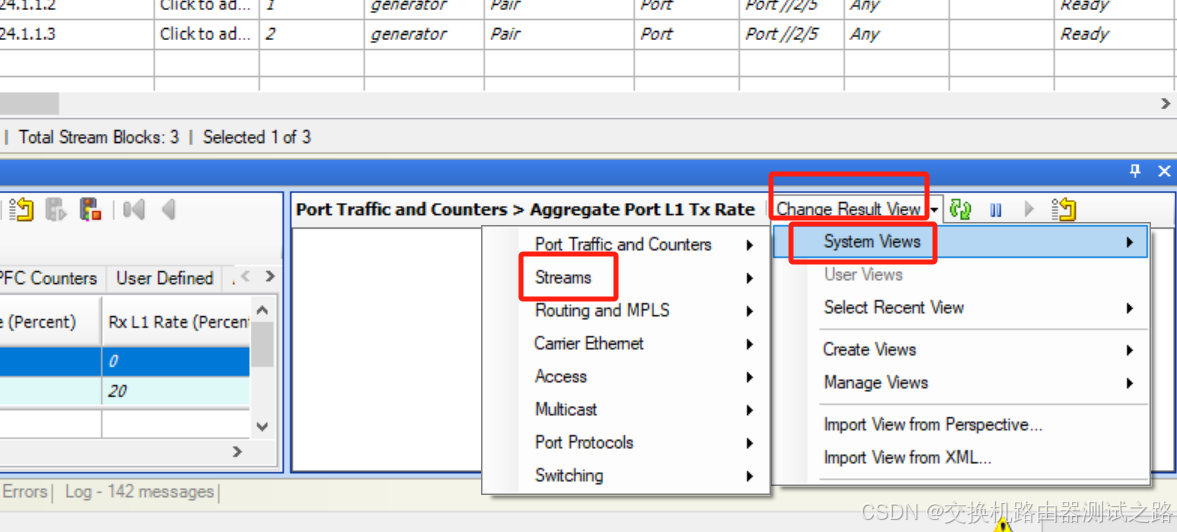

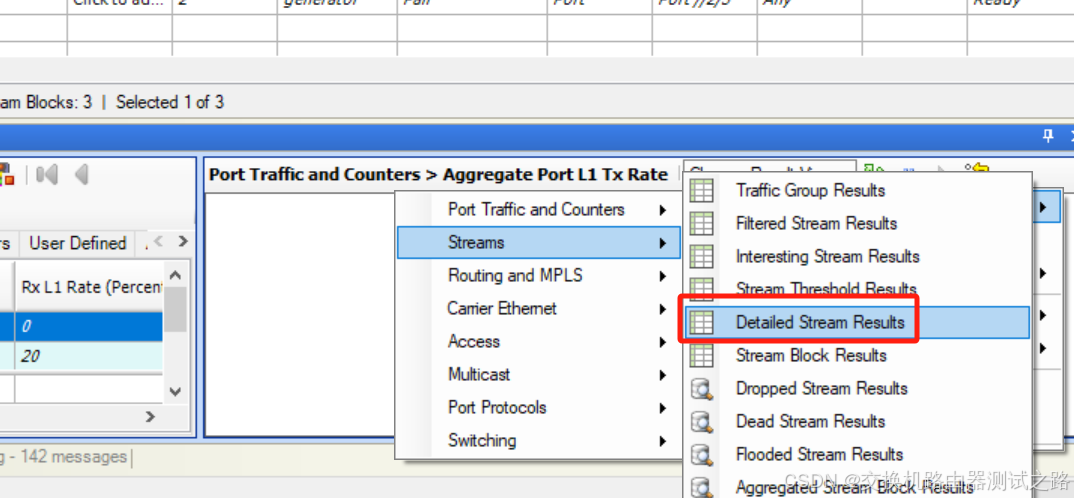

11、为了确认Port7接收到哪两个组播的流，点击change result view，选中system views-->Stream-->DetailStreamResults

12、在流统计页可以看到224.1.1.1收包速率为0，224.1.1.2和224.1.1.3的收包速率为100Mbps，说明Port7收到的是224.1.1.2和224.1.1.3的组播流

多个组播客户端+多个组播源场景

1、参考前面步骤建立了多个组播流和多个组播客户端

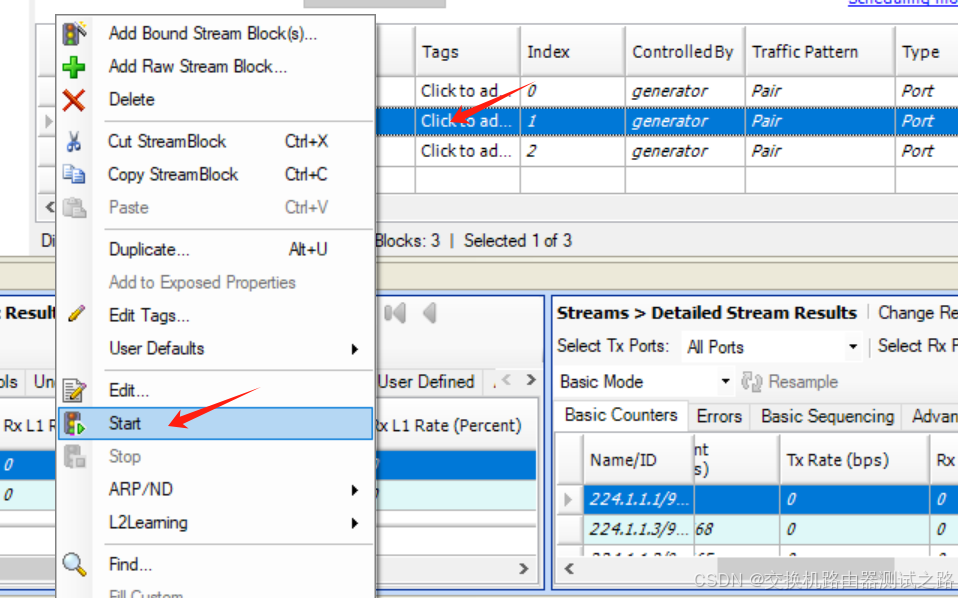

2、测试时可能只需要其中一部分组播流和客户端,可以选中需要发包的组播流，然后右键选中start，此时只有该组播流发包

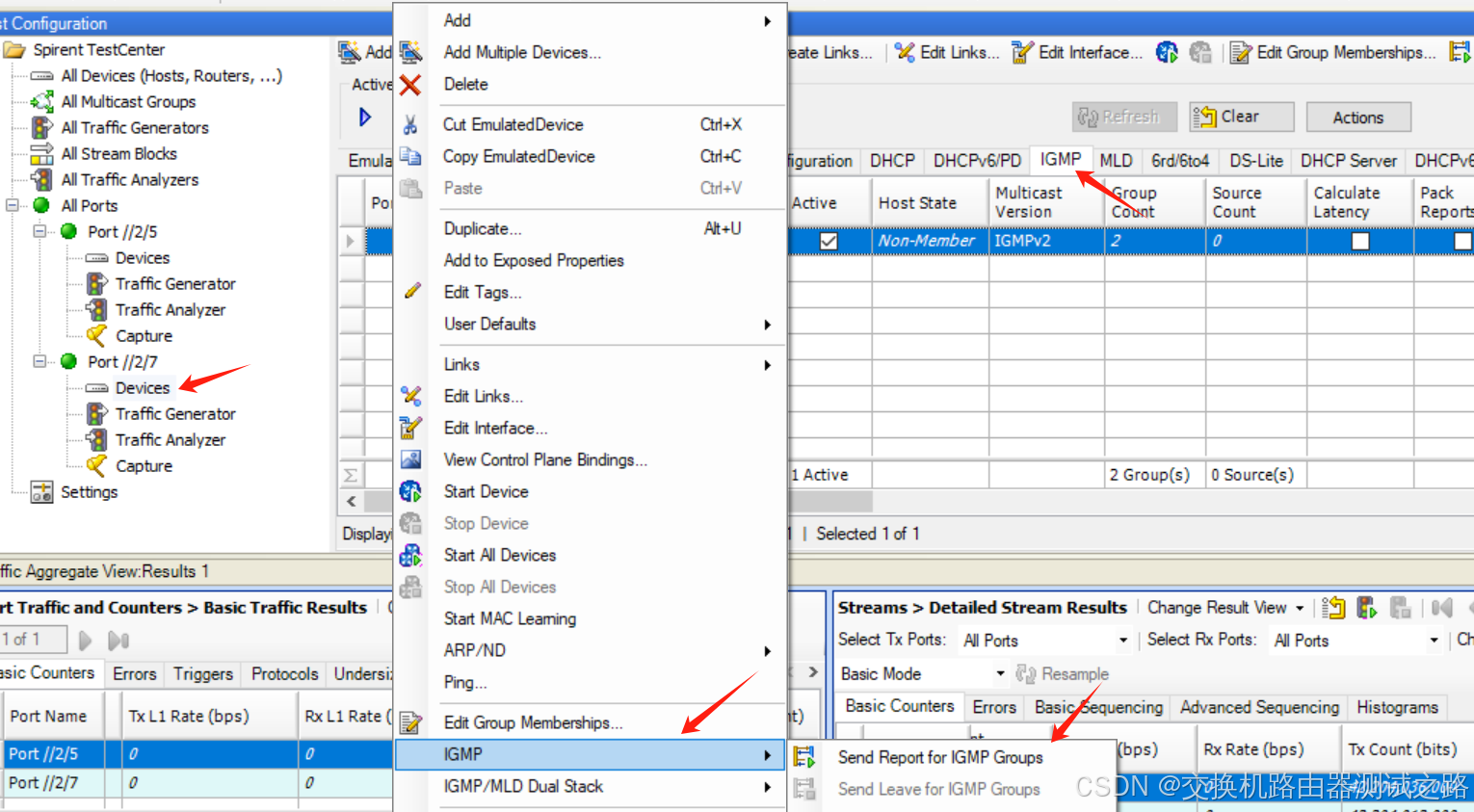

3、在device的IGMP页面，右键选中IGMP-->Send report for IGMP groups，则只有该device发出组播请求

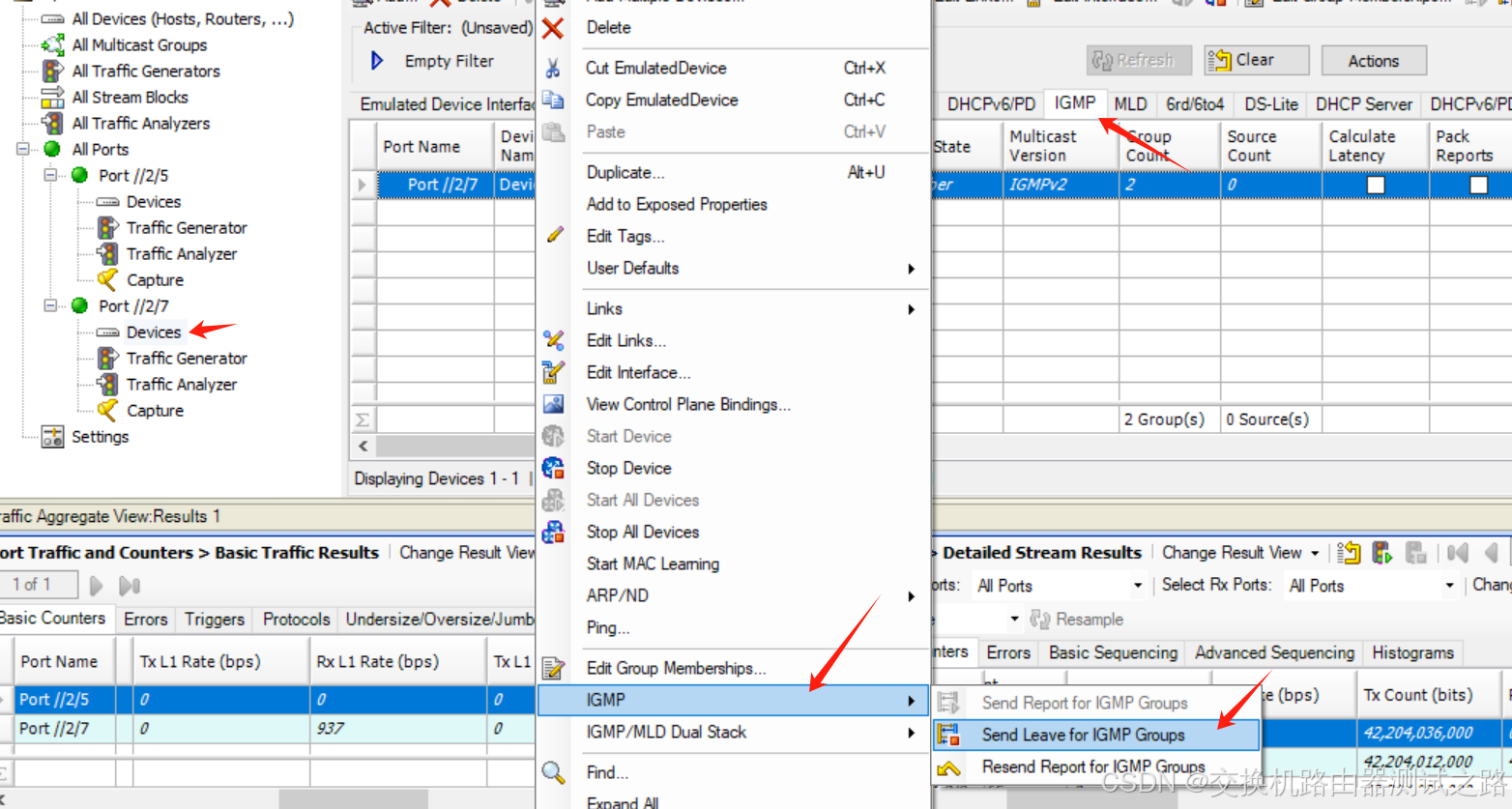

4、在device的IGMP页面，右键选中IGMP-->Send Leave for IGMP groups，则只有该device发出组播请求

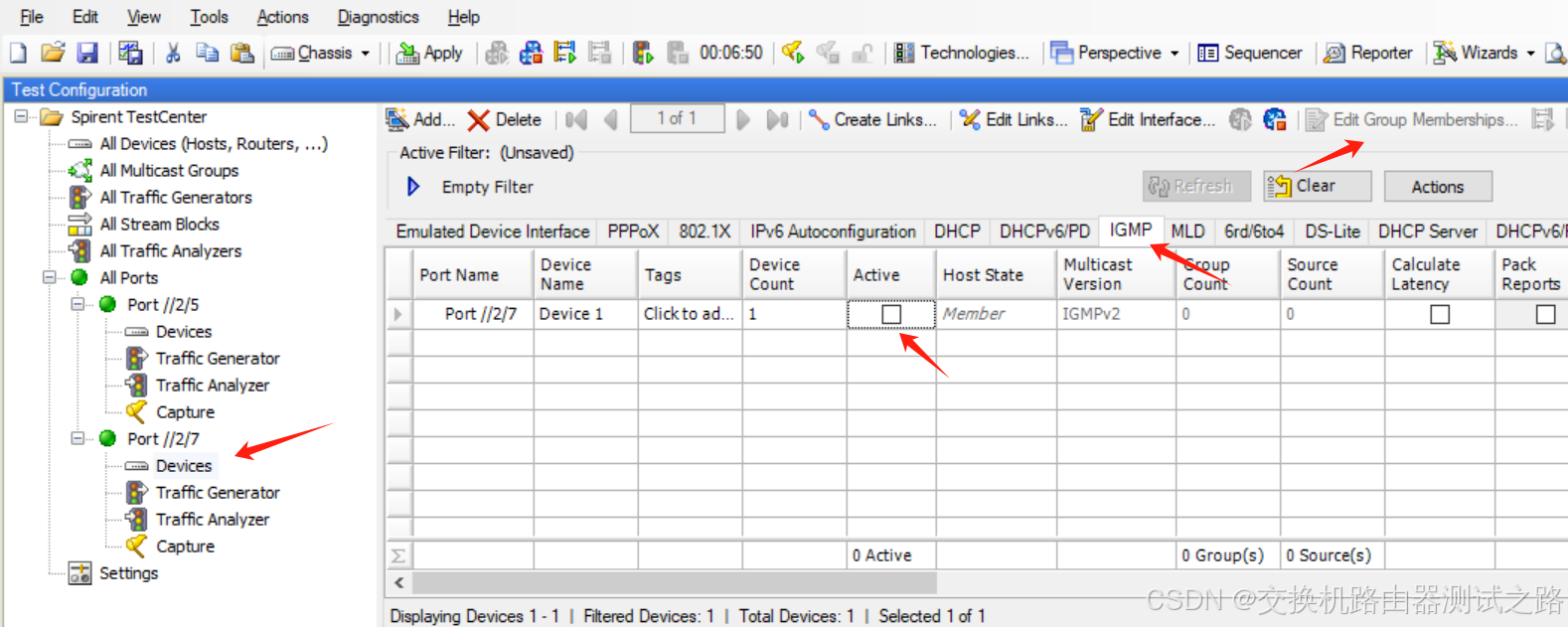

5、如果改device为非组播客户端，可以在device的IGMP页面，将Active去勾选，此时EditGroup membership变成灰色，表明device不再是组播客户端

6、同理如果希望将某个普通device改成组播客户端，在device的IGMP页面勾选active即可。

注意：可以先按打单播流的方式添加普通device，然后勾选active改成组播客户端，再在edit group memberships页面添加需要加入的组播组即可。
