【GPON实战】ONT和OLT的vlan处理机制（一）

引言

ONT和OLT支持多种vlan配置，包括单层tag vlan，默认vlan（PVID），vlan转换，vlan翻译，双层vlan等等。那ONT和OLT是如何处理的呢？本文将介绍ONT和OLT对vlan的处理机制，第一篇介绍单层vlan场景ONT和OLT如何打vlan和剥离vlan，第二篇将介绍OLT是如何通过omci消息将vlan的处理机制下发到ONT的。

vlan的添加和剥离

交换机的机制

在过去很长一段时间里，笔者将ONT和OLT之间报文传输的vlan处理机制，按普通交换机的机制理解

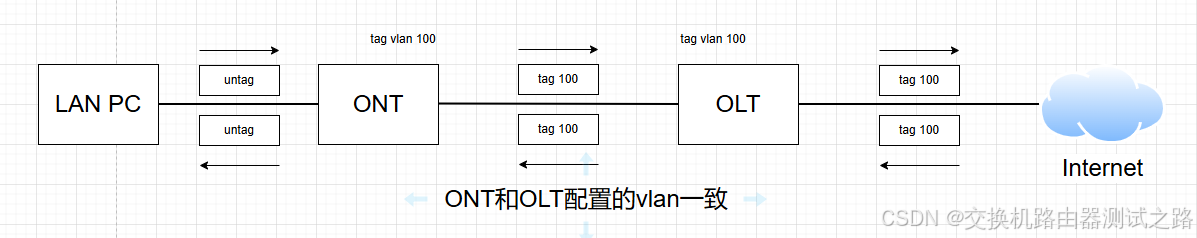

场景1：ONT和OLT两端配置相同vlan

上行流：

1、LAN PC发送untag报文给ONT；

2、ONT打上标签vlan100，发送带tag vlan 100的报文的给OLT

3、OLT收到带tag vlan 100的报文，检查PON口配置了tag vlan 100，则从上联口转发到Internet

下行流：

1、OLT收到带tag vlan 100的报文，发送带tag vlan 100的报文给ONT

2、ONT收到带tag vlan 100的报文，检查ONT WAN口配置了tag vlan 100，剥离标签后转发给LAN PC；

3、LAN PC收到untag报文

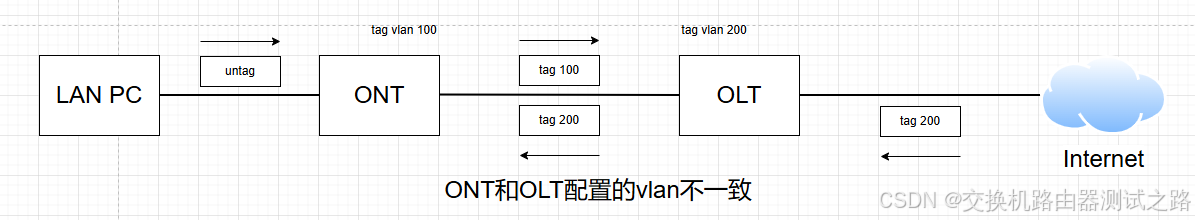

场景2：ONT和OLT两端配置不同vlan

上行流：

1、LAN PC发送untag报文给ONT；

2、ONT打上标签vlan100，发送带tag vlan 100的报文的给OLT

3、OLT收到带tag vlan 100的报文，检查PON口只配置了tag vlan 200，丢弃该报文

下行流：

1、OLT收到带tag vlan 200的报文，发送带tag vlan 200的报文给ONT

2、ONT收到带tag vlan 200的报文，检查ONT WAN口只配置了tag vlan 100，丢弃该报文；

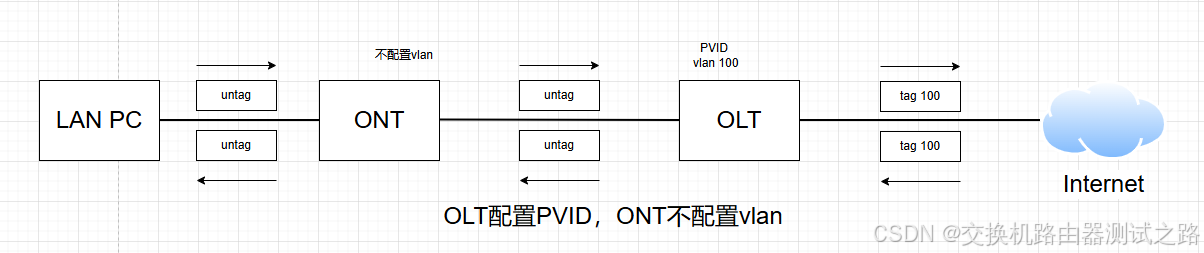

场景3：OLT配置PVID，ONT不配置vlan（透传）

上行流：

1、LAN PC发送untag报文给ONT；

2、ONT上没配置vlan，发送带utag报文的给OLT

3、OLT收到带untag的报文，检查PON口配置了PVID vlan 100，打上标签vlan 100然后从上联口转发到Internet

下行流：

1、OLT收到带tag vlan 100的报文，与PON口配置的PVID一致，则剥离掉标签，发送带untag报文给ONT

2、ONT上没配置vlan，收到带untag报文后转发给LAN PC；

3、LAN PC收到untag报文

疑问

按上述机制的理解，大部分OLT配置和业务都可以解释得通，但长期被以下两个问题困扰：

1、7360配置PVID时，支持ONU（ONT）打标签和OLT打标签两种模式，默认是ONU打标签；这两种的模式有什么区别？

2、在排查业务不通的过程中经常遇到，开发反馈抓包显示报文带了正确的vlan且报文已经发给OLT了，但在OLT却没收到报文；报文在哪里被丢弃，为什么被丢弃？

ONT和OLT的机制

经过跟开发多次排查，抓取OMCI报文和查阅GPON标准文档，发现ONT上有VEIP接口和gpon接口两种接口。VEIP接口的配置由对应的WAN连接决定，gpon接口则是由OLT下发的配置决定。ONT的上行报文先经过VEIP接口处理，再转发给gpon接口处理，最后才发送给OLT。

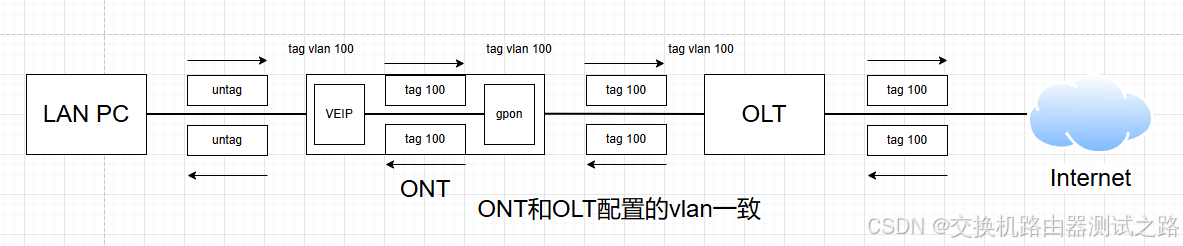

场景1：ONT和OLT两端配置相同vlan

上行流：

1、LAN PC发送untag报文给ONT；

2、ONT的VEIP接口打上标签vlan100，发送带tag vlan 100的报文的给gpon接口

3、ONT的gpon接口收到tag vlan 100的报文，检查gpon接口配置了tag vlan 100，转发带tag vlan 100的报文给OLT

4、OLT收到带tag vlan 100的报文，检查PON口配置了tag vlan 100，则从上联口转发到Internet

下行流：

1、OLT收到带tag vlan 100的报文，发送带tag vlan 100的报文给ONT

2、ONT的gpon接口收到tag vlan 100的报文，检查gpon接口配置了tag vlan 100，转发tag vlan 100的报文给ONT的VEIP接口

3、ONT的VEIP接口收到带tag vlan 100的报文，检查ONT WAN口配置了tag vlan 100，剥离标签后转发给LAN PC；

4、LAN PC收到untag报文

此场景中，跟交换机的机制对比，上行流和下行流只是多了gpon接口处理这一步，业务本身没有太大区别。

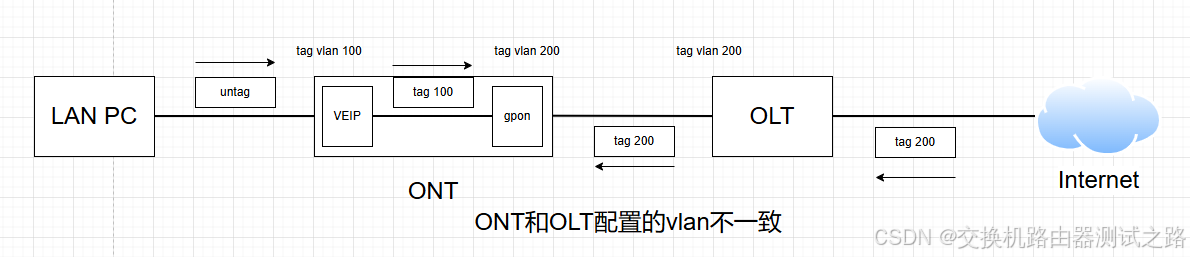

场景2：ONT和OLT两端配置不同vlan

上行流：

1、LAN PC发送untag报文给ONT；

2、ONT的VEIP接口打上标签vlan100，发送带tag vlan 100的报文的给ONT的gpon接口

3、ONT的gpon接口收到带tag vlan 100的报文，检查PON口只配置了tag vlan 200，丢弃该报文

下行流：

1、OLT收到带tag vlan 200的报文，发送带tag vlan 200的报文给ONT的gpon接口

2、ONT的gpon接口收到带tag vlan 200的报文，检查gpon接口配置了tag vlan 200，转发带tag vlan 200的报文给ONT的VEIP接口

3、ONT的VEIP接口收到带tag vlan 200的报文，检查ONT WAN口只配置了tag vlan 100，丢弃该报文；

此场景中，上行报文在ONT的gpon接口就被丢弃，而不是到OLT才被丢弃。这种机制的好处在于节省了ONT到OLT的上行带宽。因为GPON技术中，上行是时分复用技术，多个ONT共享上行带宽；如果一个报文因为带的VLAN不对，在OLT接收到才丢弃，无疑大大浪费了上行带宽。

进一步地，为什么ONT的VLAN不上报的OLT，让带错误VLAN的下行报文在OLT就丢弃呢？原因是在用户的使用场景，业务流绝大部分是有用户发起的，即先有上行流，才有下行流，例如用先要发出播放视频的请求（流），才会收到视频流（下行流），如果ONT和OLT的VLAN不一致，上行流不通，也就没有下行流了。

因此，第二个问题的答案是：研发抓的是VEIP接口（WAN口）的报文，此报文还需要gpon接口处理后才是最终发给OLT的报文；如果gpon接口处理异常，则可能导致报文在gpon接口被丢弃，导致出现抓包看到已经发出报文，但OLT实际没收到报文。

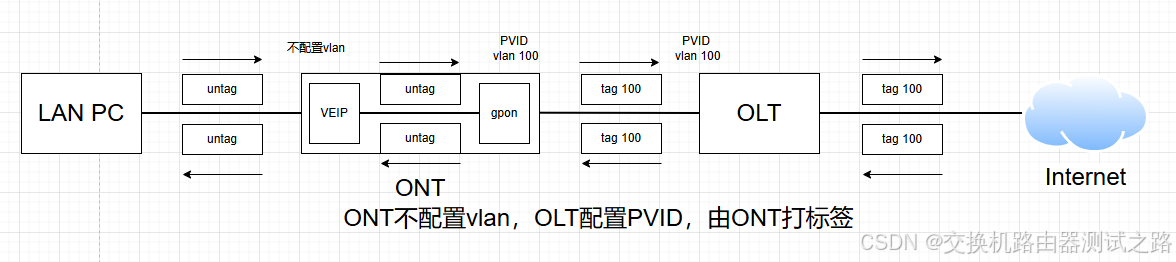

场景3：ONT不配置vlan，OLT配置PVID，由ONT打标签

上行流

1、LAN PC发送untag报文给ONT；

2、ONT的VEIP接口上没配置vlan，发送带utag报文的给ONT的gpon接口；

3、ONT的gpon接口收到带untag的报文，检查gpon接口配置了PVID vlan 100，打上标签vlan 100然后转发给OLT

4、OLT收到带tag VLAN 100的报文，从上联口转发到Internet

下行流：

1、OLT收到带tag vlan 100的报文，与PON口配置的PVID一致，不处理，发送带tag VLAN 100的报文给ONT的gpon接口

2、ONT的gpon接口收到tag VLAN 100的报文，检查gpon接口配置了PVID vlan 100，剥离掉VLAN，转发untag报文给3、ONT的VEIP接口

4、ONT的VEIP接口没配置vlan，收到带untag报文后转发给LAN PC；

5、LAN PC收到untag报文

此场景中，ONT打标签，指在ONT的gpon接口打上PVID，在ONT的gpon接口剥离PVID

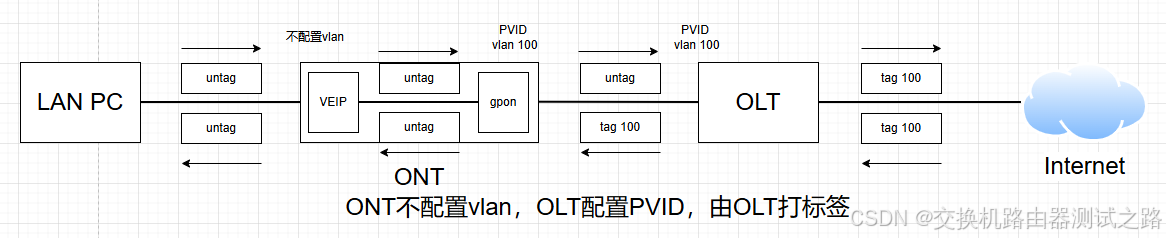

场景4：ONT不配置vlan，OLT配置PVID，由OLT打标签

上行流

1、LAN PC发送untag报文给ONT；

2、ONT的VEIP接口上没配置vlan，发送带utag报文的给ONT的gpon接口；

3、ONT的gpon接口收到带untag的报文，检查gpon接口配置了PVID vlan 100，不处理转发untag报文给OLT

4、OLT收到untag报文，打上PVID vlan 100，从上联口转发到Internet

下行流：

1、OLT收到带tag vlan 100的报文，与PON口配置的PVID一致，不处理，发送带tag VLAN 100的报文给ONT的gpon接口

2、ONT的gpon接口收到tag VLAN 100的报文，检查gpon接口配置了PVID vlan 100，剥离掉VLAN，转发untag报文给3、ONT的VEIP接口

4、ONT的VEIP接口没配置vlan，收到带untag报文后转发给LAN PC；

5、LAN PC收到untag报文

此场景中，由OLT打标签，指在OLT的PON打上PVID，在ONT的gpon接口剥离PVID

对比两个场景，第一个疑问有了答案：ONT打标签和OLT打标签的区别在于，前者在ONT的gpon接口打上PVID，后者在OLT的PON接口打上PVID

---
