博途V16项目Trace轨迹与库文件

李 先 念

一、Trace轨迹

二、库文件

2.1PLC库文件

2.2HMI（Human-Macine Interface）库文件（HMI画面）

2.3库文件的导入与导出

关键词：Trace轨迹、库文件、HMI库文件，库文件导入与导出

一、Trace轨迹

使用Trace轨迹可以更加直观的了解到PLC中的变量的变化。

硬件要求：S7-1200（固件版本V4.0及以上），最多装载2个TRACE配置，且单个配置最多可组态16个信号；S7-1500（固态版本V2.8及以上），最少装载4个TRACE配置（取决于CPU类型），且单个配置最多可组态16个信号。

例如在观察水箱中液位的变化时，以Real型的液位为对象，操作如下：

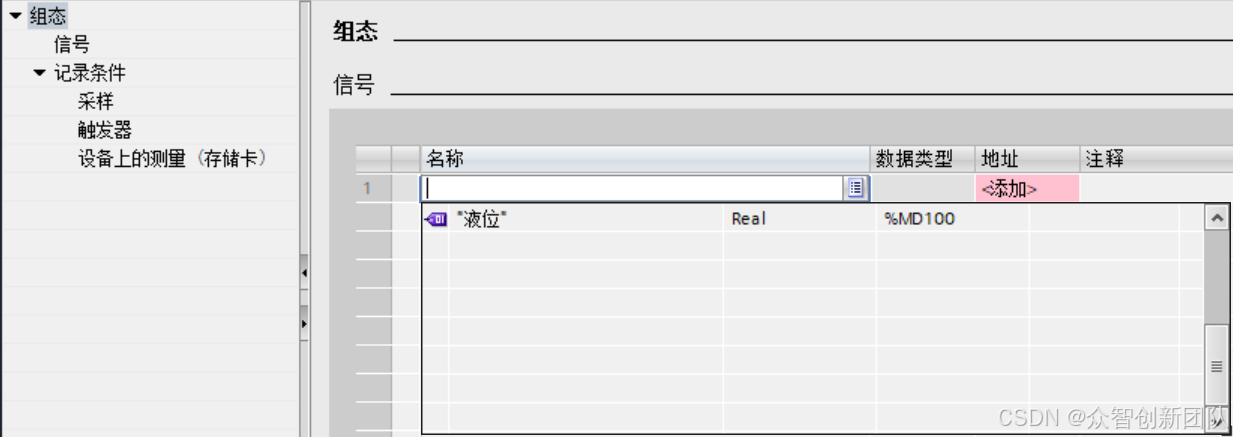

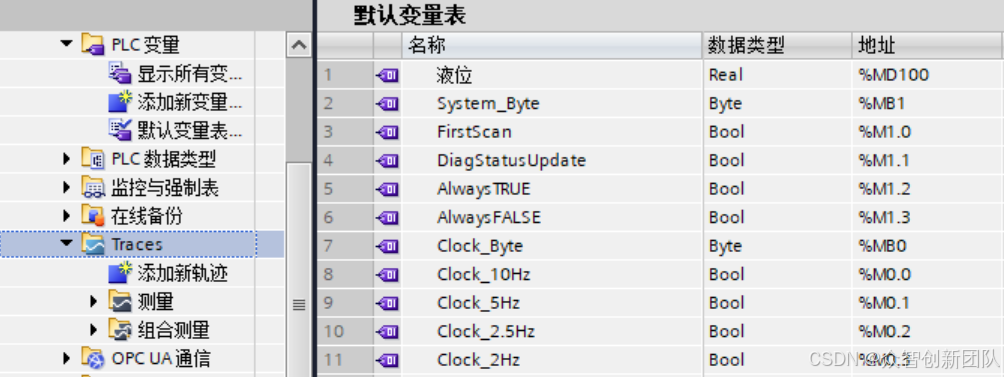

先添加Trace轨迹

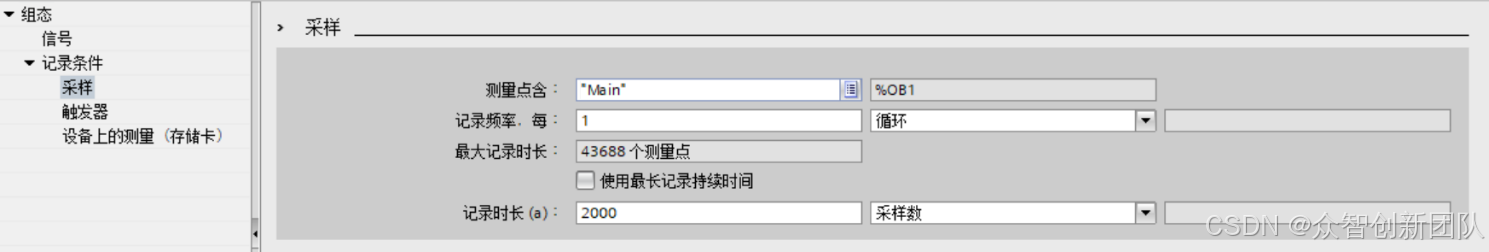

可在“采样”中更改记录的频率和时长

在触发器中选择需要的触发模式,更改后切换至示意图（右上角）进行调试
