EPLAN常见功能使用

蒋 龙

一.前言

EPLAN作为一款专为电气工作人员打造的专业自动设计软件，是电气领域中真正的计算机辅助工程CAE工具，可以实现电气项目的创建和管理、文件和图案的共享等操作。演示版本为EPLAN Electric P8 2.9 SP1 。

EPLAN画的图纸可以转成PDF、DWG文件，图纸优越性更高，通过高度灵活的设计方法和避免数据的重复输入，来实现工程时间和成本极大降低，具有更高的标准化和自动化程度。

二.EPLAN部分功能介绍

1.导出图纸为PDF格式

1.1

将图纸转成PDF便于分享与传递。保持设计一致性。支持打印与存档。提高协作效率。支持图层与交互功能。增强安全性。减少软件依赖。符合标准化与合规性要求。节省时间与成本。支持多语言项目。PDF 文件可以保留 EPLAN 图纸的原始布局、字体、颜色和图形，确保设计内容在不同设备上显示一致。

1.2

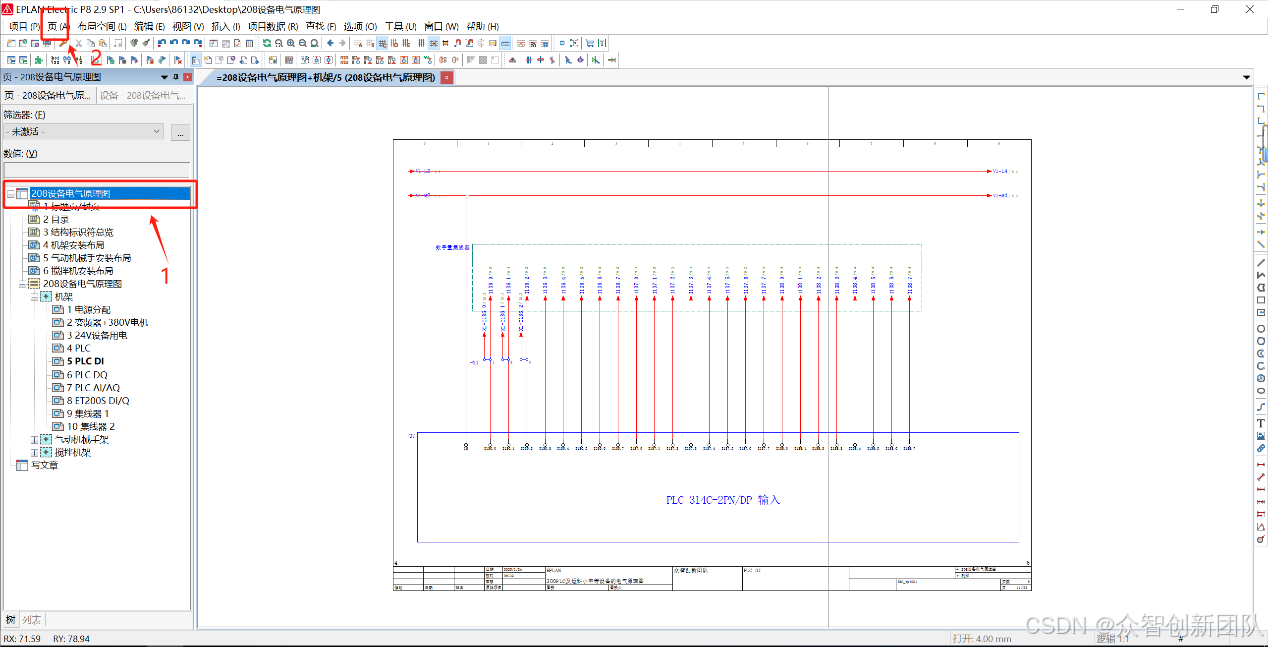

选定需要导出项目的项目名称，不能只选中其中的某一页，不然导出的只是选定的那一页。

 图  1.1

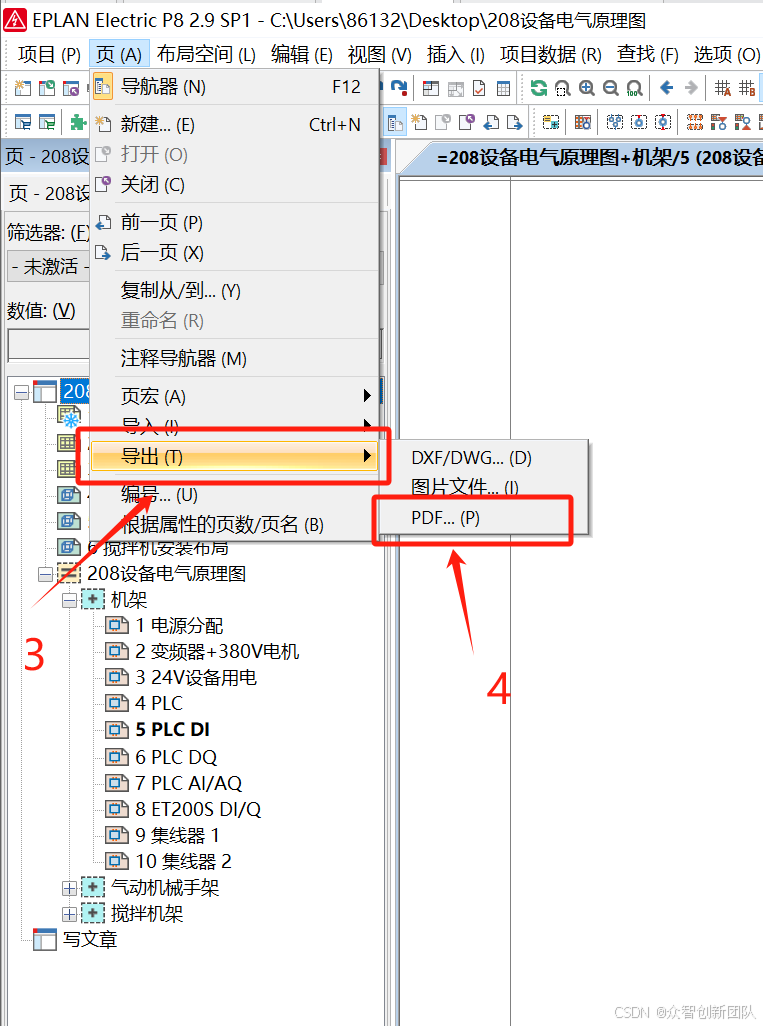

点击页，它会弹出如图1.2，然后点击导出并选择PDF模式。

图  1.2

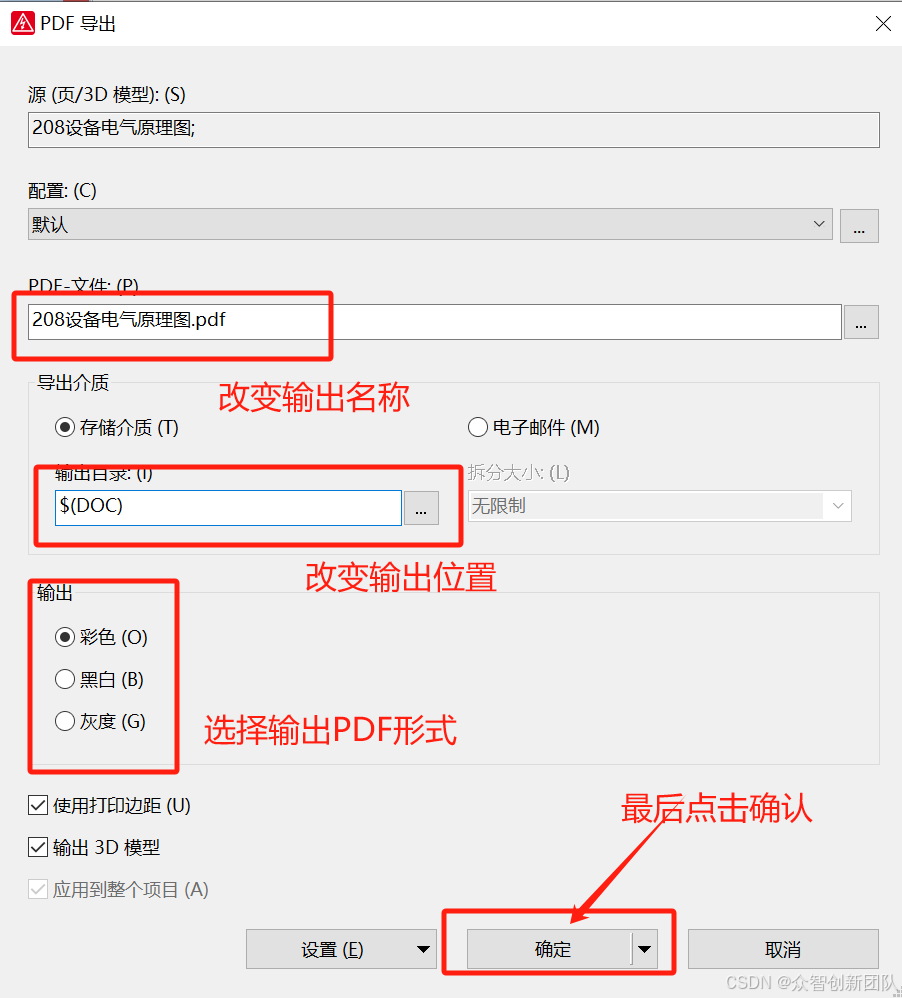

最后点击确认，然后输出为PDF形式。

图  1.3

2.导入宏文件

2.1

EPLAN提供了符合国际标准（如IEC等）的部件符号和模型，确保设计符合行业规范和标准，减少了因不规范设计导致的错误和风险。这有助于提高产品的质量和安全性，特别是在一些对电气安全要求较高的领域，如工业自动化、建筑电气等。工程师可以直接从丰富的部件库中选择所需的电气元件，无需手动绘制或查找大量的样本资料，大大节省了设计时间。例如，在设计一个复杂的控制柜电路时，可快速找到接触器、继电器等各类部件并进行放置。EPLAN中的部件在设计效率、设计质量和项目管理等方面都具有显著的优势，能够帮助电气工程师更高效、更准确地完成电气设计工作，提高项目的质量和可靠性。

2.2

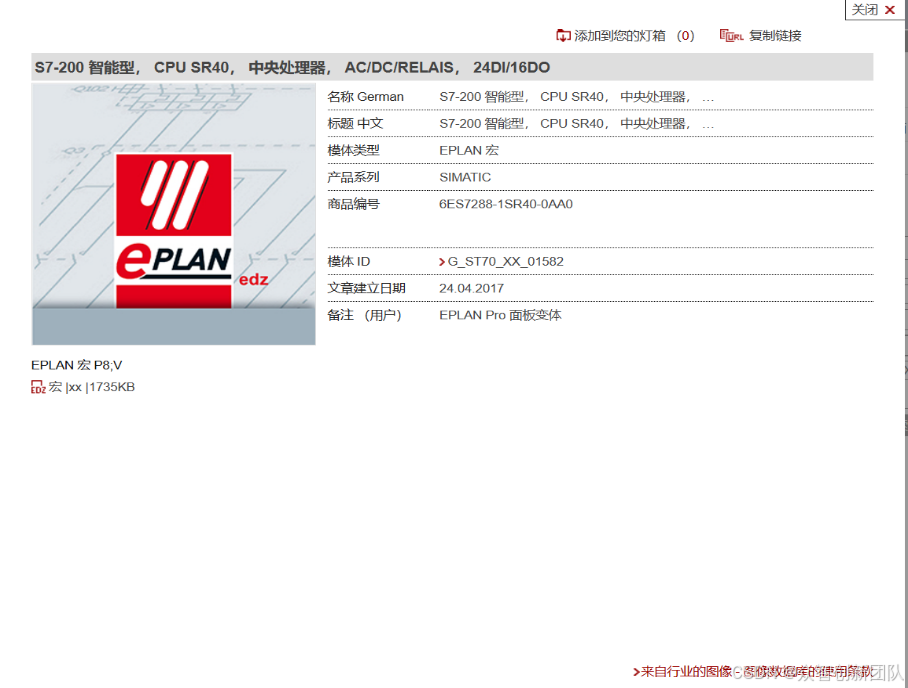

但是有的时候eplan中却没有我们需要的部件时，我们就需要自己从网站上寻找所需的部件并导入eplan中供我们使用，此处以PLC-200SMART  SR40为例：首先需要在西门子官网上找到SR40的eplan宏并下载，

图  2.1

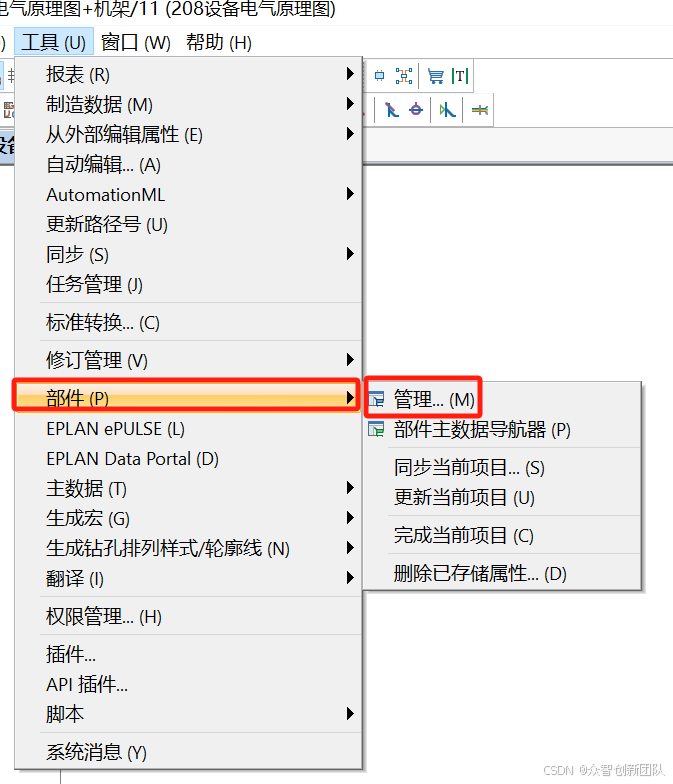

然后打开EPLAN软件，点击上方的工具，此时弹出如图2.2 ，点击管理。

图  2.2

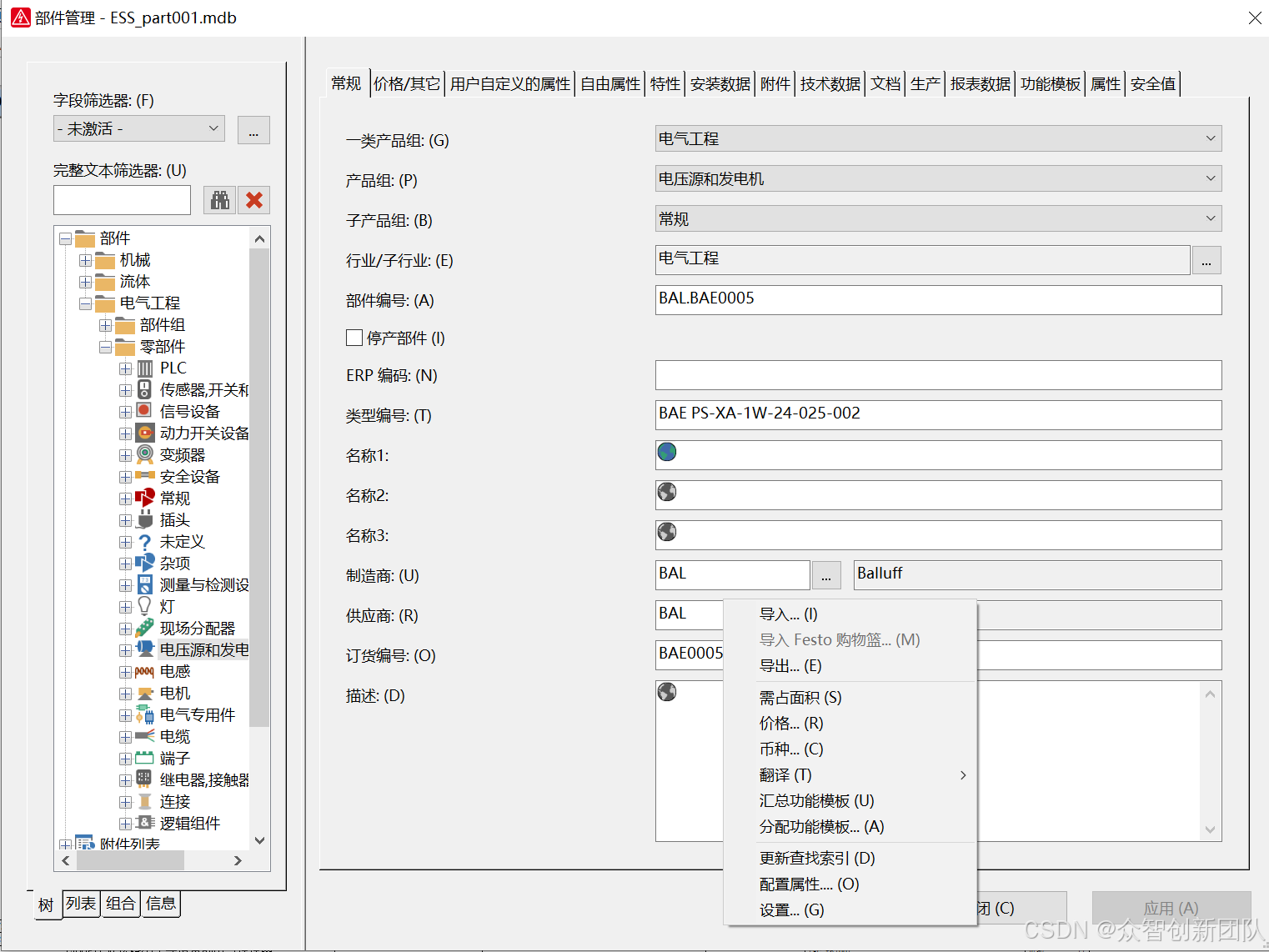

点击图2.3画面中的附加，然后点击弹出画面中的导入。

图  2.3

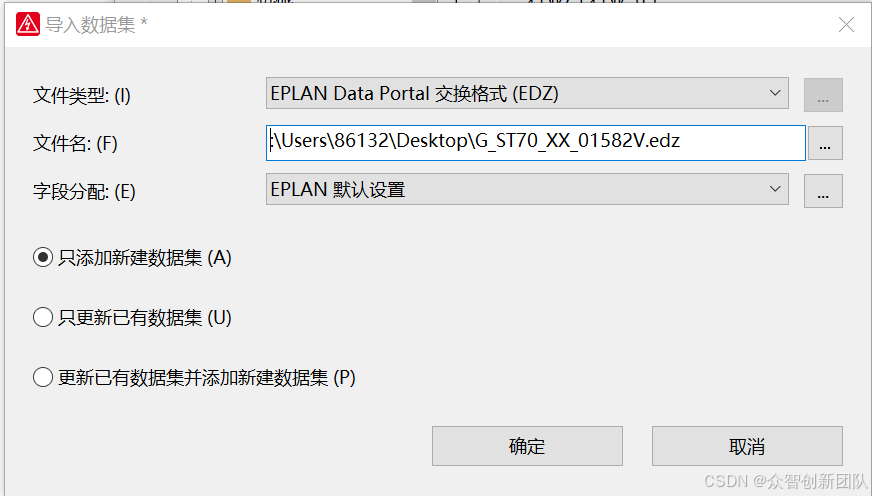

选择刚刚从官网上下载的文件，最后点击确认。此时就已经将部件导入到EPLAN中。我们就可以通过插入将导入的文件放到图纸上供我们使用了。

图  2.4

3.结构标志符的管理

3.1

在 EPLAN 中，结构标识符是用于定义项目层次结构和管理项目数据的重要组成部分。结构标识符用于定义项目的层次结构，通常表示项目的物理或功能结构。例如：设备的位置（如柜体、楼层、区域）。功能单元（如控制系统、电源系统）。文档类型（如电路图、接线图）。通过结构标识符，可以将项目分解为更小的逻辑单元，便于设计、维护和查找。结构标识符管理是 EPLAN 中用于组织和管理项目数据的重要功能。它通过定义层次结构、分配标识符、过滤数据和生成报表，帮助用户高效地完成电气设计项目。对于复杂项目，结构标识符管理尤为重要，能够显著提高设计效率和项目可维护性。

3.2

做一个项目之前我们需要将这个项目事先明确电气系统的设计范围，包括电源、控制、信号处理等部分。所以使用结构标识符（如高层代号、位置代号）定义项目的层次结构。将项目分解为多个功能模块，并为每个模块分配单独的图纸页面，还有电路所在的位置。

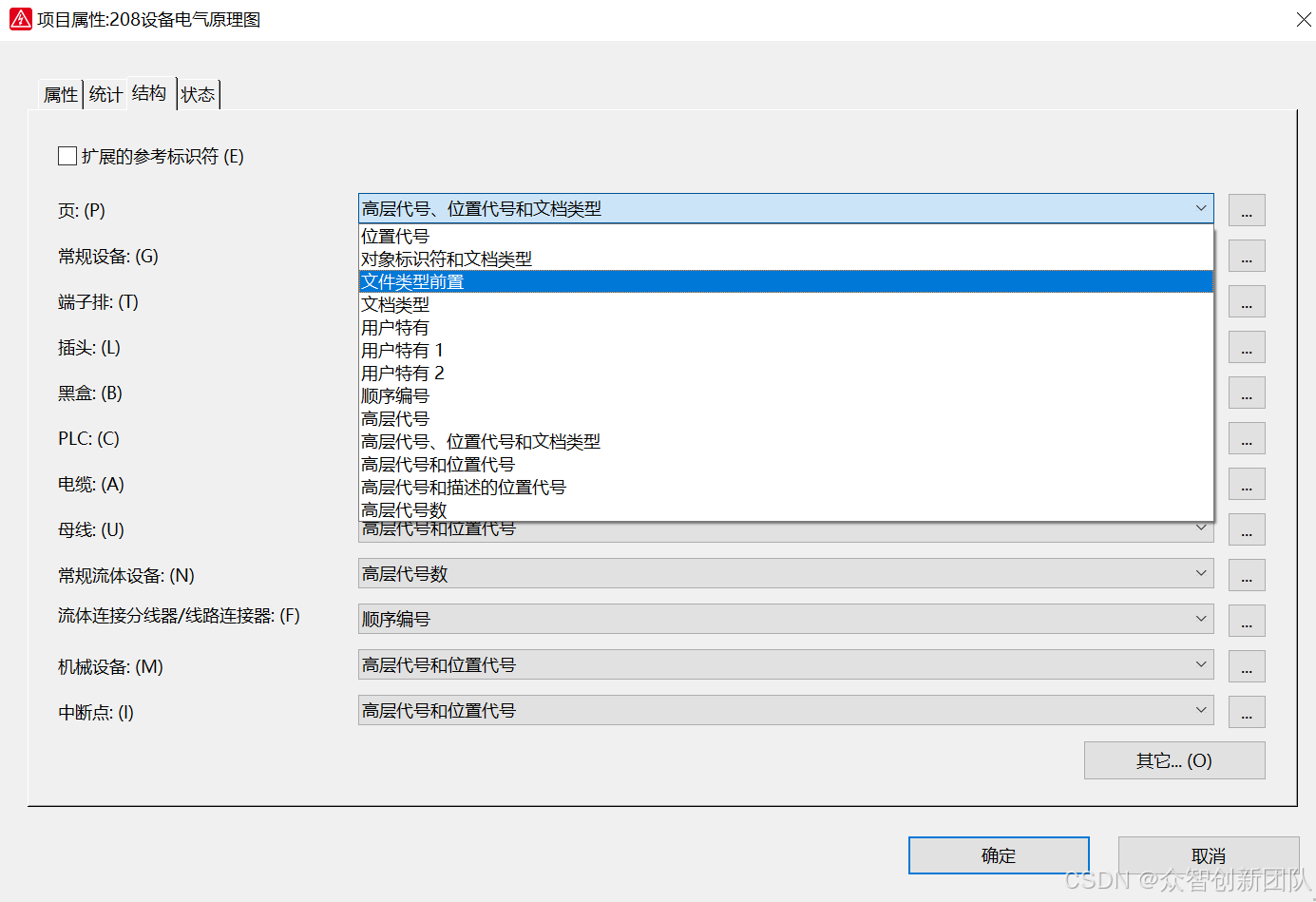

右击项目名称并点击属性，选择结构，此时会出现图3.1 。

图  3.1

将页选择为高层代号，位置代号和文档类型。

3.2.1 高层代号（=）

含义：用于描述系统功能类别，是进行功能上区分的标识。它将项目分解成不同的功能模块，这些模块通过高层代号来组织和关联。例如，在一个复杂的电气控制系统中，可能会有多个不同功能的子系统，如动力系统、照明系统、控制系统等，每个子系统都可以用一个高层代号来进行标识和区分。

作用：帮助工程师快速定位系统的功能划分，便于组织和管理项目中的相关信息。在进行项目规划、设计、调试以及后期的维护过程中，能够更高效地对不同功能模块进行操作和处理，提高项目的可管理性和可理解性。

3.2.2 位置代号（+）

含义：用于指示设备的物理位置，即设备在安装位置上的标识。它明确了元件或设备在整个系统中的具体安装地点，比如在某个控制柜中的具体位置、在某条生产线上的某个工位等。

作用：简化了设备安装和维护过程中的定位工作，使得技术人员能够快速准确地找到设备的位置，进行安装、检修、更换等工作。同时，在图纸绘制和项目布局中，也能清晰地展示设备的分布情况，便于整体规划和空间管理。

3.2.3 文档类型

含义：主要用于表示项目文档的种类或性质，以便于对项目文档进行分类和管理。不同类型的文档可能包含不同的信息内容，如设计图纸、技术规范、测试报告、操作手册等。

作用：有助于用户快速识别和查找所需的文档，提高文档管理的效率和准确性。在项目的实施过程中，各种文档起着重要的作用，明确的文档类型可以使项目团队成员更好地协作和沟通，确保项目信息的准确传递和有效利用。

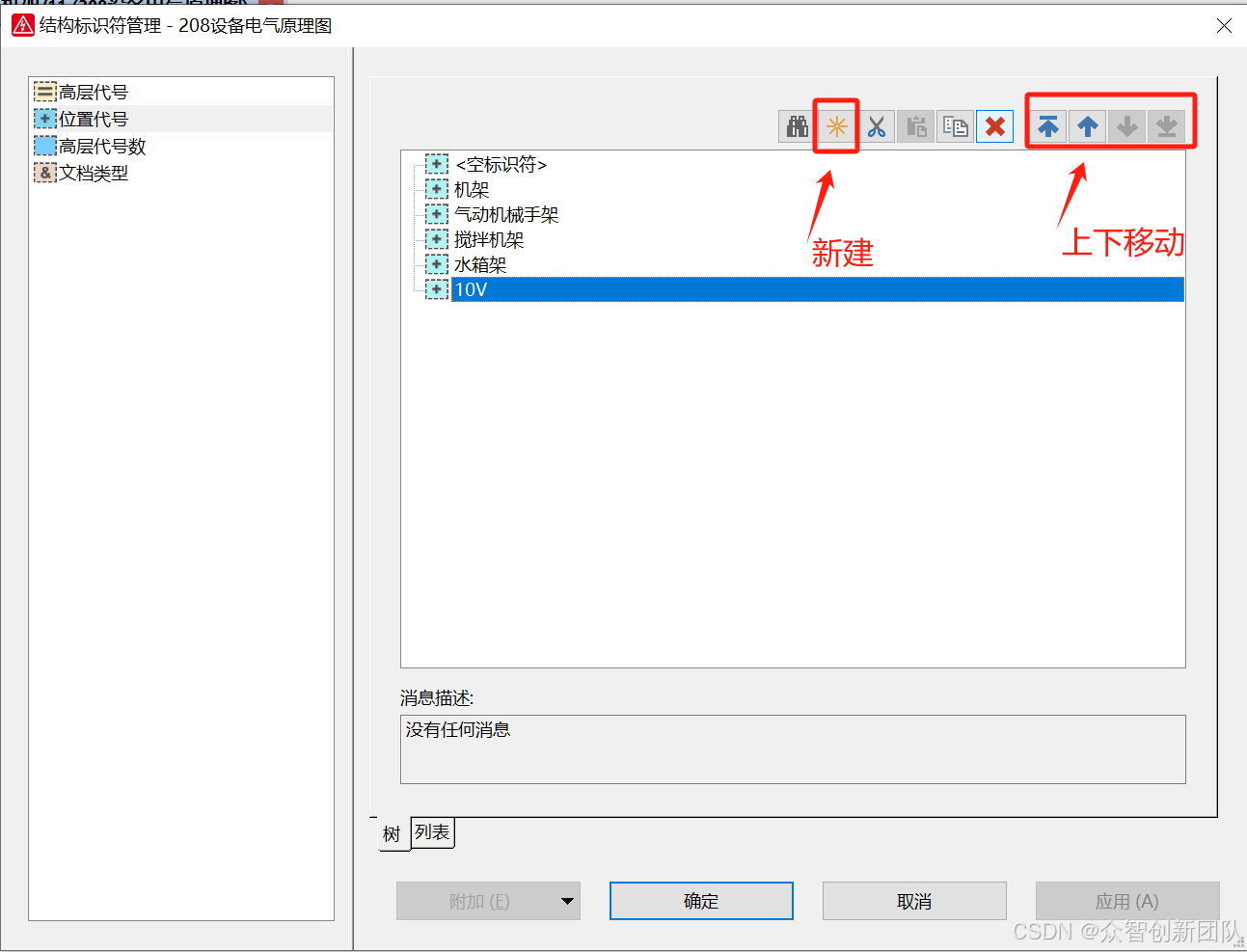

点击项目属性，然后点击结构标志符管理来进行对该项目的结构标识符设置。

图  3.2

图  3.3

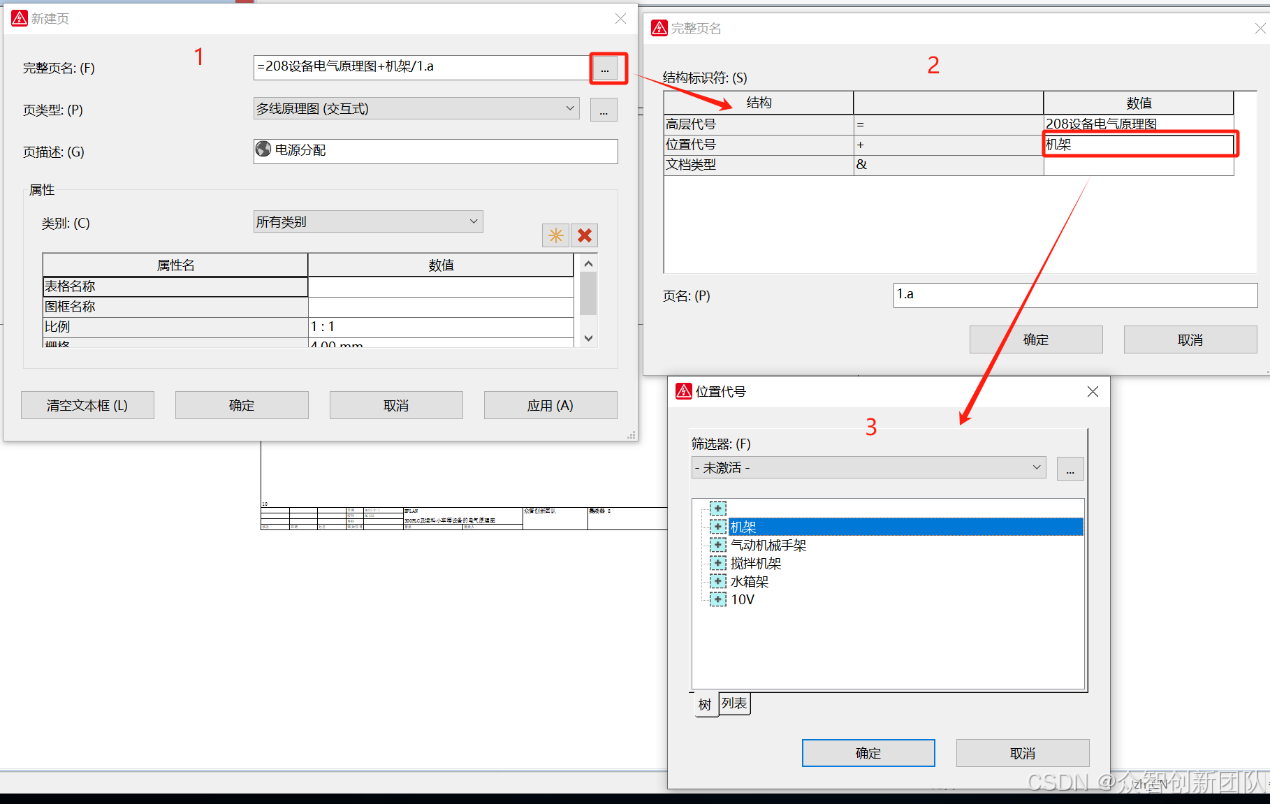

最后点击确认即完成结构标志符管理。在项目中应用时按照图3.4 标志应用即可。

图  3.4

4.普通文本和路径文本

4.1 定义：

普通文本：普通文本是用户手动添加的任意文本，用于注释、说明或标注图纸中的内容。如图4.1 ，表示该黑盒是步进电机驱动器，使图纸阅读更加方便。

图  4.1

路径文本：路径文本用于描述信号或路径在整个电路中的功能。

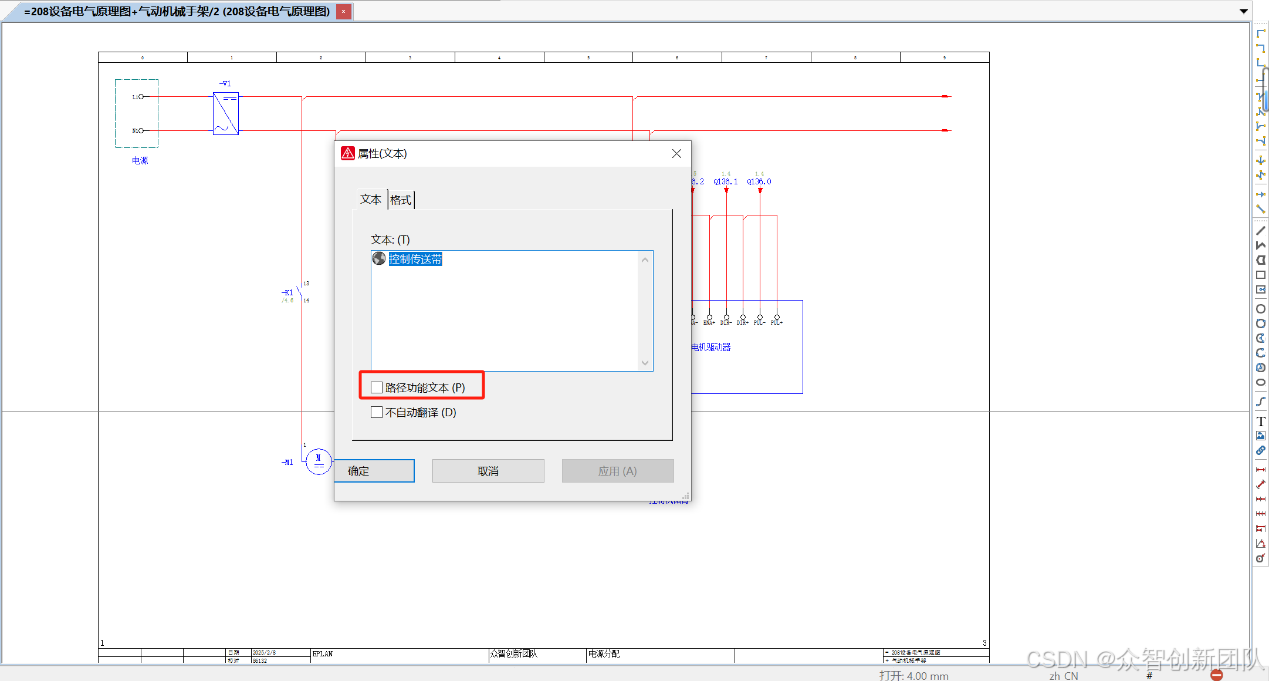

勾选路径功能文本是为路径文本，若不勾选则为普通文本。

图  4.2

4.2 区别：

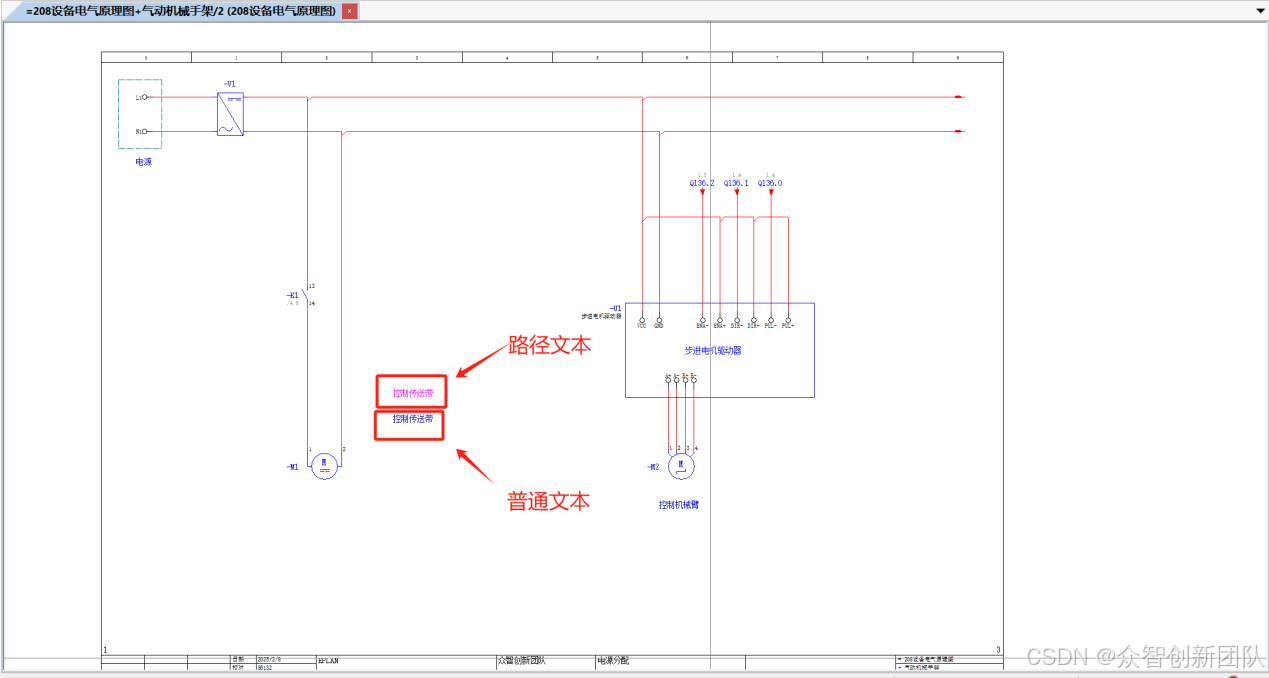

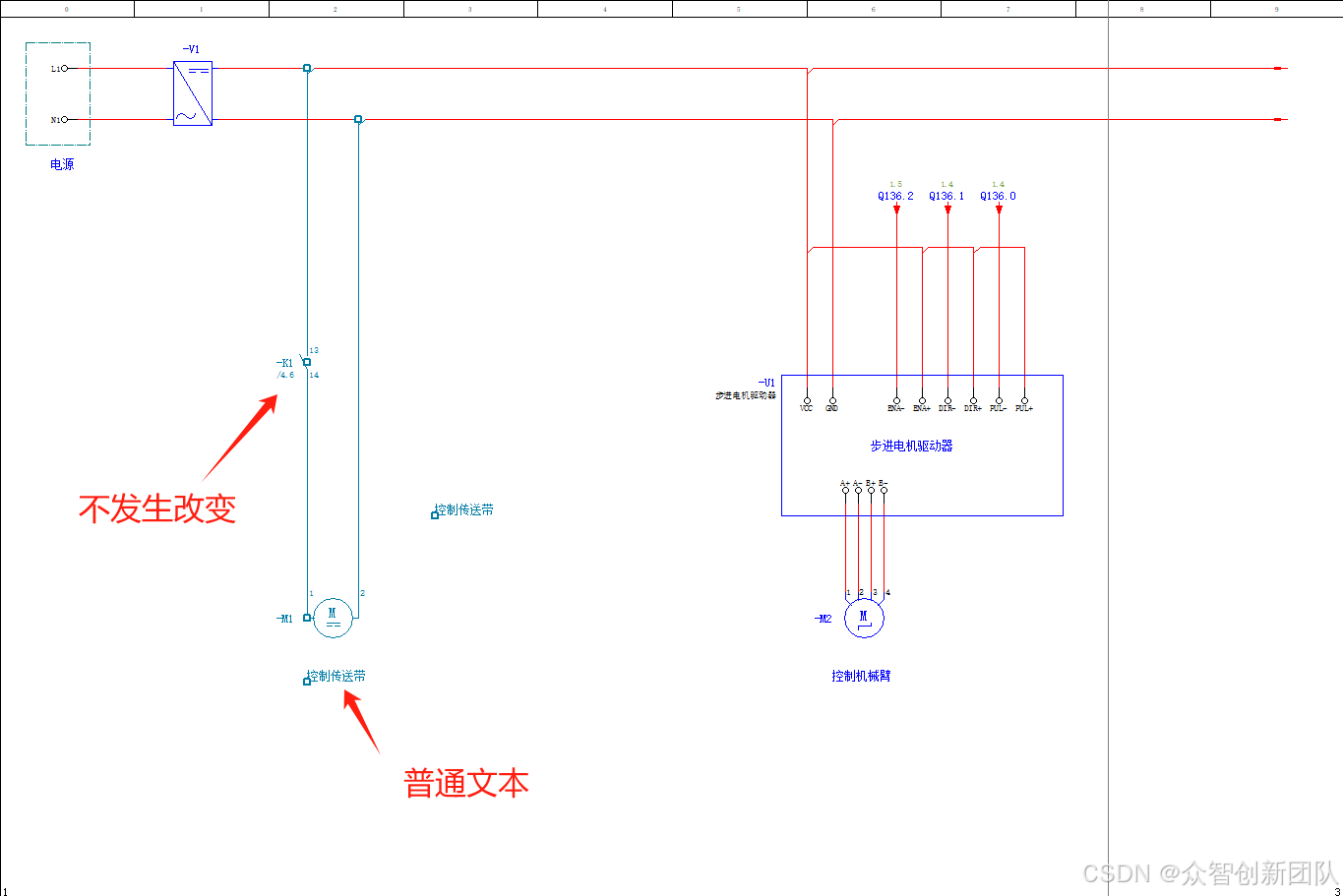

首先将图4.3中常开触点的属性设置中添加功能文本（自动）。图纸上添加两个文本，其中一个是普通文本，另一个为路径文本，两个文本内容相同，如图4.3 。将普通文本放置在直流电机下面，更新页面后常开触点不会发生任何改变，如图4.4 ，将路径文本放置直流电机下面，更新页面后常开触点自动显示该路径文本，如图4.5 。

图  4.3

图  4.4

图  4.5
