系统控制协处理器CP15的作用是提供对内核部分功能的控制。主要功能包括：

整个系统控制和配置
缓存配置和管理
内存管理单元(MMU)的配置和管理
用于L2缓存的预加载引擎
系统性能监控

1 读写CP15寄存器

读CP15寄存器

MRC(Move to Register from Coprocessor)指令用于将CP15中的寄存器读到通用寄存器中：

MRC{cond} p15, <opcode_1>, <rd>, <CRn>, <CRm>, <opcode_2>

写CP15寄存器

MCR(Move to Coprocessor from Register)指令用于将通用寄存器的值写入CP15中的寄存器中：

MCR{cond} p15, <opcode_1>, <rd>, <CRn>, <CRm>, <opcode_2>

p15为协处理器cp15的编号
这两条指令必须在特权模式下才能访问

参数

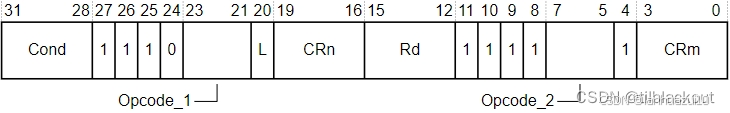

执行MRC和MCR指令实际上就是组成这样一个32位的ARM指令集：

cond：条件字段，表示指令执行的条件。例如，EQ 表示等于。如果省略，则该指令总是执行。

coproc 指令操作的协处理器名.标准名为pn,n,为0~15 ，这里是p15

opcode1 协处理器的特定操作码1，用于指定要执行的协处理器操作的具体类型。. 对于CP15寄存器来说，opcode1永远为0，不为0时，操作结果不可预知

L：1为MRC、0为MCR

Rd　　　　ARM寄存器。其值被读写到得协处理器寄存器中。
　　　　　　 <Rd>不能为PC。当其为PC时。指令操作结果不可预知。

CRn 存放第1个操作数的协处理器寄存器.

CRm 存放第2个操作数的协处理器寄存器. （用来区分同一个编号的不同物理寄存器，当不需要提供附加信息时，指定为C0）

opcode2 可选的协处理器特定操作码2，与 CRm 一起用于指定在控制寄存器中执行的特定操作. （用来区分同一个编号的不同物理寄存器，当不需要提供附加信息时，指定为0）

2 CP15的寄存器

2.1 简介

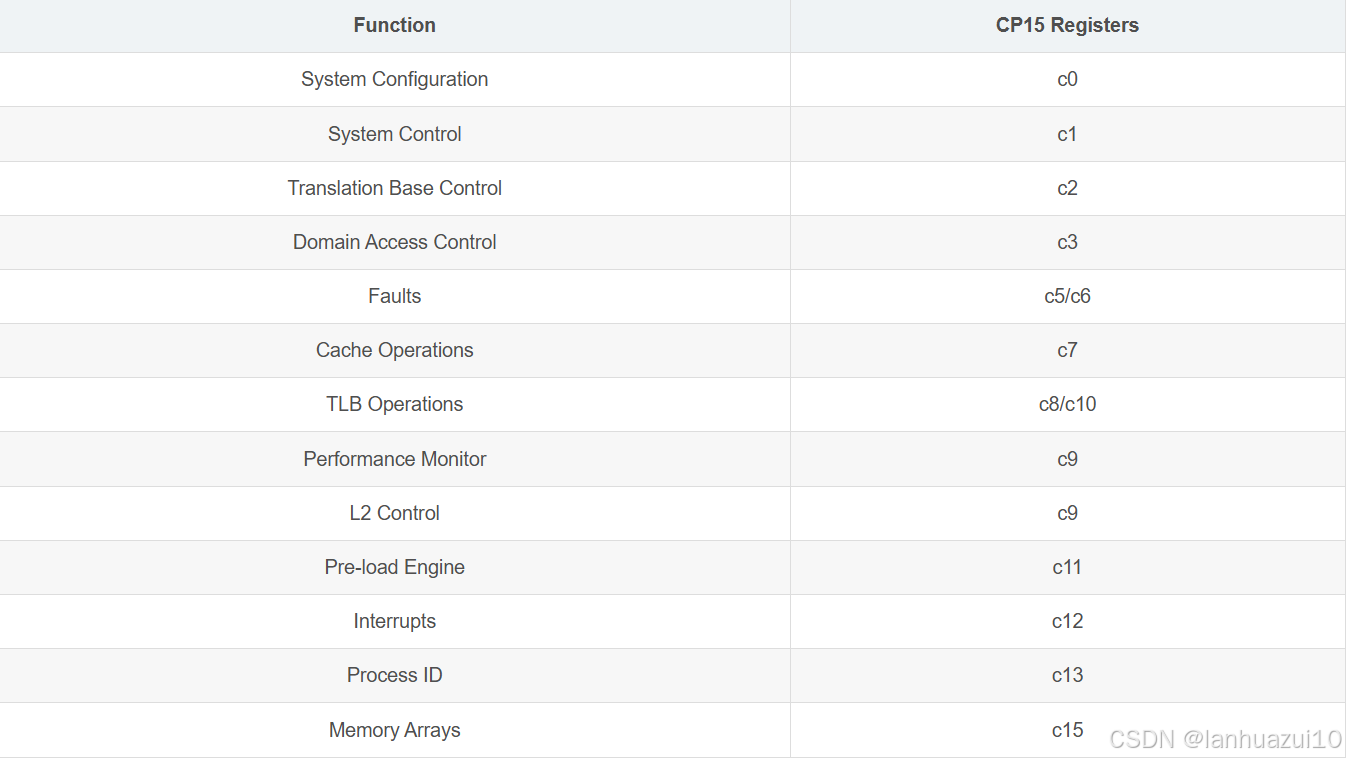

CP15共16组寄存器：C0-C15，每组寄存器都包含多个寄存器。前面看到读写CP15寄存器有很多的参数，我们就可以通过提供不同的控制寄存器编号和操作码，来读取不同寄存器组下的不同寄存器。这16个寄存器的大致功能如下：

对于不同的Cortex-A核的不同ARM架构，CP15所包括的寄存器都会有一些区别，所以具体请查阅相关的ARM版本参考手册。

（一）CP15 的寄存器 C0

CP15 中寄存器 C0 对应两个标识符寄存器，由访问 CP15 中的寄存器指令中的 <opcode2> 指定要访问哪个具体物理寄存器， <opcode2> 与两个标识符寄存器的对应关系如下所示：

opcode2 编码	对应的标识符号寄存器
0b000	主标识符寄存器
0b001	cache类型标识符寄存器
其他	保留

（1）主标识符寄存器

指令如下：

MRC P15，0，R0，C0，C0，0 #将主标示符寄存器的内容读到AMR寄存器R0中

主标示符的编码格式对于不同的ARM处理器版本有所不同。

对于AMR7之后的处理器，其主标示符编码格式如下：

30 24	23 20	19 16	15 4	3 0
由生产商确定	产品子编号	ARM 体系版本号	产品主编号	处理器版本号

各部分的编码详细含义如下表所示：

位	说明
位 [3: 0]	生产商定义的处理器版本号
位 [15: 4]	生产商定义的产品主编号其中最高 4 位即位 [15:12] 可能的取值为0x0~0x7 但不能是 0x0 或 0x7 因为： 0x0表示 ARM7之前的处理器 0x7 表示ARM7处理器
位 [19: 16]	ARM 体系的版本号，可能的取值如下： 0x1 ARM 体系版本 4 0x2 ARM 体系版本 4T 0x3 ARM 体系版本 5 0x4 ARM 体系版本 5T 0x5 ARM 体系版本 5TE 其他由 ARM 公司保留将来使用
位 [23: 20]	生产商定义的产品子编号。当产品主编号相同时，使用子编号来区分不同的产品子类，如产品中不同的高速缓存的大小等
位 [31: 24]	生产厂商的编号，现在已经定义的有以下值： 0x41 =A ARM 公司 0x44 =D Digital Equipment 公司 0x69 =I intel 公司

（2）cache类型标识符寄存器

指令如下：

MRC P15，0，R0，C0，C0，1 #将cache类型标识符寄存器的内容读到AMR寄存器R0中

ARM 处理器中 cache 类型标识符寄存器的编码格式如下所示：

31 29	28 25	24	23 12	11 0
000	属性字段	S	数据 cache 相关属性	指令cache 相关属性

各部分的编码详细含义如下表所示：

位	含义
位 [28: 25]	主要用于定义对于写回类型的cache的一些属性
位 [24]	定义系统中的数据 cache 和指令 cache 是分开的还是统一的： 0 系统的数据 cache 和指令 cache 是统一的； 1 系统的数据 cache 和指令 cache 是分开的
位 [23: 12]	定义数据 cache 的相关属性如果位 [24] 为 0 ，本字段定义整个cache 的属性
位 [31: 24]	定义指令 cache 的相关属性如果位 [24] 为 0 ，本字段定义整个cache 的属性

控制字段位 [28 ： 25] 的含义

主要用于定义对于写回类型的cache的一些属性

cache 类型标识符寄存器的控制字段位 [28 ： 25]：

编码	cache 类型	cache 内容清除方法	cache 内容锁定方法
0b0000	写通类型	不需要内容清除	不支持内容锁定
0b0001	写回类型	数据块读取	不支持内容锁定
0b0010	写回类型	由寄存器 C7 定义	不支持内容锁定
0b0110	写回类型	由寄存器 C7 定义	支持格式 A
0b0111	写回类型	由寄存器 C7 定义	支持格式 B

控制字段位 [23 ： 12] 及控制字段位 [11 ： 0] 含义

[23：12]用于定义数据cache的属性，[11: 0]用于定义指令cache的属性

编码格式如下：

11 9	8 6	5 3	2	1 0
000	cache 容量	cache 相联特性	M	块大小

其中bits[1:0]含义如下：

编码	cache 块大小
0b00	2 个字（ 8 字节）
0b01	4 个字（ 16 字节）
0b10	8 个字（ 32 字节）
0b11	16 个字（ 64 字节）

其中bits[5:3]含义如下：

编码	M=0 时含义	M=1 时含义
0b000	1 路相联（直接映射）	没有 cache
0b001	2 路相联	3 路相联
0b010	4 路相联	6 路相联
0b011	8 路相联	12 路相联
0b100	16 路相联	24 路相联
0b101	32 路相联	48 路相联
0b110	64 路相联	96 路相联
0b111	128 路相联	192 路相联

其中bits[8:6]含义如下：

编码	M=0 时含义	M=1时含义
0b000	0.5KB	0.75 KB
0b001	1 KB	1.5 KB
0b010	2 KB	3 KB
0b011	4 KB	6 KB
0b100	8 KB	12 KB
0b101	16 KB	24 KB
0b110	32 KB	48 KB
0b111	64 KB	96 KB

（二）CP15 的寄存器 C1

CP15中的寄存器C1是一个控制寄存器，它包括以下控制功能：

禁止或使能MMU以及其他与存储系统相关的功能
配置存储系统以及ARM处理器中的相关部分的工作

指令如下：

mrc p15, 0, r0, c1, c0{, 0} ；将 CP15 的寄存器 C1 的值读到 r0 中

mcr p15, 0, r0, c1, c0{, 0} ；将 r0 的值写到 CP15 的寄存器 C1 中

CP15 中的寄存器 C1 的编码格式及含义说明如下：

C1中的控制位	含义
M（bit[0]）	0 ：禁止 MMU 或者 PU 1 ：使能 MMU 或者 PU 如果系统中没有MMU及PU，读取时该位返回0，写入时忽略该位
A（bit[1]）	0 ：禁止地址对齐检查 1 ：使能地址对齐检查
C（bit[2]）	当数据cache和指令cache分开时，本控制位禁止/使能数据cache。当数据cache和指令cache统一时，该控制位禁止/使能整个cache。 0 ：禁止数据 / 整个 cache 1 ：使能数据 / 整个 cache 如果系统中不含cache，读取时该位返回0.写入时忽略当系统中不能禁止cache 时，读取时返回1.写入时忽略
W（bit[3]）	0 ：禁止写缓冲 1 ：使能写缓冲如果系统中不含写缓冲时，读取时该位返回0.写入时忽略当系统中不能禁止写缓冲时，读取时返回1.写入时忽略
P（bit[4]）	对于向前兼容26位地址的ARM处理器，本控制位控制PROG32控制信号 0 ：异常中断处理程序进入 32 位地址模式 1 ：异常中断处理程序进入26 位地址模式如果本系统中不支持向前兼容26位地址，读取该位时返回1，写入时忽略
D（bit[5]）	对于向前兼容26位地址的ARM处理器，本控制位控制DATA32控制信号 0 ：禁止 26 位地址异常检查 1 ：使能 26 位地址异常检查如果本系统中不支持向前兼容26位地址，读取该位时返回1，写入时忽略
L（bit[6]）	对于ARMv3及以前的版本，本控制位可以控制处理器的中止模型 0 ：选择早期中止模型 1 ：选择后期中止模型
B（bit[7]）	对于存储系统同时支持big-endian和little-endian的ARM系统，本控制位配置系统的存储模式 0 ： little endian 1 ： big endian 对于只支持little-endian的系统，读取时该位返回0，写入时忽略对于只支持big-endian的系统，读取时该位返回1，写入时忽略
S（bit[8]）	在基于 MMU 的存储系统中，本位用作系统保护
R（bit[9]）	在基于 MMU 的存储系统中，本位用作 ROM 保护
F（bit[10]）	由生产商定义
Z（bit[11]）	对于支持跳转预测的ARM系统，本控制位禁止/使能跳转预测功能 0 ：禁止跳转预测功能 1 ：使能跳转预测功能对于不支持跳转预测的ARM系统，读取该位时返回0，写入时忽略
I（bit[12]）	当数据cache和指令cache是分开的，本控制位禁止/使能指令cache 0 ：禁止指令 cache 1 ：使能指令 cache 如果系统中使用统一的指令cache和数据cache或者系统中不含cache，读取该位时返回0，写入时忽略。当系统中的指令cache不能禁止时，读取时该位返回1，写入时忽略
V（bit[13]）	对于支持高端异常向量表的系统，本控制位控制向量表的位置 0 ：选择低端异常中断向量 0x0~0x1c 1 ：选择高端异常中断向量0xffff0000~ 0xffff001c 对于不支持高端异常向量表的系统，读取时该位返回0，写入时忽略
PR（bit[14]）	如果系统中的cache的淘汰算法可以选择的话，本控制位选择淘汰算法 0 ：常规的 cache 淘汰算法，如随机淘汰 1 ：预测性淘汰算法，如round-robin 淘汰算法如果系统中cache的淘汰算法不可选择，写入该位时忽略。读取该位时，根据其淘汰算法是否可以比较简单地预测最坏情况返回0或者1
L4（bit[15]）	对于ARM版本5及以上的版本，本控制位可以提供兼容以前的ARM版本的功能 0 ：保持 ARMv5 以上版本的正常功能 1 ：将 ARMv5 以上版本与以前版本处理器兼容，不根据跳转地址的 bit[0] 进行 ARM 指令和 Thumb 状态切换： bit[0] 等于 0 表示 ARM 指令，等于 1 表示 Thumb 指令
Bits[31:16]）	这些位保留将来使用，应为UNP/SBZP

（三）CP15 的寄存器 C2

C2寄存器的别名：Translation table base (TTB) register

C2寄存器用来保存页表的基地址，即一级映射描述符表的基地址。其编码格如下所示：

31 0

一级映射描述符表的基地址（物理地址）

（四）CP15 的寄存器 C3

CP15 中的寄存器 C3 定义了 ARM 处理器的 16 个域的访问权限。

31 0

D15

D14

D13

D12

D11

D10

在 CP15的C3寄存器中，划分了 16个域，每个区域由两位构成，这两位说明了当前内存的检查权限：

00：当前级别下，该内存区域不允许被访问，任何的访问都会引起一个domain fault，这时 AP位无效

01：当前级别下，该内存区域的访问必须配合该内存区域的段描述符中AP位进行权检查
10：保留状态（我们最好不要填写该值，以免引起不能确定的问题）
11：当前级别下，对该内存区域的访问都不进行权限检查。这时 AP位无效

所以只有当相应域的编码为 01 时，才会根据 AP位和协处理器CP15中的C1寄存器的R,S位进行权限检查

(五)CP15 的寄存器 C5

CP15 中的寄存器 C5 是失效状态寄存器，分为指令状态失效和数据状态失效。

MRC p15, 0, <Rd>, c5, c0, 0   访问数据失效状态寄存器

MRC p15, 0, <Rd>, c5, c0, 1   访问指令状态失效寄存器

编码格式如下所示：

31 9	8	7 4	3 0
UNP/SBZP	0	域标识	状态标识

其中，域标识bit[7:4]表示存放引起存储访问失效的存储访问所属的域。

状态标识 bit[3:0] 表示放引起存储访问失效的存储访问类型，该字段含义如下表所示（优先级由上到下递减）。

引起访问失效的原因	状态标识	域标识	C6
终端异常（ Terminal Exception ）	0b0010	无效	生产商定义
中断向量访问异常（ Vector Exception）	0b0000	无效	有效
地址对齐	0b00x1	无效	有效
一级页表访问失效	0b1100	无效	有效
二级页表访问失效	0b1110	有效	有效
基于段的地址变换失效	0b0101	无效	有效
基于页的地址变换失效	0b0111	有效	有效
基于段的存储访问中域控制失效	0b1001	有效	有效
基于页的存储访问中域控制失效	0b1101	有效	有效
基于段的存储访问中访问权限控制失效	0b1111	有效	有效
基于页的存储访问中访问权限控制失效	0b0100	有效	有效
基于段的 cache 预取时外部存储系统失效	0b0110	有效	有效
基于页的 cache 预取时外部存储系统失效	0b1000	有效	有效
基于段的非 cache 预取时外部存储系统失效	0b1010	有效	有效

（六）CP15的寄存器C6

CP15 中的寄存器 C6 是失效地址寄存器，其中保存了引起存储访问失效的地址，分为数据失效地址寄存器和指令失效地址寄存器

MRC p15, 0, <Rd>, c6, c0, 0  访问数据失效地址寄存器

MRC p15, 0, <Rd>, c6, c0, 2  访问指令失效地址寄存器

编码格式如下所示：

31 0

失效地址（虚拟地址）

（七）CP15的寄存器C7

CP15 的 C7 寄存器用来控制 cache 和写缓存，它是一个只写寄存器，读操作将产生不可预知的后果。

访问 CP15 的 C7 寄存器的指令格式如下所示：

mcr p15, 0, <rd>, <c7>, crm, <opcode_2> ；<rd> 、 <crm> 和 <opcode_2> 的不同取值组合，实现不同功能

表中的数据是指Rd中的数据：

（八）CP15的寄存器C8

系统协处理器CP15的寄存器C8就是清除TLB内容的相关操作。它是一个只写的寄存器。

MCR p15，0，Rd，c8，CRm，opcode_2

Rd中为要写入C8寄存器的内容，CRm和opcode_2的不同组合决定指令执行的不同操作。

指令	Rd	含义
MCR p15, 0, Rd, c8, c5, 0	0	使无效整个指令TLB
MCR p15, 0, Rd, c8, c5, 1	虚拟地址	使无效指令TLB中的单个地址变换条目
MCR p15, 0, Rd, c8, c6, 0	0	使无效整个数据TLB
MCR p15, 0, Rd, c8, c6, 1	虚拟地址	使无效数据TLB中的单个地址变换条目
MCR p15, 0, <Rd>, c8, c7, 0	0	使无效整个数据和指令TLB
MCR p15, 0, <Rd>, c8, c7, 1	虚拟地址	使无效数据和指令TLB中的单个地址变换条目

（九）CP15的寄存器C12

CP15寄存器C12用来设置异常向量基地址，其编码格式如下所示：

MCR p15, 0, <Rd>, c12, c0, 0                 ；Rd中存放要修改的异常向量基地址

31 5	4 0
异常向量基地址	Reserve

注：只有ARM11和cortex-a 可以任意修改异常向量基地址。arm7,ARM9,ARM10只可以在0地址或0xffff0000中

（十）CP15的寄存器C13

CP15中的寄存器C13用于快速上下文切换。其编码格式如下所示。

访问寄存器C13的指令格式如下所示。

MCR p15, 0,<Rd>,<c13>,c0,0

MRC P15, 0,<Rd>,<c13>,c0,0

其中，在读操作时，结果中位[31：:25]返回PID，其他位的数值是不可以预知的。写操作将设置PID的值。

当PID的值为0时，MVA = VA | (0（PID）<<25)，MVA=VA,相当于禁止了FCSE。系统复位后PID即为0.

当PID的值不为0时，相当于使能了FCSE。

3 ARMv7实例
我手上有一块I.MX6ULL的板子，它所用的架构为ARMv7，这里就以ARMv7为例举几个读写CP15寄存器的例子。

在ARMv7中，有两种内存系统架构：VMSA(Virtual Memory System Architecture)和PMSA(Physical Memory System Architecture)，分别用于处理虚拟内存和物理内存的映射和管理。比如跑Linux的时候要用MMU，用的就是VMSA，如果跑裸机的话，用的就是PMSA。

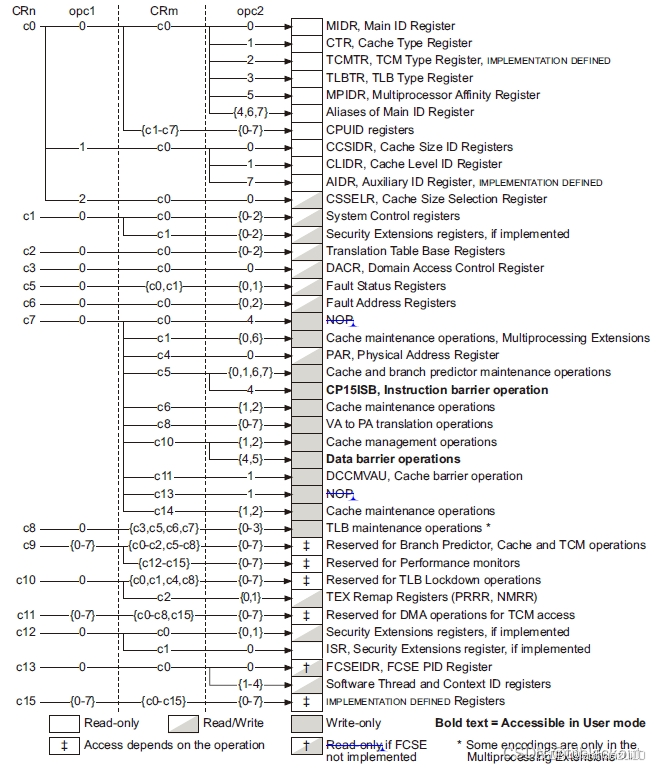

那不同的架构，对应的CP15协处理器访问的参数都不同，分别对应手册中的B3.12 CP15 registers for a VMSA implementation和B4.6 CP15 registers for a PMSA implementation。VMSA架构下，详细地配置如下：

下面就以VMSA为例，介绍一些常用的配置寄存器。

3.1 读取C0的MDIR寄存器
MDIR寄存器的字段实际上就是系统架构的一些信息，它的组成如下：

具体字段含义参考B3.12.7 c0, Main ID Register (MIDR)
下面的汇编指令将MDIR寄存器的值读到r0寄存器中：

MRC p15, 0, r0, c0, c0, 0

MDIR寄存器为只读的，不可调用MCR写

3.2 读/写c1的SCTLR寄存器

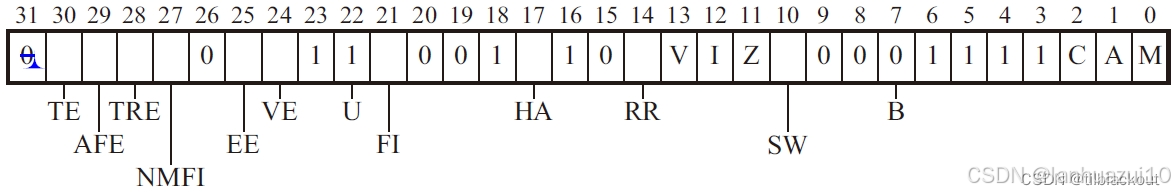

SCTLR就是上面的System Control Registers(系统控制寄存器)，它与使能MMU、I-Cache和D-Cache等功能有关，所以很重要。组成如下：

比如bit0就是打开/禁用MMU的位，如果使用了Linux，一般是需要打开的。

其它字段含义参考：B3.12.17 c1, System Control Register (SCTLR)

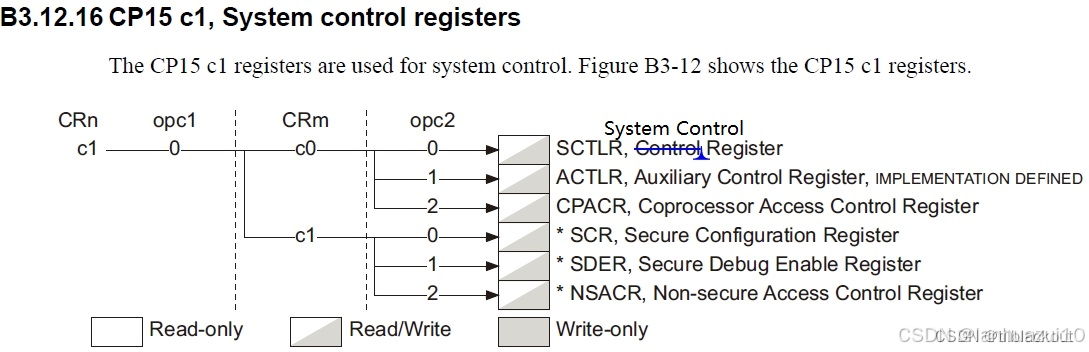

在前面那张总图中没有明确操作码2的值，我们可以参考B3.12.16 CP15 c1, System control registers章节：

所以SCTLR寄存器的操作码2为0。

读SCTLR寄存器的值到r0：

MRC p15,0,r0,c1,c0,0

写r0的值到SCTLR寄存器

MCR p15,0,r0,c1,c0,0

3.3 读/写c12的VBAR寄存器

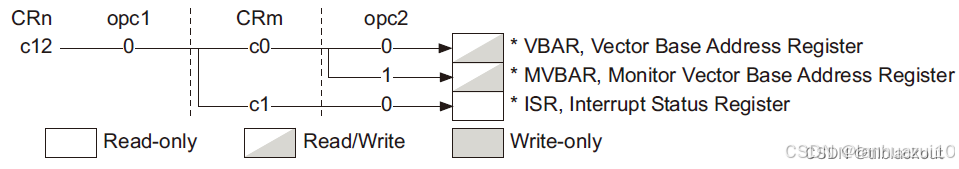

c12寄存器集的寄存器如下：

这里我们学习一下VBAR寄存器：

VBAR[31:5]表示程序的向量表地址，比如芯片自带的BootROM中，如果需要使用U-Boot来引导启动Linux，就需要设置向量表地址为U-Boot程序的向量表地址。

低5位表示异常的偏移，默认0为Reset异常，通过设置这个字段，就可以在上电时进入别的异常,
这也暗示着程序向量表的基地址需要32位对齐
读VBAR寄存器的值到r0

MRC p15,0,r0,c12,c0,0

写r0的值到VBAR寄存器：

ldr r0, =0X80010000
MCR p15,0,r0,c12,c0,0

3.4 读c15的CBAR寄存器(Cortex-A7)

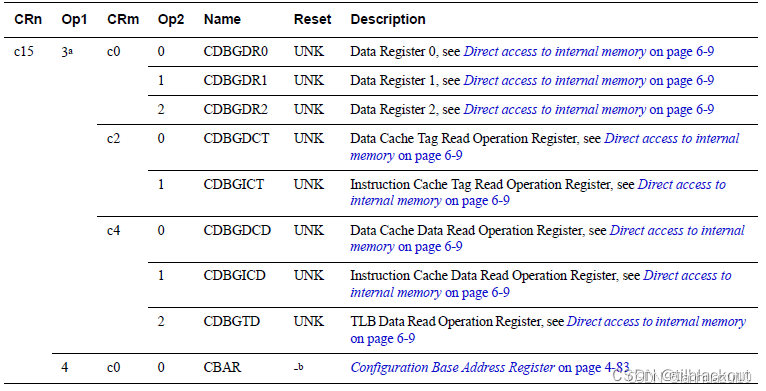

从最上面的表格我们可以看到c15为IMPLEMENTATION DEFINED registers，也就是不同的芯片厂商可以自己定义这个寄存器的位。这里就以Cortex-A7内核为例，它的架构就是ARMv7，我们来看看Cortex-A7手册中对于CP15的定义：

Cortex-A7 Technical Reference Manual

我们这里就了解一下CBAR寄存器，它的值为GIC(通用中断控制器)的基地址：
