一、目的

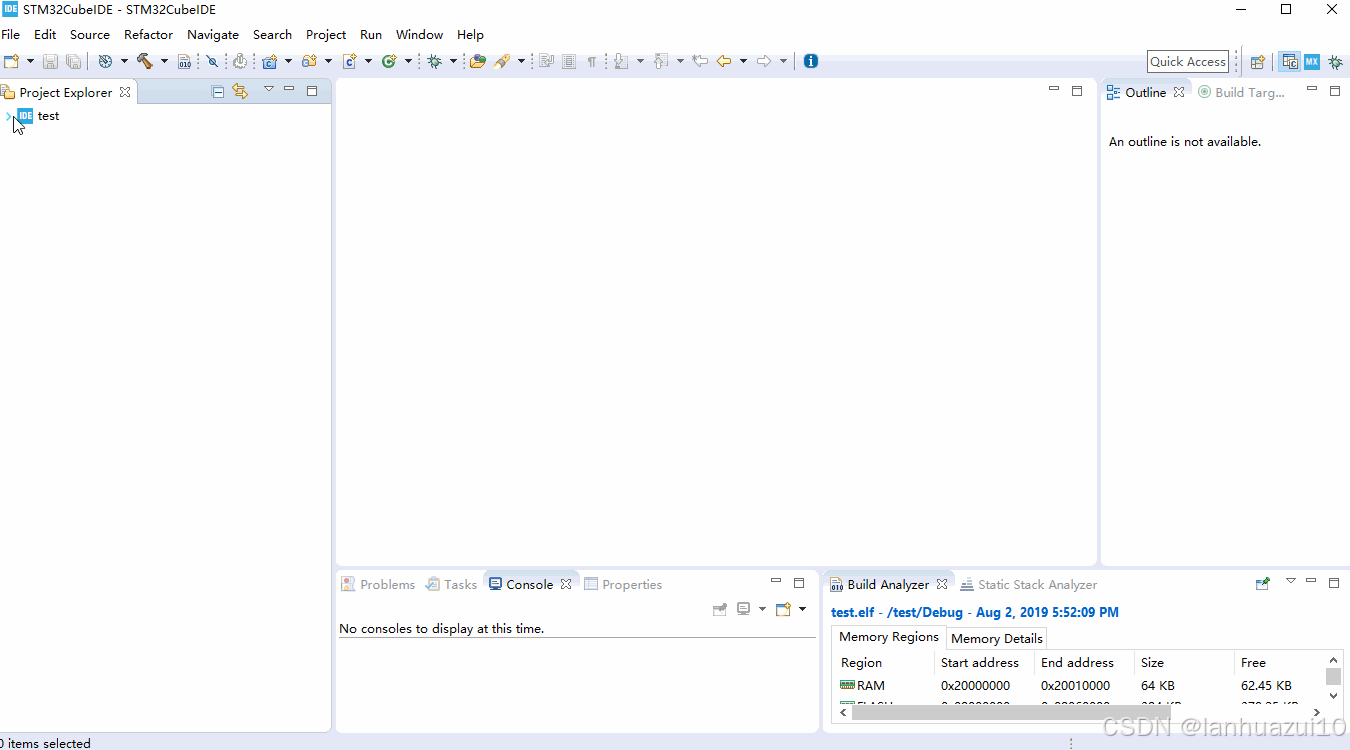

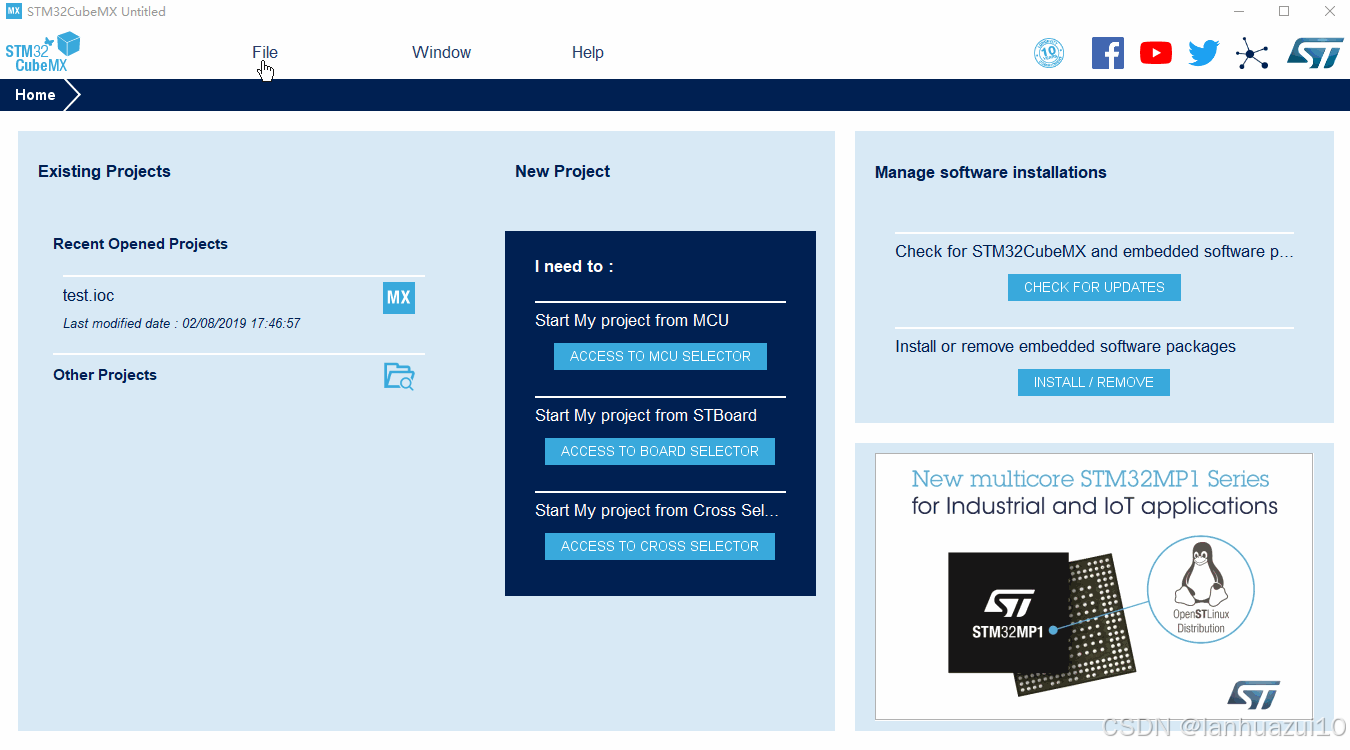

STM32CubeIDE中整合了STM32CubeMX用来配置芯片资源生成初始化代码，本篇将介绍STM32CubeMX使用方法。

界面主要由四部分组成引脚输出和配置、时钟配置、项目管理、工具。其中前两部分关联比较紧密，必须结合在一起调整。下面是具体的说明（主要以图片为主，可以点击查看大图）：

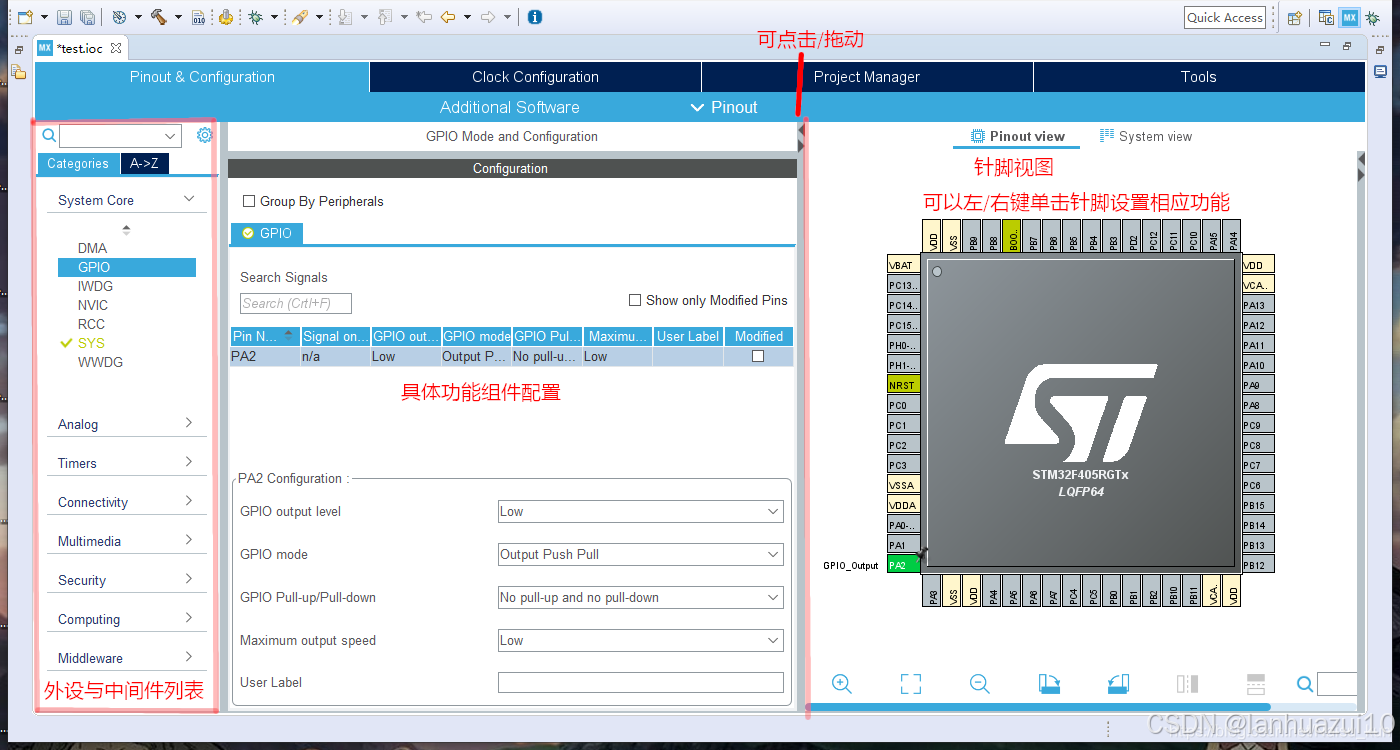

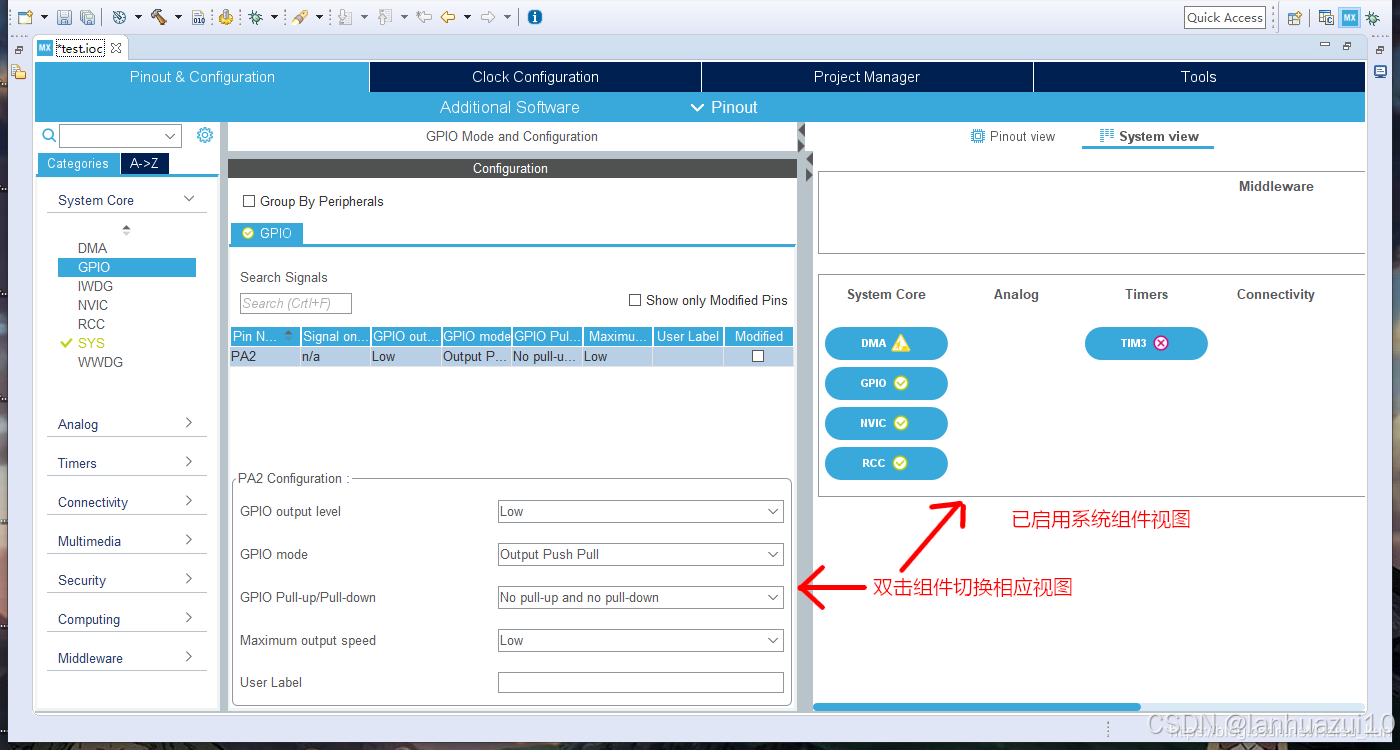

这个分页主要用于配置引脚、外设和中间件：

这个分页中外设和中间件等的详细设置主要是与各自具体的属性功能有关，需要依据具体情况去了解设置。

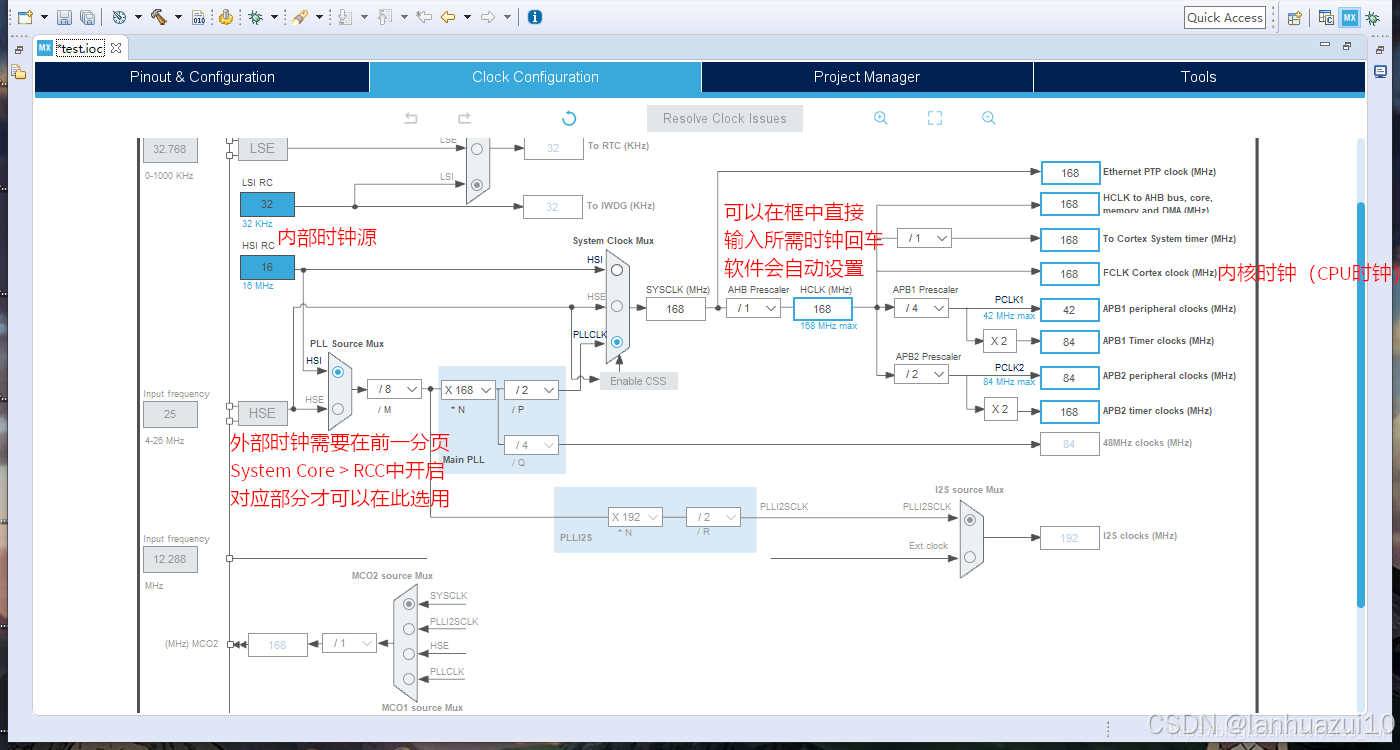

这个分页主要用于配置系统各部分时钟：

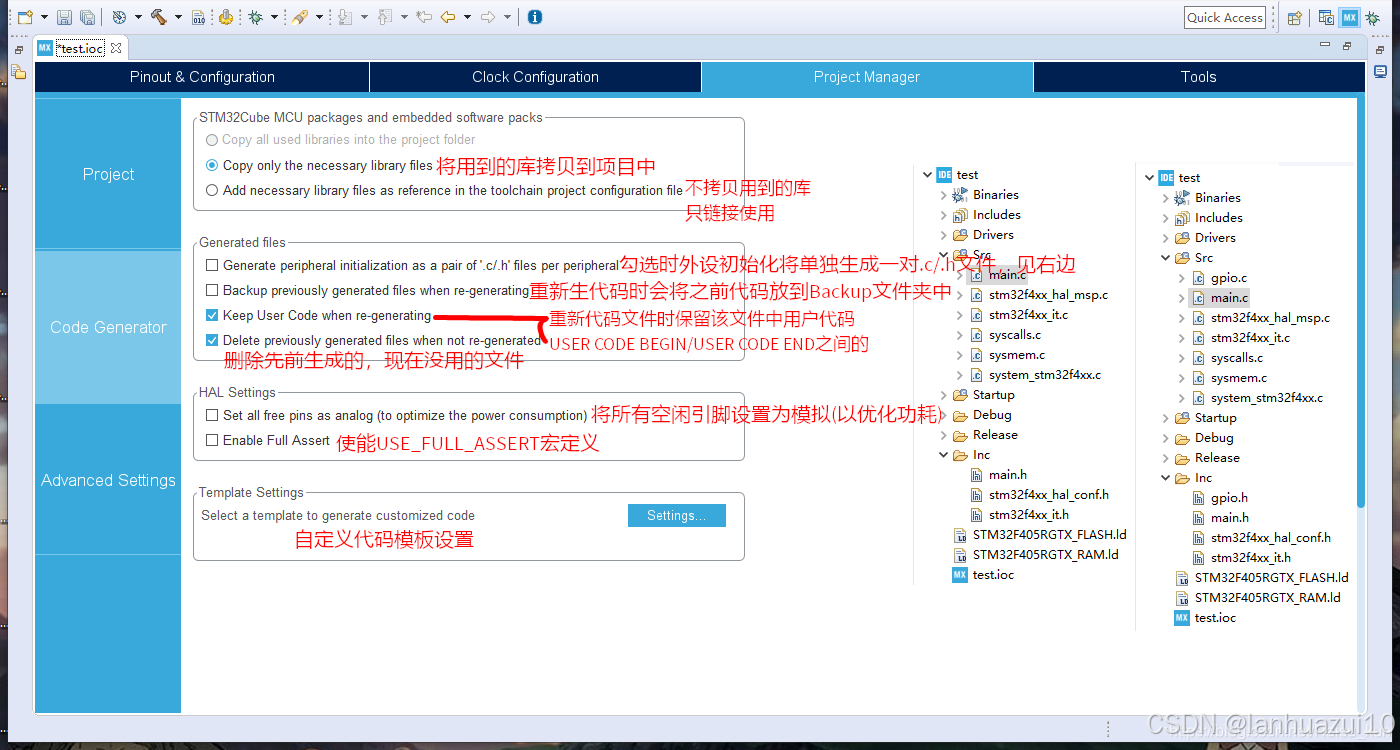

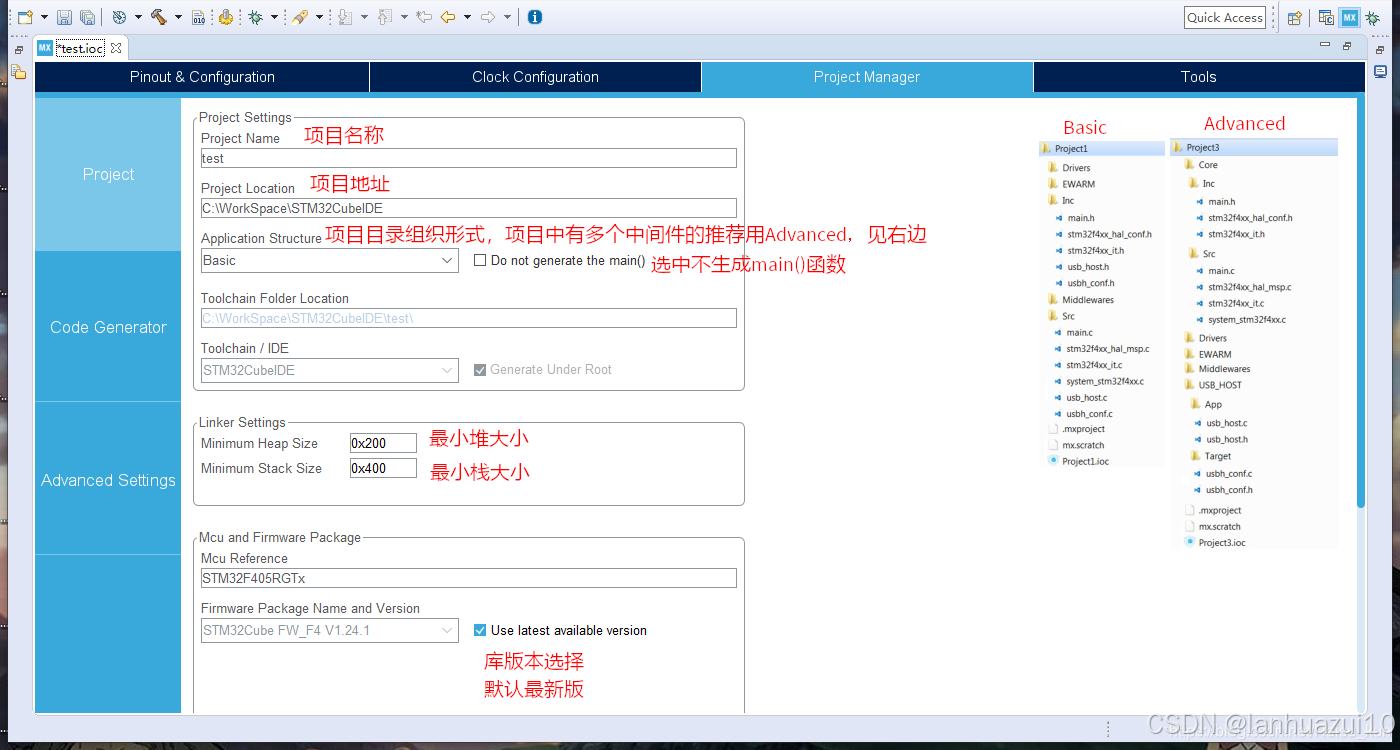

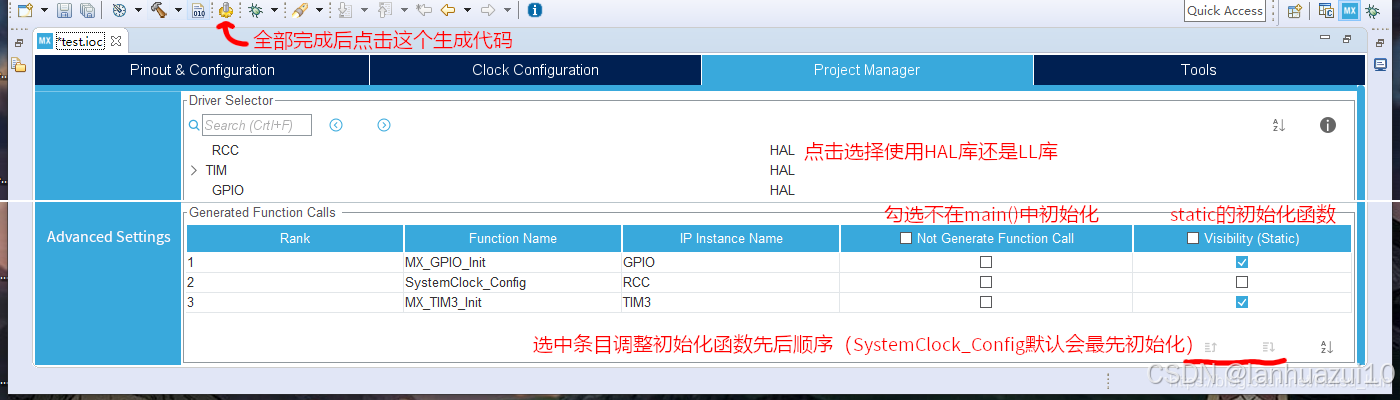

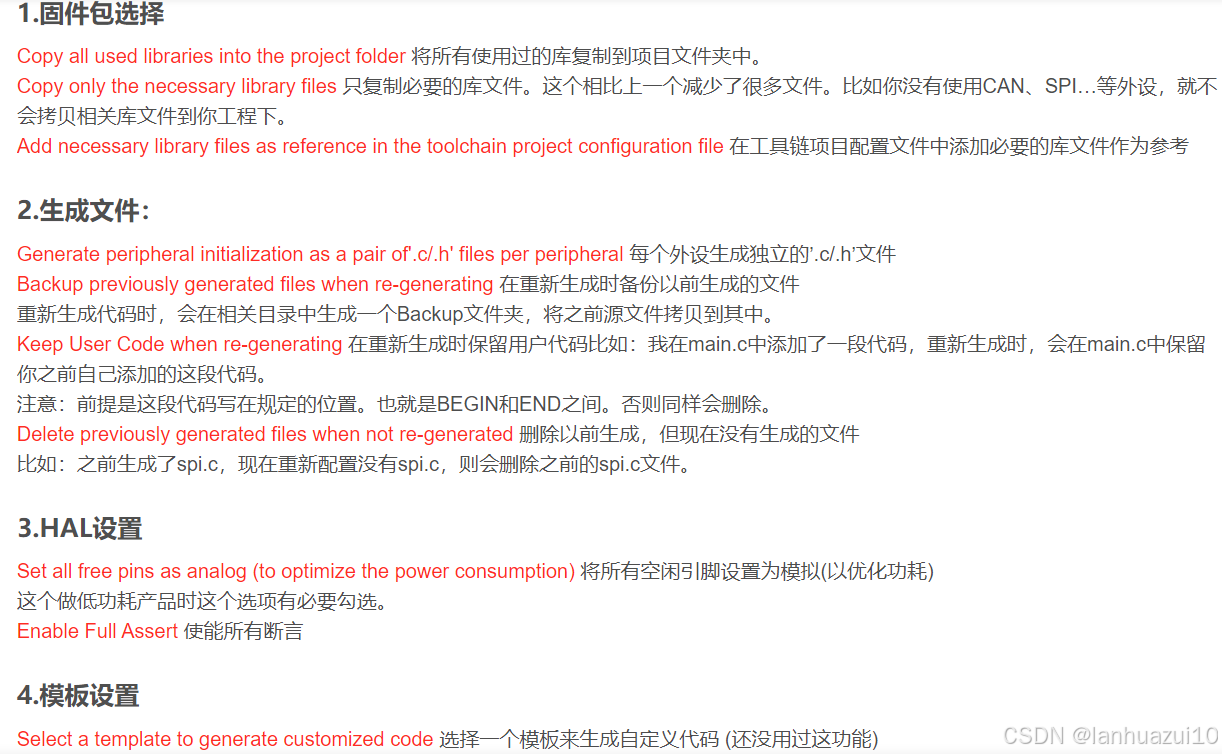

这个分页主要用于设置代码生成输出方面的选项参数：

这个分页目前就一个工具，用来模拟计算功耗：

这个工具怎么说呢，个人觉得做个参考就好，别在这里花太多时间。

STM32CubeMX生成的代码根据设置不同，代码结构也会不同，这里主要讲一下默认情况下生成代码的结构：

用到的 Drivers/CMSIS、Drivers/STM32Fxxx_HAL_Driver 中间件等会从固件包中直接复制到项目中；

根据用户配置会生成相对应的初始化C代码（.c/.h文件），并将其存储在Inc和Src文件夹中，默认情况下，包含以下文件：

stm32fxxx_hal_conf.h文件：此文件定义了使能的HAL模块，并将一些参数（如外部高速振荡器频率）设为预定义的默认值，或根据用户配置（时钟树）进行设置。
stm32fxxx_hal_msp.c（MSP = MCU支持包）：此文件定义了所有初始化函数，以便根据用户配置（比如引脚分配、使能时钟、使用DMA和中断）去配置外设实例。
main.c负责：通过调用重置所有外设、初始化闪存接口和SysTick的HAL_init()函数将MCU重置为已知状态；配置和初始化系统时钟；配置和初始化外设未使用的GPIO；为每个已配置的外设定义和调用外设初始化函数，该函数定义了将传递给相应外设HAL init函数（转而调用外设HAL MSP初始化函数）的句柄结构。请注意，当使用LwIP（各自的USB）中间件时，底层以太网（各自的USB外设）的初始化C代码将从main.c移至LwIP（各自的USB）初始化C代码本身。
main.h文件：此文件包含通过引脚布局选项卡所设置的引脚标签相对应的定义语句，以及通过配置选项卡所添加的用户项目常量。比如将某个GPIO口用户标签定义为LED，那么在main.h文件中就会出现 #define LED_Pin GPIO_PIN_xx #define LED_GPIO_Port GPIOx 的定义；（一般来说这个文件已经链接了所有库资源，用户自己的文件只要包含这个文件就可以调用其他东西了）。

STM32CubeMX生成的文件中，用户需要添加代码的话需要添加在特定区间中，不然会在STM32CubeMX重新生成代码后丢失，见下面：
