EEPROM

AT24C02 模块是一款广泛应用于电子项目中的 EEPROM（电可擦可编程只读存储器）芯片，主要用于存储小容量的数据，如配置参数、校准数据等。以下是对 AT24C02 模块的详细介绍：

一、基本概述

AT24C02 是由 Atmel（现为 Microchip）生产的一款 I²C 接口的 2Kb（256 字节）串行 EEPROM 芯片。其特点是低功耗、非易失性存储、支持多主机操作，非常适合在各种微控制器项目中用作数据存储模块。

二、主要特性

存储容量：2Kb（256 字节）
接口类型：I²C 串行接口
工作电压：1.7V 至 5.5V
时钟频率：最高可达 400kHz（标准模式）和 1MHz（高速模式）
页写入：支持页写入操作，每页最多可写入 8 字节
非易失性：断电后数据依然保留
封装形式：常见为 DIP、SMD 等多种封装

三、引脚说明

AT24C02 芯片通常有 8 个引脚，具体引脚功能如下：

A0（地址引脚 0）：用于设备地址选择，可通过连接高电平或低电平来设置不同的设备地址，以支持多个 EEPROM 芯片在同一 I²C 总线上工作。
A1（地址引脚 1）：同 A0，用于扩展地址。
A2（地址引脚 2）：同 A0，用于扩展地址。
VSS：电源地。
SDA（数据线）：I²C 数据传输线，双向数据线。
SCL（时钟线）：I²C 时钟信号线，由主设备提供。
WP（写保护）：写保护引脚，接地时允许写操作，接高电平时禁止写操作。
VCC：电源正极，通常连接至 5V 或 3.3V 电源。

四、工作原理

AT24C02 通过 I²C 协议与主控制器（如 Arduino、单片机等）通信。I²C 是一种双线串行通信协议，包含两条信号线：

SDA（Serial Data）：数据传输线，负责双向数据传输。
SCL（Serial Clock）：时钟信号线，由主设备产生，控制数据传输的节奏。

通信步骤如下：

起始信号：主设备通过 SDA 线从高电平拉低，同时保持 SCL 高电平，表示通信开始。
设备地址传输：主设备发送 EEPROM 的设备地址（包括读写位）。
确认应答：EEPROM 应返回一个应答信号，表示准备好接收或发送数据。
数据传输：根据读写操作，主设备或 EEPROM 进行数据的读写。
停止信号：主设备通过 SDA 线从低电平拉高，同时 SCL 保持高电平，表示通信结束。

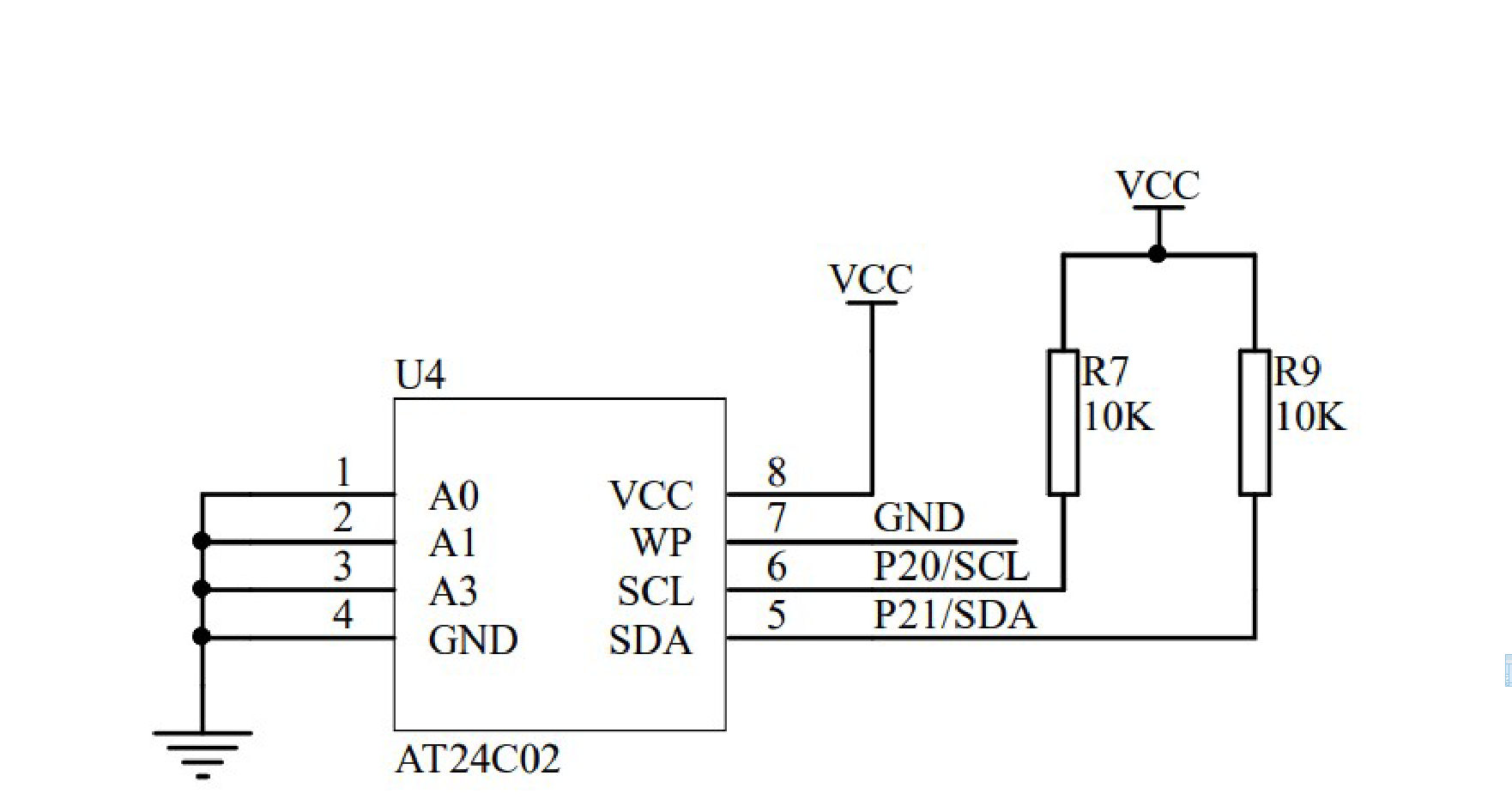

五、硬件连接

以下是将 AT24C02 模块与常见的 Arduino 开发板连接的基本电路：

VCC：连接到 Arduino 的 5V 或 3.3V 电源。
VSS：连接到 Arduino 的 GND（地）。
SDA：连接到 Arduino 的 SDA 引脚（如 Uno 的 A4 引脚）。
SCL：连接到 Arduino 的 SCL 引脚（如 Uno 的 A5 引脚）。
WP：通常连接到 GND，允许写操作。
A0-A2：可根据需要连接到 GND 或 VCC，用于设置设备地址。如果只有一个 EEPROM，可以全部接地。

注意事项：

在 SDA 和 SCL 线上通常需要上拉电阻（通常为 4.7kΩ）以确保信号稳定。
确保电源电压与 Arduino 开发板匹配，避免烧毁芯片。

六、编程与使用

以 STC15F2K61S2为例，使用 AT24C02 需要借助 Wire 库（I²C 通信库）进行数据的读写操作。

1. 写入数据示例：

void EEPROM_Write(*EEPROM_String,addr,num)
{
    IIC_Start();
    IIC_SendByte(0xA0);
    IIC_WaitAck();
    IIC_SendByte(addr);
    IIC_WaitAck();
    while(num--)
    {
        IIC_SendByte(*EEPROM_String++);
        IIC_WaitAck();
        IIC_Delay(200);
    }
    IIC_Stop();
}

2. 读取数据示例：

void EEPROM_Read(*EEPROM_String,addr,num)
{
    IIC_Start();
    IIC_SendByte(0xA0);
    IIC_WaitAck();
    IIC_SendByte(addr);
    IIC_WaitAck();
    IIC_Start();
    IIC_SendByte(0xA1);
    IIC_WaitAck();
    while(num--)
    {
        *EEPROM_String++=IIC_RecByte();
        if(num) IIC_SendByte(0);
        else
            IIC_SendByte(1);
    }
    IIC_Stop();
}

注意事项：

EEPROM 的写入操作需要一定的时间（通常为 5ms），在实际应用中可能需要在写入后添加延时或检查写入完成。
每次写入操作后，EEPROM 会进入内部写入周期，此期间无法进行新的写操作。
为了延长 EEPROM 的寿命，尽量避免对同一存储单元频繁写入。

七、应用场景

AT24C02 模块由于其小巧、低功耗和易于使用的特点，被广泛应用于以下场景：

配置存储：存储设备的配置信息，如传感器校准参数、系统设置等。
数据记录：记录事件日志、小数据量的实时数据。
固件存储：在某些嵌入式系统中，存储固件或程序代码的辅助部分。
密码存储：存储简单的密码或认证信息。

八、常见问题与解决

无法通信或读取数据：
- 检查 I²C 连接是否正确，SDA 和 SCL 是否连接到正确的引脚。
- 确认上拉电阻是否存在且值合适（通常为 4.7kΩ）。
- 检查 EEPROM 的地址设置是否正确，确保 A0-A2 引脚配置与代码中一致。
写入失败或数据不正确：
- 确认写保护引脚（WP）是否接地，允许写操作。
- 确保写入操作后有足够的延时（至少 5ms）以完成内部写入周期。
- 检查电源电压是否稳定，避免因电压不足导致写入失败。
多设备冲突：
- 如果在同一 I²C 总线上连接了多个 AT24C02 芯片，确保每个芯片的 A0-A2 引脚配置不同，以分配唯一的设备地址。

九、总结

AT24C02 模块是一款功能强大且易于使用的 EEPROM 存储芯片，适用于各种需要小容量非易失性存储的电子项目。通过 I²C 接口，它能够方便地与多种微控制器进行通信，且其低功耗特性使其在便携式设备中尤为适用。了解其工作原理、硬件连接和编程方法，可以帮助开发者更好地利用这一模块，实现数据存储和管理的需求。

在使用 AT24C02 模块进行数据写入时，选择和管理变量的类型至关重要。这不仅影响数据的存储效率，还关系到数据的准确性和系统的稳定性。以下将详细介绍在写入数据时关于变量类型的注意事项，涵盖数据类型选择、内存管理、数据序列化等方面。

一、理解 AT24C02 的存储限制

1. 存储容量

总容量：256 字节。
页结构：32 页，每页 8 字节。

2. 写入周期和寿命

写入延时：每次写入操作约需 5ms。
擦写次数：每个存储单元约 100,000 次。

了解这些限制有助于合理分配和管理变量，以避免超出存储容量或频繁擦写导致的寿命缩短。

二、变量类型的选择

1. 基本数据类型

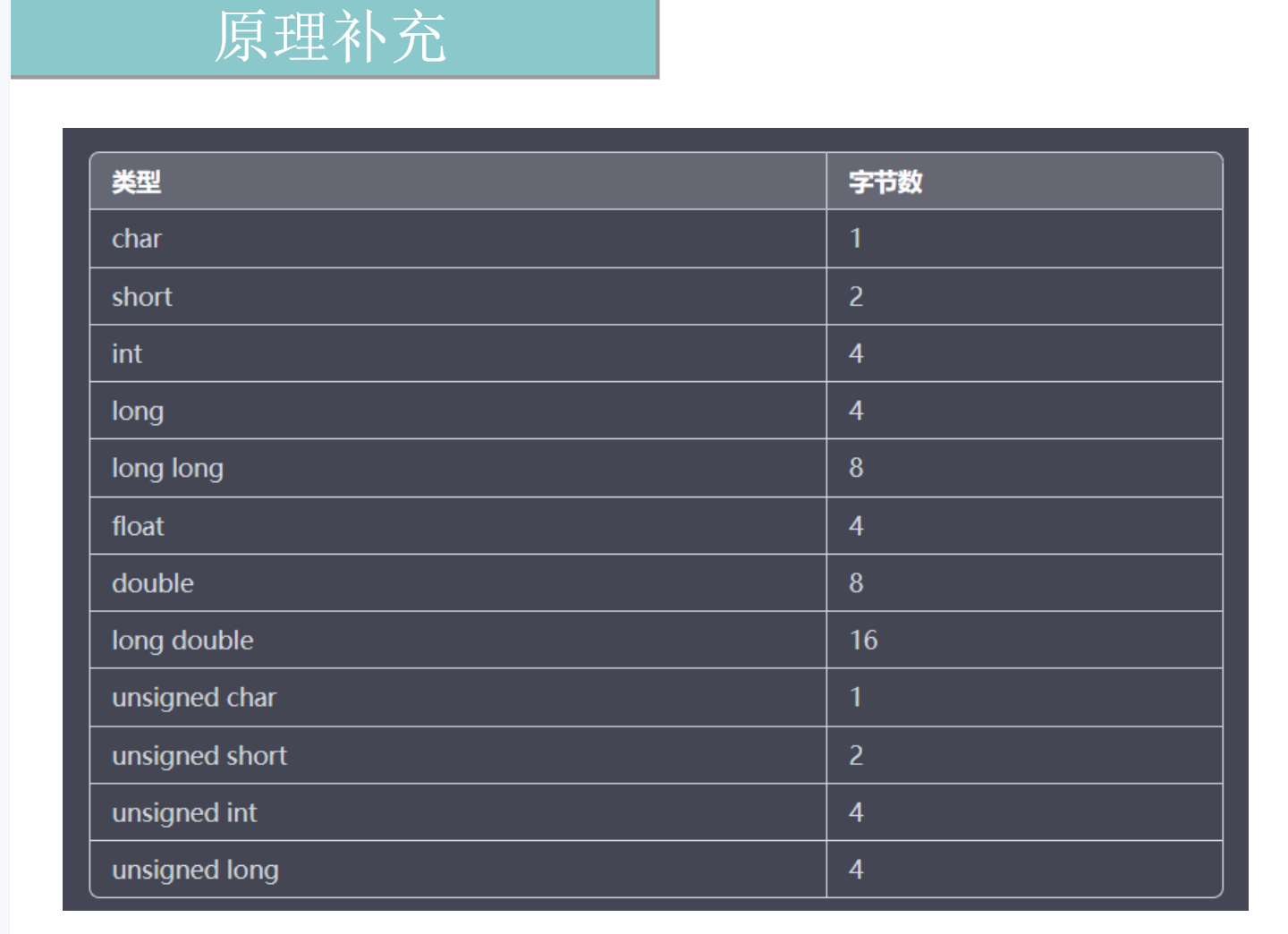

在 C/C++（如 Arduino）中，常用的数据类型及其大小如下：

数据类型	大小（字节）	描述
`bool`	1	布尔值（`true` 或 `false`）
`char`	1	字符
`byte`	1	无符号字节
`int`	2	整数（-32768 至 32767）
`unsigned int`	2	无符号整数（0 至 65535）
`long`	4	长整数
`unsigned long`	4	无符号长整数
`float`	4	单精度浮点数
`double`	4（在 Arduino 上）	双精度浮点数（Arduino中与 `float` 相同）
`String`	可变	动态字符串

2. 注意事项

尽量使用小数据类型：例如，若只需存储 0-255 范围的值，使用 byte 而非 int 可以节省内存。
避免不必要的类型扩展：如在无需负数时，使用 unsigned 类型可以扩展可表示的正数范围。
对齐与填充：结构体中的成员变量顺序可能影响内存占用，合理排列可减少填充字节。

三、变量存储策略

1. 单个变量存储

对于简单的单个变量，可以直接使用 Wire.write() 或 Wire.put() 函数写入。

示例：写入一个 byte 和一个 int

#include <Wire.h>

#define EEPROM_I2C_ADDRESS 0x50

void setup() {
  Wire.begin();

  byte myByte = 0xA5;
  int myInt = 12345;

  // 写入 myByte 到地址 0x00
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(0x00); // 内存地址
  Wire.write(myByte);
  Wire.endTransmission();

  delay(5); // 等待写入完成

  // 写入 myInt 到地址 0x01
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(0x01); // 内存地址
  Wire.write((byte)(myInt & 0xFF));       // 低字节
  Wire.write((byte)((myInt >> 8) & 0xFF)); // 高字节
  Wire.endTransmission();

  delay(5); // 等待写入完成
}

void loop() {
  // 空循环
}

2. 结构体存储

对于多个相关变量，可以使用结构体进行打包，然后整体写入 EEPROM。

示例：存储一个结构体

#include <Wire.h>

#define EEPROM_I2C_ADDRESS 0x50

struct DeviceConfig {
  byte mode;
  int threshold;
  float calibration;
} config;

void writeStruct(int address, const DeviceConfig &data) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  const byte *ptr = (const byte*) &data;
  for (unsigned int i = 0; i < sizeof(DeviceConfig); i++) {
    Wire.write(*ptr++);
  }
  Wire.endTransmission();
  delay(5); // 等待写入完成
}

void readStruct(int address, DeviceConfig &data) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  Wire.endTransmission();

  Wire.requestFrom(EEPROM_I2C_ADDRESS, sizeof(DeviceConfig));
  byte *ptr = (byte*) &data;
  for (unsigned int i = 0; i < sizeof(DeviceConfig); i++) {
    if (Wire.available()) {
      *ptr++ = Wire.read();
    }
  }
}

void setup() {
  Wire.begin();

  // 初始化结构体
  config.mode = 1;
  config.threshold = 300;
  config.calibration = 0.98;

  // 写入结构体到地址 0x00
  writeStruct(0x00, config);

  // 清空结构体
  config.mode = 0;
  config.threshold = 0;
  config.calibration = 0.0;

  // 读取结构体从地址 0x00
  readStruct(0x00, config);

  // 打印读取的数据
  Serial.begin(9600);
  Serial.print("Mode: "); Serial.println(config.mode);
  Serial.print("Threshold: "); Serial.println(config.threshold);
  Serial.print("Calibration: "); Serial.println(config.calibration);
}

void loop() {
  // 空循环
}

3. 数组存储

对于相同类型的多个变量，可以使用数组进行存储。

示例：存储一个 byte 数组

#include <Wire.h>

#define EEPROM_I2C_ADDRESS 0x50
#define ARRAY_SIZE 10

byte dataArray[ARRAY_SIZE] = {0, 1, 2, 3, 4, 5, 6, 7, 8, 9};

void writeArray(int address, const byte *data, int length) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  for (int i = 0; i < length; i++) {
    Wire.write(data[i]);
  }
  Wire.endTransmission();
  delay(5); // 等待写入完成
}

void readArray(int address, byte *data, int length) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  Wire.endTransmission();

  Wire.requestFrom(EEPROM_I2C_ADDRESS, length);
  for (int i = 0; i < length; i++) {
    if (Wire.available()) {
      data[i] = Wire.read();
    }
  }
}

void setup() {
  Wire.begin();

  // 写入数组到地址 0x00
  writeArray(0x00, dataArray, ARRAY_SIZE);

  // 清空数组
  for (int i = 0; i < ARRAY_SIZE; i++) {
    dataArray[i] = 0;
  }

  // 读取数组从地址 0x00
  readArray(0x00, dataArray, ARRAY_SIZE);

  // 打印读取的数据
  Serial.begin(9600);
  for (int i = 0; i < ARRAY_SIZE; i++) {
    Serial.print("Data["); Serial.print(i); Serial.print("]: "); Serial.println(dataArray[i]);
  }
}

void loop() {
  // 空循环
}

三、变量类型使用的注意事项

1. 数据对齐与字节序

字节序（Endianess）：大多数微控制器（如 Arduino）使用小端字节序，即低字节在前，高字节在后。在跨平台或与其他设备通信时，需注意字节序的一致性。
数据对齐：结构体中的变量可能由于对齐要求导致内存填充，增加实际占用字节数。可使用 #pragma pack 或 __attribute__((packed)) 来减少填充，但需谨慎使用以避免性能下降。

示例：紧凑存储结构体

struct __attribute__((packed)) DeviceConfig {
  byte mode;
  int threshold;
  float calibration;
};

2. 数据类型的大小

避免溢出：确保变量类型的范围能涵盖需要存储的数据。例如，使用 byte 存储超过 255 的值会导致数据溢出。
节省空间：在不需要高精度时，选择更小的数据类型。例如，使用 unsigned char 替代 int 可以节省内存。

3. 数据序列化与反序列化

对于复杂的数据类型（如字符串、浮点数、结构体），需要进行序列化（将数据转换为字节流）和反序列化（将字节流转换回数据）。

示例：序列化和反序列化浮点数

#include <Wire.h>

#define EEPROM_I2C_ADDRESS 0x50

void writeFloat(int address, float value) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  byte *ptr = (byte*)&value;
  for (int i = 0; i < sizeof(float); i++) {
    Wire.write(ptr[i]);
  }
  Wire.endTransmission();
  delay(5);
}

float readFloat(int address) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  Wire.endTransmission();

  Wire.requestFrom(EEPROM_I2C_ADDRESS, sizeof(float));
  float value = 0;
  byte *ptr = (byte*)&value;
  for (int i = 0; i < sizeof(float); i++) {
    if (Wire.available()) {
      ptr[i] = Wire.read();
    }
  }
  return value;
}

void setup() {
  Wire.begin();
  Serial.begin(9600);

  float myFloat = 3.14159;
  writeFloat(0x00, myFloat);

  float readValue = readFloat(0x00);
  Serial.print("Read Float: "); Serial.println(readValue, 5);
}

void loop() {
  // 空循环
}

4. 动态数据与静态数据

静态数据：如固定大小的数组和结构体，易于管理和存储。
动态数据：如 String 对象，可能导致内存碎片化，不建议频繁使用。若需要动态字符串，建议使用字符数组 (char[]) 以更好地控制内存。

示例：使用字符数组代替 String

#include <Wire.h>

#define EEPROM_I2C_ADDRESS 0x50
#define MAX_STRING_LENGTH 20

char deviceName[MAX_STRING_LENGTH] = "AT24C02_Module";

void writeString(int address, const char *str) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  for (int i = 0; i < MAX_STRING_LENGTH; i++) {
    Wire.write(str[i]);
    if (str[i] == '\0') break;
  }
  Wire.endTransmission();
  delay(5);
}

void readString(int address, char *str, int maxLength) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  Wire.endTransmission();

  Wire.requestFrom(EEPROM_I2C_ADDRESS, maxLength);
  for (int i = 0; i < maxLength; i++) {
    if (Wire.available()) {
      char c = Wire.read();
      str[i] = c;
      if (c == '\0') break;
    }
  }
}

void setup() {
  Wire.begin();
  Serial.begin(9600);

  // 写入字符串到地址 0x00
  writeString(0x00, deviceName);

  // 清空字符串
  for (int i = 0; i < MAX_STRING_LENGTH; i++) {
    deviceName[i] = '\0';
  }

  // 读取字符串从地址 0x00
  readString(0x00, deviceName, MAX_STRING_LENGTH);

  // 打印读取的数据
  Serial.print("Device Name: "); Serial.println(deviceName);
}

void loop() {
  // 空循环
}

四、优化存储与管理

1. 数据打包

将多个小变量打包成一个更大的变量，可以减少存储地址的切换和操作次数。例如，将多个 bool 值打包到一个 byte 中。

示例：打包多个布尔值

struct Flags {
  byte flag1 : 1;
  byte flag2 : 1;
  byte flag3 : 1;
  byte flag4 : 1;
  byte flag5 : 1;
  byte flag6 : 1;
  byte flag7 : 1;
  byte flag8 : 1;
} flags;

void writeFlags(int address, const Flags &f) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  Wire.write(*(byte*)&f);
  Wire.endTransmission();
  delay(5);
}

void readFlags(int address, Flags &f) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  Wire.endTransmission();

  Wire.requestFrom(EEPROM_I2C_ADDRESS, 1);
  if (Wire.available()) {
    byte data = Wire.read();
    f = *(Flags*)&data;
  }
}

void setup() {
  Wire.begin();
  Serial.begin(9600);

  // 设置标志位
  flags.flag1 = 1;
  flags.flag2 = 0;
  flags.flag3 = 1;
  flags.flag4 = 1;
  flags.flag5 = 0;
  flags.flag6 = 0;
  flags.flag7 = 1;
  flags.flag8 = 0;

  // 写入标志位到地址 0x00
  writeFlags(0x00, flags);

  // 清空标志位
  memset(&flags, 0, sizeof(Flags));

  // 读取标志位从地址 0x00
  readFlags(0x00, flags);

  // 打印标志位
  Serial.print("Flag1: "); Serial.println(flags.flag1);
  Serial.print("Flag2: "); Serial.println(flags.flag2);
  Serial.print("Flag3: "); Serial.println(flags.flag3);
  // 依此类推
}

void loop() {
  // 空循环
}

2. 避免跨页写入

由于 AT24C02 的页写入限制（每页最多 8 字节），在写入多个变量时，应确保写入的数据不跨越页边界，以避免数据覆盖或写入失败。

示例：检查写入地址是否跨页

#define PAGE_SIZE 8

bool isCrossingPage(int startAddress, int dataLength) {
  int startPage = startAddress / PAGE_SIZE;
  int endPage = (startAddress + dataLength - 1) / PAGE_SIZE;
  return startPage != endPage;
}

void writeData(int address, const byte *data, int length) {
  if (isCrossingPage(address, length)) {
    // 分页写入
    int firstPart = PAGE_SIZE - (address % PAGE_SIZE);
    Wire.beginTransmission(EEPROM_I2C_ADDRESS);
    Wire.write(address);
    for (int i = 0; i < firstPart; i++) {
      Wire.write(data[i]);
    }
    Wire.endTransmission();
    delay(5);

    // 写入剩余部分
    writeData(address + firstPart, data + firstPart, length - firstPart);
  } else {
    // 单页写入
    Wire.beginTransmission(EEPROM_I2C_ADDRESS);
    Wire.write(address);
    for (int i = 0; i < length; i++) {
      Wire.write(data[i]);
    }
    Wire.endTransmission();
    delay(5);
  }
}

3. 使用指针和类型转换

在进行复杂数据类型（如结构体、浮点数）的存储时，使用指针和类型转换可以简化序列化和反序列化过程，但需确保内存对齐和字节序一致。

示例：将结构体转换为字节数组

struct SensorData {
  float temperature;
  float humidity;
  int pressure;
};

void writeSensorData(int address, const SensorData &data) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  const byte *ptr = (const byte*)&data;
  for (unsigned int i = 0; i < sizeof(SensorData); i++) {
    Wire.write(ptr[i]);
  }
  Wire.endTransmission();
  delay(5);
}

void readSensorData(int address, SensorData &data) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  Wire.endTransmission();

  Wire.requestFrom(EEPROM_I2C_ADDRESS, sizeof(SensorData));
  byte *ptr = (byte*)&data;
  for (unsigned int i = 0; i < sizeof(SensorData); i++) {
    if (Wire.available()) {
      ptr[i] = Wire.read();
    }
  }
}

五、其他编程注意事项

1. 错误处理与重试机制

I²C 通信可能因干扰或其他问题失败。实现错误检测和重试机制可以提高数据传输的可靠性。

示例：实现简单的重试机制

bool writeWithRetry(int address, const byte *data, int length, int retries = 3) {
  for (int attempt = 0; attempt < retries; attempt++) {
    Wire.beginTransmission(EEPROM_I2C_ADDRESS);
    Wire.write(address);
    for (int i = 0; i < length; i++) {
      Wire.write(data[i]);
    }
    if (Wire.endTransmission() == 0) { // 成功
      delay(5);
      return true;
    }
    delay(10); // 等待后重试
  }
  return false; // 所有尝试失败
}

2. 数据校验

为了确保数据的完整性，可以使用校验和（Checksum）或循环冗余校验（CRC）等方法。

示例：使用简单的校验和

byte calculateChecksum(const byte *data, int length) {
  byte checksum = 0;
  for (int i = 0; i < length; i++) {
    checksum += data[i];
  }
  return checksum;
}

void writeDataWithChecksum(int address, const byte *data, int length) {
  byte checksum = calculateChecksum(data, length);
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  for (int i = 0; i < length; i++) {
    Wire.write(data[i]);
  }
  Wire.write(checksum);
  Wire.endTransmission();
  delay(5);
}

bool readDataWithChecksum(int address, byte *data, int length, byte &checksum) {
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  Wire.endTransmission();

  Wire.requestFrom(EEPROM_I2C_ADDRESS, length + 1);
  for (int i = 0; i < length; i++) {
    if (Wire.available()) {
      data[i] = Wire.read();
    }
  }
  if (Wire.available()) {
    checksum = Wire.read();
  }

  byte calculated = calculateChecksum(data, length);
  return (calculated == checksum);
}

3. 避免频繁写入

由于 EEPROM 的有限擦写次数，应尽量减少对同一存储单元的频繁写入。例如，通过比较新旧数据，只有在数据变化时才进行写入。

示例：条件性写入

bool writeIfChanged(int address, const byte *data, int length) {
  byte existingData[length];

  // 读取现有数据
  Wire.beginTransmission(EEPROM_I2C_ADDRESS);
  Wire.write(address);
  Wire.endTransmission();
  Wire.requestFrom(EEPROM_I2C_ADDRESS, length);
  for (int i = 0; i < length; i++) {
    if (Wire.available()) {
      existingData[i] = Wire.read();
    }
  }

  // 比较数据
  bool changed = false;
  for (int i = 0; i < length; i++) {
    if (existingData[i] != data[i]) {
      changed = true;
      break;
    }
  }

  // 只有在数据改变时才写入
  if (changed) {
    Wire.beginTransmission(EEPROM_I2C_ADDRESS);
    Wire.write(address);
    for (int i = 0; i < length; i++) {
      Wire.write(data[i]);
    }
    Wire.endTransmission();
    delay(5);
    return true;
  }

  return false;
}

六、总结

在使用 AT24C02 模块进行数据写入时，合理选择和管理变量类型至关重要。以下是关键要点：

选择合适的数据类型：根据数据范围和存储需求，选择最节省空间的数据类型。
优化存储结构：通过结构体、数组和位域等方式优化数据存储，减少占用空间。
管理写入操作：避免跨页写入、实现写入延时、使用条件性写入和重试机制，确保数据的可靠性和 EEPROM 的寿命。
数据校验：使用校验和或 CRC 等方法确保数据的完整性。
数据序列化：对于复杂数据类型，合理进行序列化和反序列化，确保数据正确存储和读取。

Data[i] = Wire.read();
}
}

// 比较数据
bool changed = false;
for (int i = 0; i < length; i++) {
if (existingData[i] != data[i]) {
changed = true;
break;
}
}

// 只有在数据改变时才写入
if (changed) {
Wire.beginTransmission(EEPROM_I2C_ADDRESS);
Wire.write(address);
for (int i = 0; i < length; i++) {
Wire.write(data[i]);
}
Wire.endTransmission();
delay(5);
return true;
}

return false;
}


## 六、总结

在使用 **AT24C02** 模块进行数据写入时，合理选择和管理变量类型至关重要。以下是关键要点：

1. **选择合适的数据类型**：根据数据范围和存储需求，选择最节省空间的数据类型。
2. **优化存储结构**：通过结构体、数组和位域等方式优化数据存储，减少占用空间。
3. **管理写入操作**：避免跨页写入、实现写入延时、使用条件性写入和重试机制，确保数据的可靠性和 EEPROM 的寿命。
4. **数据校验**：使用校验和或 CRC 等方法确保数据的完整性。
5. **数据序列化**：对于复杂数据类型，合理进行序列化和反序列化，确保数据正确存储和读取。

通过遵循以上注意事项和最佳实践，可以有效地在 **AT24C02** 模块上存储和管理数据，确保系统的稳定性和数据的可靠性。
