【51单片机】AT24C02（江科大、爱上半导体）

一、AT24C02

1.AT24C02介绍

·AT24C02是一种可以实现掉电不丢失的存储器,可用于保存单片机运行时想要永久保存的数据信息
· 存储介质:E2PROM
· 通讯接口:I2C总线
· 容量:256字节

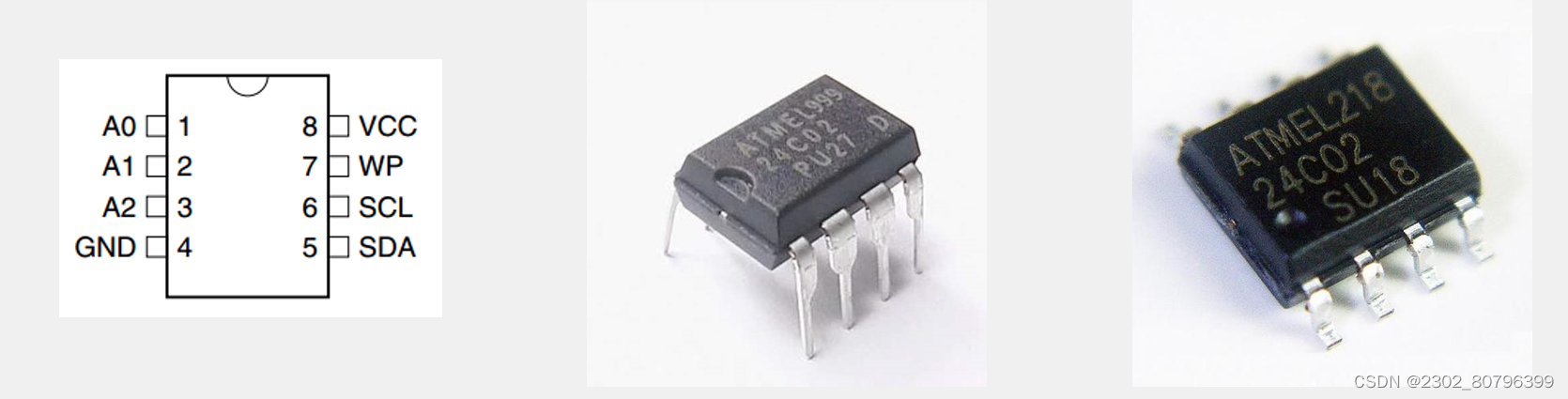

2.引脚即应用电路

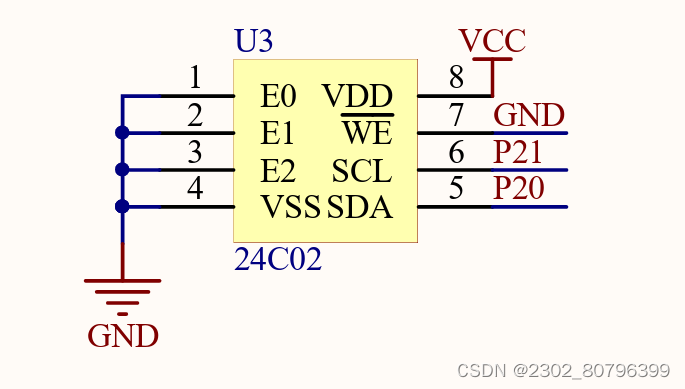

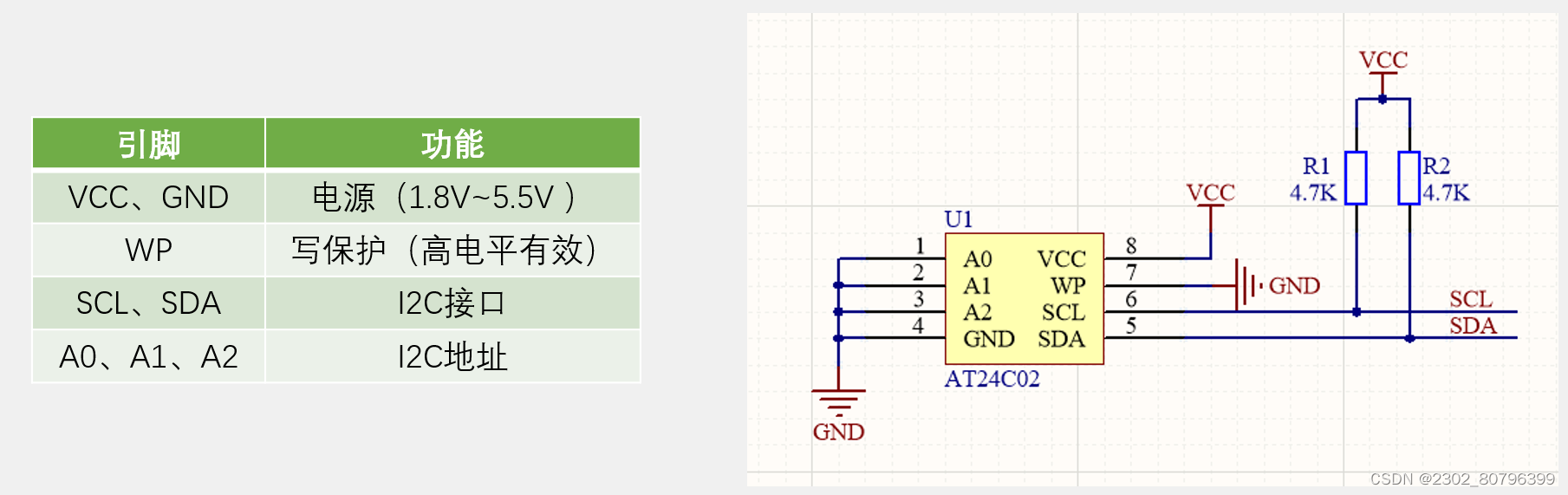

本开发板AT24C02原理图

I2C地址全接地,即全为0

WE接地,没有写使能

SCL接P21 SDA接P20

没有外接上拉电阻是因为单片机的每个IO口都接了上拉电阻

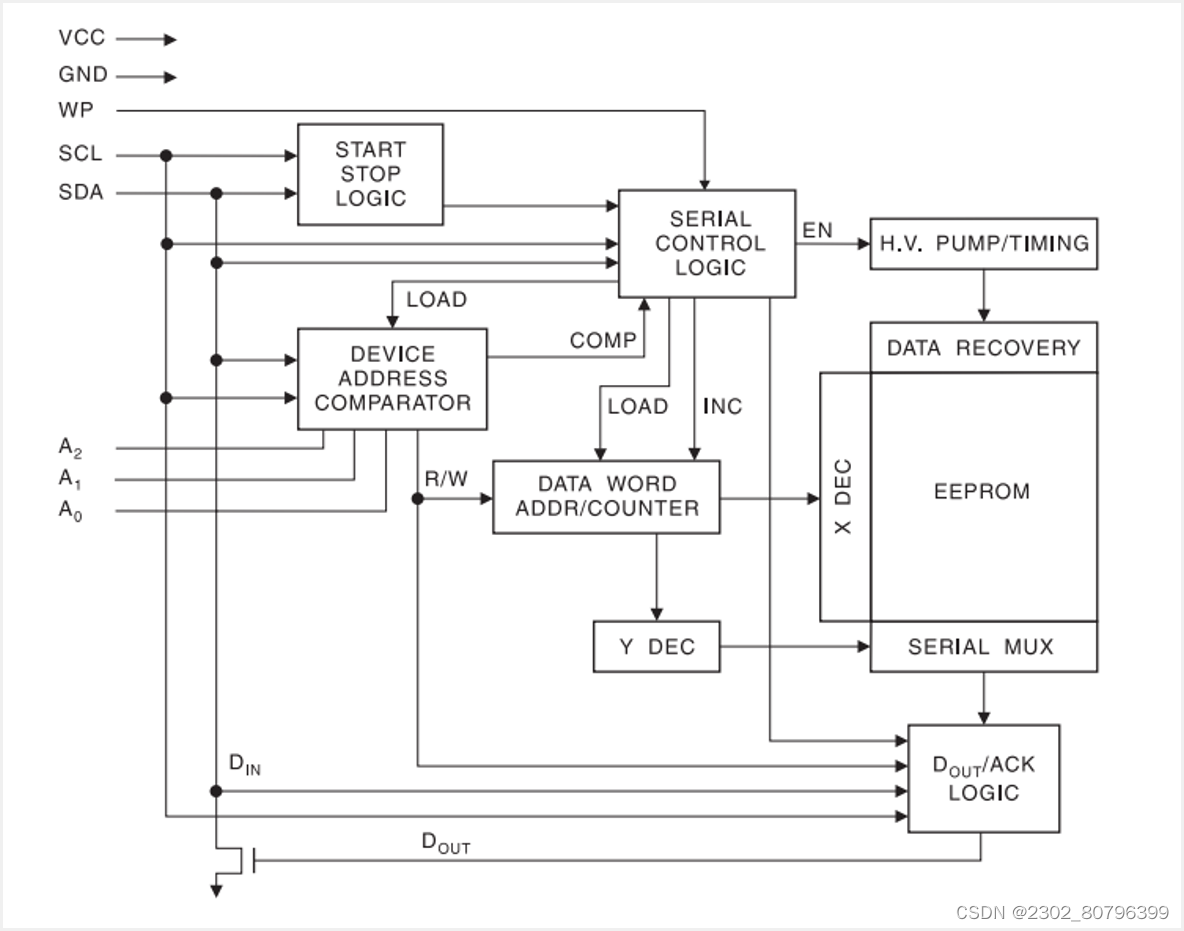

AT24C02内部结构框图如图所示

简单来说,就是通过SCL和SDA接口获得数据,经过一定的逻辑,数据存储到EEPROM(通过X和Y来控制数据的存储位置),并且可以通过一定的逻辑,将数据输出出来

3.I2C总线

1.I2C总线介绍
· I2C总线(Inter IC BUS)是由Philips公司开发的一种通用数据总线
· 两根通信线:SCL(Serial Clock)、SDA (Serial Data)
· 同步、半双工,带数据应答
· 通用的I2C总线,可以使各种设备的通信标准统一,对于厂家来说,使用成熟的方案可以缩短芯片设计周期、提高稳定性,对于应用者来说,使用通用的通信协议可以避免学习各种各样的自定义协议,降低了学习和应用的难度

2.I2C电路规范

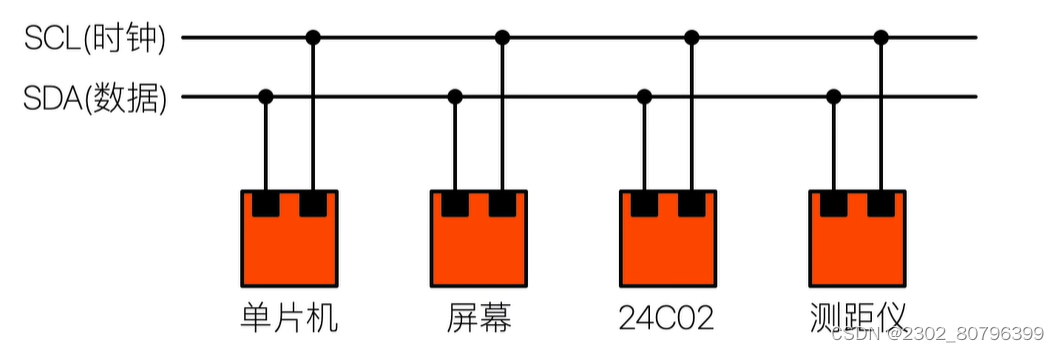

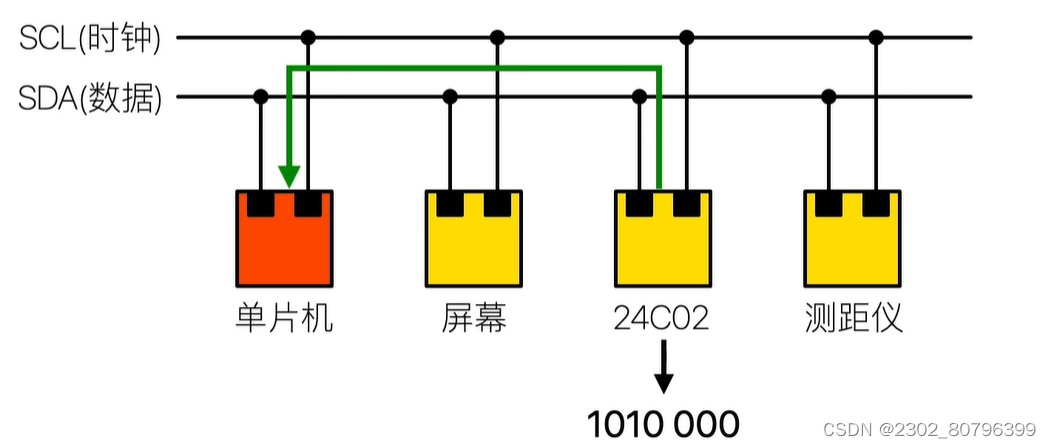

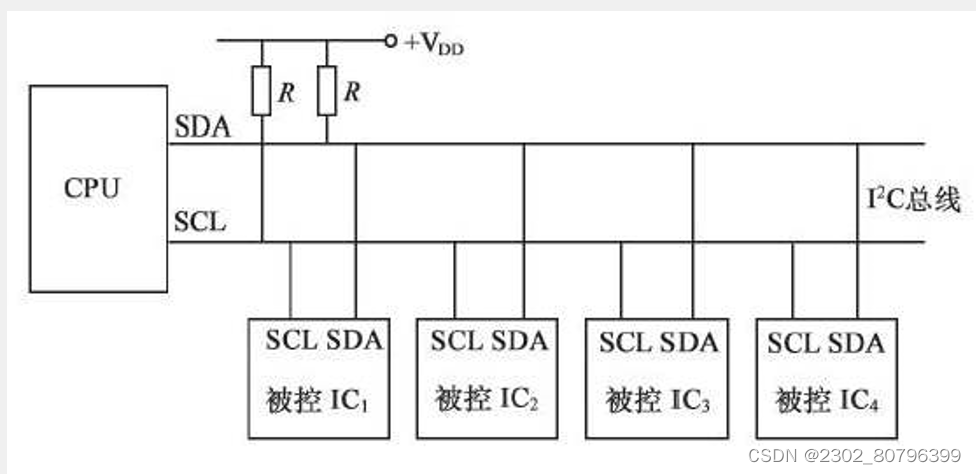

·所有I2C设备的SCL连在一起,SDA连在一起
· 设备的SCL和SDA均要配置成开漏输出模式
· SCL和SDA各添加一个上拉电阻,阻值一般为4.7KΩ左右
· 开漏输出和上拉电阻的共同作用实现了“线与”的功能,此设计主要是为了解决多机通信互相干扰的问题

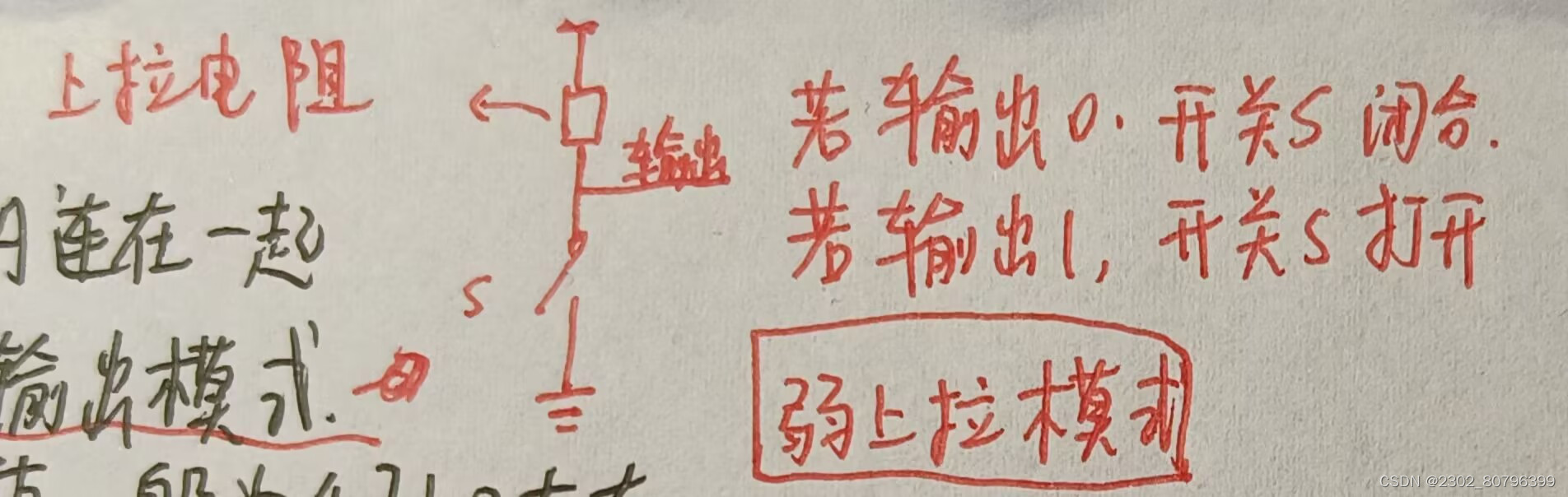

本单片机所有IO口都是弱上拉模式,如图
开关闭合,则输出0
开关打开,则输出1
高电平驱动能力弱,低电平驱动能力强

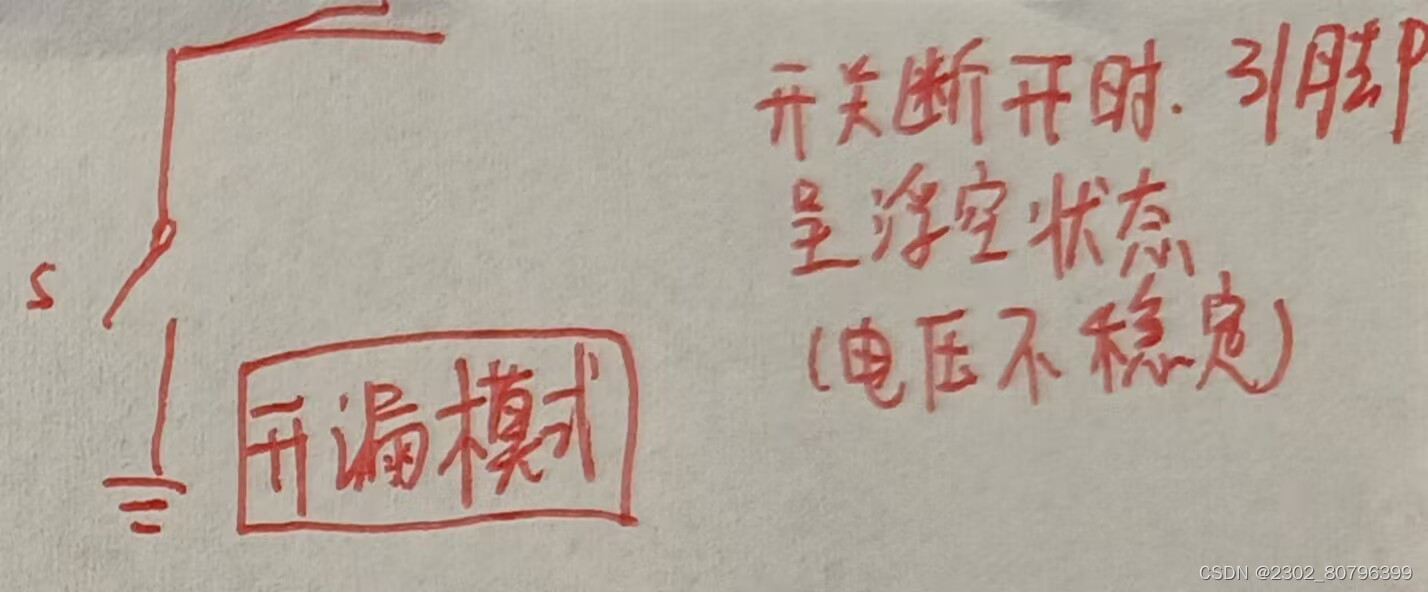

开漏模式如图,没有接上拉电阻

开关闭合,输出0
开关断开,引脚呈浮空状态(什么都没接),电平不稳定

3.I2C时序结构

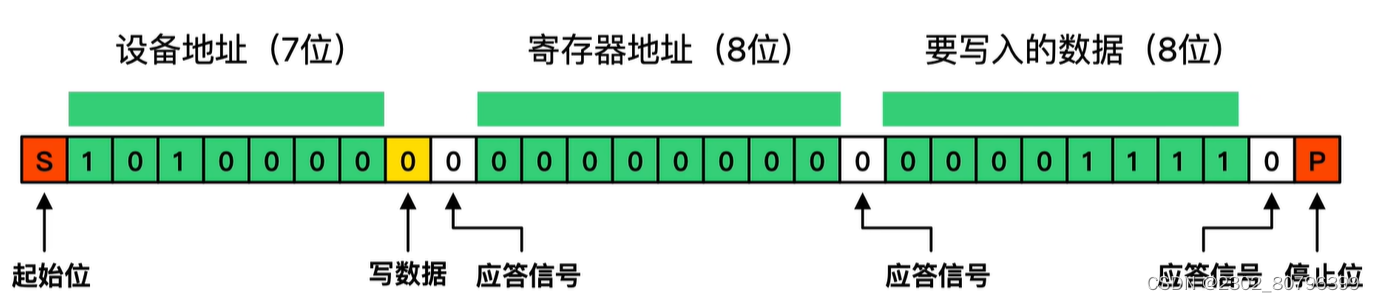

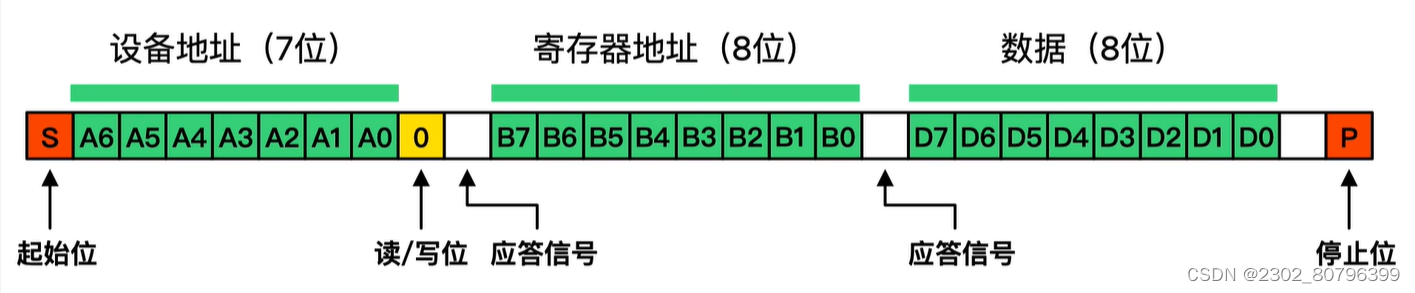

一帧标准的写数据帧

一帧写数据是由时钟线和数据线共同作用的，在同一时间，要么在发送信息，要么在读取信息

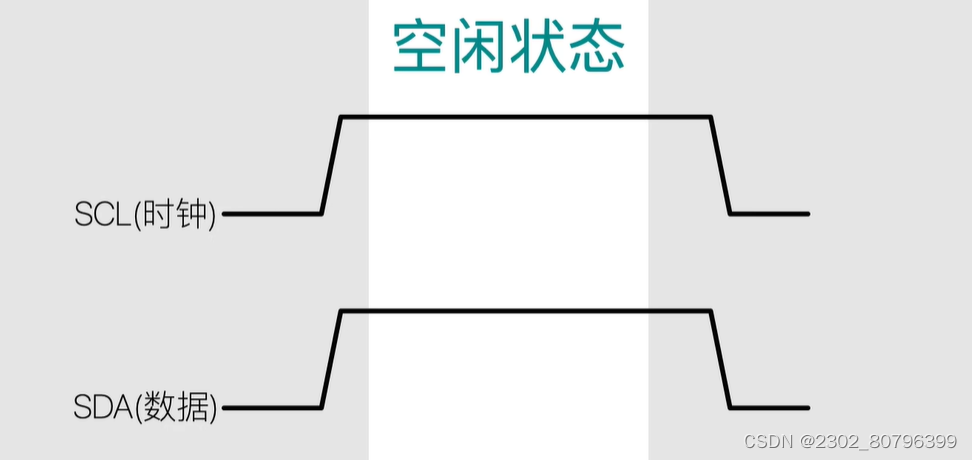

当处于空闲状态时，数据线和时钟线都处于高电平状态

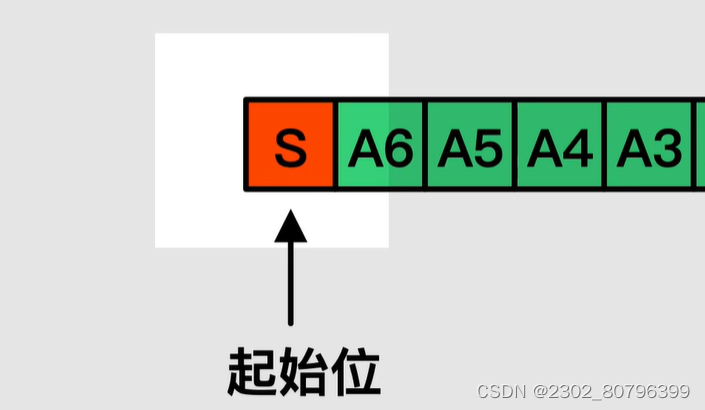

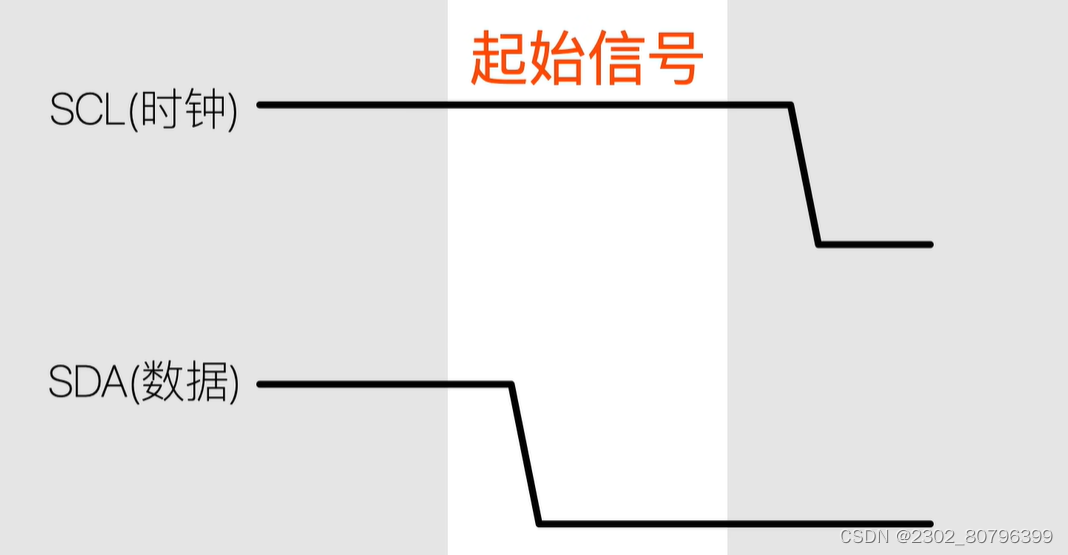

当开始传递信息时，比如传递第一位起始位。此时必须要在时钟信号为高电平期间，数据信号完成由高到低的跳变，也就是下降沿

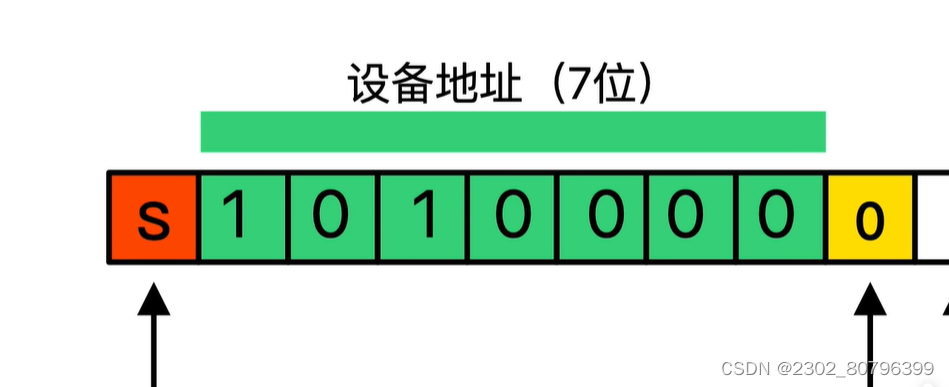

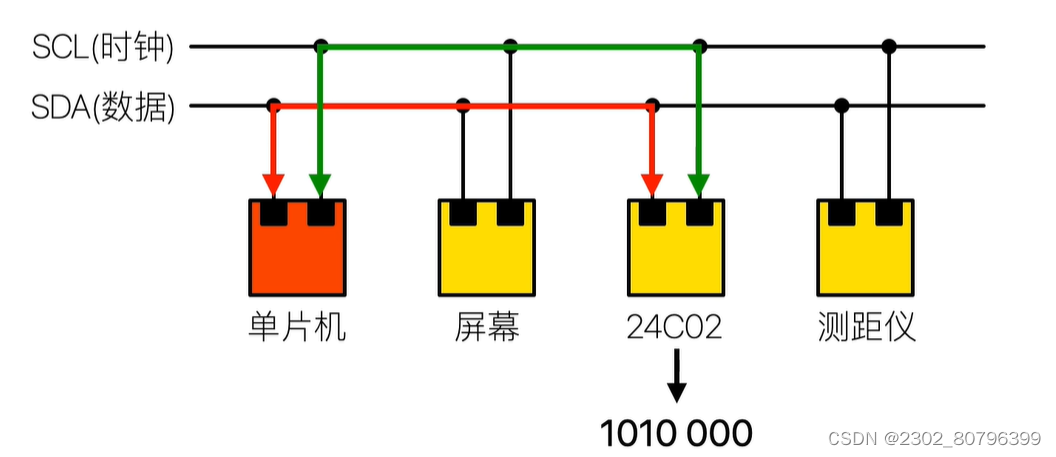

接下来是7位设备地址码，因为每一个从设备的地址码都是唯一的，为了区别要和哪一个从设备通讯，需要先发送出7位地址码，7位不同的0和1的排列组合，一共表可以表示128种结果

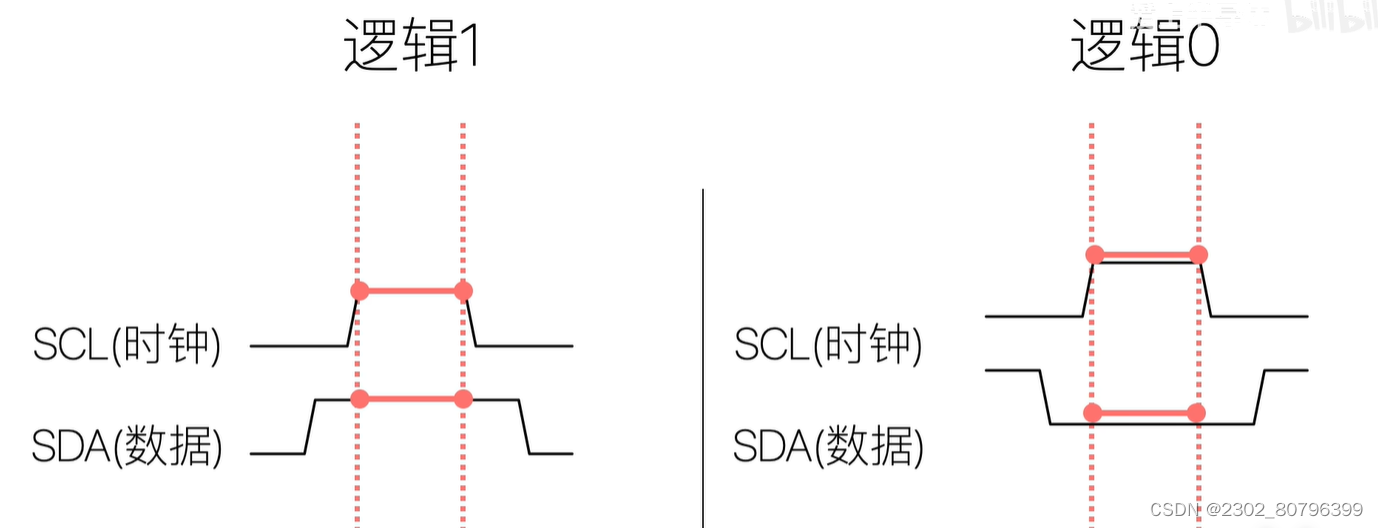

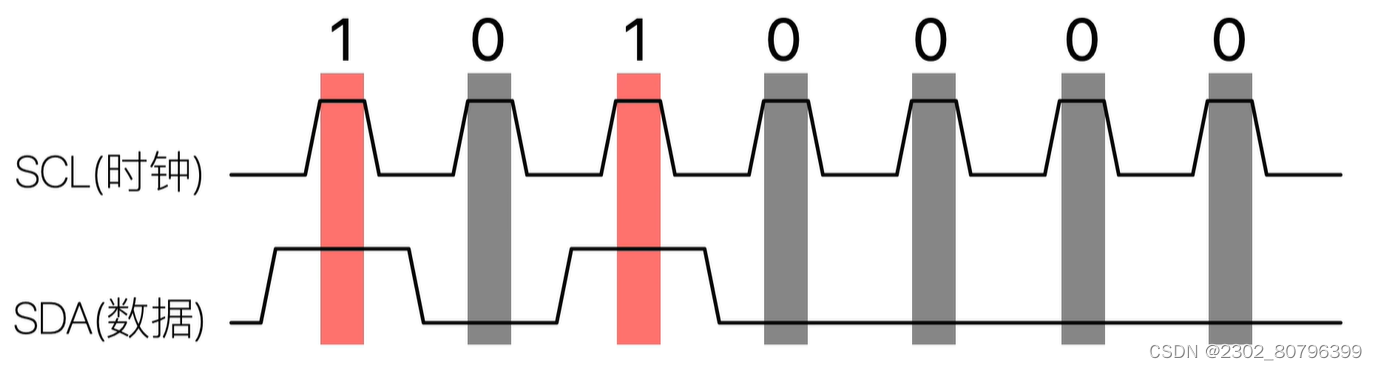

当时钟线为高电平时，数据线上的数据必须保持稳定(时钟线为高时，数据线上的数据始终为高），这样就完成了逻辑1的传输。如果数据线上始终是低电平，则表示逻辑0

若发送1010000，且24C02的地址为1010000，此时就是单片机和24C02通讯

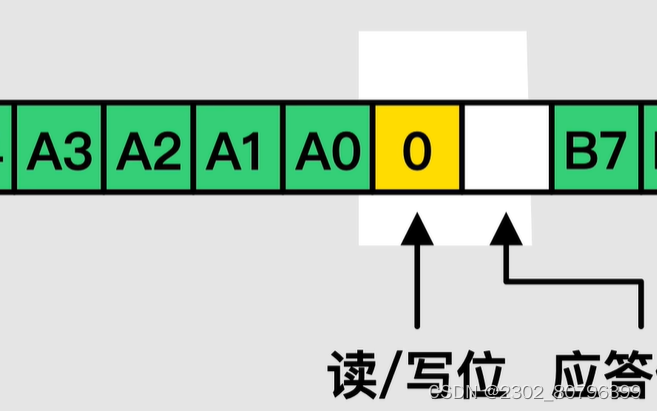

接下来是读写数据位，如果要写数据帧，就给它置0，读数据帧置1

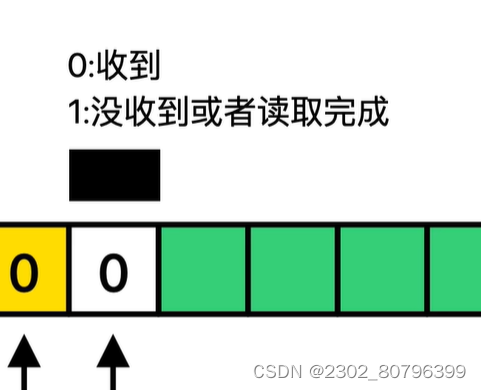

再下面一位是应答信号，这个信号是由从机发送给主机的，如果从机收到了之前的信息，它会回复0，没有收到或者(主机）读取接收完成回复1

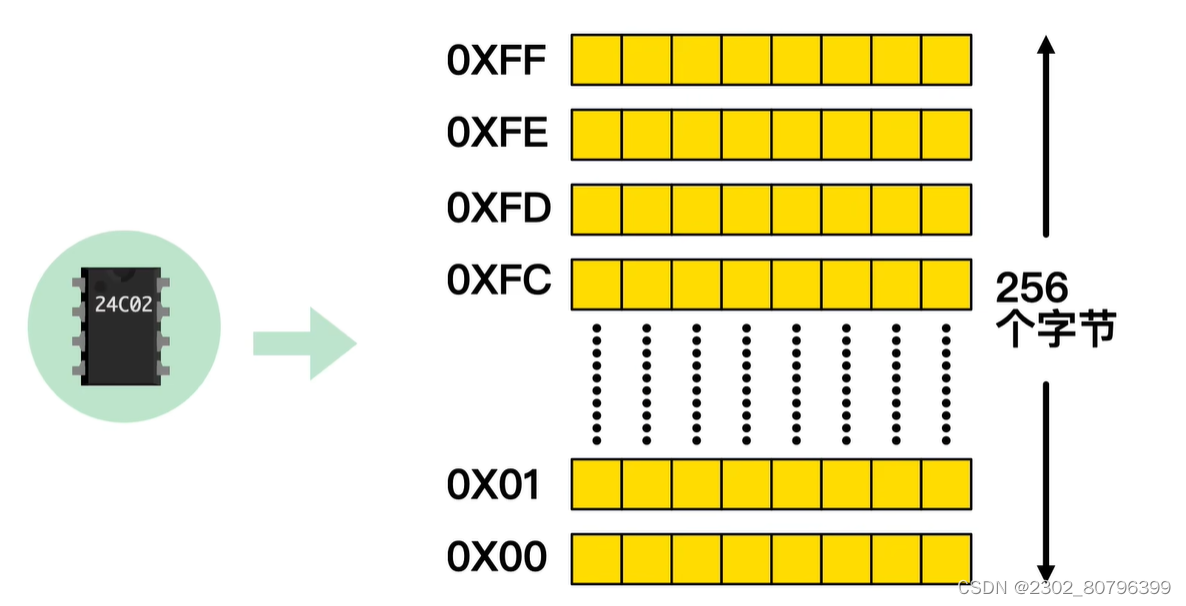

下面的8位是设备寄存器的地址，因为是给24C02通讯的，24C02是一个存储器，它可以存储256个字节，而发送的8位寄存器地址正好可以访问这256个字节

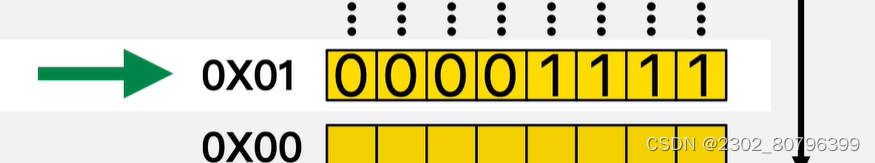

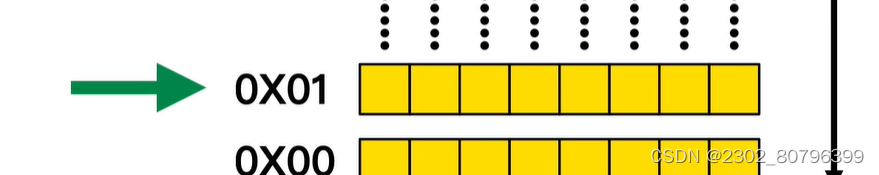

比如写的寄存器地址是0x01(二进制为0000 0001），它就会往0x01里写入数据

然后单片机需要存储器返回一个应答信号

接下来的8位是给这个存储器的寄存器要写入的数据
比如发送0000 1111，则这8个位就会存储这8位信息

即使后来断电依旧保存，发送写数据之后，需要再给主机发送应答信号0，告诉主机写入成功

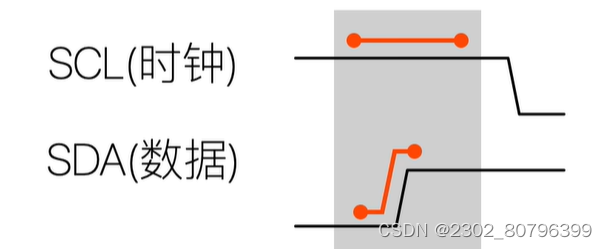

最后再写入停止位，它和起始位相反，是当时钟信号为高时，数据信号需要由低到高的跳变

这样一个标准的写数据帧就完成了

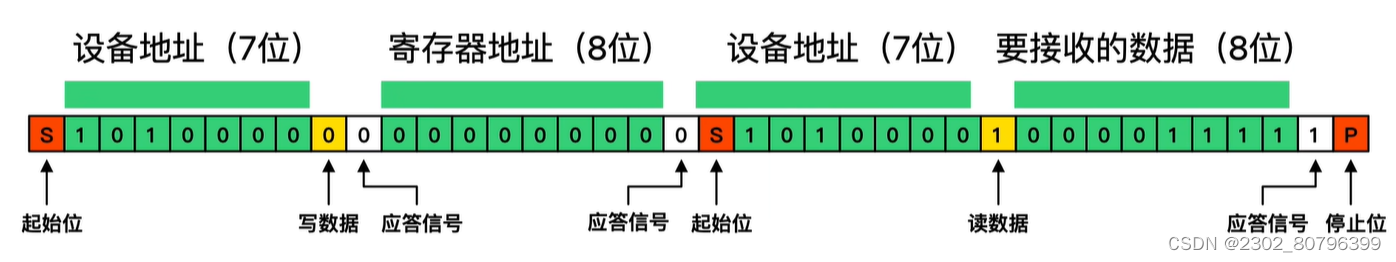

以下是一个标准的读数据帧

首先写入设备地址，然后是写数据。接下来写的是寄存器的地址，在收到从机的应答信号之后，主机需要再发送一个起始信号。然后需要再发送一遍设备的地址，然后才能发送读数据。接下来存储器就会把寄存器里面的数据发送给单片机，这样就完成了一帧数据的读取

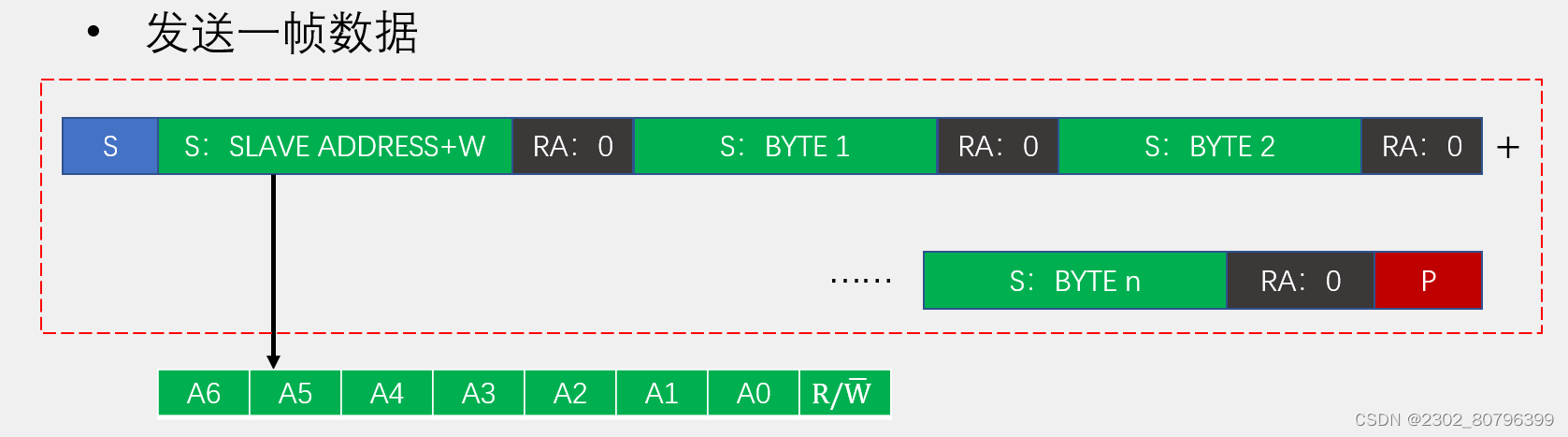

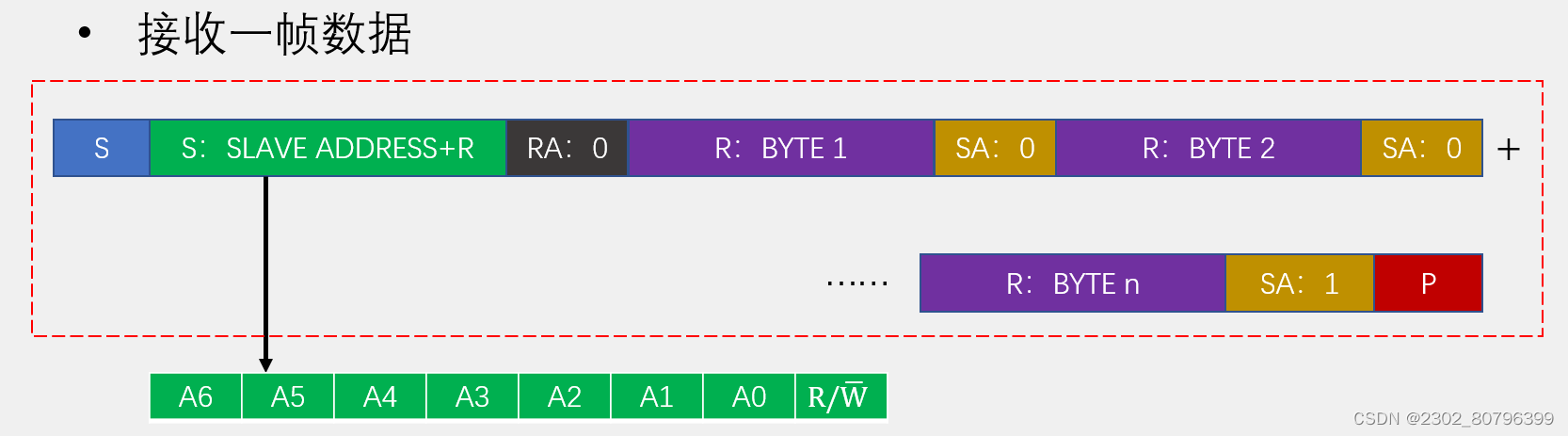

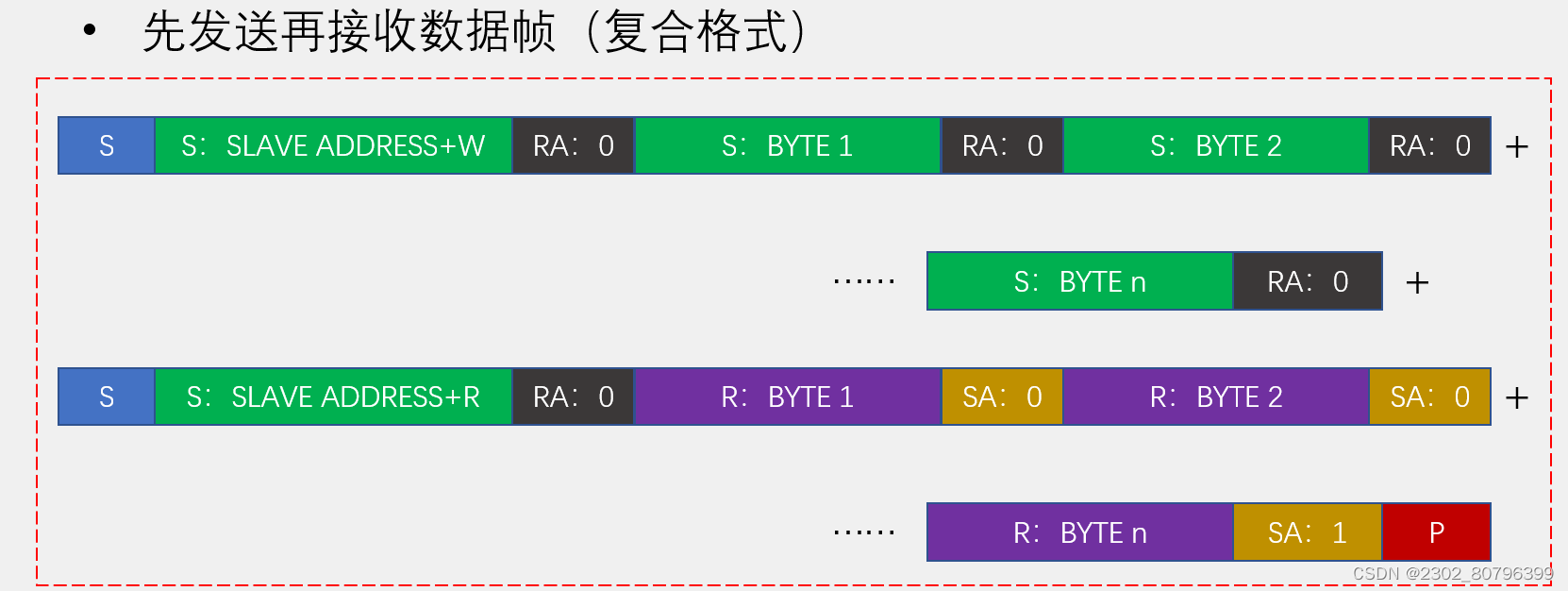

I2C数据帧

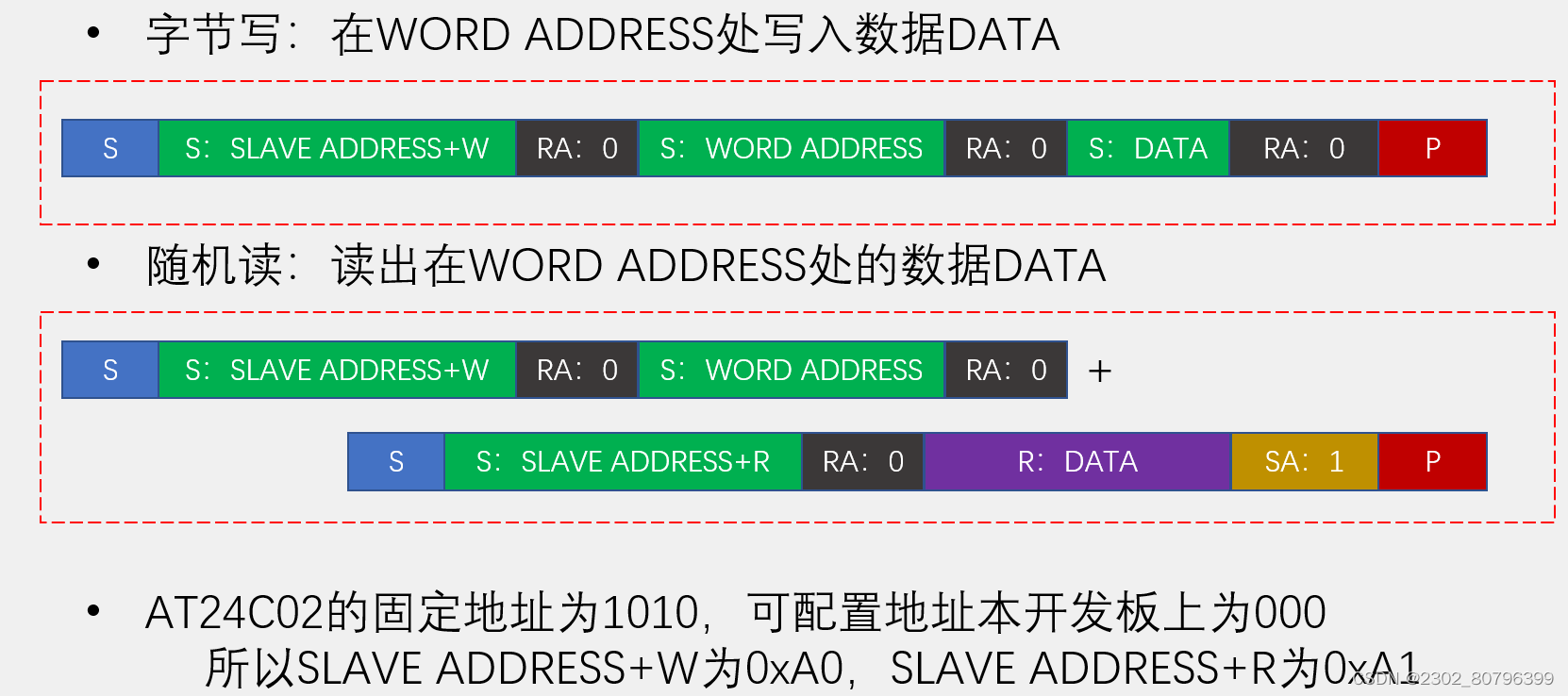

AT24C02数据帧

二、AT24C02数据存储

I2C.c

#include <REGX52.H>

sbit I2C_SCL=P2^1;
sbit I2C_SDA=P2^0;

/**
  * @brief  I2C开始
  * @param  无
  * @retval 无
  */
void I2C_Start(void)
{

	I2C_SDA=1;
	I2C_SCL=1;
	I2C_SDA=0;
	I2C_SCL=0;
}

/**
  * @brief  I2C停止
  * @param  无
  * @retval 无
  */
void I2C_Stop(void)
{

	I2C_SDA=0;
	I2C_SCL=1;
	I2C_SDA=1;
}

/**
  * @brief  I2C发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void I2C_SendByte(unsigned char Byte)
{

	unsigned char i;
	for(i=0;i<8;i++)
	{

		I2C_SDA=Byte&(0x80>>i);
		I2C_SCL=1;
		I2C_SCL=0;
	}
}

/**
  * @brief  I2C接收一个字节
  * @param  无
  * @retval 接收到的一个字节数据
  */
unsigned char I2C_ReceiveByte(void)
{

	unsigned char i,Byte=0x00;
	I2C_SDA=1;
	for(i=0;i<8;i++)
	{

		I2C_SCL=1;
		if(I2C_SDA){
   Byte|=(0x80>>i);}
		I2C_SCL=0;
	}
	return Byte;
}

/**
  * @brief  I2C发送应答
  * @param  AckBit 应答位，0为应答，1为非应答
  * @retval 无
  */
void I2C_SendAck(unsigned char AckBit)
{

	I2C_SDA=AckBit;
	I2C_SCL=1;
	I2C_SCL=0;
}

/**
  * @brief  I2C接收应答位
  * @param  无
  * @retval 接收到的应答位，0为应答，1为非应答
  */
unsigned char I2C_ReceiveAck(void)
{

	unsigned char AckBit;
	I2C_SDA=1;
