WiFi介绍

无线网络架构

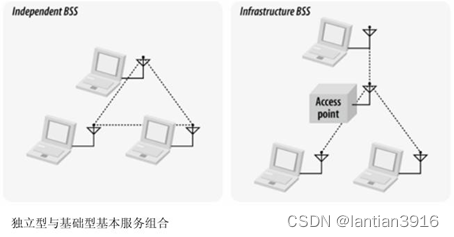

无线网络分两种：

• 对等模式：Ad-hoc
  没有主设备，无线网卡设置为相同的SSID即可连接
• 普通模式
  所有无线客户端都连接到同一AP，数据通过AP转发

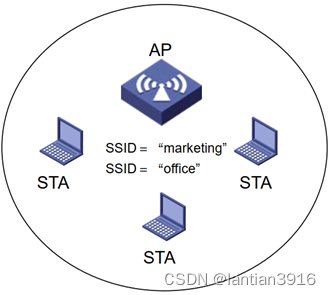

BSS

AP: Access Point
STA: station, 任意无线终端设备
SSID：Service Set的标识，是最大32字节的字符串
BSS: Basic Service Set, 基本服务集
BSSID：基本服务集ID，指AP的MAC地址

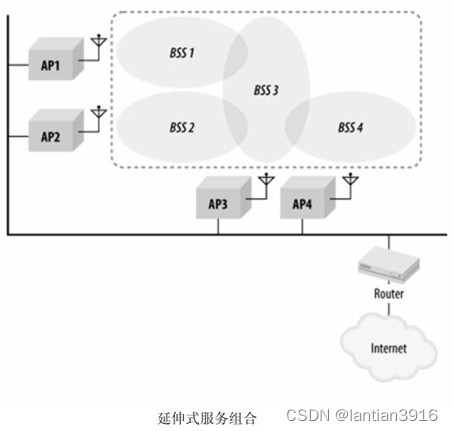

ESS：Extended Service Set

多个AP使用相同的SSID，组成一个扩展服务组，同一ESS内STA可以相互访问，可以在AP之间漫游
连接BSS的组件称为分布式系统(DS)

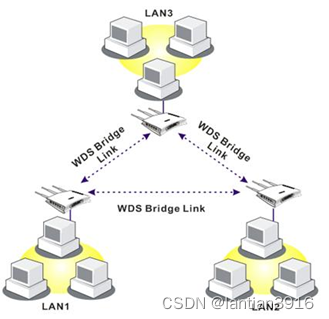

WDS

WDS：无线分布系统
AP和AP，或AP和extender可以通过WDS来扩展无线的服务范围

三种模式

• Lazy mode(bridge)

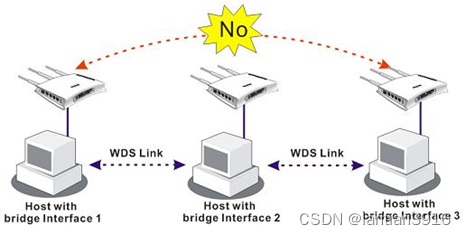

• Bridge mode – 不可级联

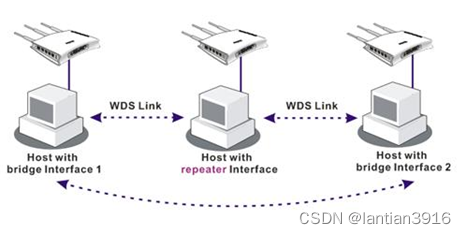

• Repeater mode – 可级联


EasyMesh

AP和extender通过WDS或有线连接
Extender自动同步AP的SSID和password
遵循IEEE1905规范，兼容性强，各厂家设备可以互联

射频相关名词

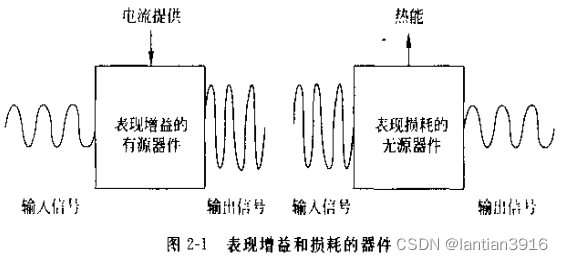

损耗和增益

信号经过器件后会衰减或增强, 衰减和增强的程度用分贝(dB)来表示
dB = 10 * lg(增强倍数)
3dB = 10 * lg2 = 增强2倍
10dB = 10 * lg10 = 增强10倍
20dB = ?倍
dBm/dBw/dBi

带宽

带宽是描述频率范围的方法，是器件发送最高频率和最低频率的差值。

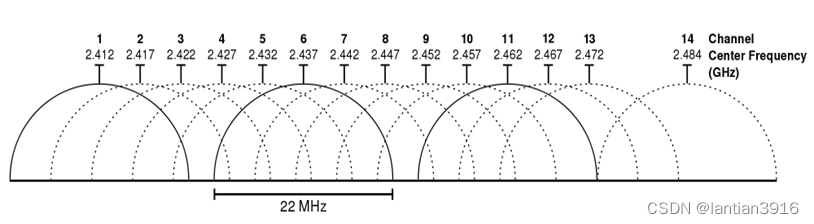

2.4G CH1 HT20: 2.401GHz ~ 2.423GHz

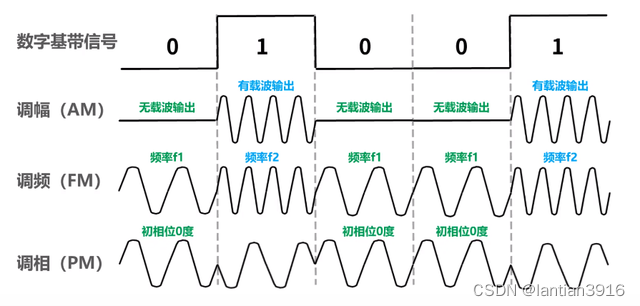

信号调制

编码：将要发送的数据转换成数字信号
调制：将要发送的信号叠加到载波信号上
问题：三种方式如何扩展，增加传输速率？

随着半导体技术的发展，调制技术也跟随发展

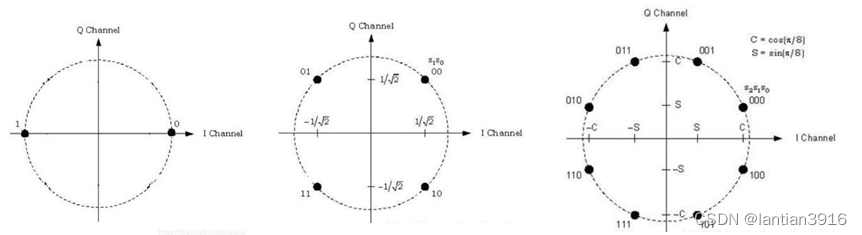

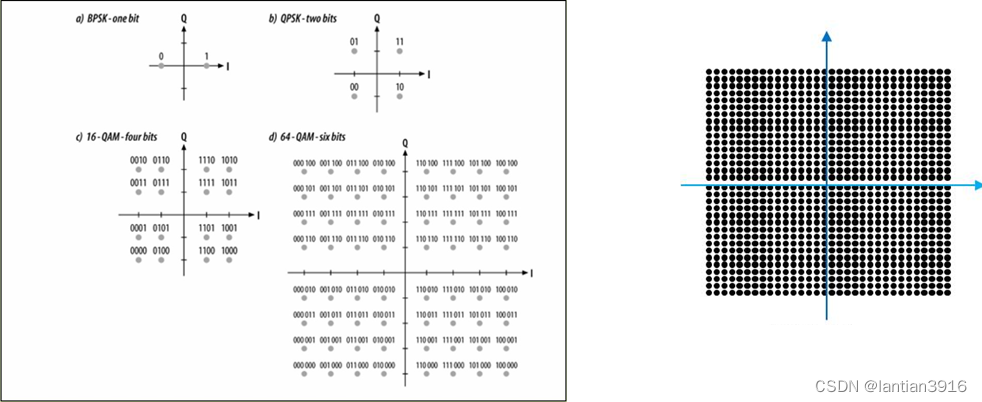

BPSK -> QPSK -> 8PSK

QAM

AM+PM=QAM
16QAM->64QAM->256QAM->1024QAM

MCS （Modulation and Coding Scheme）

802.11ax （wifi6）速率表
