薄膜微压力传感器阵列

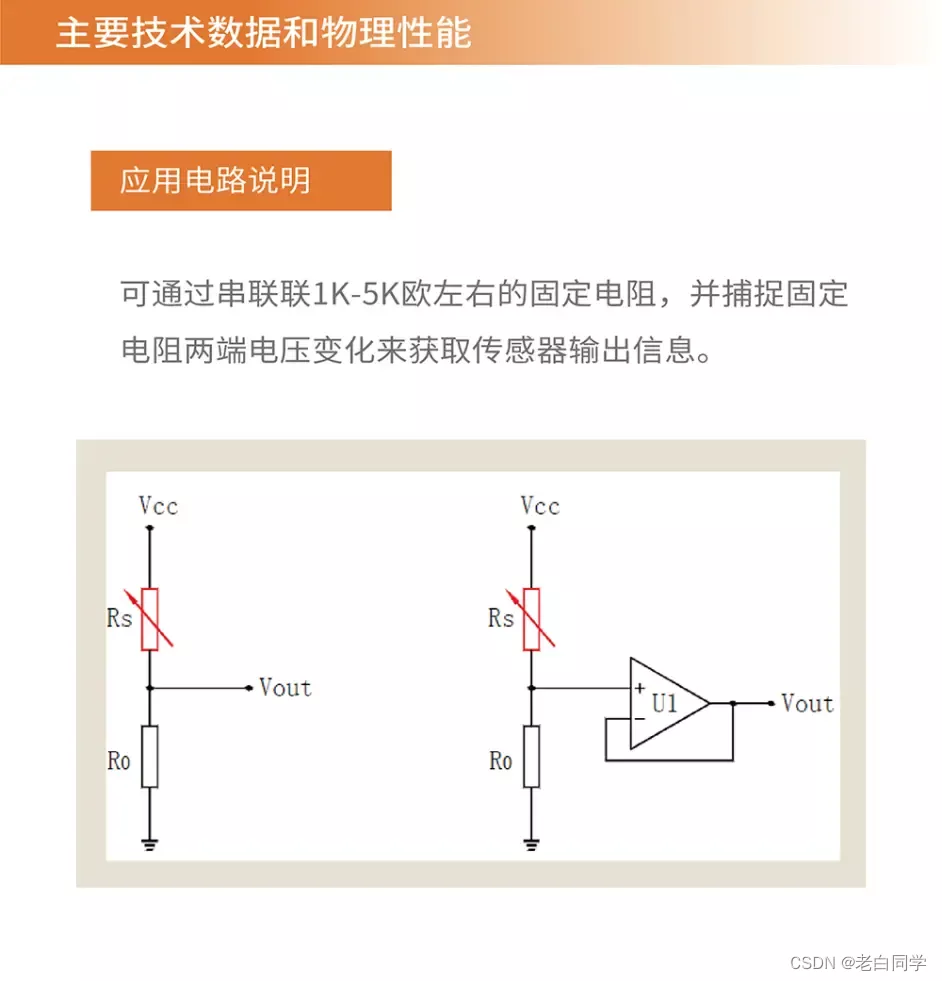

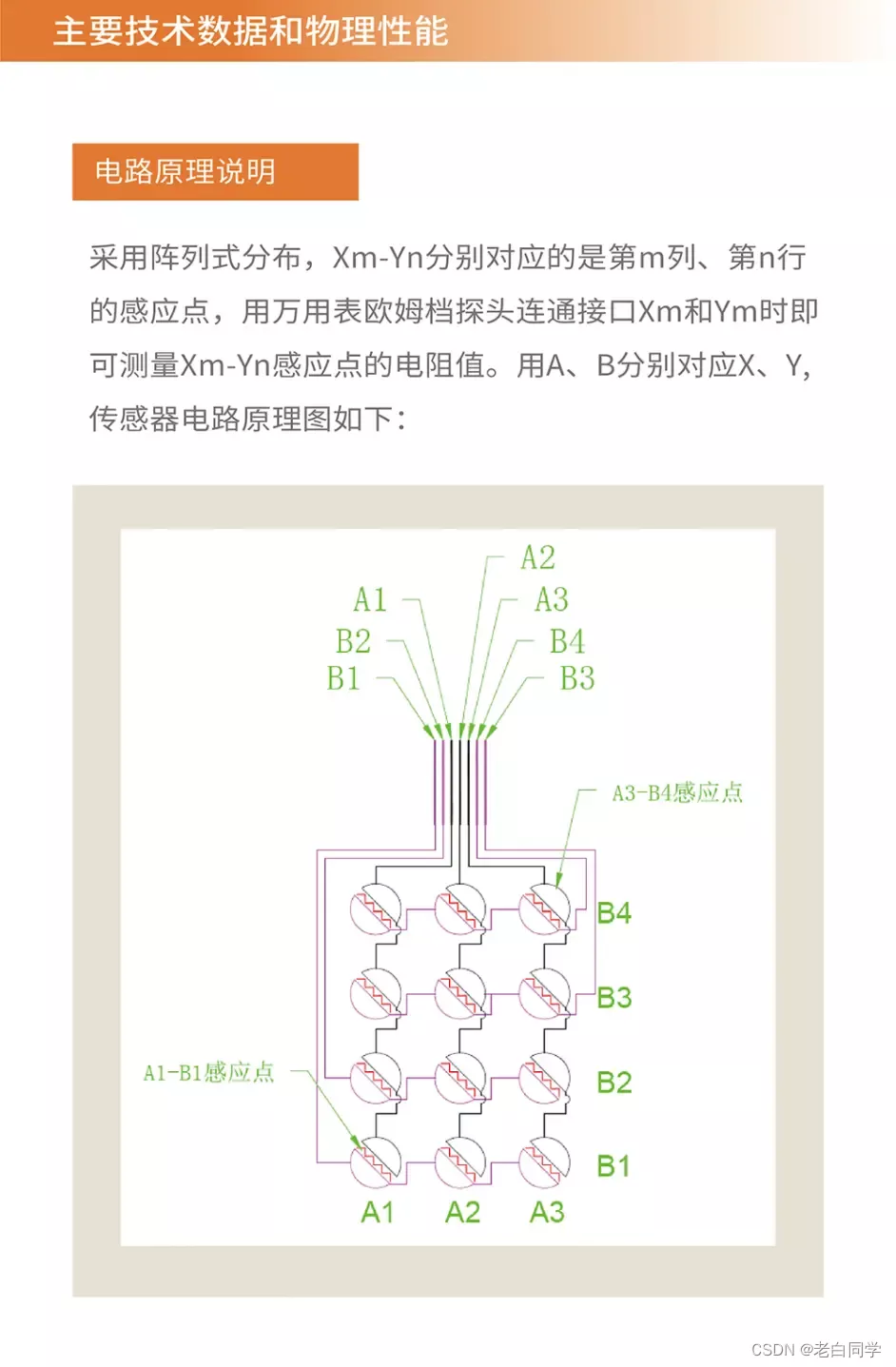

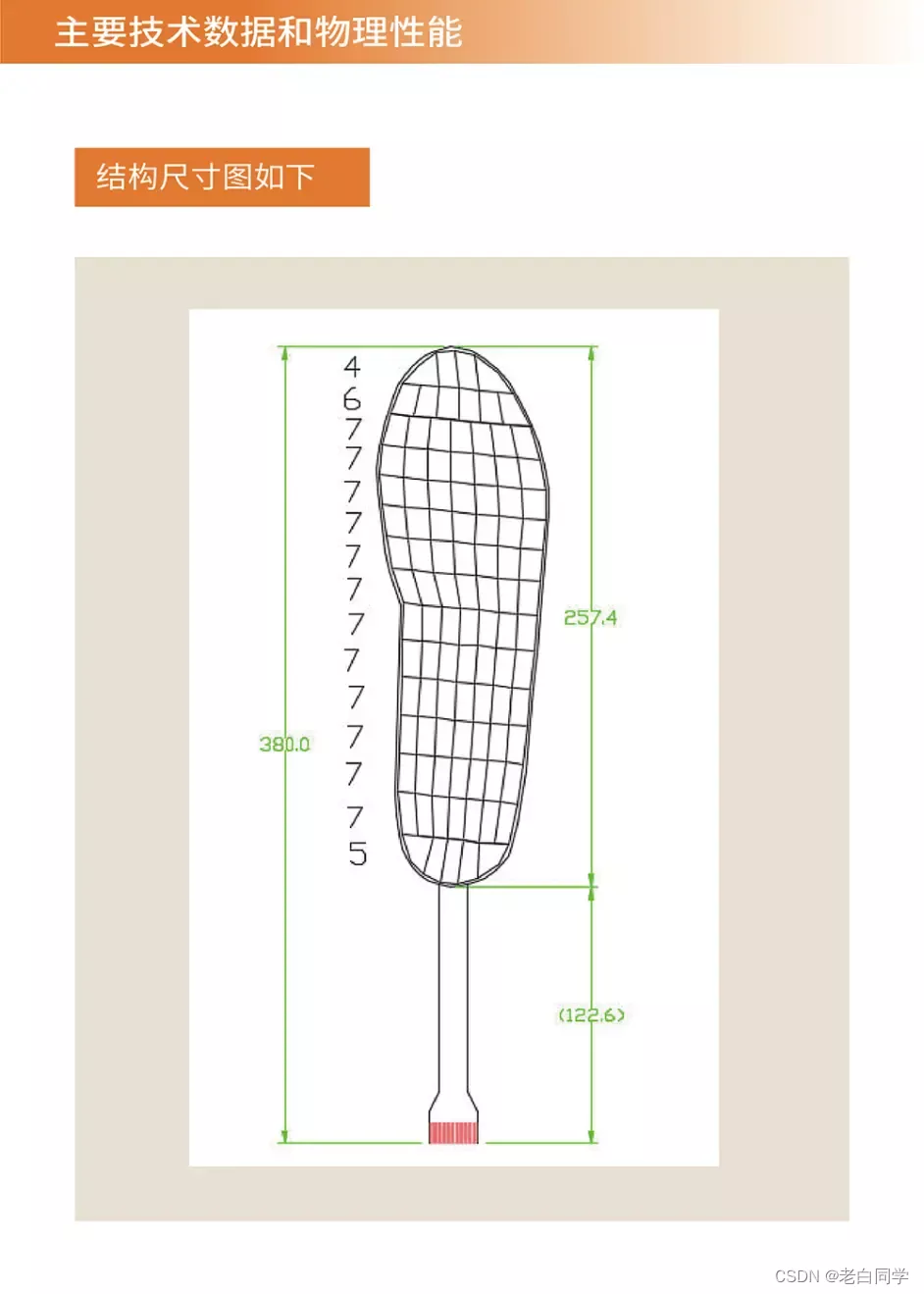

薄膜微压力传感器在测量过程中,压力直接作用在传感器的膜片上,使膜片产生与介质压力成正比的微位移,使传感器的电阻发生变化,同时通过电子线路检测这一变化,并转换输出一个对应于这个压力的标准信号,这样的过程就是薄膜压力传感器进行测量的过程。









### STM32阵列分布式薄膜压力传感器集成方案 #### 1. 系统概述 STM32控制器因其高性能、低功耗以及丰富的外设接口,在嵌入式系统开发中广泛应用。对于阵列分布式薄膜压力传感器的应用场景,STM32可以提供稳定的数据采集平台,并通过其强大的处理能力实现复杂的算法运算。 #### 2. 接口连接方式 为了使STM32能够读取来自阵列分布式的薄膜压力传感器的数据,通常采用SPI/IIC/UART等串行通信协议来完成两者之间的物理层链接[^1]。具体来说: - **SPI模式**:适用于高速传输场合;硬件资源占用较少; - **IIC模式**:适合多设备共享总线的情况;具有较好的抗干扰性能; - **UART模式**:简单易用,但速度相对较慢。 选择合适的通讯方式取决于实际需求和技术规格书的要求。 #### 3. 软件编程框架 针对上述提到的不同类型的通信接口,编写相应的驱动函数用于初始化配置参数、发送命令字节序列给传感器模块并接收返回的状态信息或测量结果。以下是利用C语言编写的简化版示例代码片段展示如何设置GPIO引脚为SPI工作状态: ```c // 初始化 SPI 总线 void spi_init(void){ // GPIO 和 SPI 外设时钟使能 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_SPI1, ENABLE); // 配置 PA5(SCK),PA6(MISO),PA7(MOSI) 为复用推挽输出 GPIO_InitTypeDef GPIO_InitStructure; GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA,&GPIO_InitStructure); // 设置 SPI 工作模式为主机模式,8位数据帧格式... } ``` 此部分需根据具体的MCU型号调整寄存器地址及操作方法。 #### 4. 数据处理流程 当成功建立好软硬件环境之后,则进入到核心环节——即对所获得的压力信号进行预处理(滤波去噪)、特征提取(计算平均值、方差等统计量),最后依据应用场景决定是否进一步执行诸如阈值判断报警机制等功能逻辑的设计实施。 ---
