网络规划毕设：基于IPSEC VPN的拓扑结构与配置实现

---

1. 项目背景

本项目旨在构建基于 IPSEC VPN 的安全网络拓扑，适用于多个站点间的数据加密通信需求。通过配置隧道协议、加密机制和路由策略，确保分布式网络中数据传输的机密性和完整性。本项目包含路由器和终端设备的详细配置，并基于拓扑图文件提供了整体架构。

---

2. 项目目标

1. 建立分布式站点之间的安全通信隧道。
2. 实现数据的加密传输，保护网络中敏感信息。
3. 提供静态路由配置，确保数据包在多站点之间高效转发。
4. 测试和验证 IPSEC VPN 的连通性与数据加密功能。

---

3. 项目拓扑结构

3.1 拓扑概述

• 本拓扑由多个路由器和终端设备组成，通过 IPSEC VPN 隧道连接各分布式站点。
• 核心组件：
  • 路由器：负责建立 IPSEC 隧道、加密通信和路由数据包。
  • 终端设备（PC）：模拟用户端点，用于测试站点之间的通信。
• 连接关系：
  • 各路由器之间通过加密隧道进行通信。
  • PC 终端通过路由器访问其他站点设备。
• IP 地址规划：
  • 每个站点和设备分配独立的 IP 地址网段，避免冲突。

3.2 拓扑文件

• 拓扑描述文件：IPSEC VPN12.6.topo
  • 包含各路由器、终端设备及其连接信息。
  • 定义站点间逻辑连接和 IPSEC 隧道的详细信息。

---

4. 配置文件解析

4.1 路由器配置

• 配置文件：vrpcfg.zip
  • 主要包含接口配置、路由策略和 IPSEC VPN 配置。
• 主要配置内容：

  1. 接口 IP 地址分配：

     • 分配每个接口唯一的 IP 地址，启用接口通信。
     • 示例：

       interface GigabitEthernet0/0/0 ip address 192.168.1.1 255.255.255.0 no shutdown

  2. 静态路由：

     • 配置站点间的固定路由，用于确保数据包能够正确到达目的地。
     • 示例：

       ip route-static 192.168.2.0 255.255.255.0 192.168.1.2

  3. IPSEC VPN 配置：

     • 包含 IKE（密钥交换协议）和 IPSEC 策略配置。
     • 示例：

       ike peer-to-peer address 192.168.1.2 pre-shared-key vpnkey123 encryption aes authentication pre-share ipsec policy vpn-policy security-protocol esp transform-set esp-aes

4.2 终端设备配置

• 配置文件：PC.xml
  • 定义每个 PC 的 IP 地址和默认网关。
  • 示例：

    PC-1 IP Address: 192.168.10.2 Subnet Mask: 255.255.255.0 Default Gateway: 192.168.10.1

4.3 设备存储

• 文件：flash.efz
  • 模拟设备存储，包含启动配置和运行所需文件。

---

5. 实现步骤

5.1 路由器初始化

1. 解压 vrpcfg.zip 并加载到模拟器中。
2. 确保路由器能够成功启动并通过管理 IP 进行访问。

5.2 IPSEC VPN 配置

1. IKE 配置：
   • 配置共享密钥和加密算法。
   • 确保对端 IP 地址和密钥匹配。
2. IPSEC 策略：
   • 定义数据加密和认证规则。
   • 绑定到隧道接口。

5.3 路由配置

• 配置静态路由，确保数据包能够在站点间正确转发。

5.4 终端设备配置

• 为终端设备分配 IP 地址和默认网关，确保其能够通过路由器访问其他站点。

---

6. 功能验证

6.1 连通性测试

• 使用 ping 命令测试隧道连通性。
• 示例：

  ping 192.168.2.1

6.2 加密验证

• 使用路由器调试命令检查 IPSEC 隧道状态。
• 示例：

  debug ipsec

6.3 终端通信测试

• 在 PC 之间传输数据包，测试 IPSEC 隧道的通信性能和稳定性。

---

7. 技术原理

7.1 IPSEC VPN 工作流程

1. 密钥交换：
   • 使用 IKE 协议协商隧道密钥和加密算法。
2. 隧道建立：
   • 路由器之间通过虚拟接口建立 IPSEC 隧道。
3. 数据加密与认证：
   • 通过 IPSEC 策略加密传输的数据包，确保数据的机密性和完整性。

7.2 IPSEC 协议栈

• ESP（封装安全负载）：
  • 提供数据包的加密和认证。
• IKE（Internet Key Exchange）：
  • 负责隧道的密钥交换。

---

8. 优化建议

8.1 安全性优化

1. 替换共享密钥认证为证书认证，提升安全性。
2. 使用更强的加密算法（如 AES-GCM）。

8.2 性能优化

1. 引入动态路由协议（如 OSPF），提升路由效率。
2. 部署负载均衡和冗余机制，提高系统可靠性。

8.3 监控与日志

• 配置日志记录 VPN 的运行状态和故障信息，便于问题排查。

---

9. 总结

本项目成功实现了基于 IPSEC VPN 的分布式站点通信，包含以下亮点：

1. 安全的加密隧道，保障数据机密性。
2. 静态路由配置，确保数据高效转发。
3. 通过拓扑和配置文件实现设备间的连通性和安全通信。

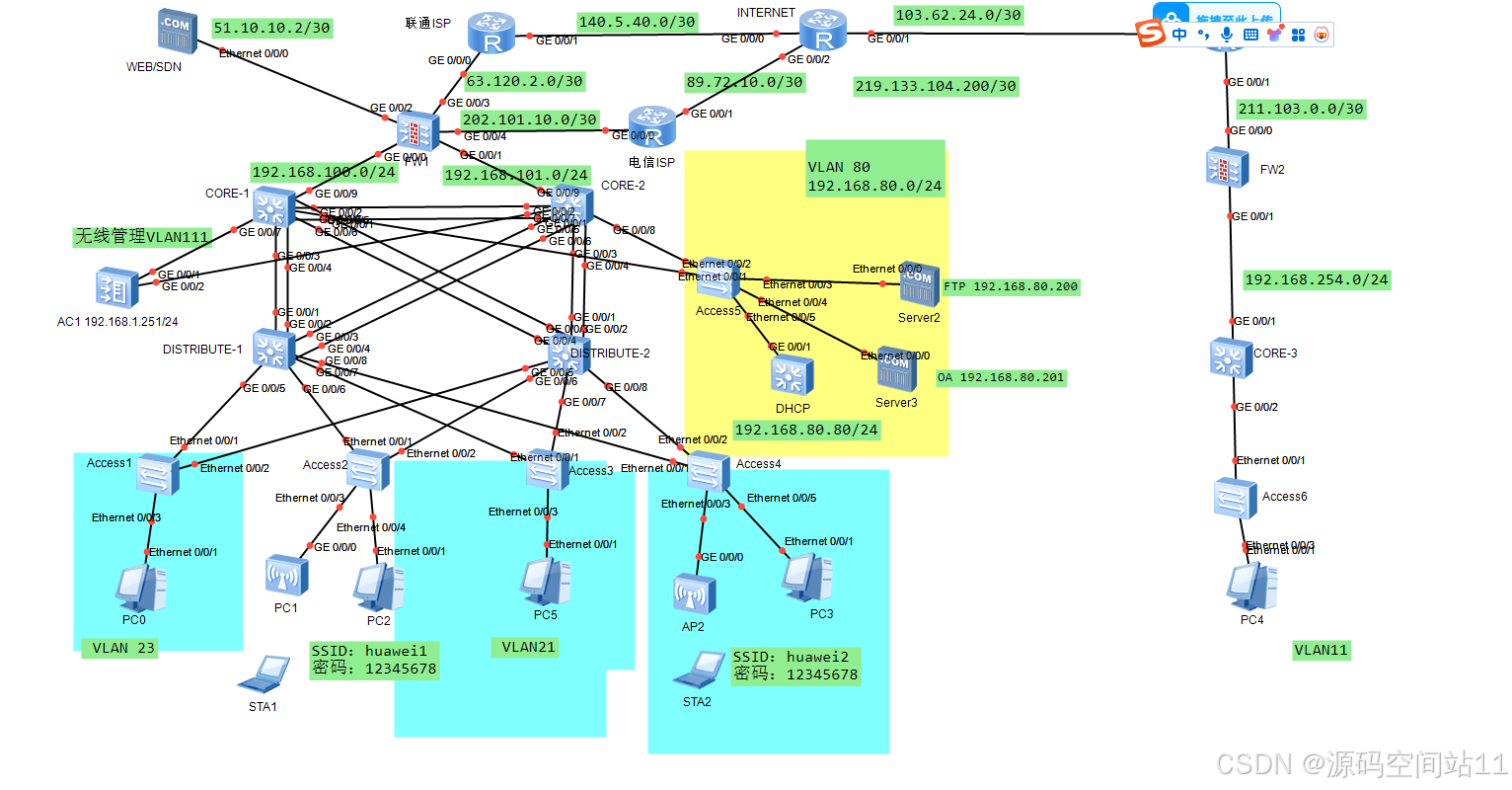

项目拓扑截图：

项目运行类似视频参考：

【基于ENSP的企业/校园网络规划设计】https://www.bilibili.com/video/BV1tf4y1K78J/?share_source=copy_web&vd_source=3d18b0a7b9486f50fe7f4dea4c24e2a4

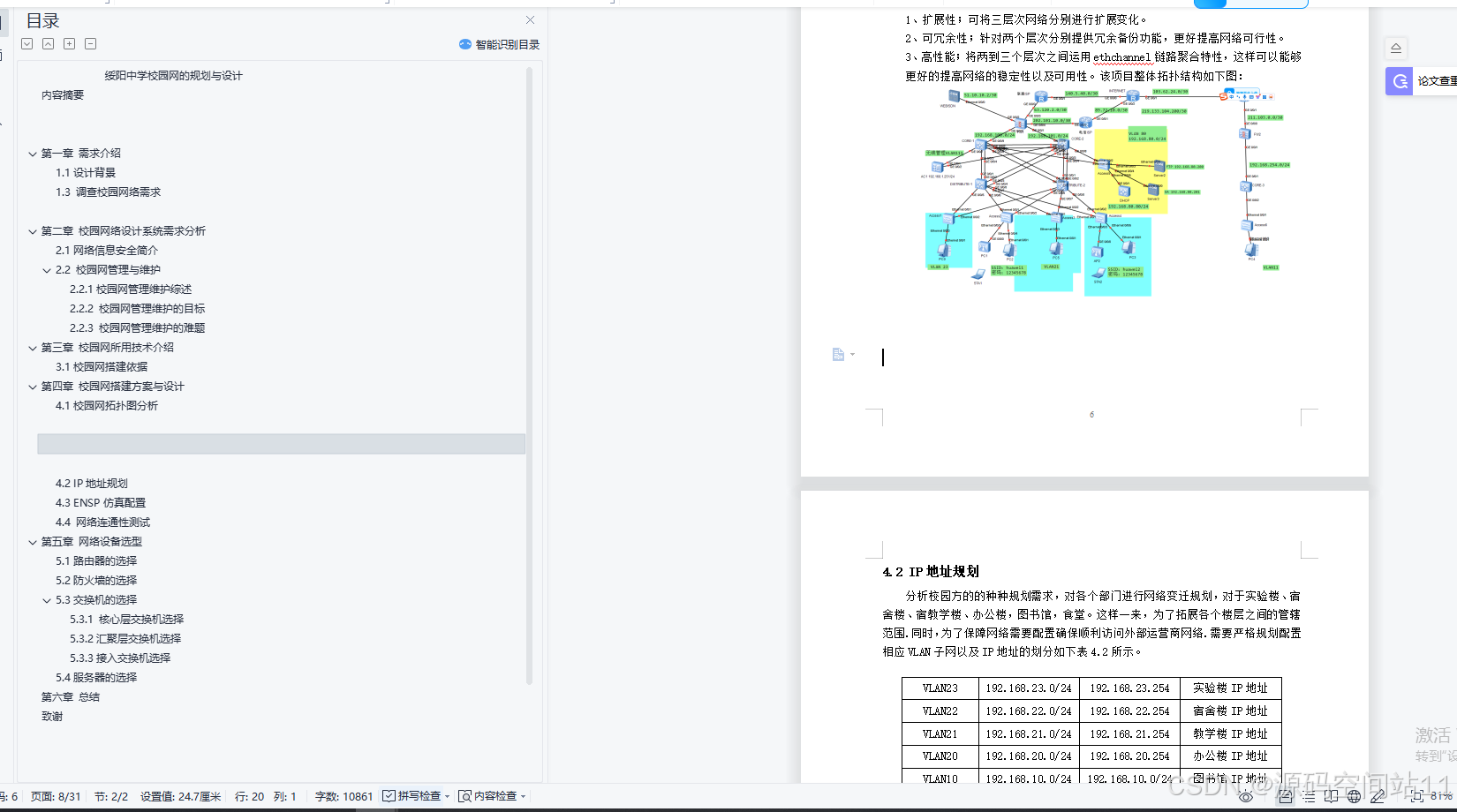

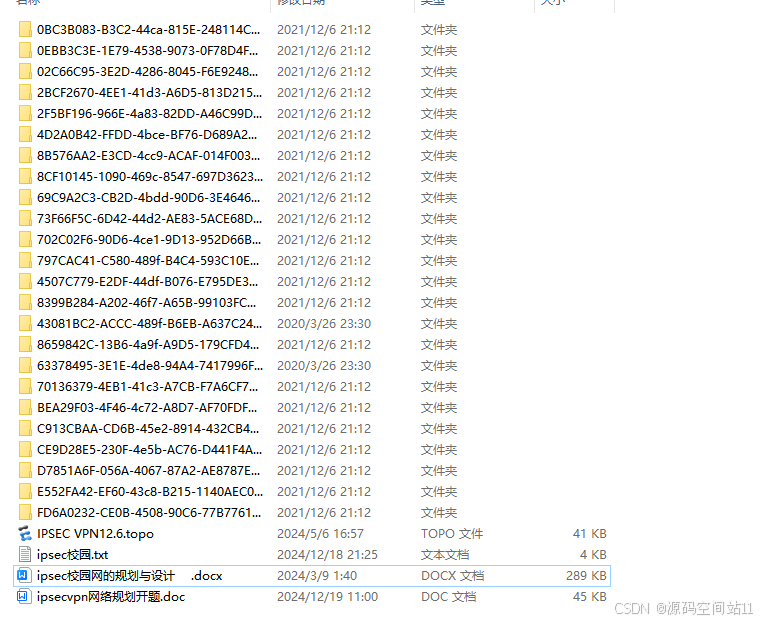

全套资料包含：拓扑+配置+开发文档+万字LW+功能讲解演示视频

总的来说，本项目的成功实现基于 IPSEC VPN 的分布式站点通信是非常具有实用性的。采用安全的加密隧道保障数据机密性，同时静态路由配置能够确保数据高效转发。通过拓扑和配置文件实现设备间的连通性和安全通信，更加直观地呈现了网络规划设计的实际应用。整个项目的实现过程清晰明了，操作简便，非常适合需要进行网络规划设计毕设的同学学习参考。
