40.电缆的处理

1. 线束的干扰、抗干扰注意事项

电源、功率线、时钟线、敏感信号等共用一个排线时，它们之间应用GND线隔离。GND具有大电容特性，能吸收干扰。

2. 双绞线平衡抵消原理

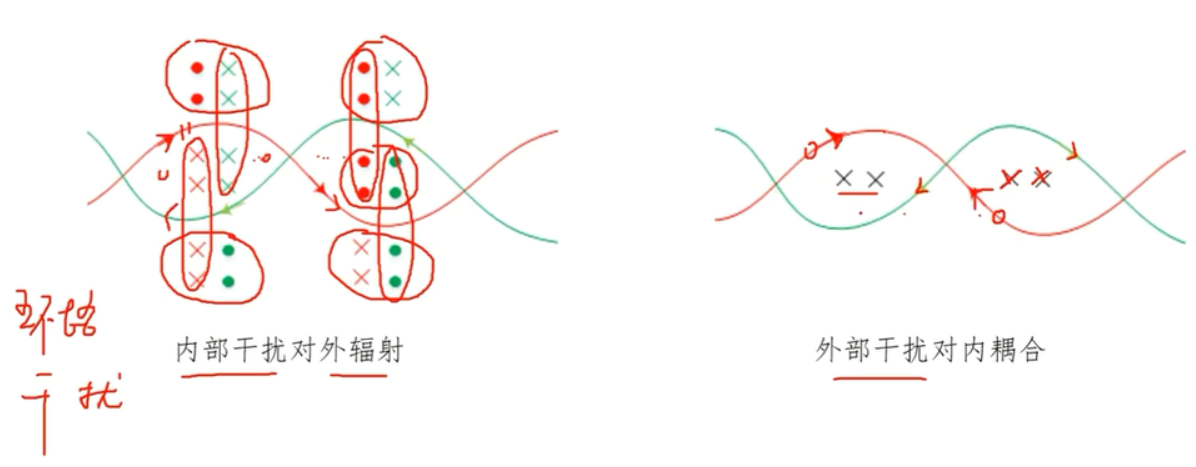

（1）对于对外辐射，环路外部被抵消；环路内部被增强，但是相邻环路方向相反，也能被抵消。
（2）对于抗扰，相邻两个环路产生的感应电流方向相反，能相互抵消。

3. 屏蔽线的特性

（1）屏蔽层的效果主要由屏蔽层接地泄放产生，接地方式很重要！！！
（2）屏蔽层为非磁材料，对磁场效果不明显，主要对电场有效；
（3）内部线双绞，能起到双绞线的部分作用；
（4）实验表明，>5MHz的电磁波只能透过38um厚铝箔。屏蔽层厚度>38um就能将串口屏蔽层的干扰频率控制在<5MHz;
（5）<5MHz的低频干扰可用双绞线平衡原理抵消。

4. 屏蔽层的单端接地or双端接地

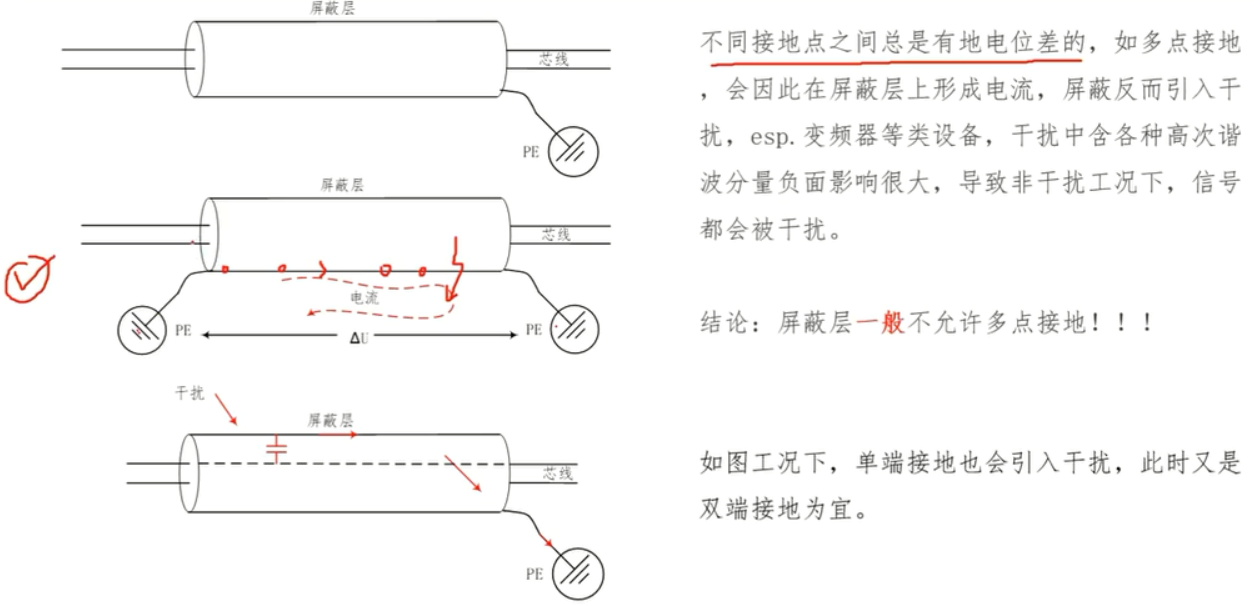

不同接地点之间总是有地电位差的，如多点接地，会因此在屏蔽层上形成电流，屏蔽反而引入干扰（例如变频器类设备）。干扰中含各种高次谐波分量，负面影响很大，导致非干扰工况下，信号都会被干扰。
但是单端接地也有其缺点，外部注入到屏蔽层上的干扰可能泄放路径过远，此时又是双端接地为宜。

可以按以下规则处理：

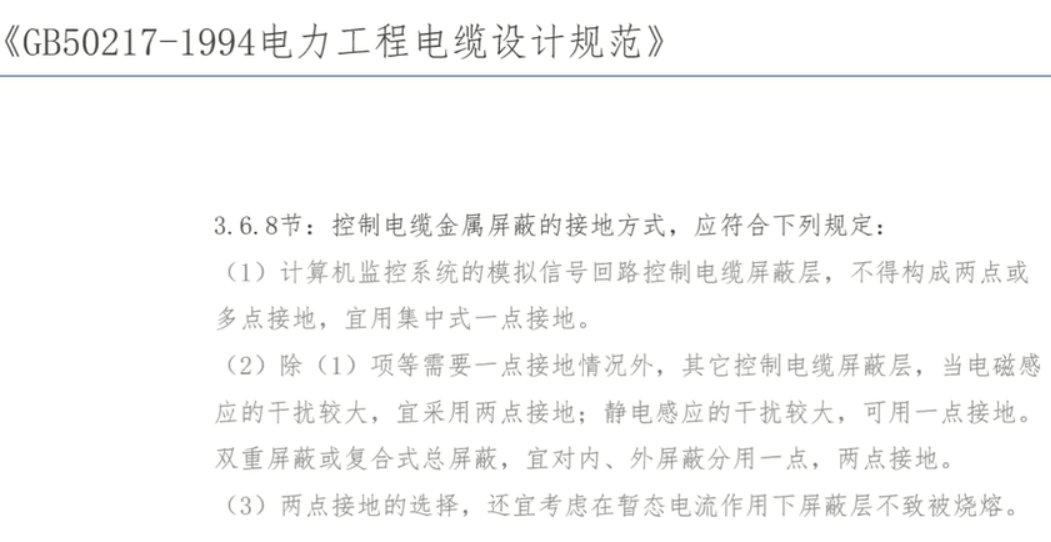

（1）如果保证地点位差为0，双端地可以给外来干扰泄放提供低阻抗路径，甚至在金属机柜上屏蔽层可以多点接地；
（2）如果不能保证双端接地的地电位差为0，则必须双端接地；

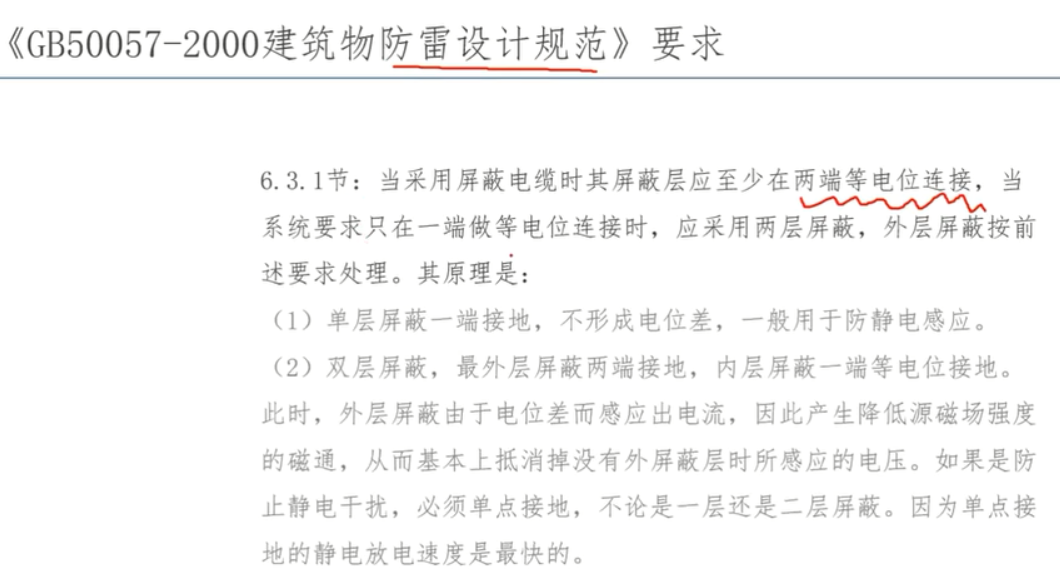

（3）双层屏蔽线，内层单端接地（防静电感应），外层双端接地（防浪涌等强干扰）；
（4）如上接地指的是PE地，NOT GND!!! 屏蔽层接GND等同于是信号地，无屏蔽效果；
（5）两层屏蔽应是相互绝缘隔离型屏蔽，如果没有彼此绝缘，视为单层屏蔽。

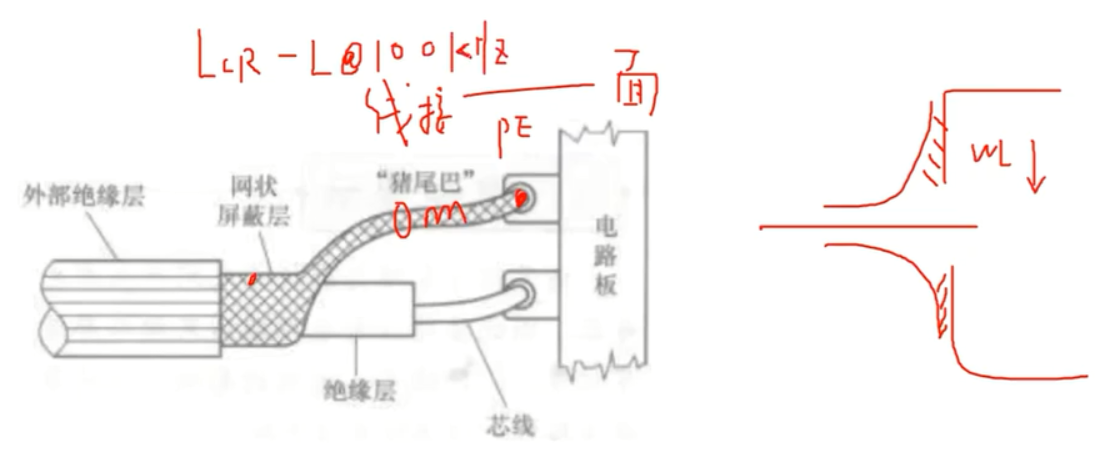

5. 避免形成猪尾巴

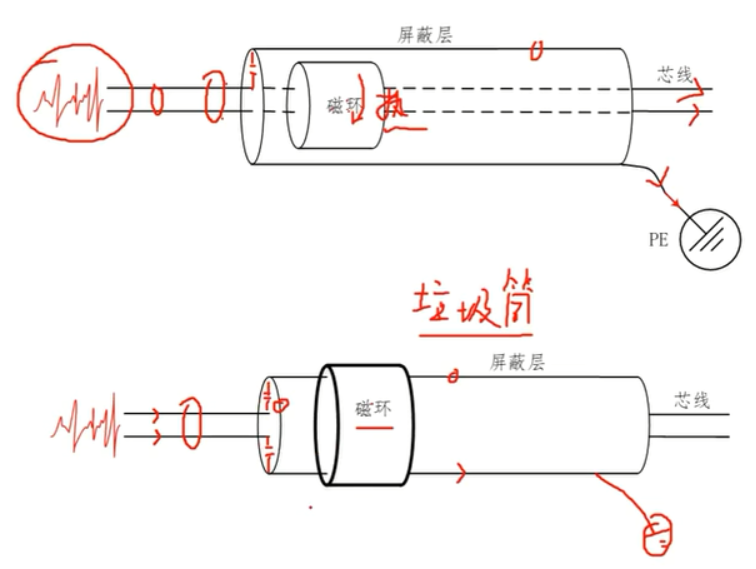

6. 屏蔽线上磁环的处理措施

上面的接法既能与屏蔽层形成电容耦合，也能磁环吸收；下面的接法主要是屏蔽层电容耦合，磁环作用不大。
