CASS+arcgis实现图斑的分割

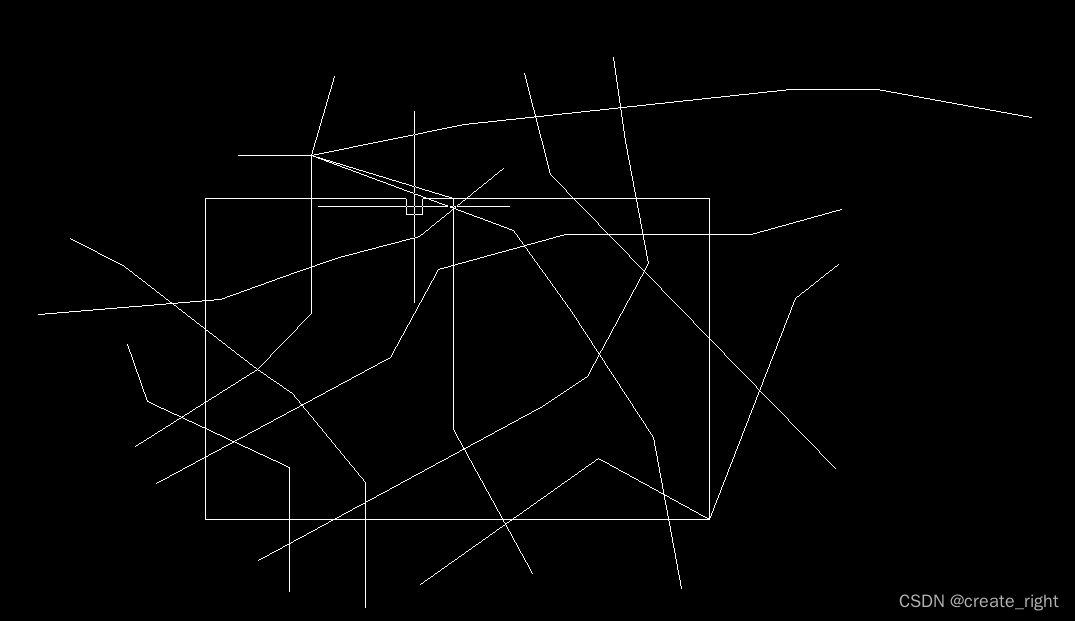

1、在CASS中将图形绘制好，待分割图形为闭合线，使用线段将其分割成很多块，如下：

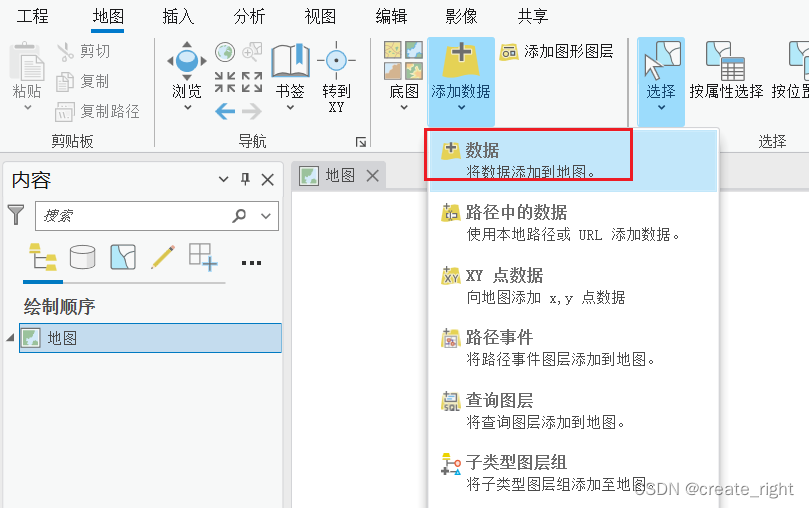

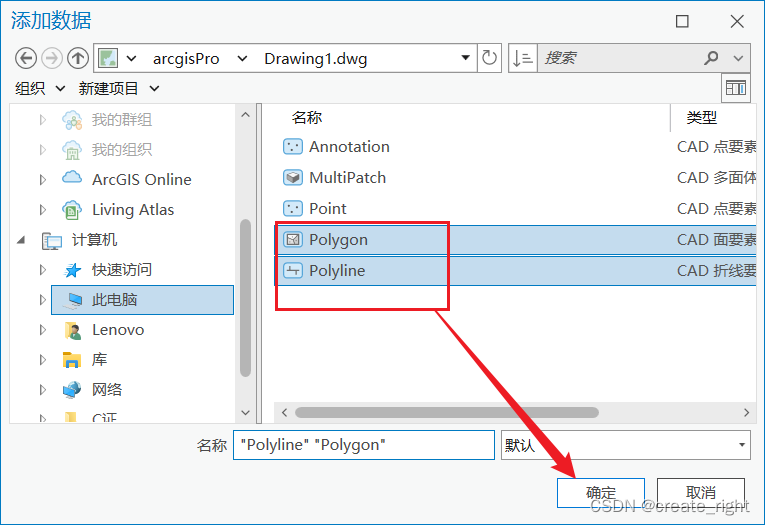

2、保存文件。打开arcgisPro，加载dwg图形，如下：

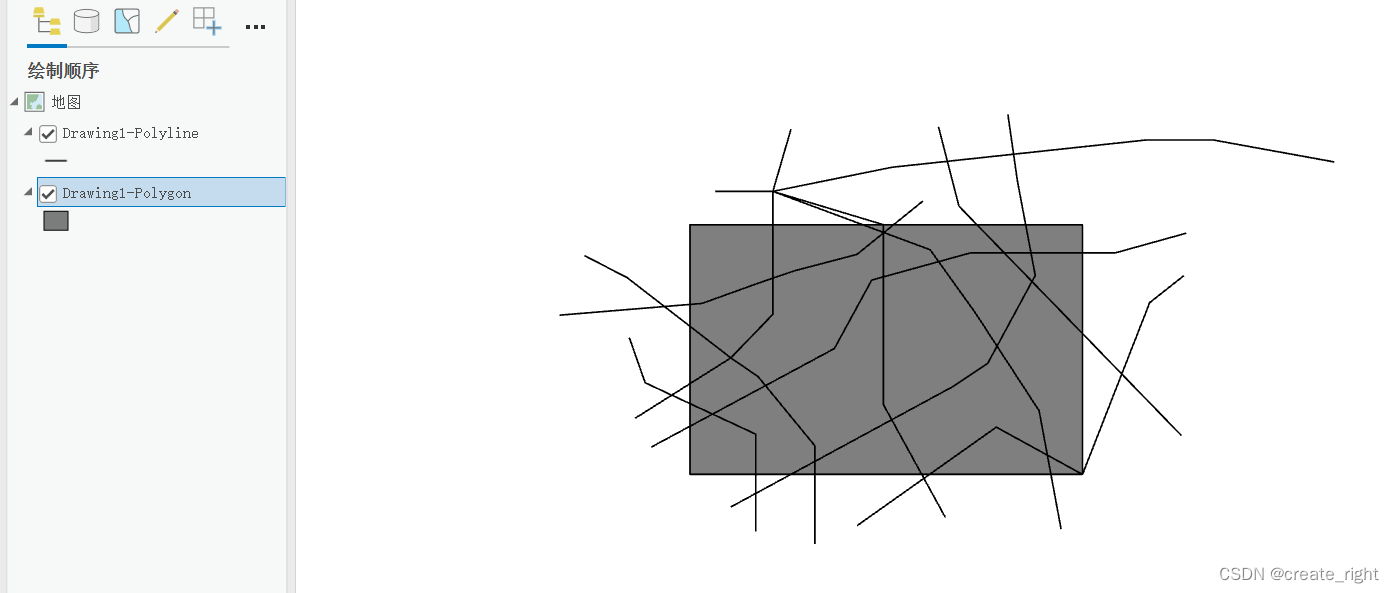

效果如下：

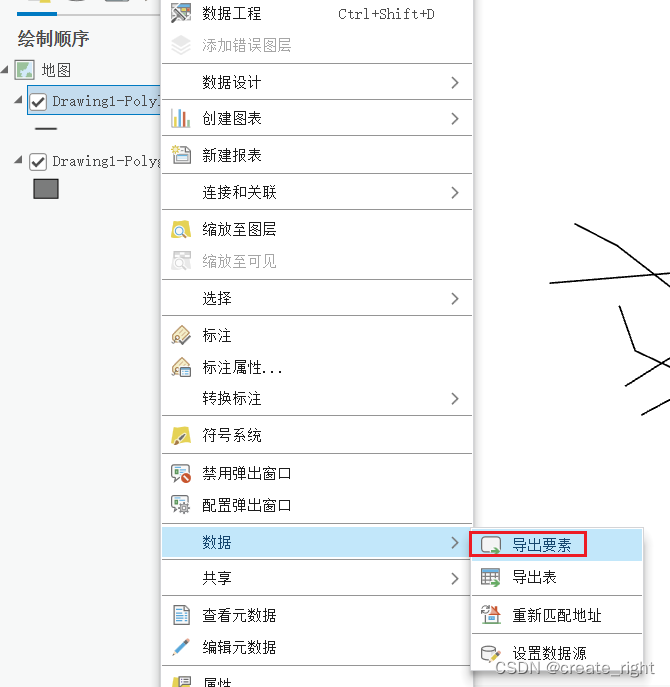

3、分别将面和线导出，如下：

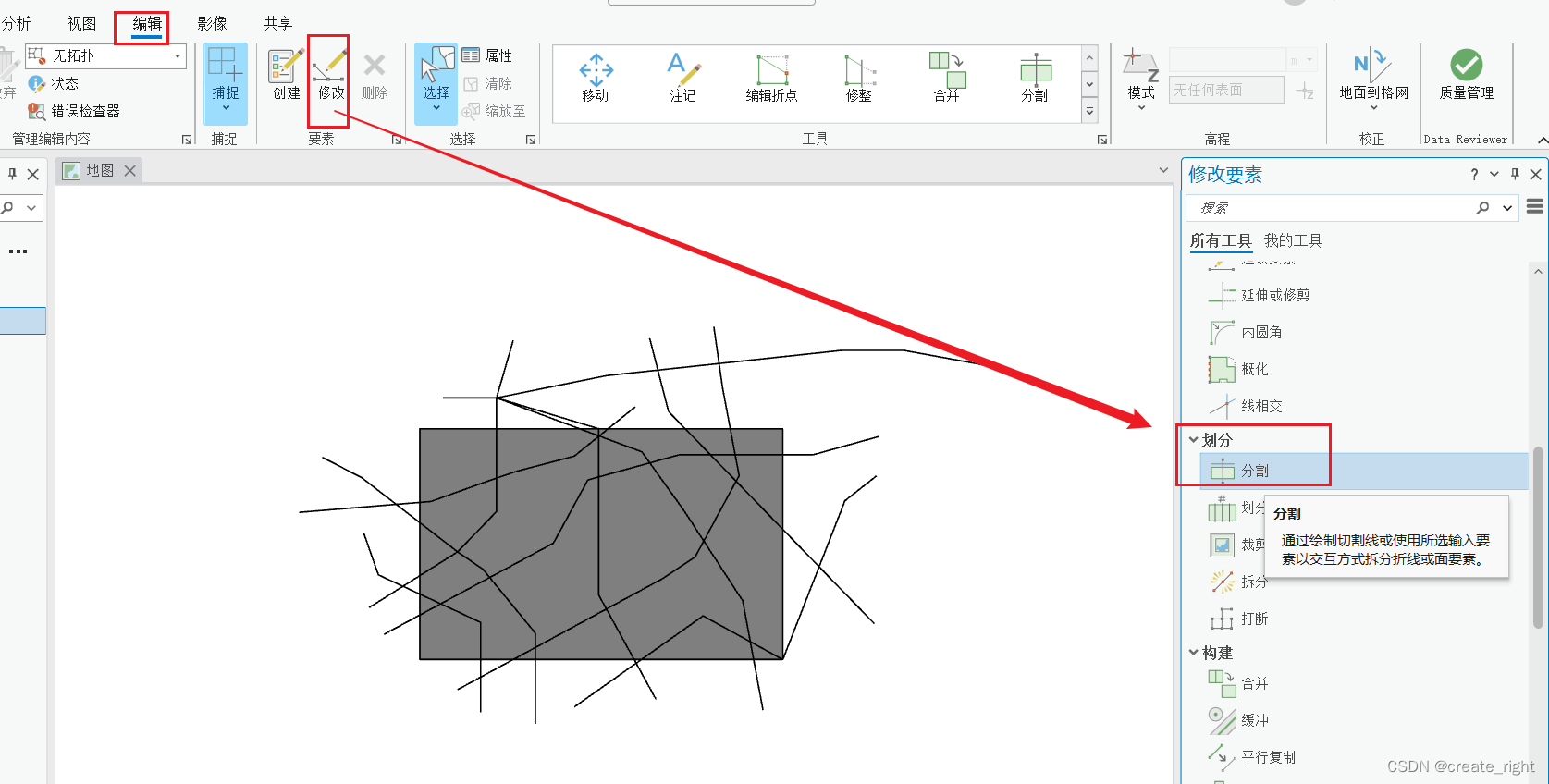

4、选择【编辑】-【修改】-【分割工具】，进行区域分割。如下：

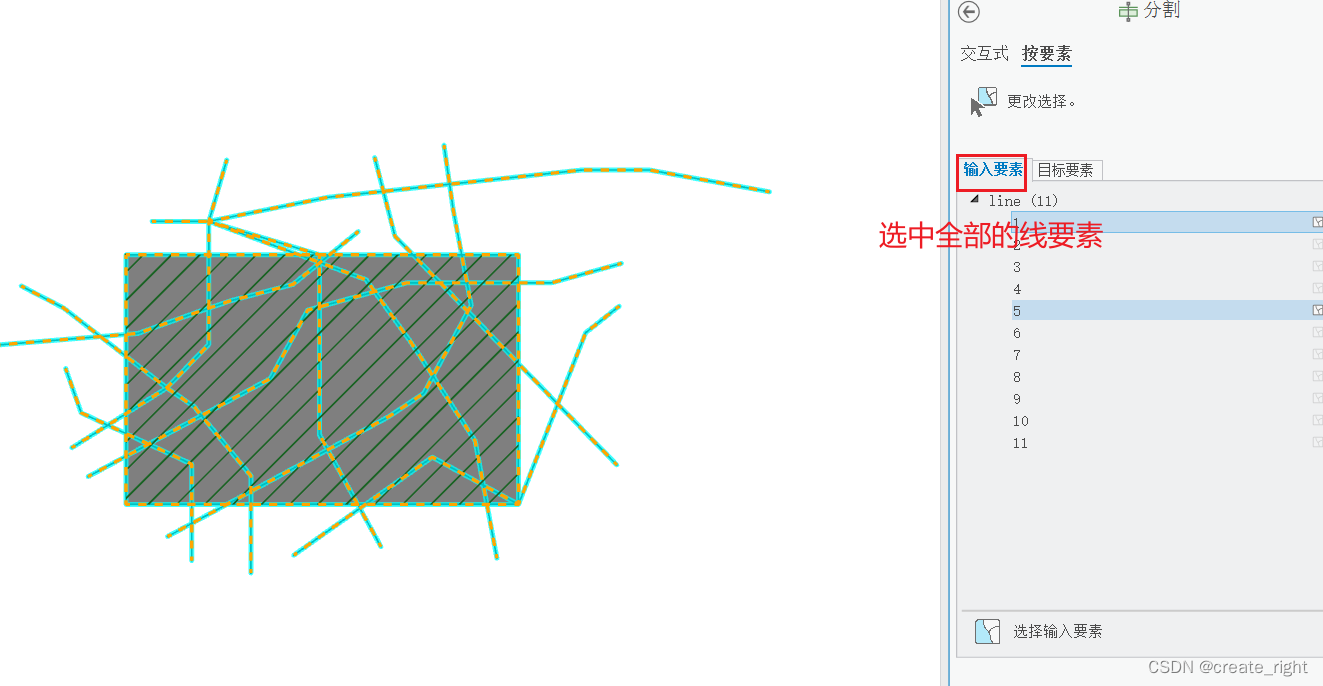

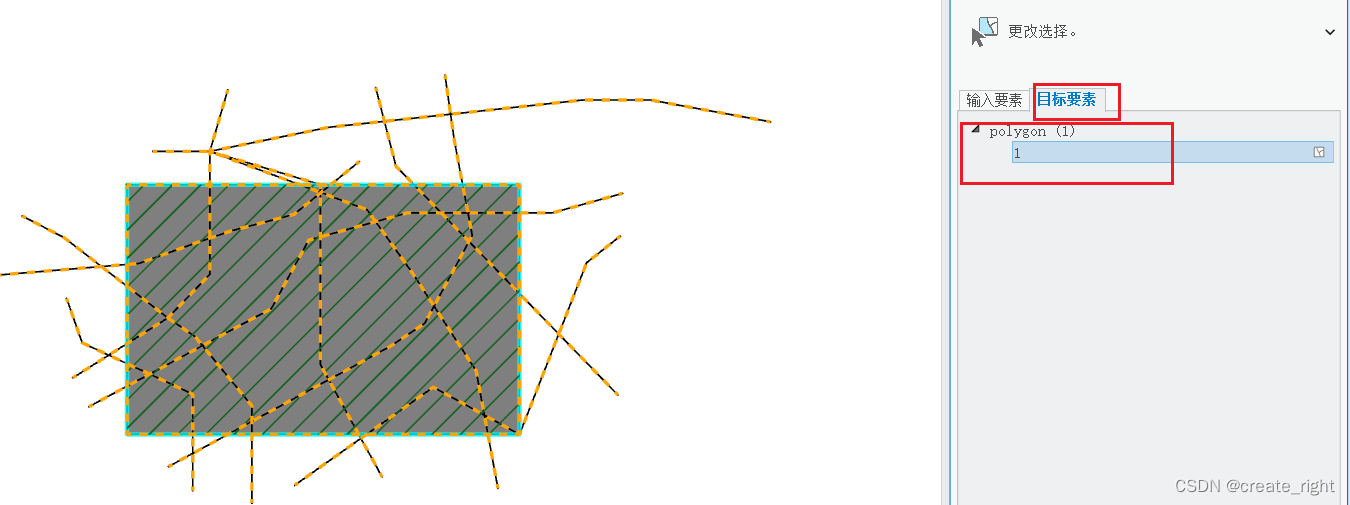

输入要素选中全部的线要素，输出要素选中待分割的面要素。

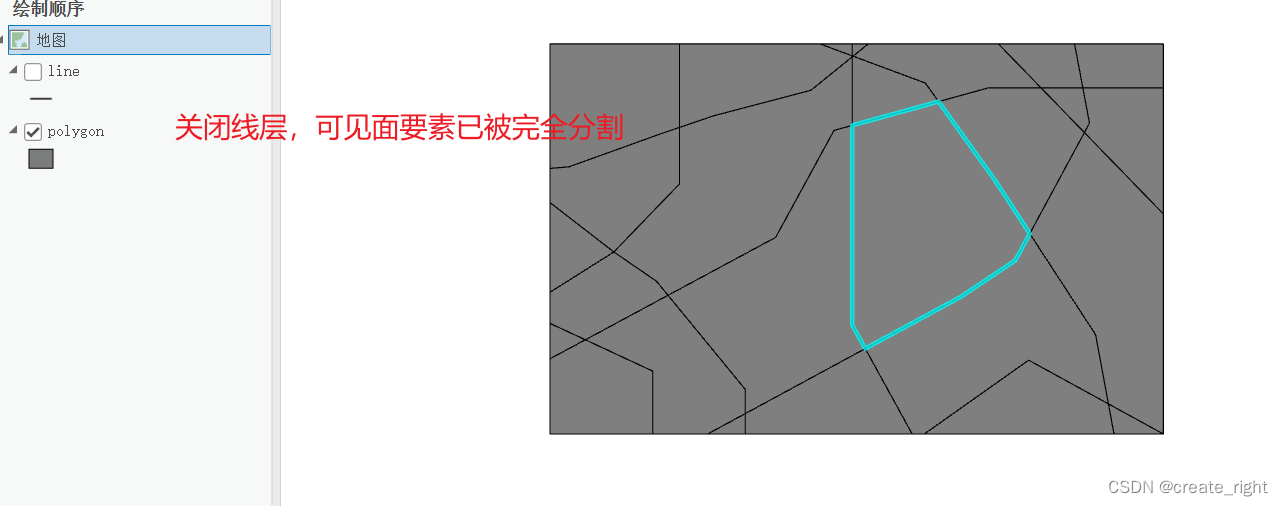

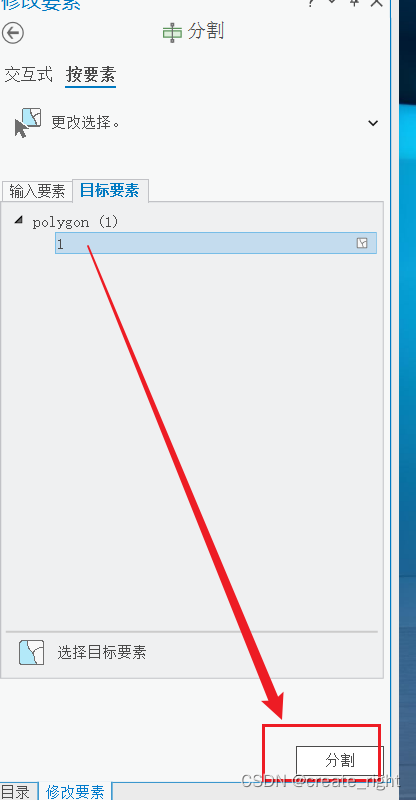

点击【分割】按钮，即可完成面的分割。如下：

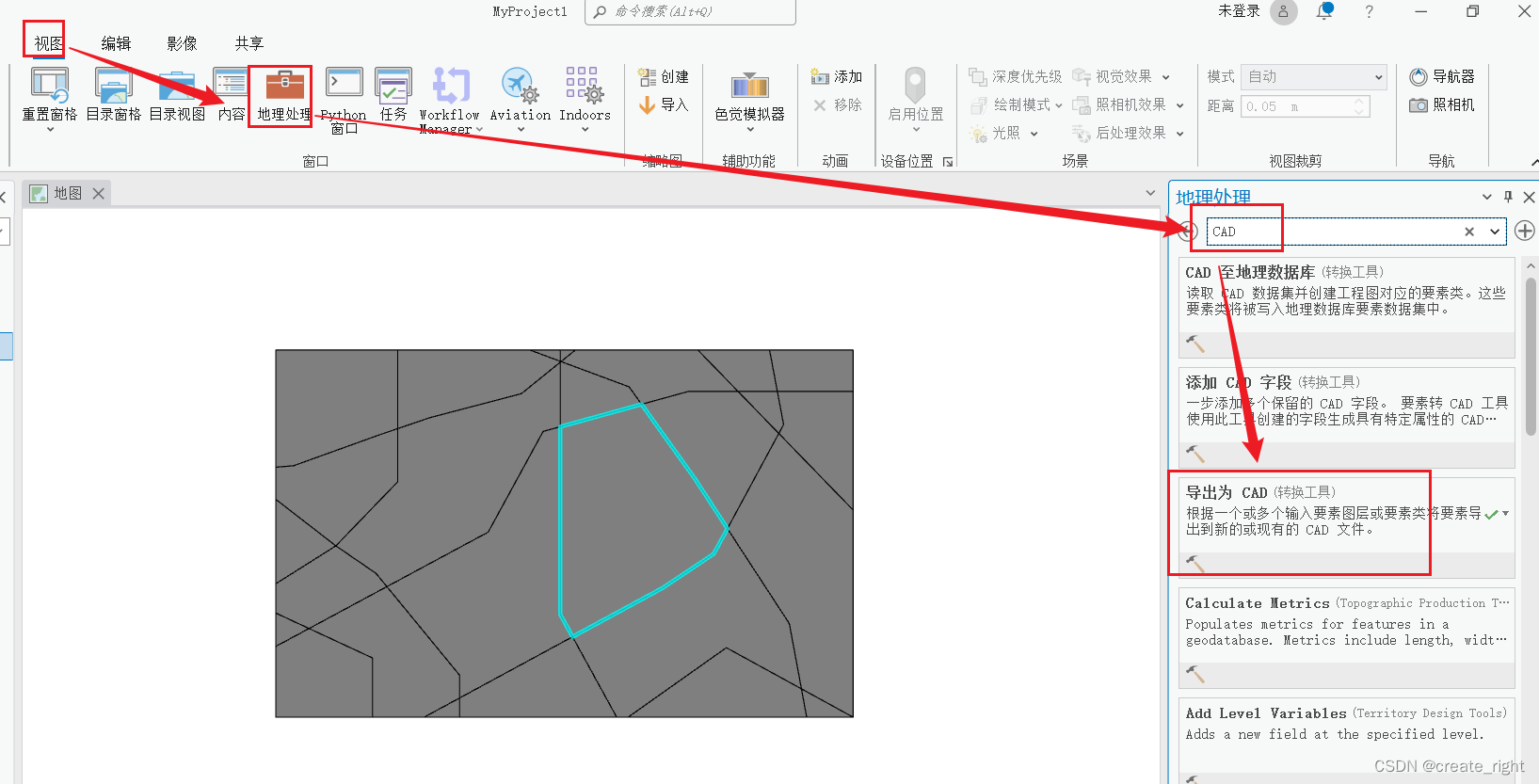

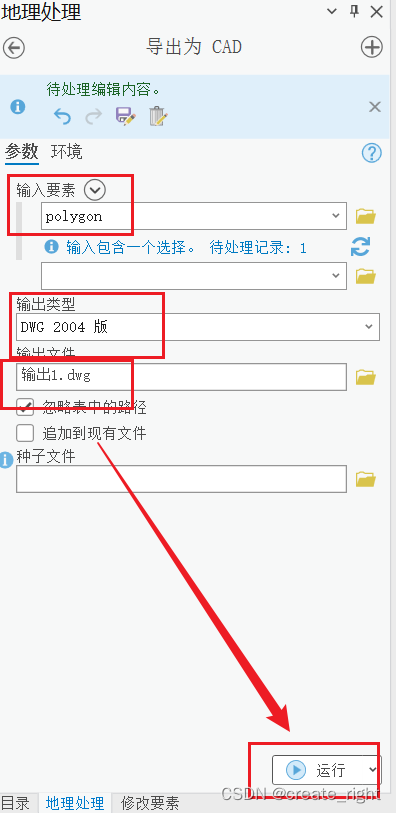

 5、搜索【导出为CAD】文件，如下：

 CAD输出类型需按CASS版本确定，可在CASS中将图形另存为时，查看其支持的DWG文件类型。

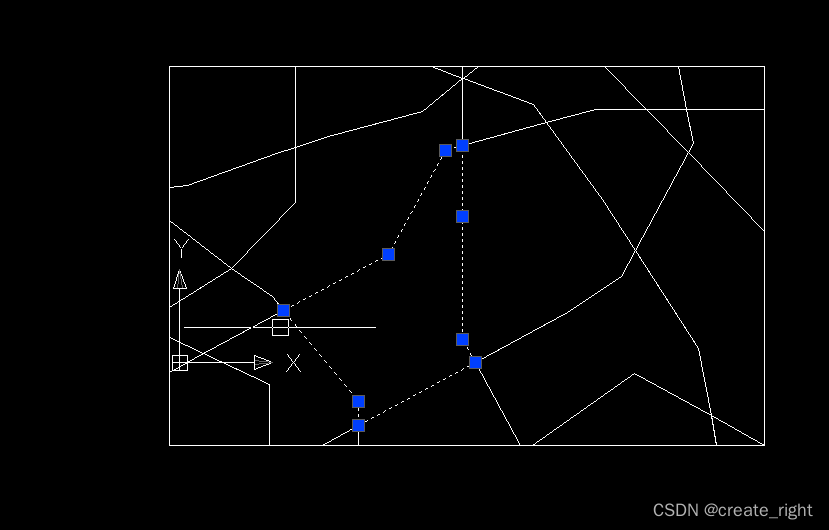

6、打开输出的DWG文件，所有图斑均为闭合线，至此，完成图斑的分割。
