arcgis提取栅格有效边界

最新推荐文章于 2024-11-21 18:25:56 发布
最新推荐文章于 2024-11-21 18:25:56 发布
阅读量3.1k 收藏 28
点赞数 2
文章标签： arcgis
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Learning_Well/article/details/134377250
版权

方法一：【3D Analyst工具】-【转换】-【由栅格转出】-【栅格范围】

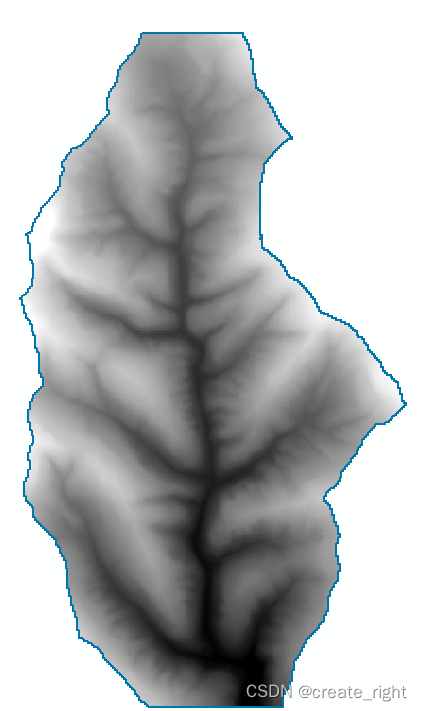

打开一幅栅格数据，利用【栅格范围】工具提取其有效边界（不包含NoData值）：

方法二：先利用【栅格计算器】将有效值赋值为1，得到一幅栅格数据集，可用做【栅格转面】 的输入数据，然后在将面要素转成线要素【面转线】，以实现边界提取的效果。

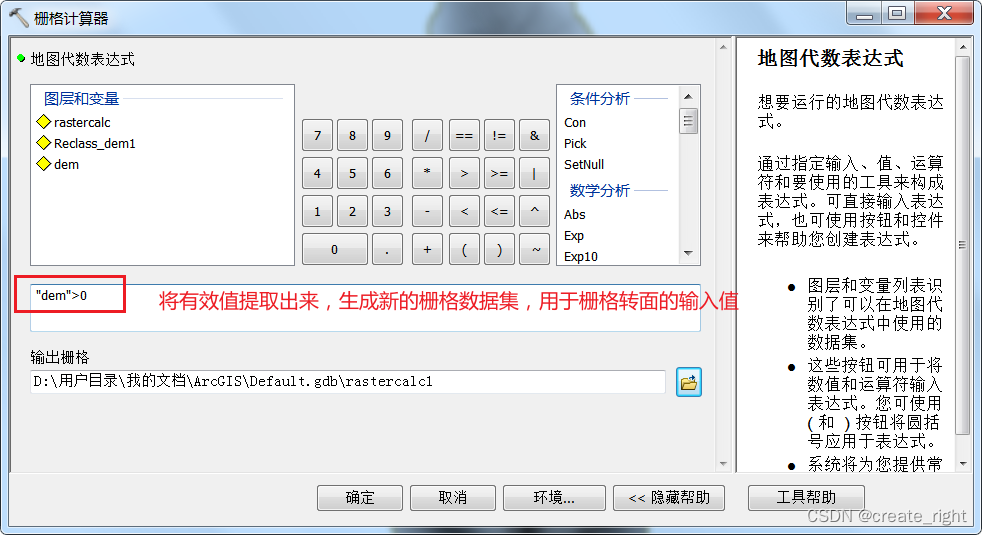

【Spatial Analyst工具】-【地图代数】-【栅格计算器】，参数设置如下：

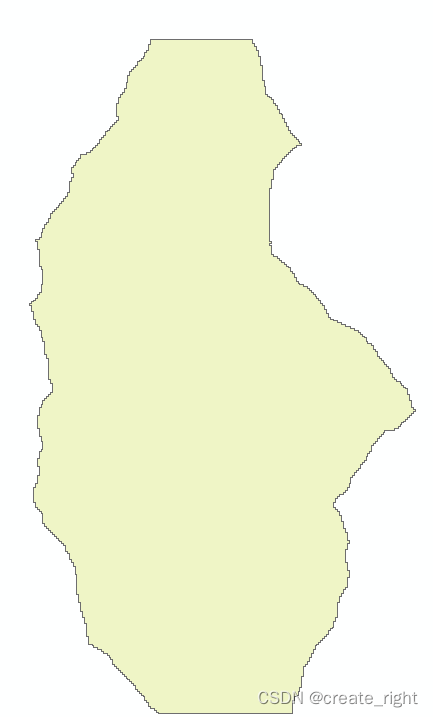

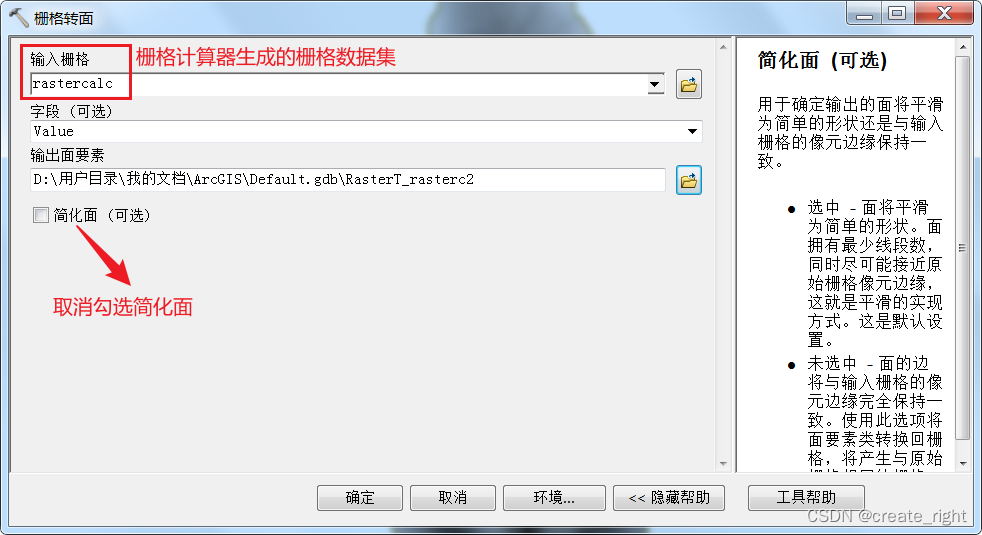

【转换工具】-【由栅格转出】 -【栅格转面】将上述生成栅格数据转成面要素：

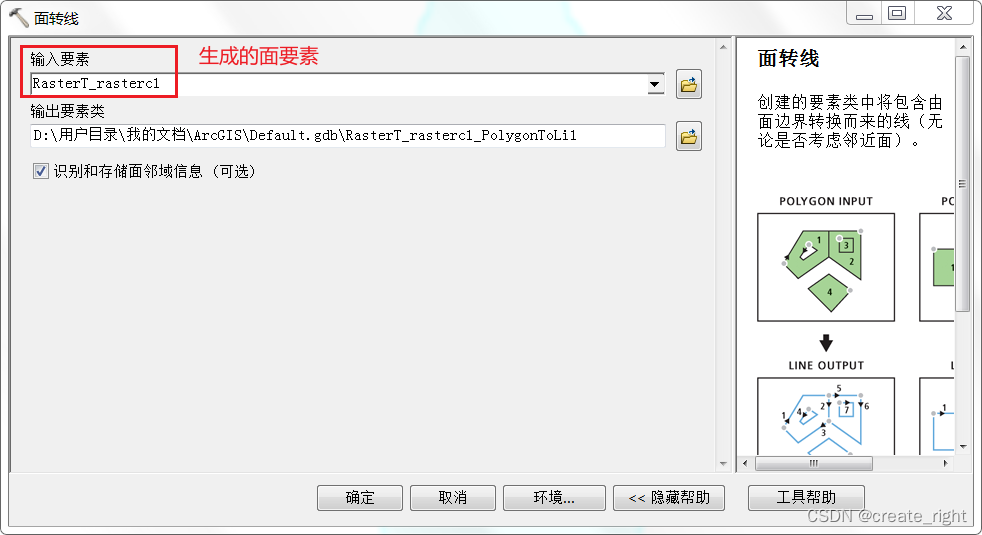

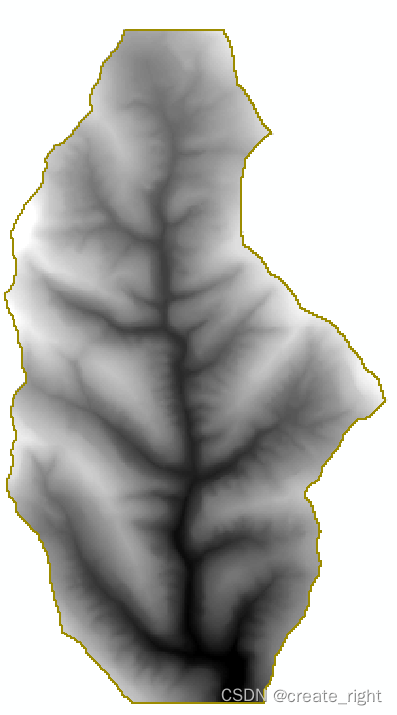

 【数据管理工具】-【要素】-【面转线】提取范围线：
