红外线遥控协议简介（NEC格式）

      平常工作中接触的都是NEC格式的遥控器，这里也只讲NEC格式的。

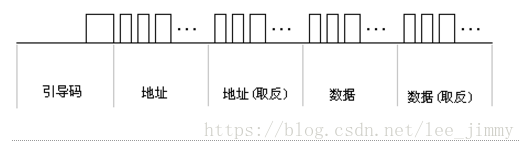

      当按下遥控器的一个按键时，会发出一帧的数据，这一帧的数据的组成分别是：引导码、地址码、地址码的反码、数据码和数据码的反码。

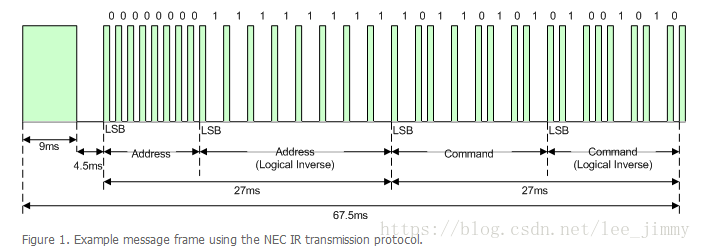

当发送的地址为00h(00000000b)，发送的红外数据为ADh(10101101b)时的一帧的格式大概如下（下面的极性和上面的图刚好相反，但是不影响理解协议）：

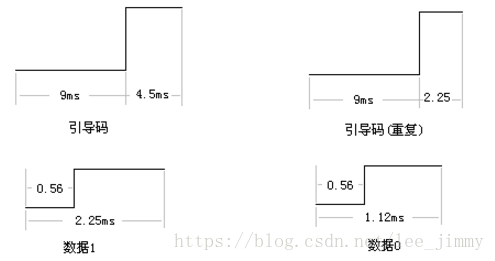

由上面的图可以看出，每个码的脉冲宽度都有规定，大概如下：

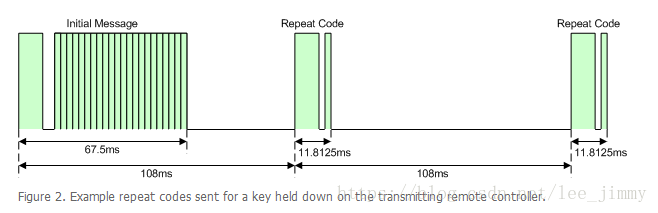

上面的图中有个引导码（重复），这个的作用是，当我们一直按住同一个按键的时候，就会每隔一段时间发一个引导码（重复），也就是重复码。

参考链接：

https://www.cnblogs.com/openusb/archive/2010/01/07/1641357.html

https://techdocs.altium.com/display/FPGA/NEC+Infrared+Transmission+Protocol

      第一个链接是其他网友的总结，但是忽略了一个小问题。就是每次传完一帧的数据，都会有一个0.5625ms的脉冲表示结束。

同样的，每个重复码结束后，也有一个0.5625ms的脉冲表示结束。这个可以参考第二个链接，它是官方的文档。
