华为---链路聚合基本原理及配置示例

一、链路聚合技术产生背景和应用场景

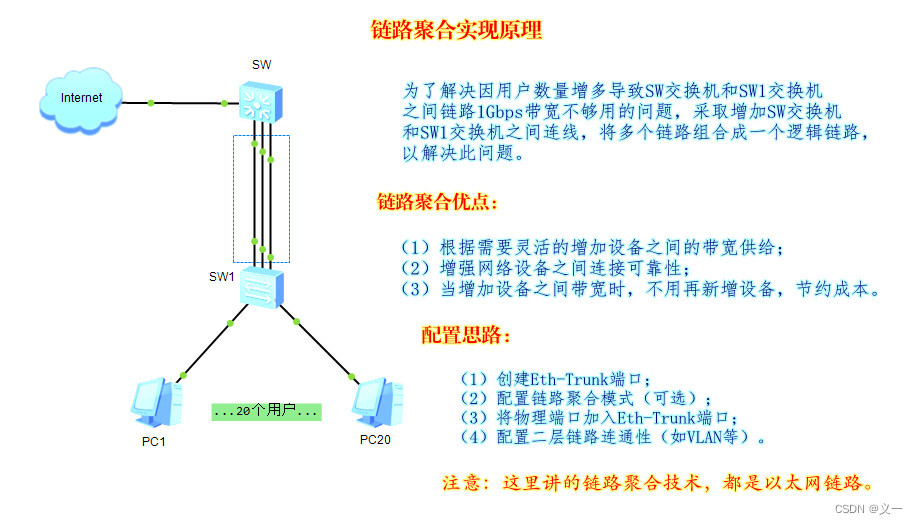

二、链路聚合实现原理

三、示例测验

示例场景

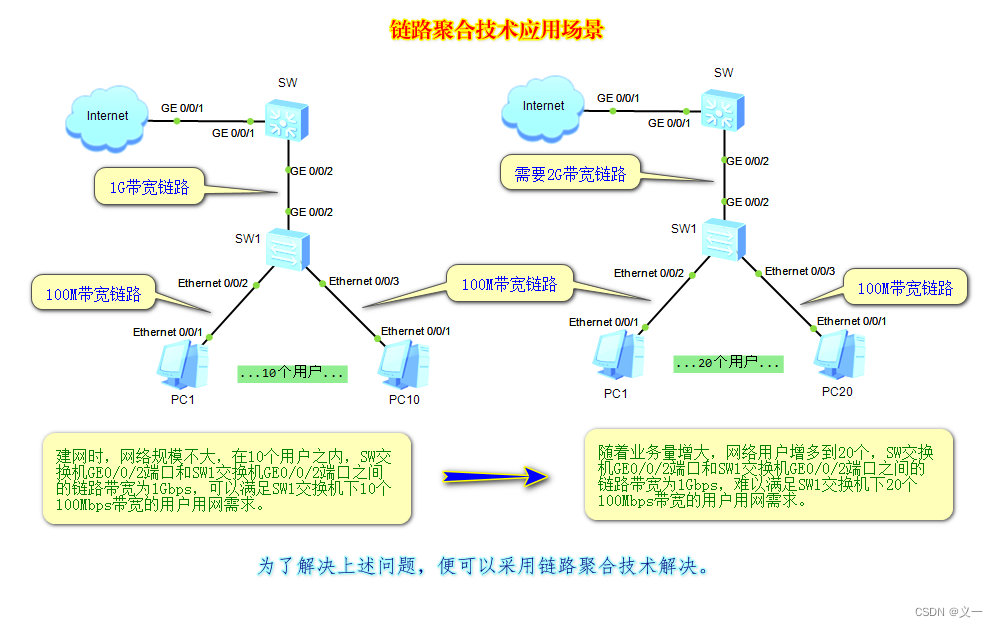

        建网时，网络规模不大，在10个用户之内，SW交换机GE0/0/2端口和SW1交换机GE0/0/2端口之间的链路带宽为1Gbps,可以满足SW1交换机下10个100Mbps带宽的用户用网需求。随着业务量增大，网络用户增多到20个，SW交换机GE0/0/2端口和SW1交换机GE0/0/2端口之间的链路带宽为1Gbps，难以满足SW1交换机下20个100bps带宽的用户用网需求。为解决上述问题，采用链路聚合技术解决交换机之间链路带宽瓶颈问题。

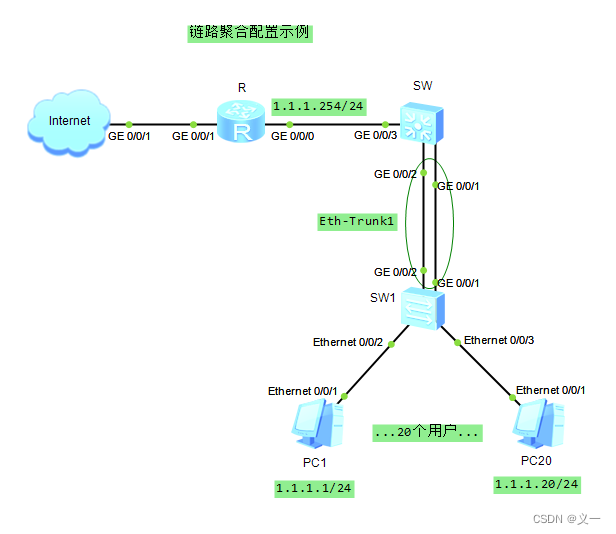

拓扑图

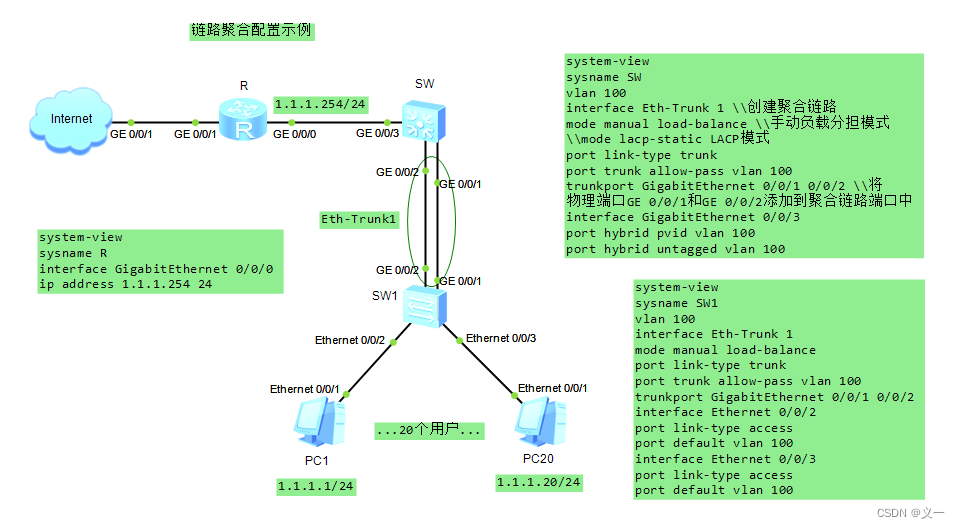

 代码段

system-view
sysname SW
vlan 100
interface Eth-Trunk 1
mode manual load-balance
port link-type trunk
port trunk allow-pass vlan 100
trunkport GigabitEthernet 0/0/1 0/0/2
interface GigabitEthernet 0/0/3
port hybrid pvid vlan 100
port hybrid untagged vlan 100

system-view
sysname SW1
vlan 100
interface Eth-Trunk 1
mode manual load-balance
port link-type trunk
port trunk allow-pass vlan 100
trunkport GigabitEthernet 0/0/1 0/0/2
interface Ethernet 0/0/2
port link-type access
port default vlan 100
interface Ethernet 0/0/3
port link-type access
port default vlan 100

system-view
sysname R
interface GigabitEthernet 0/0/0
ip address 1.1.1.254 24

代码解释

<Huawei>system-view
[Huawei]sysname SW
[SW]vlan 100 \\创建vlan 100
[SW]interface Eth-Trunk 1 \\创建聚合链路1
[SW-Eth-Trunk1]mode manual load-balance  \\手动负载分担模式
\\mode lacp-static LACP模式为自动负载分担
[SW-Eth-Trunk1]port link-type trunk \\配置聚合端口类型为trunk
[SW-Eth-Trunk1]port trunk allow-pass vlan 100 \\聚合端口允许vlan 100通行
[SW-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 0/0/2 \\将物理端口GE 0/0/1和GE 0/0/2添加到聚合链路端口中
[SW]interface GigabitEthernet 0/0/3 \\ 华为交换机端口默认类型为hybrid，此处省略vlan端口类型配置
[SW-GigabitEthernet0/0/3]port hybrid pvid vlan 100 \\配置端口GE 0/01/3的VLAN编号为vlan 100
[SW-GigabitEthernet0/0/3]port hybrid untagged vlan 100 \\从端口GE 0/01/3发送的数据去掉vlan 100标记

---

<Huawei>system-view
[Huawei]sysname SW1
[SW1]vlan 100 \\创建vlan 100
[SW1]interface Eth-Trunk 1  \\创建聚合链路1
[SW1-Eth-Trunk1]mode manual load-balance \\手动负载分担模式
[SW1-Eth-Trunk1]port link-type trunk \\配置聚合端口类型为trunk
[SW1-Eth-Trunk1]port trunk allow-pass vlan 100 \\聚合端口允许vlan 100通行
[SW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 0/0/2 \\将物理端口GE 0/0/1和GE 0/0/2添加到聚合链路端口中
[SW1-Eth-Trunk1]interface Ethernet 0/0/2
[SW1-Ethernet0/0/2]port link-type access \\配置Ethernet 0/0/2端口类型为access
[SW1-Ethernet0/0/2]port default vlan 100 \\将Ethernet 0/0/2端口添加到vlan 100
[SW1-Ethernet0/0/2]interface Ethernet 0/0/3
[SW1-Ethernet0/0/3]port link-type access \\配置Ethernet 0/0/2端口类型为access
[SW1-Ethernet0/0/3]port default vlan 100 \\将Ethernet 0/0/2端口添加到vlan 100

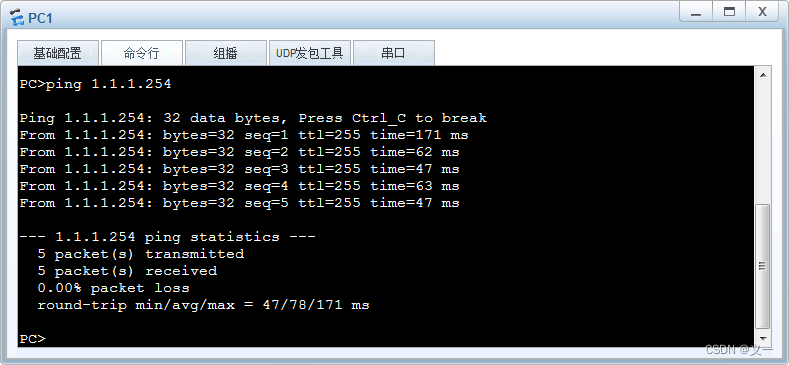

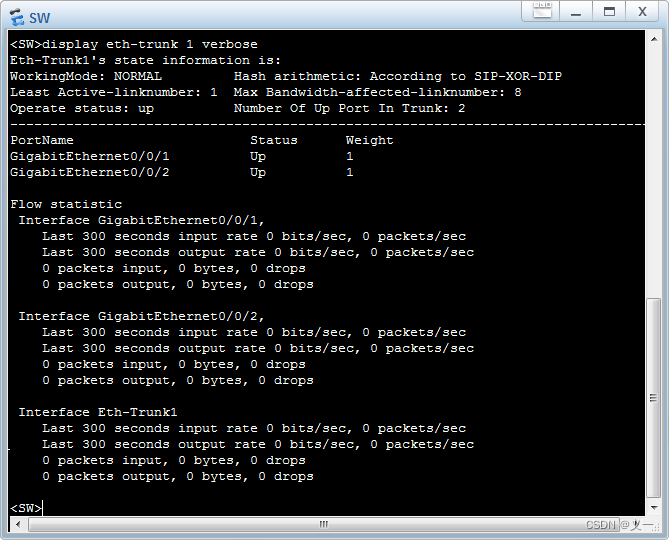

测试验证
