Chains

Chains（链）是一种特定的约束，一个链包含了多个视图，它允许链中的视图共享空间，并控制可用空间在它们之间如何分配。该效果与 LinearLayout 的 Weiget 类似，但是链的作用远远超过它。

Cycle Chain Mode（链式模式）来告诉 Chains：“你应该怎样去填充剩余的空间”。

layout_constraintHorizontal_chainStyle
layout_constraintVertical_chainStyle

分别对应着「水平链」和「垂直链」。

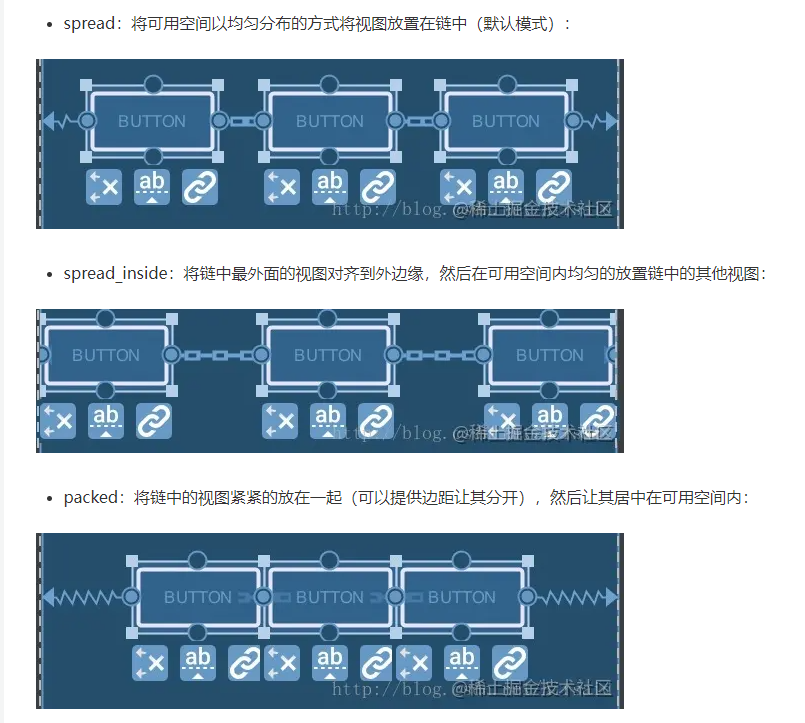

有三种可选的参数：

在这里插入图片描述

除了上面说的之外，Chains 还能对链中单独的视图控件设置 Weiget。因为目前并不支持在编辑器当中设置 Weiget，所以我们只能在布局中进行设置了，设置的属性是：

layout_constraintHorizontal_weight
layout_constraintVertical_weight

我们现在将第一个 Button 填充完剩余的空间，在该 Buttton 上设置如下属性：

android:layout_width="0dp"
app:layout_constraintHorizontal_weight="1"

Properties

这里写图片描述：这个代表的是：Match Constraints（有点类似于 match_parent），就给强翻成约束匹配吧… 这个是 ConstraintLayout 特有的，它会尽可能扩展以满足各方的约束（在考虑视图边界之后）。但是，可以使用以下属性和值修改该行为（只有在将视图宽度设置为与约束匹配时，这些属性才会生效）：

layout_constraintWidth_default：
- spread：这是默认的行为，它会尽可能的扩展视图来满足约束。
- wrap：与上面所说的 wrap_content 不同的是，虽然都是适应内容，但仍然允许视图比约束要求的视图更小。
layout_constraintWidth_min：指定视图的最小宽度（dp）。
layout_constraintWidth_max：指定视图的最大宽度（dp）。

当宽高至少有一项设置为 0dp 时（也就是 Match Constraints），那么我们就可以为该视图设置宽高比例。设置的属性是：

layout_constraintDimensionRatio

<Button
    android:id="@+id/button"
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:text="button"
    app:layout_constraintDimensionRatio="3:1"/>
