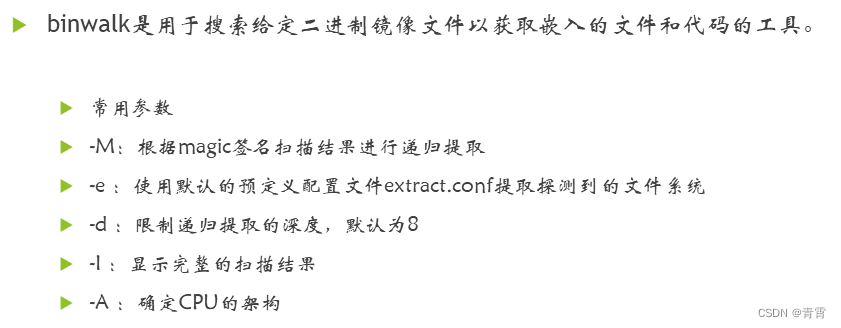

一、binwalk介绍

二、安装binwalk

# 1. 安装依赖和binwalk

git clone https://github.com/ReFirmLabs/binwalk.git
cd binwalk
sudo python ./setup.py uninstall  # 如果您有以前安装的 Binwalk 版本，建议您在升级之前将其卸载
sudo ./deps.sh  # 安装依赖项
sudo python ./setup.py install

# 2. 对于 python2.x，还需要安装以下的库

sudo -H pip install git+https://github.com/ahupp/python-magic
sudo -H pip install git+https://github.com/sviehb/jefferson

# 3. 测试是否安装成功

hzy@ubuntu:~$ binwalk

Binwalk v2.1.2-c036535
Craig Heffner, ReFirmLabs
https://github.com/ReFirmLabs/binwalk

Usage: binwalk [OPTIONS] [FILE1] [FILE2] [FILE3] ...

Disassembly Scan Options:
    -Y, --disasm                 Identify the CPU architecture of a file using the capstone disassembler
... ...
    -s, --status=<int>           Enable the status server on the specified port

hzy@ubuntu:~$

三、binwalk工具的使用帮助

root@node1:/home/binwalk# binwalk -h
Binwalk v2.2.1+e0f9bf7   # 版本号
Craig Heffner, ReFirmLabs
https://github.com/ReFirmLabs/binwalk
Usage: binwalk [OPTIONS] [FILE1] [FILE2] [FILE3] ...
Disassembly Scan Options:
    -Y, --disasm                 Identify the CPU architecture of a file using the capstone disassembler
    -T, --minsn=<int>            Minimum number of consecutive instructions to be considered valid (default: 500)
    -k, --continue               Don't stop at the first match

Signature Scan Options:
    -B, --signature              Scan target file(s) for common file signatures 扫描目标文件以获取常见文件签名
    -R, --raw=<str>              Scan target file(s) for the specified sequence of bytes 扫描目标文件的指定字符序列
    -A, --opcodes                Scan target file(s) for common executable opcode signatures 扫描目标文件中常见可执行代码
    -m, --magic=<file>           Specify a custom magic file to use 指定要使用的自定义签名文件
    -b, --dumb                   Disable smart signature keywords  禁用智能签名关键字
    -I, --invalid                Show results marked as invalid 显示完整的扫描结果
    -x, --exclude=<str>          Exclude results that match <str>  排除与<str>匹配的结果
    -y, --include=<str>          Only show results that match <str> 只显示与<str>匹配的结果

Extraction Options:
    -e, --extract                Automatically extract known file types  自动提取已知的文件类型
    -D, --dd=<type[:ext[:cmd]]>  Extract <type> signatures (regular expression), give the files an extension of <ext>, and execute <cmd> 提取<type>签名，为文件扩展名为<ext>，然后执行<cmd>，比如：binwalk -D 'png image:png' firmware.bin
    -M, --matryoshka             Recursively scan extracted files 递归扫描提取的文件
    -d, --depth=<int>            Limit matryoshka recursion depth (default: 8 levels deep) 递归深度
    -C, --directory=<str>        Extract files/folders to a custom directory (default: current working directory) 将文件/文件夹提取到自定义目录（默认：当前工作目录）
    -j, --size=<int>             Limit the size of each extracted file 限制每个提取文件的大小
    -n, --count=<int>            Limit the number of extracted files 限制提取文件的数量
    -r, --rm                     Delete carved files after extraction 清理零大小文件和提取工具在提取期间无法处理的文件。仅当与--extract或--dd一起使用时有效。有助于清除提取期间从目标文件中复制的误报文件
    -z, --carve                  Carve data from files, but don't execute extraction utilities 从文件中读取数据，但不执行提取实用程序
    -V, --subdirs                Extract into sub-directories named by the offset

Entropy Options:
    -E, --entropy                Calculate file entropy 计算文件熵，熵分析可以帮助识别固件映像中有趣的数据部分
    -F, --fast                   Use faster, but less detailed, entropy analysis
    -J, --save                   Save plot as a PNG  自动将 --entropy 生成的熵图保存到 PNG 文件中，而不是显示它
    -Q, --nlegend                Omit the legend from the entropy plot graph 从熵图中省略图例
    -N, --nplot                  Do not generate an entropy plot graph  不生成熵图
    -H, --high=<float>           Set the rising edge entropy trigger threshold (default: 0.95)  设置上升沿熵触发阈值
    -L, --low=<float>            Set the falling edge entropy trigger threshold (default: 0.85)  设置下升沿熵触发阈值

Binary Diffing Options:
    -W, --hexdump                Perform a hexdump / diff of a file or files 比较文件
    -G, --green                  Only show lines containing bytes that are the same among all files
    -i, --red                    Only show lines containing bytes that are different among all files
    -U, --blue                   Only show lines containing bytes that are different among some files
    -u, --similar                Only display lines that are the same between all files
    -w, --terse                  Diff all files, but only display a hex dump of the first file
Raw Compression Options:
    -X, --deflate                Scan for raw deflate compression streams
    -Z, --lzma                   Scan for raw LZMA compression streams 通过暴力破解识别可能的原始 LZMA 压缩数据流
    -P, --partial                Perform a superficial, but faster, scan
    -S, --stop                   Stop after the first result
General Options:
    -l, --length=<int>           Number of bytes to scan
    -o, --offset=<int>           Start scan at this file offset
    -O, --base=<int>             Add a base address to all printed offsets
    -K, --block=<int>            Set file block size
    -g, --swap=<int>             Reverse every n bytes before scanning
    -f, --log=<file>             Log results to file  将结果记录到文件
    -c, --csv                    Log results to file in CSV format
    -t, --term                   Format output to fit the terminal window
    -q, --quiet                  Suppress output to stdout  禁止输出到标准输出
    -v, --verbose                Enable verbose output  详细输出
    -h, --help                   Show help output
    -a, --finclude=<str>         Only scan files whose names match this regex
    -p, --fexclude=<str>         Do not scan files whose names match this regex
    -s, --status=<int>           Enable the status server on the specified port 启用指定端口上的状态服务器

四、binwalk工具的基本用法介绍

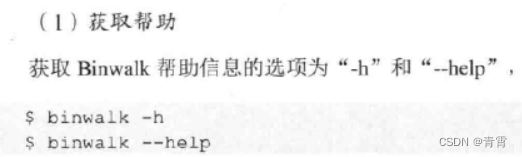

4.1、获取帮助信息 -h

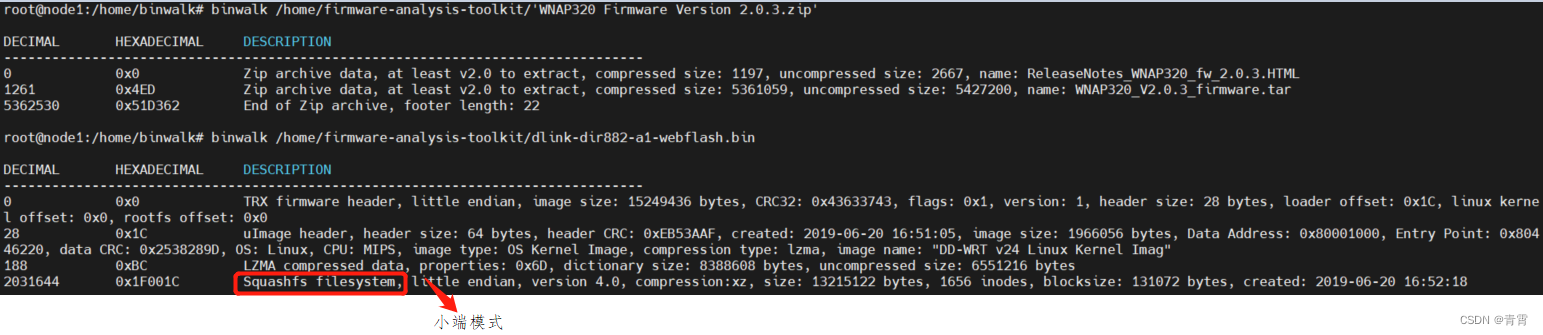

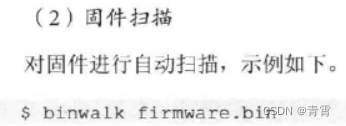

4.2、固件分析扫描

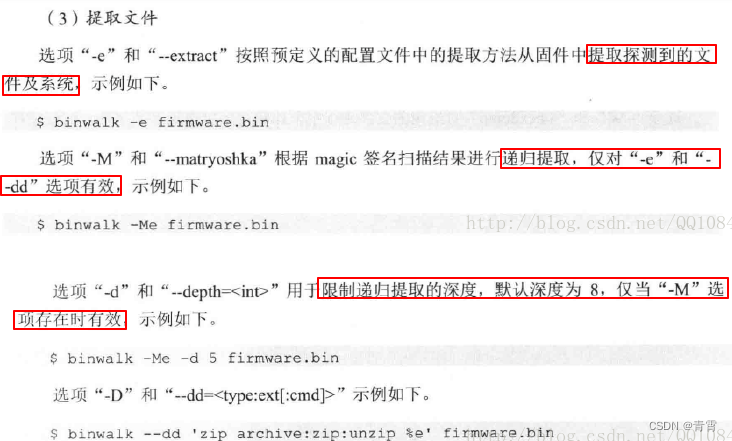

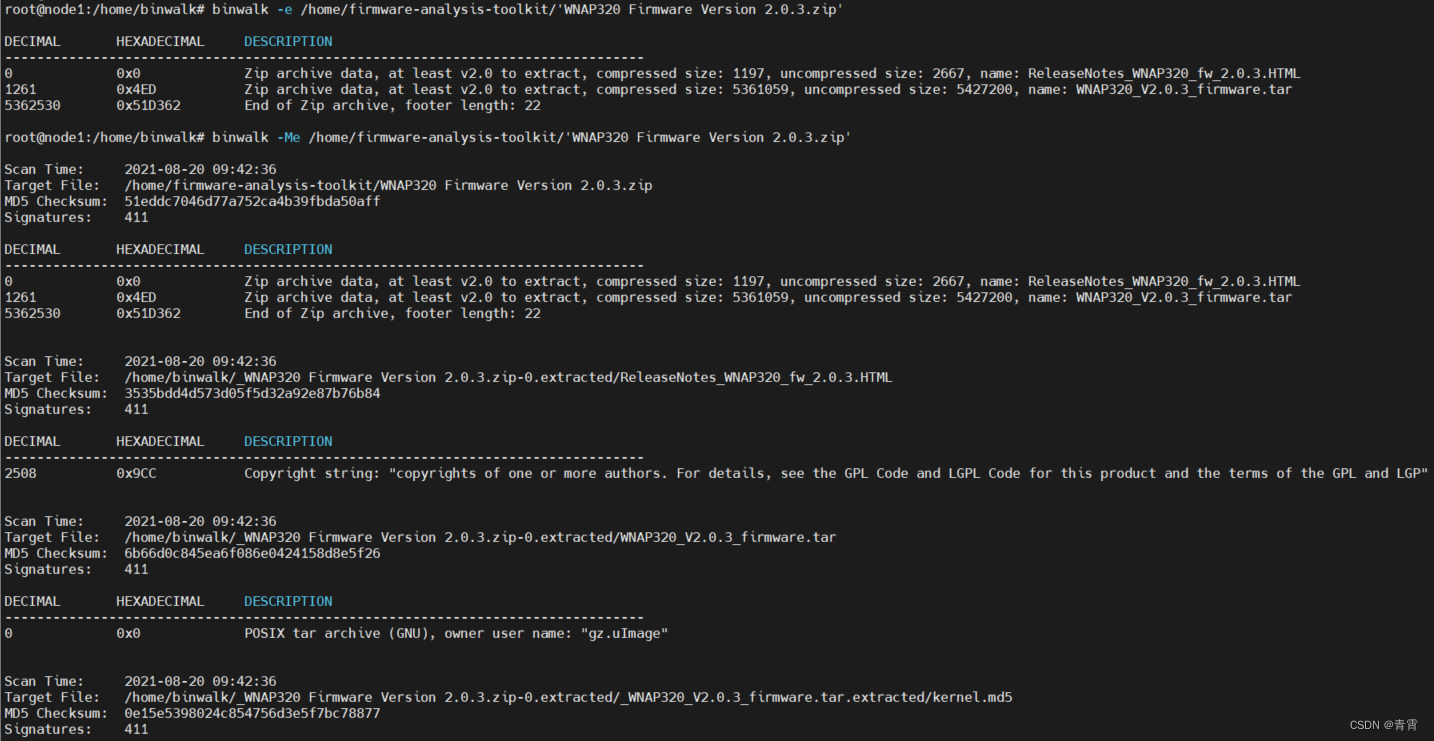

4.3、提取文件系统 -e -M -d

# 使用默认的预定义配置文件extract.conf

$ binwalk -e firmware.bin

# 使用指定自定义的配置文件my_extract.conf

$ binwalk --extract=./my_extract.conf firmware.bin

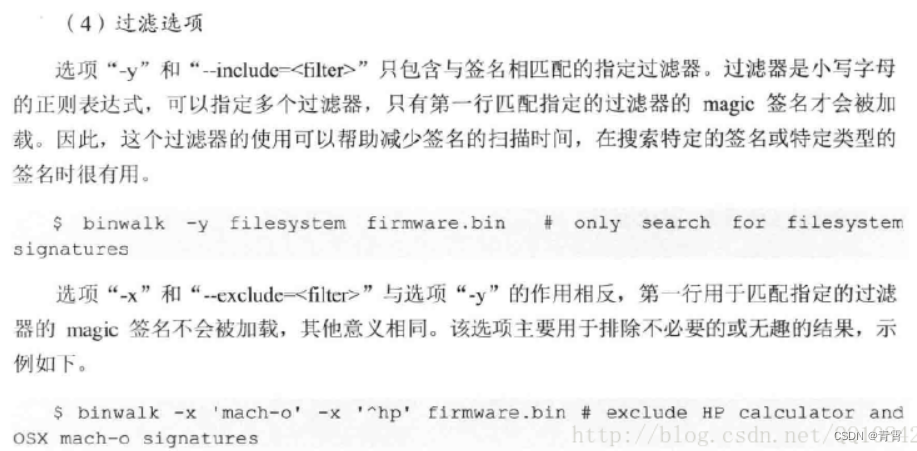

4.4、设置过滤选项 -y -x

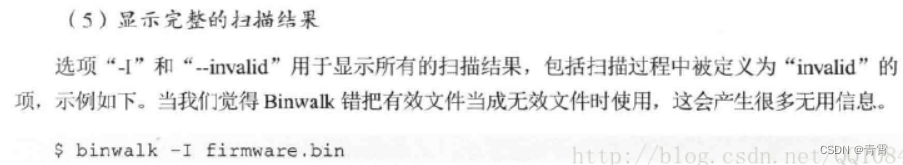

4.5、显示完整的扫描结果 -I

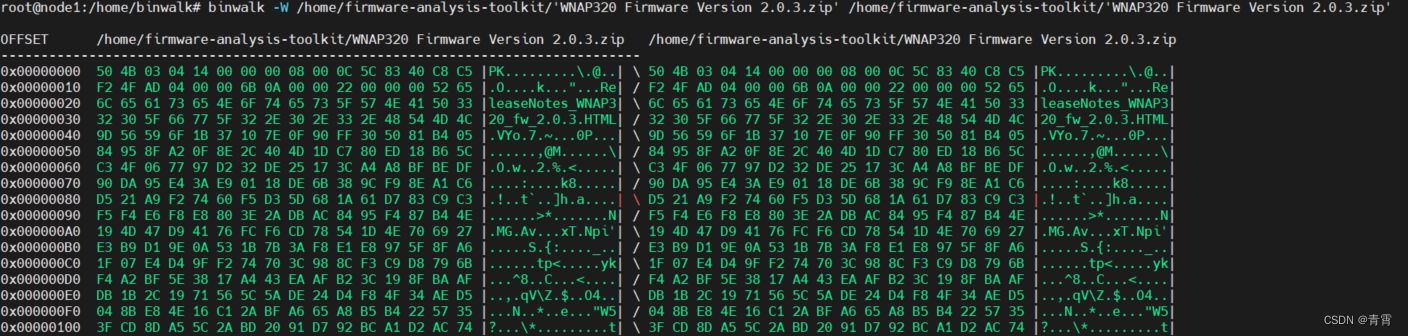

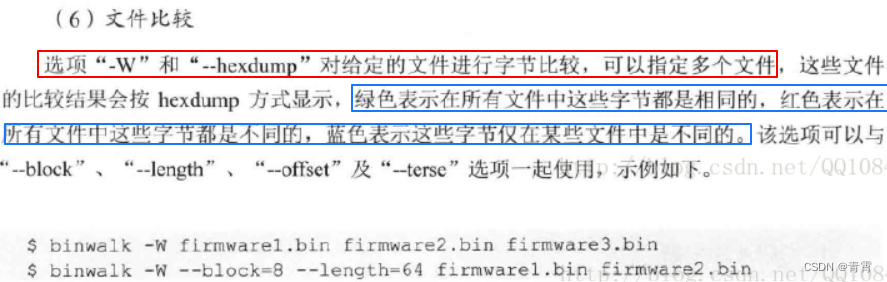

4.6、固件文件的比较 -W

4.7、日志记录 -f

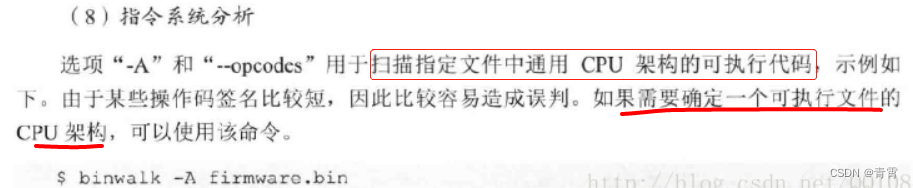

4.8、指令系统分析 -A

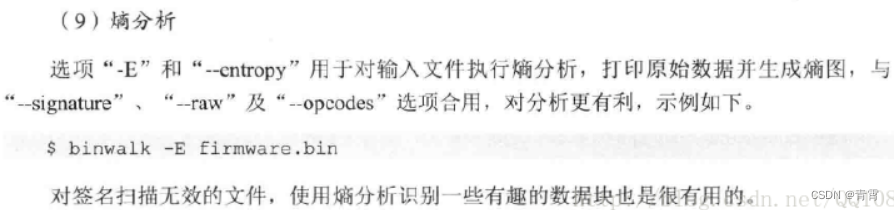

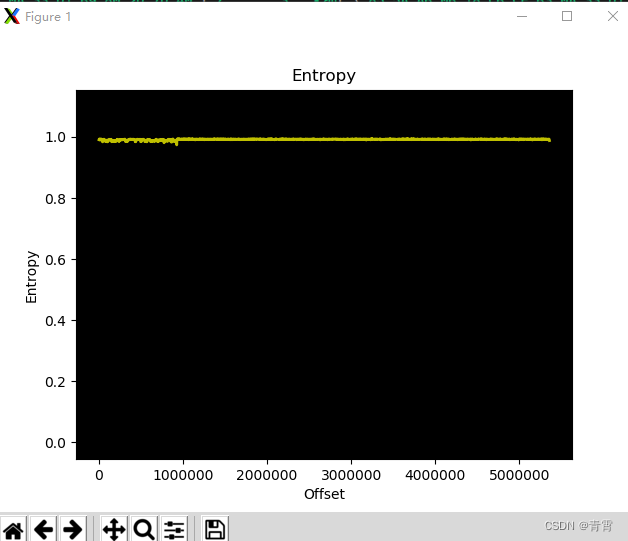

4.9、熵分析 -E

4.10、启发式分析 -H

4.11、使用指定插件分析扫描固件（已经去掉）

4.12、手动提取文件

-D, --dd=<type[:ext[:cmd]]>

提取在--signature扫描过程中识别的文件。可以指定多个--dd选项。

type：是包含在签名描述中的*小写*字符串（支持正则表达式）
ext：是保存数据磁盘时要使用的文件扩展名（默认为none）
cmd：是在数据保存到磁盘后执行的可选命令

默认情况下，文件名是找到签名的十六进制偏移量，除非在签名本身中指定了备用文件名。

以下示例演示使用--dd选项指定提取规则，该规则将提取包含文件扩展名为“zip”的字符串“zip archive”的任何签名，然后执行“unzip”命令。此外，PNG图像以“PNG”文件扩展名原样提取。

$ binwalk -D 'zip archive:zip:unzip %e' -D 'png image:png' firmware.bin

# 请注意“%e”占位符的使用。执行unzip命令时，此占位符将替换为提取文件的相对路径

~~4.13、binwalk工具的插件功能~~

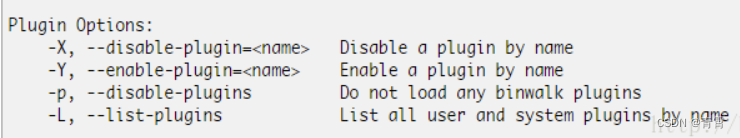

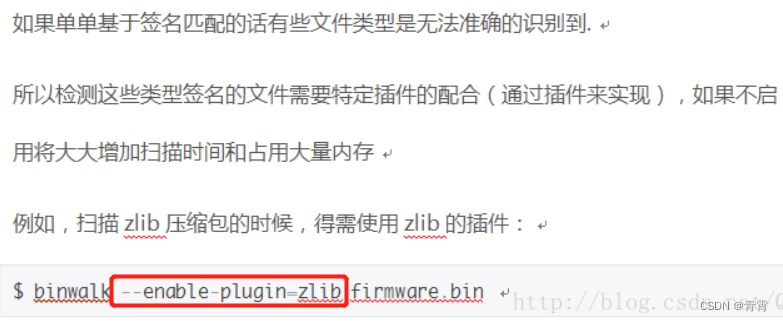

在最新版的binwalk工具中关于插件的功能已经没有了，下图是原来有的插件功能。

五、binwalk提取原理

binwalk提取文件的原理：通过自带强大的magic特征集，扫描固件中文件系统初始地址的特征码，若匹配成功，则将该段数据dump下来。

这个magic特征集位于：

https://github.com/ReFirmLabs/binwalk/blob/62e9caa164305a18d7d1f037ab27d14ac933d3cf/src/binwalk/magic/filesystems

1、在GitHub - G4rb3n/IoT_Sec_Tutorial: IoT安全教程中下载固件RT-N300_3.0.0.4_378_9317-g2f672ff.trx

2、binwalk提取

binwalk -t -vv -e RT-N300_3.0.0.4_378_9317-g2f672ff.trx

通过输出信息，可以得知该固件系统没有加密压缩，且系统为Squashfs。

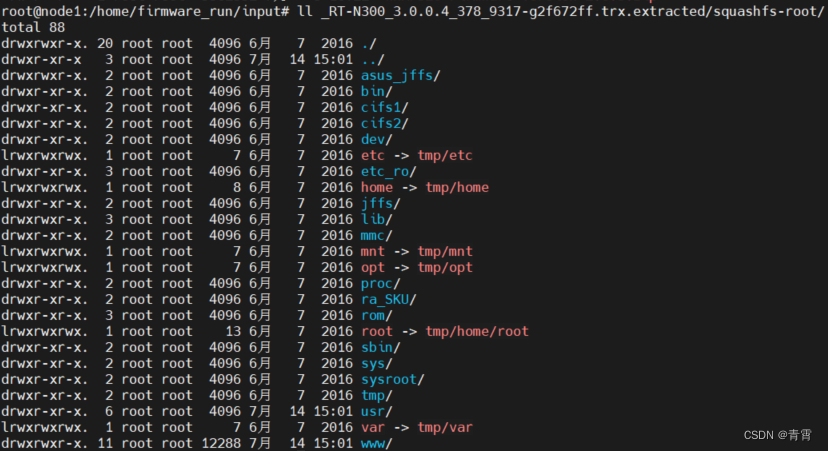

提取出来的文件夹为_RT-N300_3.0.0.4_378_9317-g2f672ff.trx.extracted，其中的squashfs-root就是我们想要的该固件的文件系统

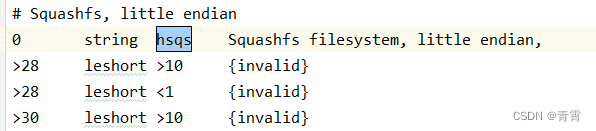

3、 Squashfs, little endian文件系统，对应的扫描特征码为hsqs

4、使用hexdump搜索hsqs的地址，为0xe20c0，这个就是文件系统的初始地址

hexdump -C RT-N300_3.0.0.4_378_9317-g2f672ff.trx | grep -i 'hsqs'

5、使用dd命令截取地址925888（0xe20c0）之后的数据，保存到rt-n300-fs。

dd if=RT-N300_3.0.0.4_378_9317-g2f672ff.trx bs=1 skip=925888 of=rt-n300-fs

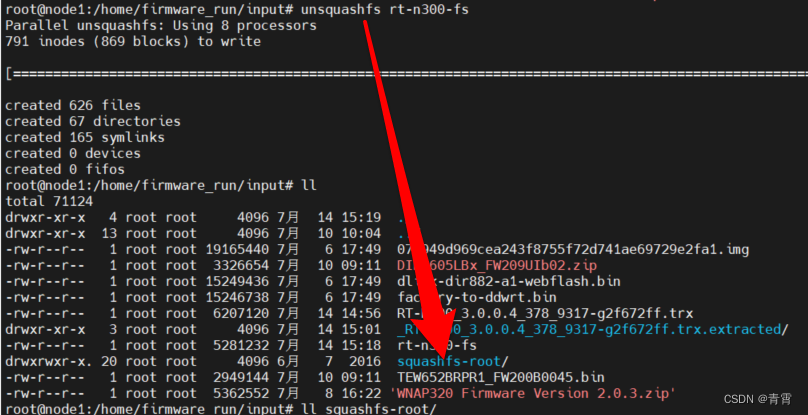

6、最后，使用unsquashfs rt-n300-fs命令解析rt-n300-fs文件，得到的squashfs-root就是固件系统，这个跟上述binwalk提取的那个是一样的。

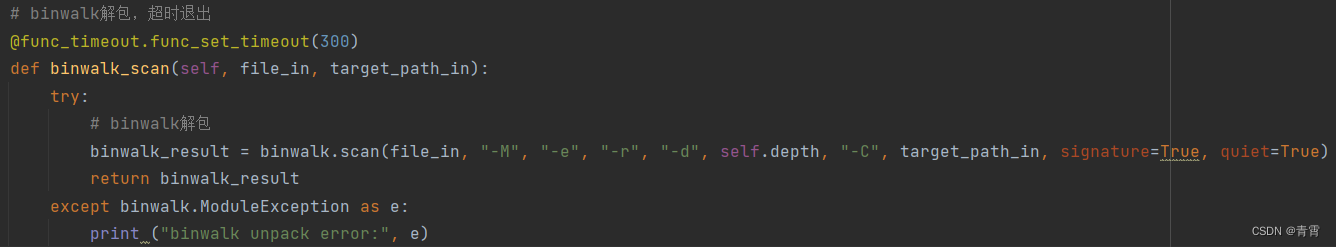

六、python使用binwalk

python3 -m pip install git+https://github.com/ReFirmLabs/binwalk

binwalk.scan返回对象列表。每个对象对应于运行的模块。例如，如果您指定了 --signature和 --entropy，那么signature模块和entropy模块都将被执行，并且将返回一个包含两个对象的列表。

每个对象最感兴趣的两个属性是结果和错误对象。每个都是 binwalk.core.module.Result 和 binwalk.core.module.Error的实例。每个Result或Error实例可能包含每个模块设置的自定义属性，但保证至少具有以下属性（尽管不需要模块来填充所有属性）：

Attribute	Description
offset	The file offset of the result/error (usually unused for errors)
description	The result/error description, as displayed to the user
module	Name of the module that generated the result/error
file	The file object of the scanned file
valid	Set to True if the result is valid, False if invalid (usually unused for errors)
display	Set to True to display the result to the user, False to hide it (usually unused for errors)
extract	Set to True to flag this result for extraction (not used for errors)
plot	Set to False to exclude this result from entropy plots (not used for errors)

binwalk.core.module.Error has the additional guaranteed attribute:

Attribute	Description
exception	Contains the Python exception object if the encountered error was an exception

因此，可以很容易地通过编程访问扫描结果和错误：

import binwalk
for module in binwalk.scan('firmware1.bin', 'firmware2.bin', signature=True, quiet=True): # --quiet选项，它阻止binwalk模块将其正常输出打印到屏幕
    print ("%s Results:" % module.name)
    for result in module.results:
        print ("\t%s    0x%.8X    %s" % (result.file.path, result.offset, result.description))

唯一应该引发的异常是binwalk.ModuleException异常。仅当所需模块遇到致命错误（例如，无法打开指定的目标文件之一）时，才会引发此异常：

try:
    binwalk.scan()
except binwalk.ModuleException as e:
    print ("Critical failure:", e)
