子弹图(Bullet chart)绘制很难吗？绘制技巧整理送你~~

来源：DataCharm

今天给大家介绍一下子弹图(Bullet chart) 的绘制方法，主要内容包括：

• 子弹图(Bullet chart)简单介绍

• 子弹图(Bullet chart)的R绘制技巧

• 子弹图(Bullet chart)的Python绘制技巧

子弹图(Bullet chart)简单介绍

子弹图(Bullet chart) 给大多数据人的第一印象可能就只是简单的柱形图叠加，但其所使用的场景和表达的含义却远远超过柱形图，特别是在分析环比、同比时。子弹图的主要构成元素和可视化表示如下：

• 文字标签和主体条柱

• 刻度量表

• 主要标记标识

• 用于对比的标识(可选)

• 定性范围标识，一般2-5个即可。

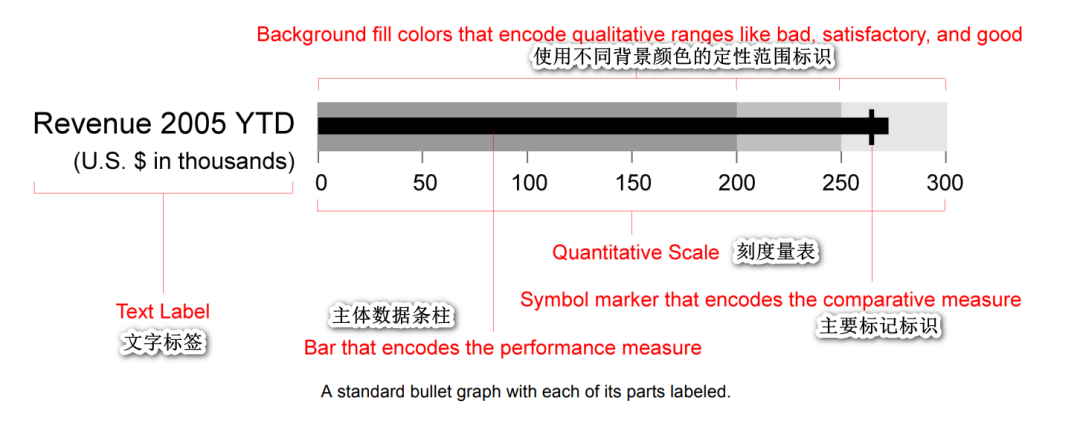

标准子弹图(Bullet chart)样例表示

文末小编还给大家准备了一个介绍子弹图(Bullet chart) 设计的pdf文件，感兴趣的可以学习下~，更多关于子弹图(Bullet chart)的介绍，小伙伴可自行探索哈~

子弹图(Bullet chart)的R绘制技巧

得益于R语言在可视化绘制上的便捷性，小编这里分别提供R-ggplot2和R-bulletchartr包绘制子弹图(Bullet chart) 的技巧分享。

R-ggplot2包绘制

R-ggplot2包绘制子弹图(Bullet chart) 还是非常方便的，如下：

「样例一」：

library(tidyverse)
tibble(
  name = "Example",
  quant_value = 75,
  qualitative = 100
) %>%
  ggplot(aes(x = quant_value, y = name)) +
  geom_col(aes(x = qualitative), fill = "grey") +
  geom_col(width = 0.5, fill = "black") +
  coord_cartesian(ylim = c(0.3, 1.7)) +
  theme_minimal() +
  theme(panel.grid.major.y = element_blank())

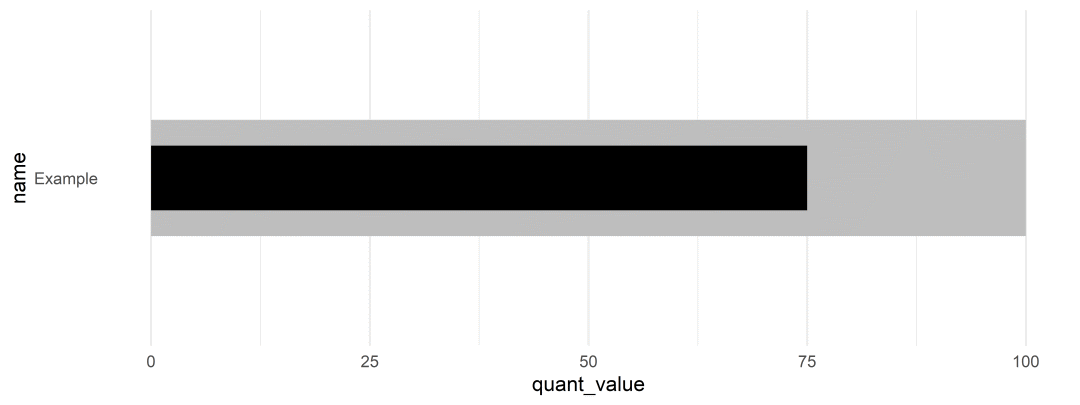

Example01 Of Bullet chart in ggplot2

「样例二」：Add a target

ex_df <- bind_rows(
  tibble(
  name = rep("Ex 1", 2),
  group = c("Qualitative", "Measure"),
  color = c("grey", "black"),
  value = c(100, 75),
  width = c(0.9, 0.5),
  target = rep(82, 2),
  ymin = rep(0.7, 2),
  ymax = rep(1.3, 2)
  ),
  tibble(
  name = rep("Ex 2", 2),
  group = c("Qualitative", "Measure"),
  color = c("grey", "black"),
  value = c(88, 64),
  width = c(0.9, 0.5),
  target = rep(77, 2),
  ymin = rep(1.7, 2),
  ymax = rep(2.3, 2)
  )
)

ex_df %>%
  ggplot(aes(x = value, y = name, fill = color)) +
  geom_col(width = c(0.9, 0.5, 0.9, 0.5)) +
  geom_linerange(
    aes(x = target, ymin = ymin, ymax = ymax),
    size = 2, color = "red"
    ) +
  coord_cartesian(ylim = c(0.3, 2.7)) +
  scale_fill_identity() +
  theme_minimal() +
  theme(panel.grid.major.y = element_blank())

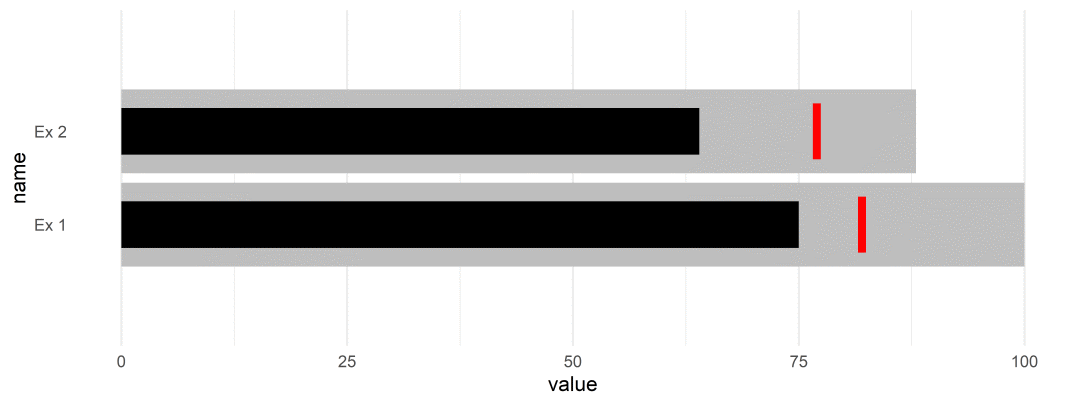

Example02 Of Bullet chart in ggplot2

而绘制其他多类别数据的方法也都是类似的，小伙伴们可自行测试。

R-bulletchartr包绘制

R-bulletchartr包则是专门用于绘制子弹图(Bullet chart) 的第三方包，使用也非常方便，且其对绘图数据的格式要求也比较低，详细介绍如下：

「样例一」：bullet_chart()

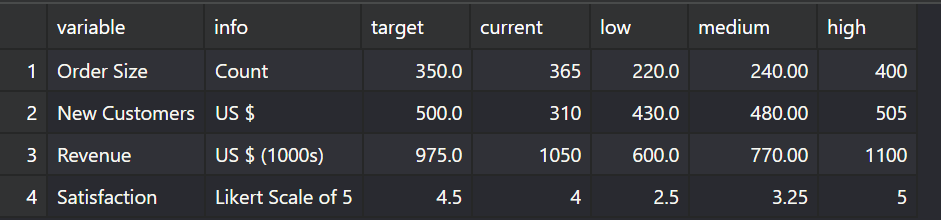

• 数据预览：

• 绘制代码

## load example data
load(read_example("bc_ex.rda"))

bullet_chart(dataframe = bc_ex)

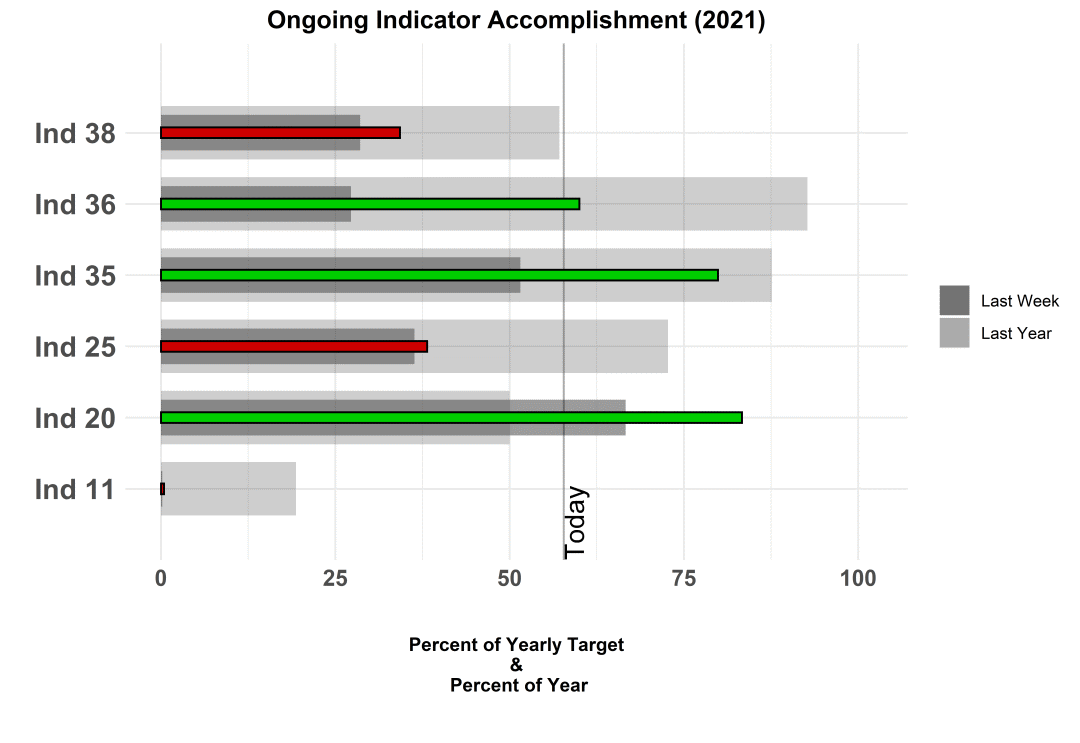

Example Of bullet_chart()

「样例二」：bullet_chart_wide()

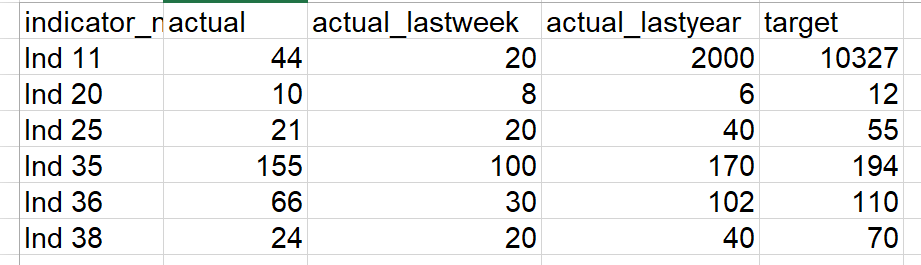

• 数据预览：

• 绘制代码:

bullet_chart_wide(file_name = read_example("Indicators_Targets_ext.xlsx"),
                  cal_type = "cal")

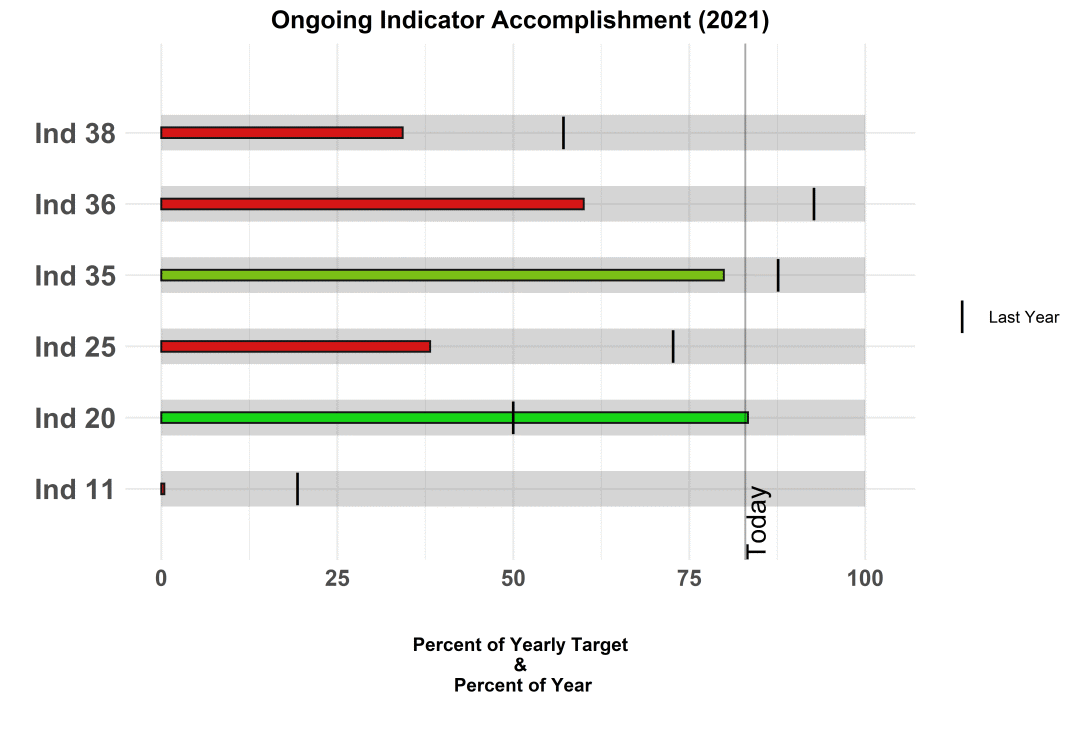

Example Of bullet_chart_wide()

「样例三」：bullet_chart_vline()

• 数据预览：

• 绘制代码:

bullet_chart_vline(file_name = read_example("Indicators_Targets_ext.xlsx"))

Example Of bullet_chart_vline()

更多R-bulletchartr包其他绘图函数和参数设置可参考R-bulletchartr包^[1]

Python绘制

Python-matplotlib 绘制

之前小编有转载过一篇文章专门介绍使用Matplotlib绘制子弹图(Python-Matplotlib 子弹图绘制)，作者是定义bulletgraph()函数进行绘制，感兴趣的小伙伴可以看下，这里就不再描述。

Python-plotly 绘制

作为Python交互式可视化绘制强大工具之一，plotly库可以绘制多类图表，当然也包括子弹图(Bullet chart)，如下：

「样例一」：

import plotly.graph_objects as go

fig = go.Figure(go.Indicator(
    mode = "number+gauge+delta", value = 220,
    domain = {'x': [0, 1], 'y': [0, 1]},
    delta = {'reference': 280, 'position': "top"},
    title = {'text':"<b>Profit</b><br><span style='color: gray; font-size:0.8em'>U.S. $</span>", 'font': {"size": 14}},
    gauge = {
        'shape': "bullet",
        'axis': {'range': [None, 300]},
        'threshold': {
            'line': {'color': "red", 'width': 2},
            'thickness': 0.75, 'value': 270},
        'bgcolor': "white",
        'steps': [
            {'range': [0, 150], 'color': "cyan"},
            {'range': [150, 250], 'color': "royalblue"}],
        'bar': {'color': "darkblue"}}))
fig.update_layout(height = 250)
fig.show()

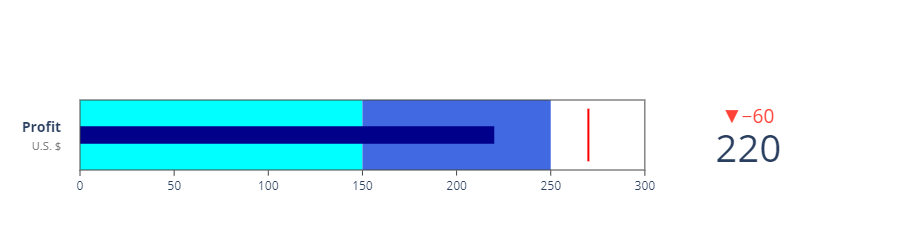

Example01 Of Bullet chart in plotly

「样例二」：Multi Bullet

import plotly.graph_objects as go

fig = go.Figure()

fig.add_trace(go.Indicator(
    mode = "number+gauge+delta", value = 180,
    delta = {'reference': 200},
    domain = {'x': [0.25, 1], 'y': [0.08, 0.25]},
    title = {'text': "Revenue"},
    gauge = {
        'shape': "bullet",
        'axis': {'range': [None, 300]},
        'threshold': {
            'line': {'color': "black", 'width': 2},
            'thickness': 0.75,
            'value': 170},
        'steps': [
            {'range': [0, 150], 'color': "gray"},
            {'range': [150, 250], 'color': "lightgray"}],
        'bar': {'color': "black"}}))

fig.add_trace(go.Indicator(
    mode = "number+gauge+delta", value = 35,
    delta = {'reference': 200},
    domain = {'x': [0.25, 1], 'y': [0.4, 0.6]},
    title = {'text': "Profit"},
    gauge = {
        'shape': "bullet",
        'axis': {'range': [None, 100]},
        'threshold': {
            'line': {'color': "black", 'width': 2},
            'thickness': 0.75,
            'value': 50},
        'steps': [
            {'range': [0, 25], 'color': "gray"},
            {'range': [25, 75], 'color': "lightgray"}],
        'bar': {'color': "black"}}))

fig.add_trace(go.Indicator(
    mode = "number+gauge+delta", value = 220,
    delta = {'reference': 200},
    domain = {'x': [0.25, 1], 'y': [0.7, 0.9]},
    title = {'text' :"Satisfaction"},
    gauge = {
        'shape': "bullet",
        'axis': {'range': [None, 300]},
        'threshold': {
            'line': {'color': "black", 'width': 2},
            'thickness': 0.75,
            'value': 210},
        'steps': [
            {'range': [0, 150], 'color': "gray"},
            {'range': [150, 250], 'color': "lightgray"}],
        'bar': {'color': "black"}}))
fig.update_layout(height = 400 , margin = {'t':0, 'b':0, 'l':0})

fig.show()

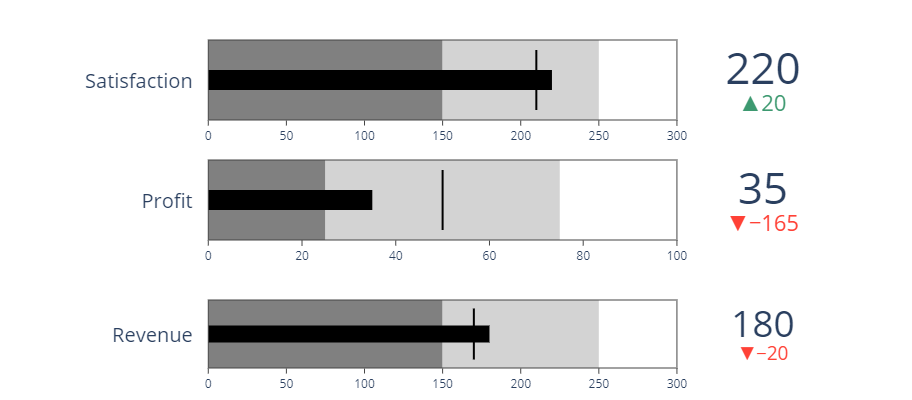

Example02 Of Bullet chart in plotly

Python-plotly库绘图功能还是非常强大的。更多plotly库绘制子弹图(Bullet chart) 可参考plotly库绘制子弹图^[2]。

总结

今天的这篇推文，小编简单的介绍了子弹图(Bullet chart) 的R和Python绘制方法，希望小伙伴们可以选择自己喜欢的工具进行绘制哈~

参考资料

[1]

R-bulletchartr包官网: https://acdivocatech.github.io/bulletchartr/index.html。

[2]

plotly库绘制子弹图: https://plotly.com/python/bullet-charts/。

---------End---------
