因为工作中要使用 USRP E310 ，于是研究了一下USRP的连接和基本使用。

初始化

USRP E310 主要支持两种接口进行远程：

  1.  串口
  2.  千兆网口

串口连接

sudo screen /dev/ttyUSB0 115200


网口连接稍微复杂一点，需要给 E310 配置一个ip，或者通过网口将 E310 接入路由器或者交换机，通过 DHCP 自动分配 ip。我选择是将 E310 直接设置成 static ip。首先，通过串口连接 E310，然后编辑 etc/network/interfaces 文件

vi /etc/network/interfaces

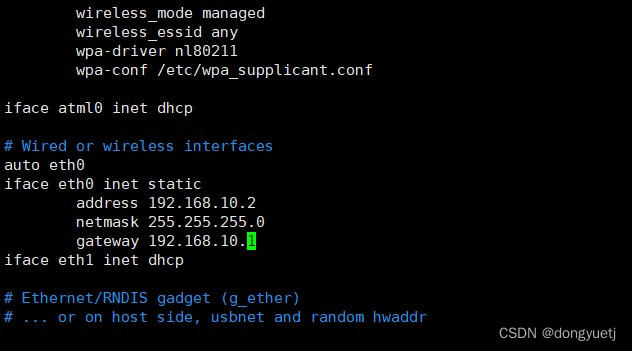

编辑如下（记得把 inet 后边由 DHCP 改成 static）


这样 E310 就有了一个固定的 ip 192.168.10.2，每次开关机就不需要再重新配置 ip了。

设置本机地址

ifconfig eth0 ip 192.168.10.3 netmask 255.255.255.0

然后通过 ssh 连接 E310

ssh root@192.168.10.2


这样就可以通过网口 ssh 进 E310 了。

运行

```bash
root@ettus-e3xx-sg3:~# uhd_find_devices
linux; GNU C++ version 4.9.2; Boost_105700; UHD_003.009.002-0-unknown

--------------------------------------------------
-- UHD Device 0
--------------------------------------------------
Device Address:
    type: e3x0
    node: /dev/axi_fpga
    name:
    serial: 31C02C8
    product: 30675

```
发现 E310 预装的 UHD 版本为 3.9.2 （开发主机需要与从机 E310 的 UHD 版本号一致）

运行 uhd_usrp_probe，输出

root@ettus-e3xx-sg3:~# uhd_usrp_probe
linux; GNU C++ version 4.9.2; Boost_105700; UHD_003.009.002-0-unknown

-- Loading FPGA image: /usr/share/uhd/images/usrp_e310_fpga_sg3.bit... done
-- Detecting internal GPSDO .... found
-- Initializing core control...
-- Performing register loopback test... pass
-- Performing register loopback test... pass
-- Performing register loopback test... pass
-- Performing CODEC loopback test... pass
-- Performing CODEC loopback test... pass
-- Setting time source to internal
-- Asking for clock rate 16 MHz
-- Actually got clock rate 16 MHz
-- Performing timer loopback test... pass
-- Performing timer loopback test... pass
  _____________________________________________________
 /
|       Device: E-Series Device
|     _____________________________________________________
|    /
|   |       Mboard: E3XX
|   |   product: 30675
|   |   revision: 9
|   |   serial: 31C02C8
|   |   mac-addr: 00:80:2f:28:ad:85
|   |   FPGA Version: 14.0
|   |
|   |   Time sources: none, internal, external, gpsdo
|   |   Clock sources: internal
|   |   Sensors: temp, ref_locked, gps_locked, gps_time, gps_position, gps_gpgga, gps_gprmc
|   |     _____________________________________________________
|   |    /
|   |   |       RX DSP: 0
|   |   |   Freq range: -8.000 to 8.000 MHz
|   |     _____________________________________________________
|   |    /
|   |   |       RX DSP: 1
|   |   |   Freq range: -8.000 to 8.000 MHz
|   |     _____________________________________________________
|   |    /
|   |   |       RX Dboard: A
|   |   |   ID: E310 MIMO XCVR (0x0110)
|   |   |   Serial: 31B1A4A
|   |   |     _____________________________________________________
|   |   |    /
|   |   |   |       RX Frontend: A
|   |   |   |   Name: FE-RX2
|   |   |   |   Antennas: TX/RX, RX2
|   |   |   |   Sensors: temp, rssi, lo_locked
|   |   |   |   Freq range: 50.000 to 6000.000 MHz
|   |   |   |   Gain range PGA: 0.0 to 76.0 step 1.0 dB
|   |   |   |   Bandwidth range: 200000.0 to 56000000.0 step 0.0 Hz
|   |   |   |   Connection Type: IQ
|   |   |   |   Uses LO offset: No
|   |   |     _____________________________________________________
|   |   |    /
|   |   |   |       RX Frontend: B
|   |   |   |   Name: FE-RX1
|   |   |   |   Antennas: TX/RX, RX2
|   |   |   |   Sensors: temp, rssi, lo_locked
|   |   |   |   Freq range: 50.000 to 6000.000 MHz
|   |   |   |   Gain range PGA: 0.0 to 76.0 step 1.0 dB
|   |   |   |   Bandwidth range: 200000.0 to 56000000.0 step 0.0 Hz
|   |   |   |   Connection Type: IQ
|   |   |   |   Uses LO offset: No
|   |   |     _____________________________________________________
|   |   |    /
|   |   |   |       RX Codec: A
|   |   |   |   Name: E3x0 RX dual ADC
|   |   |   |   Gain Elements: None
|   |     _____________________________________________________
|   |    /
|   |   |       TX DSP: 0
|   |   |   Freq range: -8.000 to 8.000 MHz
|   |     _____________________________________________________
|   |    /
|   |   |       TX DSP: 1
|   |   |   Freq range: -8.000 to 8.000 MHz
|   |     _____________________________________________________
|   |    /
|   |   |       TX Dboard: A
|   |   |   ID: E310 MIMO XCVR (0x0110)
|   |   |   Serial: 31B1A4A
|   |   |     _____________________________________________________
|   |   |    /
|   |   |   |       TX Frontend: A
|   |   |   |   Name: FE-TX2
|   |   |   |   Antennas: TX/RX
|   |   |   |   Sensors: temp, lo_locked
|   |   |   |   Freq range: 50.000 to 6000.000 MHz
|   |   |   |   Gain range PGA: 0.0 to 89.8 step 0.2 dB
|   |   |   |   Bandwidth range: 200000.0 to 56000000.0 step 0.0 Hz
|   |   |   |   Connection Type: IQ
|   |   |   |   Uses LO offset: No
|   |   |     _____________________________________________________
|   |   |    /
|   |   |   |       TX Frontend: B
|   |   |   |   Name: FE-TX1
|   |   |   |   Antennas: TX/RX
|   |   |   |   Sensors: temp, lo_locked
|   |   |   |   Freq range: 50.000 to 6000.000 MHz
|   |   |   |   Gain range PGA: 0.0 to 89.8 step 0.2 dB
|   |   |   |   Bandwidth range: 200000.0 to 56000000.0 step 0.0 Hz
|   |   |   |   Connection Type: IQ
|   |   |   |   Uses LO offset: No
|   |   |     _____________________________________________________
|   |   |    /
|   |   |   |       TX Codec: A
|   |   |   |   Name: E3x0 TX dual DAC
|   |   |   |   Gain Elements: None

-- Loading FPGA image: /usr/share/uhd/images/usrp_e3xx_fpga_idle_sg3.bit... done

 FPGA 的固件版本号为 usrp_e310_fpga_sg3.bit 。

然后，运行一个示例小程序

root@ettus-e3xx-sg3:~# ./rx_ascii_art_dft --freq 99e6 --rate 5e6 --gain 20 --bw 5e6 --ref-lvl -50

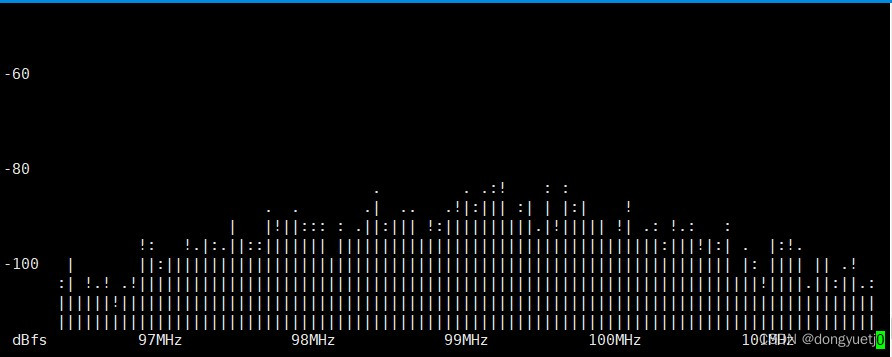

运行结果如下：

驱动安装

USRP 需要进行主机端的驱动 UHD 、开发软件 Gnuradio 分别进行安装以及固件刷新。因此，USRP 出厂时候的固件版本一般都比较低，因此官方强烈建议，拿到 USRP 后要对固件代码进行更新，才可以进行开发。安装过程中主要参考官方说明。

这部分比较容易，按照官方的说明一步一步操作就可以安装完毕。但是，这里隐藏着一个问题，就是编译驱动代码的时候要选择合适的版本号，因此 USRP 必须要保证主机端和 USRP 的 UHD版本一致才行。

对于 Ubuntu 18.04 LTS 系统，首先安装依赖包

sudo apt-get -y install git swig cmake doxygen build-essential libboost-all-dev libtool libusb-1.0-0 libusb-1.0-0-dev libudev-dev libncurses5-dev libfftw3-bin libfftw3-dev libfftw3-doc libcppunit-1.14-0 libcppunit-dev libcppunit-doc ncurses-bin cpufrequtils python-numpy python-numpy-doc python-numpy-dbg python-scipy python-docutils qt4-bin-dbg qt4-default qt4-doc libqt4-dev libqt4-dev-bin python-qt4 python-qt4-dbg python-qt4-dev python-qt4-doc python-qt4-doc libqwt6abi1 libfftw3-bin libfftw3-dev libfftw3-doc ncurses-bin libncurses5 libncurses5-dev libncurses5-dbg libfontconfig1-dev libxrender-dev libpulse-dev swig g++ automake autoconf libtool python-dev libfftw3-dev libcppunit-dev libboost-all-dev libusb-dev libusb-1.0-0-dev fort77 libsdl1.2-dev python-wxgtk3.0 git libqt4-dev python-numpy ccache python-opengl libgsl-dev python-cheetah python-mako python-lxml doxygen qt4-default qt4-dev-tools libusb-1.0-0-dev libqwtplot3d-qt5-dev pyqt4-dev-tools python-qwt5-qt4 cmake git wget libxi-dev gtk2-engines-pixbuf r-base-dev python-tk liborc-0.4-0 liborc-0.4-dev libasound2-dev python-gtk2 libzmq3-dev libzmq5 python-requests python-sphinx libcomedi-dev python-zmq libqwt-dev libqwt6abi1 python-six libgps-dev libgps23 gpsd gpsd-clients python-gps python-setuptools

接着创建工作目录

cd $HOME
mkdir workarea
cd workarea

从 github 克隆源代码

git clone https://github.com/EttusResearch/uhd
cd uhd

选择版本

git tag -l
git checkout v3.15.0.0

我选择的是最新版本 v3.15.0.0 。 然后编译安装

cd host
mkdir build
cd build
cmake ../
make

验证编译是否成功

make test

最后安装

sudo make install
sudo ldconfig

然后在 $HOME/.bashrc 设置环境变量

export LD_LIBRARY_PATH=/usr/local/lib

验证是否安装成功，运行命令

  uhd_find_devices

打印


[INFO] [UHD] linux; GNU C++ version 7.5.0; Boost_106501; UHD_3.15.0.HEAD-0-gaea0e2de

No UHD Devices Found


Gnuradio 安装

Gnuradio 安装的时候也要进行版本选择，我根据嵌入式端的 USRP v3.15.0.0 （具体请看后面的刷固件部分） 安装的 Gnuradio 版本号 （在嵌入式系统里运行）来选择主机安装 Gnuradio的版本号，这样就可以保证主机和 E310 的版本号一致了。

root@ni-e31x-31C02C4:/usr/share/uhd/images# gnuradio-config-info --version
3.7.13.5

编译与安装

cd $HOME
cd workarea
git clone --recursive https://github.com/gnuradio/gnuradio
cd gnuradio
git checkout v3.7.13.5
git submodule update --init --recursive
mkdir build
cd build
cmake ../
make
make test
sudo make install
sudo ldconfig


验证是否安装成功

gnuradio-config-info --version
gnuradio-config-info --prefix
gnuradio-config-info --enabled-components

然后可以运行一个拨号程序

python $HOME/workarea/gnuradio/gr-audio/examples/python/dial_tone.py

启动 Gnuradio

 gnuradio-companion

刷固件

这部分我折腾了好久，网上相关资料也比较少，也许大家都没遇到我的各种问题？

首先，需要下载对应 USRP 的型号的 IMAGE 文件，这个 IMAGE 文件包含 UBOOT 以及一个嵌入式的操作系统。官方给出了一个命令来下载镜像文件。

$ sudo uhd_images_downloader -t sdimg -t e310

但是这个在我的电脑里尝试多次均以失败告终。一开始下载总报错，发现是没有在命令中输入 sudo ，没有写权限。后来虽然可以下载了，但是下载速度超慢，最后报错终止。无奈选择直接从官方网站上下载。官方网站提供了全系统的 USRP 的各种版本的镜像文件。需要注意的是 USRP E310 需要下载 sg1 (speed grade 1) 结尾的 img 文件， USRP E312 需要下载 sg3 (speed grade 3) 结尾的 img 文件。我下载的镜像文件为 e3xx_e310_sg3_sdimg_default-v3.15.0.0.zip (实际开发时选择的是带有锂电池的 E312 进行开发)。

另外可以运行得到当前 UHD 版本下的所有bit 文件和 image 文件的下载网址。

uhd_images_downloader --url-only --list-targets
[INFO] Images destination: /usr/local/share/uhd/images
http://files.ettus.com/binaries/cache/x3xx/fpga-fde2a94eb/x3xx_x310_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/x3xx/fpga-fde2a94eb/x3xx_x300_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/e3xx/fpga-fde2a94eb/e3xx_e310_sg1_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/e3xx/fpga-fde2a94eb/e3xx_e310_sg3_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/e3xx/fpga-fde2a94eb/e3xx_e320_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/e3xx/meta-ettus-v3.15.0.0/e3xx_e310_sdk_default-v3.15.0.0.zip
http://files.ettus.com/binaries/cache/e3xx/meta-ettus-v3.15.0.0/e3xx_e310_sg1_mender_default-v3.15.0.0.zip
http://files.ettus.com/binaries/cache/e3xx/meta-ettus-v3.15.0.0/e3xx_e310_sg1_sdimg_default-v3.15.0.0.zip
http://files.ettus.com/binaries/cache/e3xx/meta-ettus-v3.15.0.0/e3xx_e310_sg3_mender_default-v3.15.0.0.zip
http://files.ettus.com/binaries/cache/e3xx/meta-ettus-v3.15.0.0/e3xx_e310_sg3_sdimg_default-v3.15.0.0.zip
http://files.ettus.com/binaries/cache/e3xx/meta-ettus-v3.15.0.0/e3xx_e320_sdk_default-v3.15.0.0.zip
http://files.ettus.com/binaries/cache/e3xx/meta-ettus-v3.15.0.0/e3xx_e320_mender_default-v3.15.0.0.zip
http://files.ettus.com/binaries/cache/e3xx/meta-ettus-v3.15.0.0/e3xx_e320_sdimg_default-v3.15.0.0.zip
http://files.ettus.com/binaries/cache/n3xx/fpga-fde2a94eb/n3xx_n310_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/n3xx/fpga-fde2a94eb/n3xx_n300_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/n3xx/fpga-fde2a94eb/n3xx_n320_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/n3xx/fpga-6bea23d/n3xx_n310_cpld_default-g6bea23d.zip
http://files.ettus.com/binaries/cache/n3xx/fpga-4bc2c6f/n3xx_n320_cpld_default-g4bc2c6f.zip
http://files.ettus.com/binaries/cache/n3xx/meta-ettus-v3.15.0.0/n3xx_common_sdk_default-v3.15.0.0.zip
http://files.ettus.com/binaries/cache/n3xx/meta-ettus-v3.15.0.0/n3xx_common_mender_default-v3.15.0.0.zip
http://files.ettus.com/binaries/cache/n3xx/meta-ettus-v3.15.0.0/n3xx_common_sdimg_default-v3.15.0.0.zip
http://files.ettus.com/binaries/cache/b2xx/fpga-fde2a94eb/b2xx_b200_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/b2xx/fpga-fde2a94eb/b2xx_b200mini_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/b2xx/fpga-fde2a94eb/b2xx_b210_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/b2xx/fpga-fde2a94eb/b2xx_b205mini_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/b2xx/uhd-2bdad498/b2xx_common_fw_default-g2bdad498.zip
http://files.ettus.com/binaries/cache/usrp2/fpga-6bea23d/usrp2_usrp2_fw_default-g6bea23d.zip
http://files.ettus.com/binaries/cache/usrp2/fpga-6bea23d/usrp2_usrp2_fpga_default-g6bea23d.zip
http://files.ettus.com/binaries/cache/usrp2/fpga-6bea23d/usrp2_n200_fpga_default-g6bea23d.zip
http://files.ettus.com/binaries/cache/usrp2/fpga-6bea23d/usrp2_n200_fw_default-g6bea23d.zip
http://files.ettus.com/binaries/cache/usrp2/fpga-6bea23d/usrp2_n210_fpga_default-g6bea23d.zip
http://files.ettus.com/binaries/cache/usrp2/fpga-6bea23d/usrp2_n210_fw_default-g6bea23d.zip
http://files.ettus.com/binaries/cache/n230/fpga-fde2a94eb/n230_n230_fpga_default-gfde2a94e.zip
http://files.ettus.com/binaries/cache/usrp1/fpga-6bea23d/usrp1_usrp1_fpga_default-g6bea23d.zip
http://files.ettus.com/binaries/cache/usrp1/fpga-6bea23d/usrp1_b100_fpga_default-g6bea23d.zip
http://files.ettus.com/binaries/cache/usrp1/fpga-6bea23d/usrp1_b100_fw_default-g6bea23d.zip
http://files.ettus.com/binaries/cache/octoclock/uhd-14000041/octoclock_octoclock_fw_default-g14000041.zip
http://files.ettus.com/binaries/cache/usb/uhd-14000041/usb_common_windrv_default-g14000041.zip

系统镜像文件大概有 800 多兆，下载完成后就可以把 IMAGE 文件刷到 TF 卡里。我在这里折腾了好几次都不成功，最后在 Ubuntu 下，通过系统自带的磁盘工具，将 TF 卡删除分区并进行格式化才成功（注意最好把 TF 卡格式成 Ext4 格式）。

然后运行

dmesg | tail

输出如下

   [21265.575488] usb-storage 1-2:1.0: USB Mass Storage device detected
   [21266.586983] scsi 0:0:0:0: Direct-Access     Generic  Mass-Storage     1.11 PQ: 0 ANSI: 2
   [21266.588024] sd 0:0:0:0: Attached scsi generic sg0 type 0
   [21267.299812] sd 0:0:0:0: [sdb] 31116288 512-byte logical blocks: (15.9 Gb/14.8 GiB)
   [21267.302687]  sdb: sdb1 sdb2 sdb3 sdb4

或者运行

lsblk
 NAME           MAJ:MIN RM   SIZE RO TYPE  MOUNTPOINT
   sdb      8:16   1 14.9G  0 disk
   ├─sdb1   8:17   1   16M  0 part /media/user/boot
   ├─sdb2   8:18   1  1.9G  0 part /media/user/primary
   ├─sdb3   8:19   1  1.9G  0 part /media/user/secondary
   └─sdb4   8:20   1   11G  0 part /media/user/data

发现 TF 卡识别为 /dev/sdb, 输入命令

sudo dd if=usrp_e310_fs.sdimg of=/dev/sdb bs=1M

这个命令会运行很久很久......，一定要耐心等待，等成功后输出

记录了7352+0 的读入
记录了7352+0 的写出
7709130752 bytes (7.7 GB, 7.2 GiB) copied, 1203.16 s, 6.4 MB/s

然后把 TF 卡插入 USRP E312 中，看串口是否有打印信息，如果有打印信息并可以通过 root 用户进行登录，就成功了。

在嵌入式系统里运行 uhd_find_devices

root@ni-e31x-31C02C4:/usr/share/uhd/images# uhd_find_devices
[INFO] [UHD] linux; GNU C++ version 8.2.0; Boost_106800; UHD_3.15.0.0-0-gaea0e2de
--------------------------------------------------
-- UHD Device 0
--------------------------------------------------
Device Address:
    serial: 31C02C4
    claimed: False
    mgmt_addr: 127.0.0.1
    product: e310_sg3
    type: e3xx

看是否可以找到设备，然后运行 uhd_usrp_probe 更新 bit 文件

root@ni-e31x-31C02C4:/usr/share/uhd/images# uhd_usrp_probe
[INFO] [UHD] linux; GNU C++ version 8.2.0; Boost_106800; UHD_3.15.0.0-0-gaea0e2de
[INFO] [MPMD] Initializing 1 device(s) in parallel with args: mgmt_addr=127.0.0.1,type=e3xx,product=e310_sg3,serial=31C02C4,claimed=False
[ 4881.445334] fpga_manager fpga0: writing e310_sg3.bin to Xilinx Zynq FPGA Manager
[ 4881.524061] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /fpga-full/firmware-name
[ 4881.534228] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /amba/spi@e0006000/status
[ 4881.544447] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /amba/spi@e0006000/cs-gpios
[ 4881.555651] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/spidev0
[ 4881.565448] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/devctrl
[ 4881.575210] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/charger
[ 4881.584974] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/battery
[ 4881.594686] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/tx_dma0
[ 4881.604452] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/tx_dma1
[ 4881.614208] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/tx_dma2
[ 4881.623963] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/tx_dma3
[ 4881.633721] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/rx_dma0
[ 4881.643486] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/rx_dma1
[ 4881.653251] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/rx_dma2
[ 4881.663015] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/rx_dma3
[ 4881.672772] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/usrp_rx_dma0
[ 4881.682971] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/usrp_rx_dma1
[ 4881.693163] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/usrp_rx_dma2
[ 4881.703359] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/usrp_rx_dma3
[ 4881.713554] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/usrp_tx_dma0
[ 4881.723750] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/usrp_tx_dma1
[ 4881.733943] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/usrp_tx_dma2
[ 4881.744133] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/usrp_tx_dma3
[ 4881.754320] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/dma_conf0
[ 4881.810767] rfnoc_crossbar crossbar0: NI Platform RFNoC Crossbar registered
[ 4881.843881] usrp-dma-core: Registered rx-dma0
[ 4881.857196] usrp-dma-core: Registered rx-dma1
[ 4881.864119] usrp-dma-core: Registered rx-dma2
[ 4881.876681] usrp-dma-core: Registered rx-dma3
[ 4881.890067] usrp-dma-core: Registered tx-dma0
[ 4881.908709] usrp-dma-core: Registered tx-dma1
[ 4881.919269] usrp-dma-core: Registered tx-dma2
[ 4881.928865] usrp-dma-core: Registered tx-dma3
[INFO] [MPM.PeriphManager] Found 1 daughterboard(s).
[INFO] [0/Radio_0] Initializing block control (NOC ID: 0x12AD100000003310)
[INFO] [MPM.PeriphManager] init() called with device args `product=e310_sg3,mgmt_addr=127.0.0.1'.
[INFO] [0/DDC_0] Initializing block control (NOC ID: 0xDDC0000000000000)
[INFO] [0/DUC_0] Initializing block control (NOC ID: 0xD0C0000000000002)
[INFO] [0/Radio_0] Performing CODEC loopback test...
[INFO] [0/Radio_0] CODEC loopback test passed
[INFO] [0/Radio_0] Performing CODEC loopback test...
[INFO] [0/Radio_0] CODEC loopback test passed
  _____________________________________________________
 /
|       Device: E300-Series Device
|     _____________________________________________________
|    /
|   |       Mboard: ni-e31x-31C02C4
|   |   mpm_version: 3.15.0.0-gaea0e2de
|   |   pid: 30675
|   |   product: e310_sg3
|   |   rev: 9
|   |   rpc_connection: local
|   |   serial: 31C02C4
|   |   type: e3xx
|   |   MPM Version: 1.2
|   |   FPGA Version: 1.0
|   |   FPGA git hash: fde2a94.clean
|   |   RFNoC capable: Yes
|   |
|   |   Time sources:  internal, external, gpsdo
|   |   Clock sources: internal
|   |   Sensors: gps_gpgga, ref_locked, gps_tpv, temp_mb, gps_locked, gps_sky, gps_time, temp_fpga
|   |     _____________________________________________________
|   |    /
|   |   |       RX Dboard: A
|   |   |     _____________________________________________________
|   |   |    /
|   |   |   |       RX Frontend: 0
|   |   |   |   Name: E3xx
|   |   |   |   Antennas: RX2, TX/RX
|   |   |   |   Sensors: lo_locked, ad9361_temperature, lo_lock, rssi
|   |   |   |   Freq range: 70.000 to 6000.000 MHz
|   |   |   |   Gain range PGA: 0.0 to 76.0 step 1.0 dB
|   |   |   |   Bandwidth range: 20000000.0 to 40000000.0 step 0.0 Hz
|   |   |   |   Connection Type: IQ
|   |   |   |   Uses LO offset: No
|   |   |     _____________________________________________________
|   |   |    /
|   |   |   |       RX Frontend: 1
|   |   |   |   Name: E3xx
|   |   |   |   Antennas: RX2, TX/RX
|   |   |   |   Sensors: lo_locked, ad9361_temperature, lo_lock, rssi
|   |   |   |   Freq range: 70.000 to 6000.000 MHz
|   |   |   |   Gain range PGA: 0.0 to 76.0 step 1.0 dB
|   |   |   |   Bandwidth range: 20000000.0 to 40000000.0 step 0.0 Hz
|   |   |   |   Connection Type: IQ
|   |   |   |   Uses LO offset: No
|   |   |     _____________________________________________________
|   |   |    /
|   |   |   |       RX Codec: A
|   |   |   |   Name: AD9361 Dual ADC
|   |   |   |   Gain Elements: None
|   |     _____________________________________________________
|   |    /
|   |   |       TX Dboard: A
|   |   |     _____________________________________________________
|   |   |    /
|   |   |   |       TX Frontend: 0
|   |   |   |   Name: E3xx
|   |   |   |   Antennas: TX/RX
|   |   |   |   Sensors: lo_locked, ad9361_temperature
|   |   |   |   Freq range: 47.000 to 6000.000 MHz
|   |   |   |   Gain range PGA: 0.0 to 89.8 step 0.2 dB
|   |   |   |   Bandwidth range: 20000000.0 to 40000000.0 step 0.0 Hz
|   |   |   |   Connection Type: IQ
|   |   |   |   Uses LO offset: No
|   |   |     _____________________________________________________
|   |   |    /
|   |   |   |       TX Frontend: 1
|   |   |   |   Name: E3xx
|   |   |   |   Antennas: TX/RX
|   |   |   |   Sensors: lo_locked, ad9361_temperature
|   |   |   |   Freq range: 47.000 to 6000.000 MHz
|   |   |   |   Gain range PGA: 0.0 to 89.8 step 0.2 dB
|   |   |   |   Bandwidth range: 20000000.0 to 40000000.0 step 0.0 Hz
|   |   |   |   Connection Type: IQ
|   |   |   |   Uses LO offset: No
|   |   |     _____________________________________________________
|   |   |    /
|   |   |   |       TX Codec: A
|   |   |   |   Name: AD9361 Dual DAC
|   |   |   |   Gain Elements: None
|   |     _____________________________________________________
|   |    /
|   |   |       RFNoC blocks on this device:
|   |   |
|   |   |   * Radio_0
|   |   |   * DDC_0
|   |   |   * DUC_0

[ 4889.518957] usrp-dma-core: Deregistered tx-dma3
[ 4889.524130] usrp-dma-core: Deregistered tx-dma2
[ 4889.539404] usrp-dma-core: Deregistered tx-dma1
[ 4889.545810] usrp-dma-core: Deregistered tx-dma0
[ 4889.550845] usrp-dma-core: Deregistered rx-dma3
[ 4889.556833] usrp-dma-core: Deregistered rx-dma2
[ 4889.561835] usrp-dma-core: Deregistered rx-dma1
[ 4889.567763] usrp-dma-core: Deregistered rx-dma0
[ 4889.586239] fpga_manager fpga0: writing e310_sg3_idle.bin to Xilinx Zynq FPGA Manager
[ 4889.674675] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /fpga-full/firmware-name
[ 4889.685090] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/devctrl
[ 4889.694802] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/charger
[ 4889.704571] OF: overlay: WARNING: memory leak will occur if overlay removed, property: /__symbols__/battery
dongyuetj
关注
  • 50
    点赞
  • 踩
  • 39
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
适用于 USRP 嵌入式系列无线电的通信工具箱支持包：使用 USRP E310 和 MATLAB 和 Simulink 对软件定义无线电 (SDR) 系统进行原型设计和测试-matlab开发
05-31
用于 USRP:registered: 嵌入式系列无线电的 Communications System Toolbox:trade_mark: 支持包使您能够使用 MATLAB:registered: 和 Simulink:registered: 对实际无线系统进行原型设计、验证和测试。 将此支持包与 USRP:registered: E310 SDR 配合使用，您可以使用双 (2x2) 传输和接收流处理实时 RF 信号。 您还可以使用 HDL Coder:trade_mark: 或 Embedded Coder:registered: 为您的 SDR 应用程序实施定制硬件设计。 这使您能够在真实条件下测试您的设计，并为移动和嵌入式应用快速原型设计。 此支持包适用于 R2016b 及更高版本。
USRP-E310-Datasheet.pdf
11-06
USRP E310 的 baseband 处理器使用 Xilinx Zynq 7020 SoC，具有 FPGA 加速计算能力和独立操作能力，后者由双核 ARM CPU 提供。该设备还具有丰富的外设，包括集成的 GPS 接收器，用于位置感知和时间同步，以及两个...
android 内存分析工具_嵌入式 linux 内存泄漏分析工具（1）：valgrind
weixin_39658966的博客
11-22 297
valgrind 介绍valgrind 是一个 GPL 软件，用于 Linux ( For x86 ,amd64 and mips ...) 程序的内存调试和代码分析。使用 valgrind 的工具包，可以自动检测许多内存管理和线程的bug，让你的程序运行的更加稳定。valgrind 的工具包包含多个工具：memcheck：内存检查使用未初始化的内存：Use of uninitialis...
[OpenAirInterface实战-20] ：OAI 软件无线电USRP E310硬件详解
热门推荐
文火冰糖（王文兵）的博客
11-02 1万+
第1章 概述 第2章 主要特征 第3章 硬件架构 （1）后向对外接口 以太网：以太网Backhual接口，用于连接核心网或5G CU或X2接口 MicroSD Falsh：MicroSD Flash，用于存放可执行文件或数据 USB 2.0： 用于X2接口 USB Console：USB串口 Audio：语音接口 （2）ARM9：ARM通用CPU，相当于把BBU和RF集成在一个硬件实体中，实现一体化小基站。 GNU Radio：基带软件, 包括L1, L2, L3软件。..
USRP E310 Network Mode启用
weixin_33980459的博客
04-27 479
有问题可以直接跟我联系，更新联系方式：QQ1010987593，加好友请注明：博客园，谢谢 最近刚拿到USRP E310，抽时间研究了一下Network Mode，也着实耗费了一些精力，下面把自己的一些新的体会分享给大家。 1、在E310中开启network mode 请先通过SSH或者serial console的方式登陆到e310，通过ifconfig命令为e310分配ipaddr和ne...
USRP E310启用SSH的X11 Forwarding功能
weixin_33859665的博客
03-21 174
SSH的X11 Forwarding功能提供了一个非常好的方法，在你的本地主机上执行远程主机的GUI程序。 1、USRP E310中做如下配置： 打开/etc/ssh/sshd_config，并添加如下两项： AllowTcpForwarding yesX11Forwarding yes 2、远程客户端中执行：ssh -X user@ip_addr，即可。 转载于:https://w...
【USRP】调制解调系列6：16APSK、32APSK 、基于labview的实现
凡森
08-29 2067
APSK是，与传统方型星座QAM（如16QAM、64QAM）相比，其分布呈中心向外沿半径发散，所以又名星型QAM。与QAM相比，APSK便于实现变速率调制，因而很适合目前根据信道及业务需要分级传输的情况。当然，16APSK、32APSK也是APSK的一种。
Windows平台下 USRP E310 基础环境配置
horizon08的博客
02-07 1717
USRP E310 GNU Radio UHD 等环境配置与运行
GNUradio和USRP入门指导.pdf
12-08
该文章可以做为软件无线电软件平台GNU radio及硬件平台USRP的入门使用，文中介绍了GNU radio的配置安装及使用，还有实例练习
GNURadio USRP 入门
05-11
### GNURadio USRP 入门知识精要 #### GNURadio与USRP：软件无线电的革命性组合 **GNURadio**，全称为GNU Radio，是一款开源的软件无线电平台，旨在通过软件实现传统上由硬件执行的无线电功能。与**USRP...
应用笔记和USRP设备Ettus研究接收高频信号
12-02
一份原版的USRP设备与笔记本连接的英文文档。。希望对大家有帮助。
USRP X300 and X310 参考手册
04-15
"USRP X300 and X310 参考手册" USRP X300 和 X310 是 Ettus Research 公司开发的一款高性能、可扩展的软件定义无线电台（SDR）平台，旨在设计和部署下一代无线通信系统。该平台的硬件架构结合了两个 wideband RF ...
USRP_B210之FPGA分析5：编译生成BIT流下替换试验
mcupro的专栏
05-20 1169
这里用的是UHD的B210代码，我们编译过了之后在替换掉UHD里面提供的B210 IMAGE，看运行FPGA功能是否正常，如果正常，以后的试验和改进就在这个些代码上进行了。 使用的UHD版本是3.15，没有替换固件之前，我运行了一下UHD_USRP_PORBE 显示如下 a@z:~/uhd-3.15.0.0/host/build/examples$ uhd_usrp_probe [INFO] [UHD] linux; GNU C++ version 7.5.0; Boost_106501;
使用uhd库对USRP N310/B210进行基础测试
gibbs_的博客
07-29 1541
cd /usr/local/lib/uhd/examples 根据实际情况调整IP 测试时长 采样率 通道等参数设置 N310: sudo ./benchmark_rate --args "type=n3xx,mgmt_addr=192.168.10.2,addr=192.168.10.2,master_clock_rate=125e6" --duration 60 --channels "0,1,2,3" --rx_rate 1.25e6 --rx_subdev "A...
USRP B210固件、镜像下载及安装
yundanfengqing_nuc的专栏
10-26 6673
一、下載固件和鏡像 1）使用UHD自帶工具下載 sudo uhd_images_downloader 2)從本網站下載，然後解壓到指定的路徑下。一般情況下，Linux系統需要解壓到以下路徑： /esr/local/share/uhd/images 解壓後的文件大約是這樣的： caton@caton-comp:~$ cd /usr/local/share/uhd/images ca
overlay linux,linux/overlay.c at master · torvalds/linux · GitHub
weixin_35589806的博客
05-28 362
// SPDX-License-Identifier: GPL-2.0/** Functions for working with device tree overlays** Copyright (C) 2012 Pantelis Antoniou * Copyright (C) 2012 Texas Instruments Inc.*/#define pr_fmt(fmt)"OF: overl...
数字IC/FPGA校招宝典--笔试题（四）
最新发布
lgk1996的博客
08-07 626
支持字节、半字节和字的传输。如果此时写指针也写到了7，那么二者一比较发现写“满”了，实际呢没有满，不过此时也会停止外部写入（传出了满的信号），这是不会对FIFO中的数据产生影响的，并且很快会恢复到“不满”。在进入到某一phase的时候，UVM会收集此phase提起的所有的objection（raise_objection），并且实时监测所有的objection是否已经撤销了（drop_objection），当发现所有的objection都已经撤销后，那么就会关闭此phase，开始进入下一个phase。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
