最近遇到一个使用单片机多路采集信号的项目，还需要在上位机进行波形的查看，信号算法的处理，初步定为使用labview编写上位机程序进行处理。为啥用labview呢，因为LabVIEW是美国国家仪器公司（NI）的创新软件产品，其全称是实验室虚拟仪器工程平台（Laboratory Virtual Instrument Engineering Workbench），是一种基于G语言（Graphics Language，图形化编程语言）的测试系统软件开发平台。LabVIEW并不局限于虚拟仪器的开发，它的作用是为大型复杂测试系统提供通用的软件开发平台。目前，LabVIEW已经成为测试领域应用最广泛和最有前途的软件开发平台之一。
使用labview对信号进行频域分析，频域分析是数字信号处理中最常用和最重要的方法，它包括变换功能和谱分析功能两部分。
下面是我最近写程序的一些知识，进行了部分的整理，发出来和大家一起分享，也方便我以后查找自己的编程过程。

• 做题思路

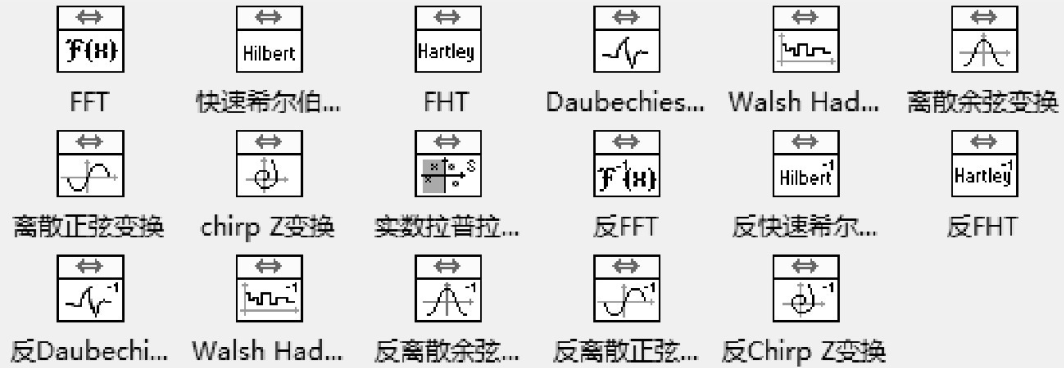

变换功能主要是对数据进行相关的变换，如傅立叶变换、拉普拉斯变换和小波变换等

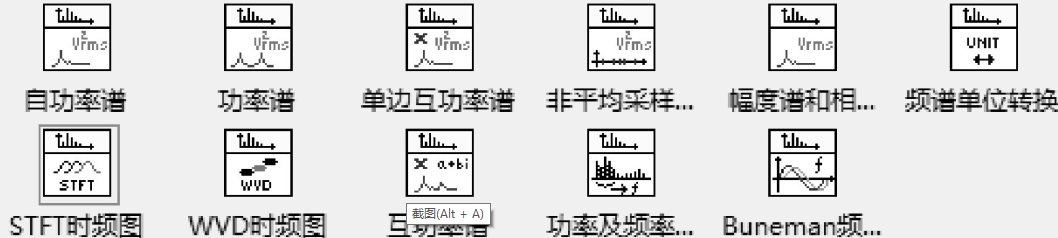

谱分析功能主要是对信号的频谱进行计算，通过频谱来观察和分析信号的频率成分。谱分析功能包括功率谱分析及联合时频分析等

傅立叶变换
傅立叶变换是一种常用的数学分析方法，它能对一定范围内的数据进行变换处理。而FFT变换则是一种快速傅立叶变换。
FFT变换的使用方法如下。
①在前面板，添加一个波形图控件用于显示变换前后的波形。
②切换至后面板，选取“函数→信号处理→变换→FFT”来添加该变换。
③添加三个正弦波形作为信号源，为幅值和周期端口创建相应输入控件，并将采样数设为“200”。
④添加一个符合运算图标，一将3个正弦波合并为一个信号源。
⑤选取“函数→数学→数值→复数→复数至极坐标转换”来添加该转换，以使变化后的效果更明显。
⑥依次添加除函数图标、数组大小图标和合并信号图标，

普拉斯变换
拉普拉斯变换是另一种在自控领域被广泛使用的变换，实数信号x(s)的拉普拉斯变换定义为：
s≥0且s为实数，x(t)定义适用于所有t≤0的情况。
拉普拉斯变换的使用方法是：
①在前面板，添加两个波形图控件用于显示变换前后的波形。
②切换至后面板，选取“函数→信号处理→变换→实数拉普拉斯变换”来添加该变换，并为结束端口添加一个输入控件。
③添加一个基本函数发生器，并为频率、幅值和信号类型端口创建输入控件。

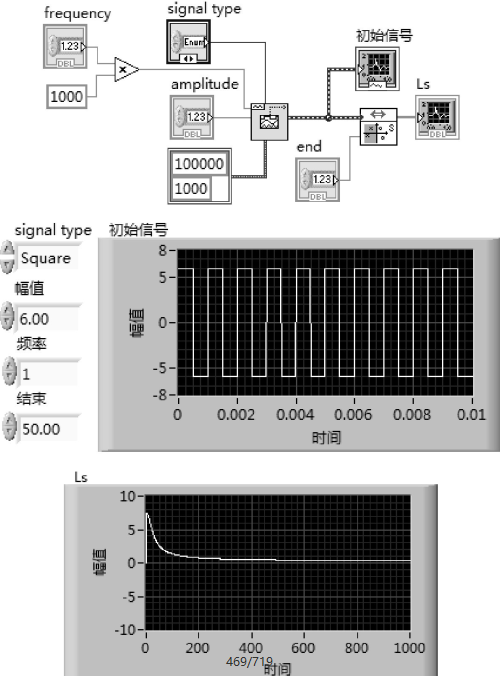

④添加一个乘函数图标和相应的数值常量，经连线其程序框图和显示效果如图
