Z-Wave 800系列抓包工具介绍

作为 Z-Wave 开发人员，您可能会发现 Zniffer 这款网络数据抓包工具非常有用。Zniffer 类似于流行的网络嗅探器如 WireShark，能够抓取 Z-Wave 数据包，对于调试物联网产品至关重要。

然而，对于普通 Z-Wave 用户来说，设置 Zniffer 抓包Z-Wave Long Range数据包可能比较复杂。要抓取 ZWLR 数据包，您需要使用 WSTK Pro 开发人员工具包，并通过以太网和 USB 进行连接。这可能需要一个路由器、交换机，甚至 DHCP 服务器来协助连接。

为了帮助测试人员快速设置 Zniffer，我们介绍一款使用方便的Z-Wave 800网络数据抓包工具。

硬件设备

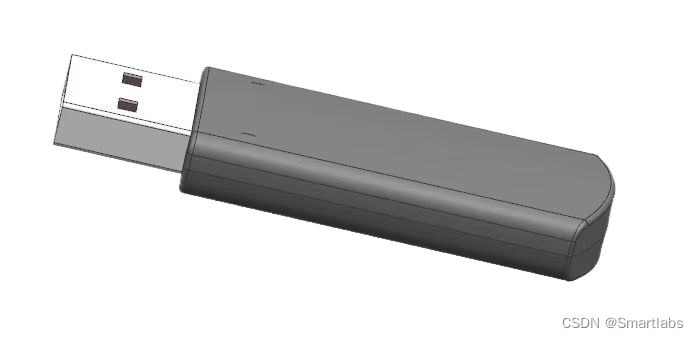

硬件设备我们采用SmartLabs提供的最新Z-Wave 800系列网络数据抓包工具Z-Wave 800 Zniffer，这套Zniffer工具采用最新的Z-Wave 800系列芯片开发，支持Z-Wave Long Range数据包抓包。

软件要求

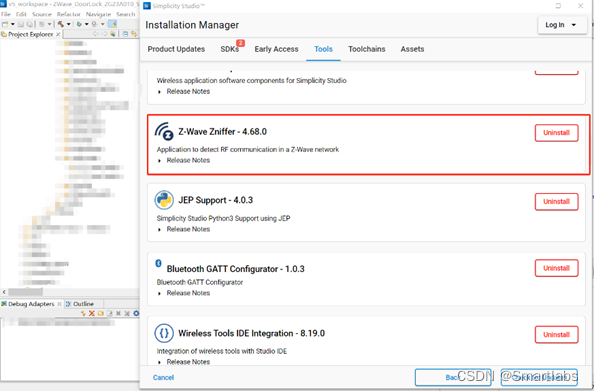

首先，从 Silicon Labs下载并安装官方嵌入式开发工具Simplicity Studio，然后在安装管理的Tools页面找到并下载Z-Wave Zniffer 4.68.0以上版本，如下所示：

测试Z-Wave Zniffer应用程序的步骤

插入 Z-Wave Zniffer控制器。它应该被检测为 COM 接口（您可以在设备管理器中仔细检查）。

重新启动 Z-Wave Zniffer 应用程序并点击Detect Zniffer Modules。正确的固件版本应该在工具栏和菜单栏中可见（例如， “COM16 v10.21 USB-Enhanced-SERIAL CH9102”）。如果未检测到固件版本，则需要检查并重新安装驱动程序，拔出/重新插入Z-Wave Zniffer控制器，然后重新启动Z-Wave Zniffer应用程序。

为了确保我们的 Zniffer 按预期工作，我们使用Z-Wave 800 Stick设置的 Z-Wave 网关来查看流量：

 图 1：成功捕获 Z-Wave 协议流量

Z-Wave 800 Zniffer硬件规格

Parameter	Value
Z-Wave Module	EFR32ZG23A010F512GM40
Interface Type	USB2.0
Material	Plastic
Plastic Color	Black / White
Z-Wave Antenna Distance	40m (Indoor) >100m (Outdoor) Up to 1 mile in open space with Z-Wave Long Range enabled
Data Rate	9.6kbps/ 40kbps/ 100kbps
Frequency	908.42MHz 868.42MHz 921.MHz 869.0MHz 912.00MHz 920.00MHz
LED Indicator	Green
Power Supply	4.75-5.25 VDC
Degree of Innovation	Innovative
Operation Temp	-10℃~40℃
COMPATIBLE SYSTEMS	Windows 2000, XP, Vista, 7, 8, 10, 11 (32 / 64 bit) Linux kernel 2.6.24+ MAC OS X 6.4
Dimensions	54.7mm x 20.3mm x 7.6mm

Z-Wave PC Controller应用程序下载地址：

https://www.silabs.com/documents/public/user-guides/INS10249-Z-Wave-Zniffer-User-Guide.pdf

Z-Wave Zniffer应用程序下载地址：

https://www.silabs.com/documents/public/user-guides/INS10249-Z-Wave-Zniffer-User-Guide.pdf

Z-Wave Zniffer User Guide：

https://www.silabs.com/documents/public/user-guides/INS10249-Z-Wave-Zniffer-User-Guide.pdf
