A_A03_004 STM32程序ST-LINK下载

目录

一、软件下载

二、交流学习

三、相关链接

四、常用单片机系统板

五、STLINK下载器

六、STM32程序STLINK下载 流程

1、接线

2、配置软件并下载

七、注意事项

---

一、软件下载

        网盘链接    戳它跳转

 提取码：hjl9

二、交流学习

        安装过程如有疑问，可留言或者私聊交流

三、相关链接

       ST-LINK驱动安装    戳它跳转

        MDK5下载与安装   戳它跳转

四、常用单片机系统板

系统板	图片

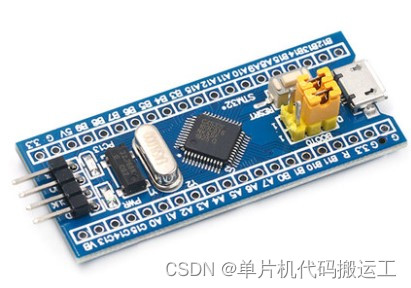

常用STM32F103C8T6系统板1

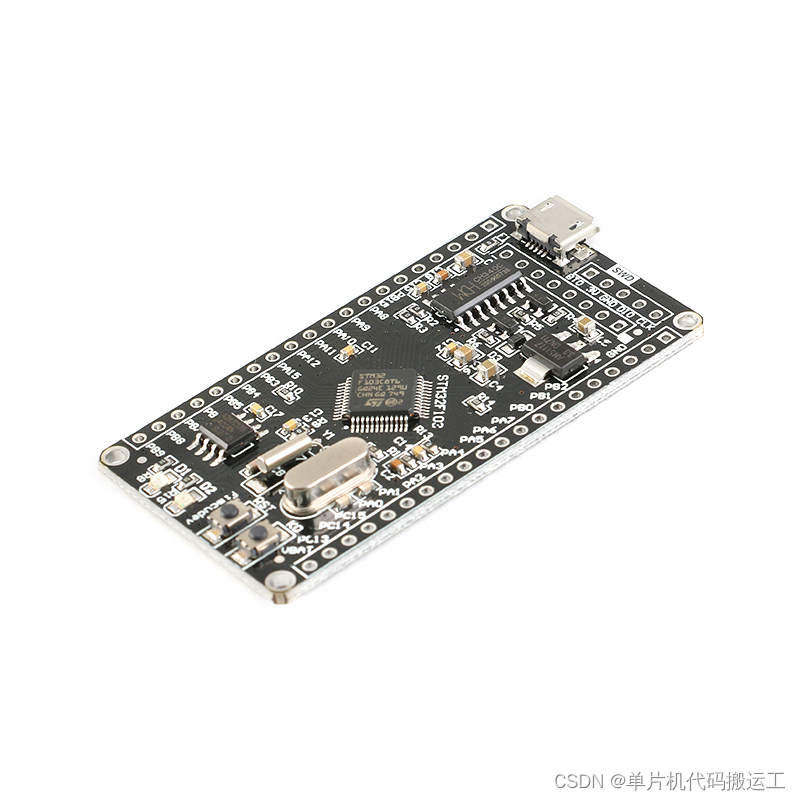

常用STM32F103C8T6系统板2





五、STLINK下载器

下载器	图片

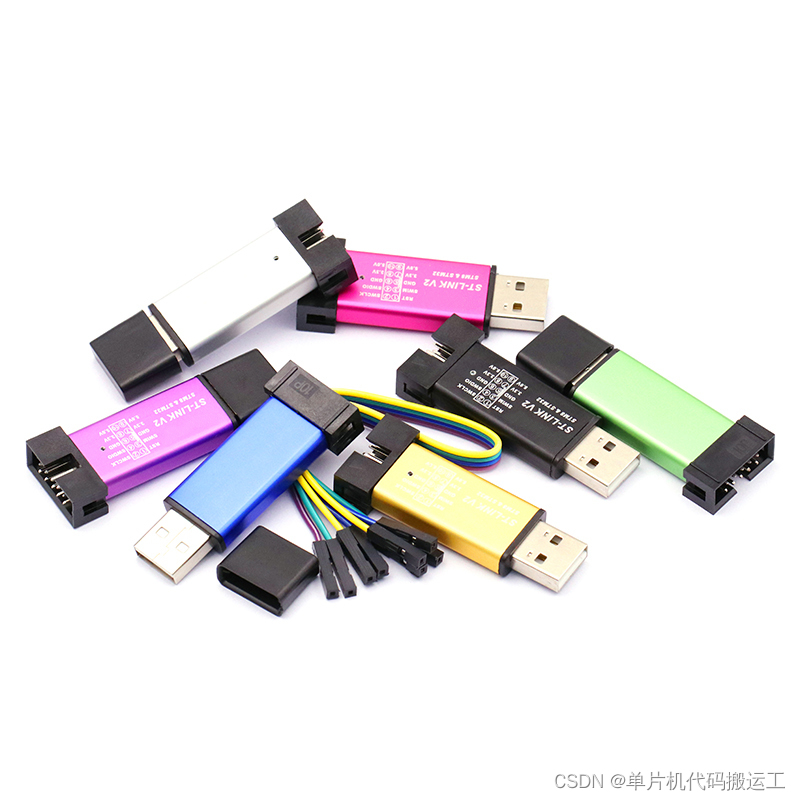

STLINK下载器



六、STM32程序STLINK下载 流程

1、接线

        一般接线 STLINK模块接系统板  3.3V-3.3V  SWCLK-CLK(DCL)  SWDIO-DIO(IO)

建议同时Micro USB线供电

2、配置软件并下载

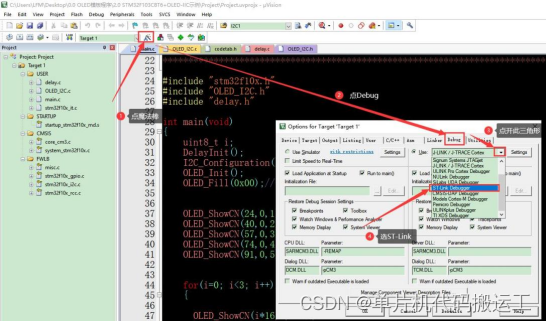

        (1)用MDK5打开需要下载的程序并编译,点击魔法棒 点Debug 选ST-Link Debugger

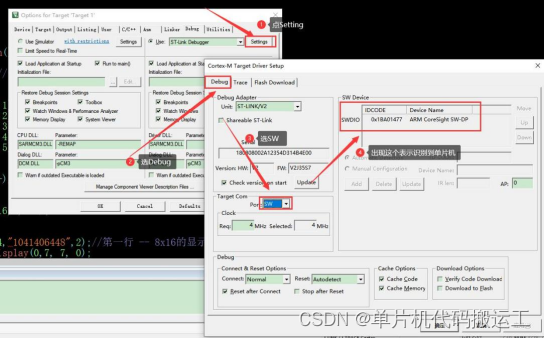

       (2)  点旁边Settings ,在Debug界面   Port选SW Max选1.8M ，一般选完SW后会识别到STM32，如果没有点确定再退出这个界面，再进这个界面一般就会有，

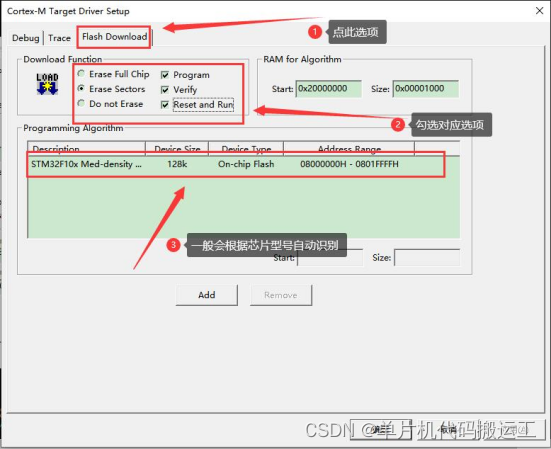

        (3)点到Flash Download 看到识别到对应单片机信息就是正常的，然后勾选 Rest and Run 最后点确定退出

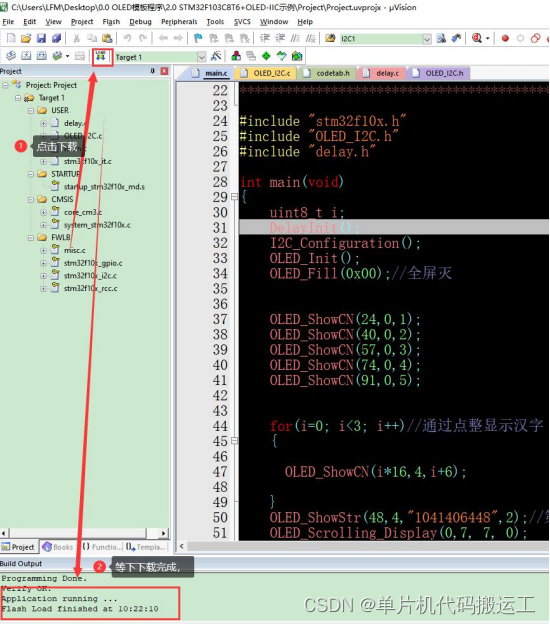

       (4) 点下载按键Download （LOAD）下载

七、注意事项

1. 注意ST-LINK一般只用于下载与仿真，供电能力不强，开发板需要外接电源。
