K_A21_001 基于STM32等单片机驱动LD016雷达模块 串口与OLED0.96双显示

所有资源导航

其他资料目录 直戳跳转

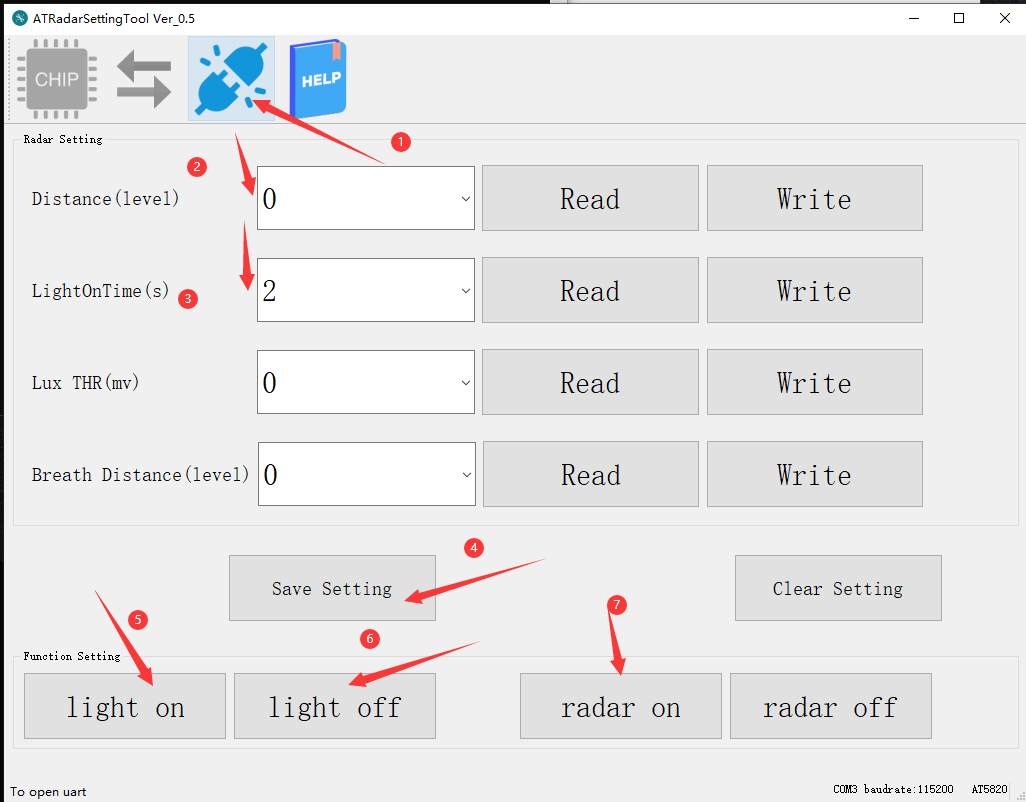

注：配置软件使用说明

1、接好线 打开软件 点双向箭头那 选UART 端口根据实际的选（具体可查设备管理器）
2、波特率默认115200 点确定即可

3.点接头标志 进行连接 之后配置测量距离范围和亮灯时间 也就是触发后保持时间 然后点保存设置 light on/off是控制OUT引脚输出高低电平 然后点打开雷达radar on
4.在此配置参数仅供参考 根据自己实际需要来配置就好

一、资源说明

单片机型号	测试条件	模块名称	代码功能
STC89C52RC	晶振11.0592M	LD016雷达模块	STC89C52RC采集LD016雷达模块数字量 串口与OLED0.96双显示
STM32F103C8T6	晶振8M/系统时钟72M	LD016雷达模块	STM32F103C8T6采集LD016雷达模块数字量 串口与OLED0.96双显示

二、基本参数

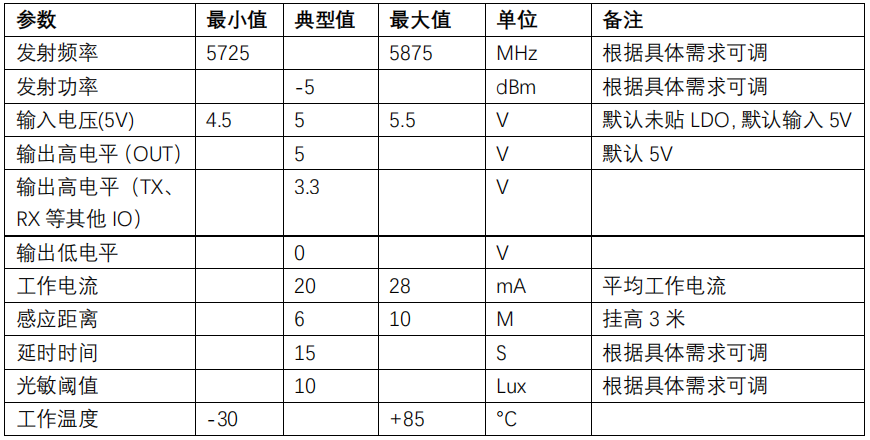

参数

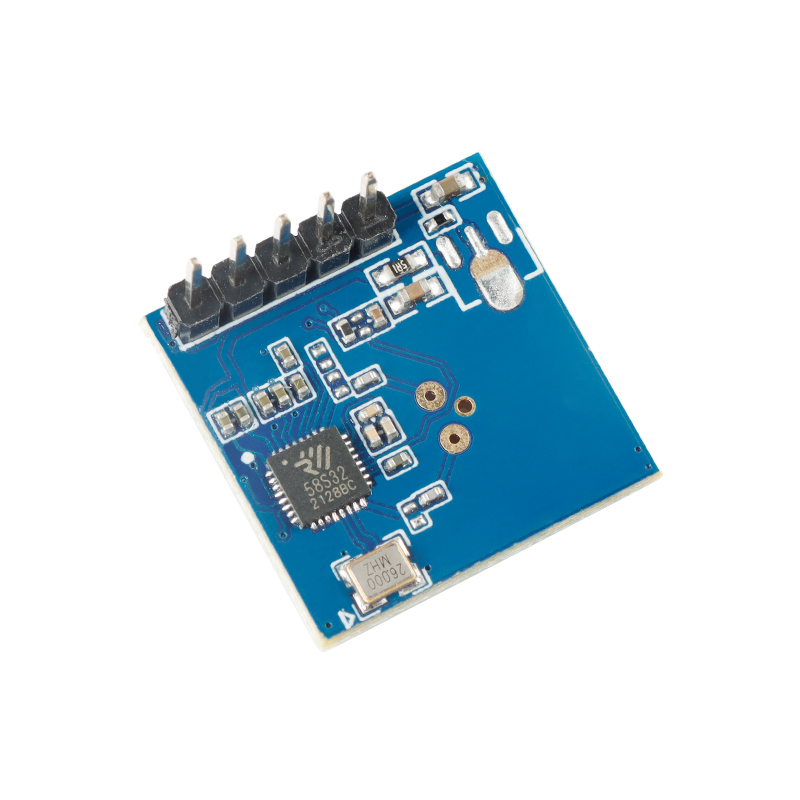

引脚说明

LD016雷达模块	引脚说明
VCC(+)	正极 5V供电
GND(-)	负极 接GND
OUT	数字量输出（默认低电平输出 有人区域内活动输出高电平）
TX	模块串口发射脚 接USB转TTL模块RX
RX	模块串口接收脚 接USB转TTL模块TX

三、驱动说明

对应程序:

以51为例

以51为例
uint8_t LD016_Read(void)
{
	if(R_LD016)
	{
		Flag_P=1;
	}
	else
	{
		Flag_P=0;
	}
	return Flag_P;
}
void main()//主函数模块//
{
	uint8_t i;
  OLED_Init(); //OLED初始化
	UartInit();
	for(i=0;i<7;i++)
	{
		OLED_ShowCN(16*i,0,i+1);
	}
  while(1)
  {

			UartSendStr(LD016_Buf1);

			if(LD016_Read())
			{

					UartSendStr(LD016_Buf2);
					OLED_ShowCN(0,3,8);
					for(i=1;i<4;i++)
					{
							OLED_ShowCN(0+16*i,3,i+9);
					}
			}
			else
			{
//					OLED_Fill(0x00);
					UartSendStr(LD016_Buf3);
					OLED_ShowCN(0,3,9);
					for(i=1;i<4;i++)
					{
							OLED_ShowCN(0+16*i,3,i+9);
					}
			}


		//  DelayMs(500);
  }
}

四、部分代码说明

1、接线引脚定义

需要自定义引脚可在此处更改，STM32要自定义引脚的话也要注意引脚时钟使能的更改

1.1、STC89C52RC+LD016雷达模块

//LD016雷达模块引脚定义
sbit R_LD016 = P1^0;
//OLED0.96模块引脚定义
sbit SCL=P1^2; //串行时钟
sbit SDA=P1^3; //串行数据

1.2、STM32F103C8T6+LD016雷达模块

//LD016雷达模块引脚定义 GPIOB_5
#define R_LD016  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_5)
//OLED0.96模块引脚定义
/*STM32F103C8T6芯片的硬件I2C: PB6 -- SCL; PB7 -- SDA */
GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_6 | GPIO_Pin_7;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

五、基础知识学习与相关资料下载

1、STC89C52RC程序下载 直戳跳转

2、STM32F103C8T6程序下载
(1)串口下载 直戳跳转
(2)ST-LINK下载 直戳跳转
(3)J-LINK下载 直戳跳转
(4)DAP-LINK下载 直戳跳转

3、OLED0.96程序说明 直戳跳转

4、串口助手下载与使用
(1)安信可调试助手使用 直戳跳转
(2) sscom33串口调试助手使用 直戳跳转
(3)STC-ISP串口调试助手使用 直戳跳转

六、视频效果展示与程序资料获取

视频连接 直戳跳转
  资料获取            （ 滑到最后添加群号看公告免费获取）

七、注意事项

1、VCC GND请勿接反，接反易烧
2、OLED显示异常时，排除接线接触不良

八、接线说明

STC89C52RC

/************************************************************************************

//  功能描述   : LD016雷达模块测试程序
//  测试条件   : STC89C52RC   晶振11.0592
接线
LD016雷达模块-------------------------------------STC89C52RC
VCC-----------------------------------------------5V
GND-----------------------------------------------GND
OUT-----------------------------------------------P1.0


OLED0.96(IIC) ------------------------------------STC89C52RC
VCC-----------------------------------------------3.3V
GND-----------------------------------------------GND
SCL-----------------------------------------------P1^2
SDA-----------------------------------------------P1^3
*************************************************************************************/

STM32F103C8T6

/************************************************************************************

//  功能描述   : LD016雷达模块测试程序
//  测试条件   : STM32F103C8T6   晶振8M  系统时钟 72M
接线
LD016雷达模块---------------------------STM32F103C8T6
VCC-------------------------------------5V
GND-------------------------------------GND
OUT-------------------------------------PB_5

OLED0.96
VCC-------------------------------------3.3V
GND-------------------------------------GND
SCL-------------------------------------PB_6 //SCL
SDA-------------------------------------PB_7 //SDA
*****************************************************************************************/
