AltiumDesigner多通道复用设计教程(亲测可行版本)

本文详细介绍了如何在Altium Designer中进行多通道复用设计,包括原理图模块复用、PCB布局复用以及通道值的同步。通过新建原理图、调整通道值、使用Room功能和复制粘贴模块,确保相同模块的布局布线一致,提高设计效率。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1)PCB中相同模块的对应器件的通道值(Channel Offset)必须相同。

(2)器件不能锁住,否则无法进行Room复用。

(3)相同模块的对应的原理图如果不在同一页原理图中可以直接使用Room进行复用,如果在同一原理图中的,需要新建一个原理图,将该原理图保存到工程目录下,然后再将模块原理图复制到新建的原理图中,才能进行模块复用。

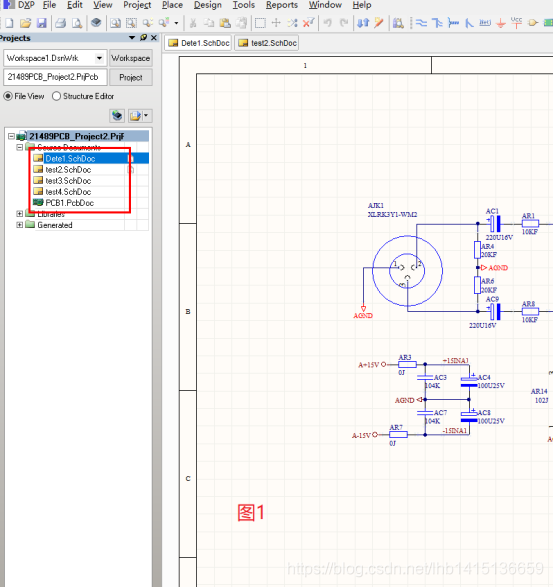

1,第一步设计完成,原理图,采用模块画设计结构,如图1所示.

我的设计是,每一个通道,都是有不同的标识符,清晰明了.如图展示为卡侬输入信号给运放电路,这个个例子文档.

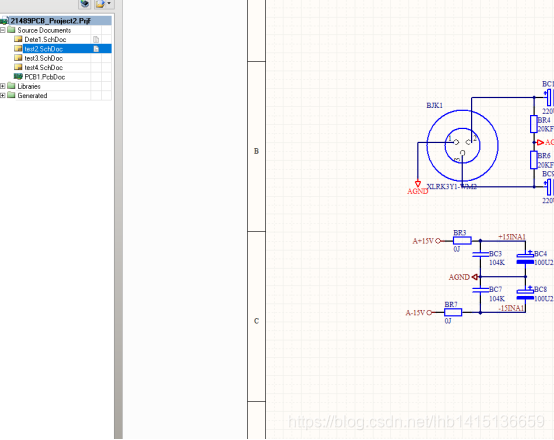

2,第二步找到需要进行模块复用的原理图,如下面所示的原理图,在PCB中有两个或者多个模块是一样的布局布线,进行模块复用可以保证每一个模块的布局布线保持一模一样。
