文章目录
一、准备环境
1.配置服务器的IP地址及DNS指向域控服务器
2.将NX1和NX2加入域环境,使用域帐户进行登录
域控制器和DNS服务器
IP:172.44.44.1
域名:joyoutech.com
节点一
机器名:NX1
公网IP:172.44.44.151/24
私网(节点间通讯)IP:192.168.0.151
节点二
机器名:NX2
公网IP:172.44.44.152/24
私网(节点间通讯)IP:192.168.0.1152
群集信息
系统群集名:NXCluster
二、域控服务器搭建
如客户有现有域控制器,则可使用现有域控,没有的话需要搭建域控服务器,域控服务器支持双活集群配置,此文档略。
2.1、角色安装

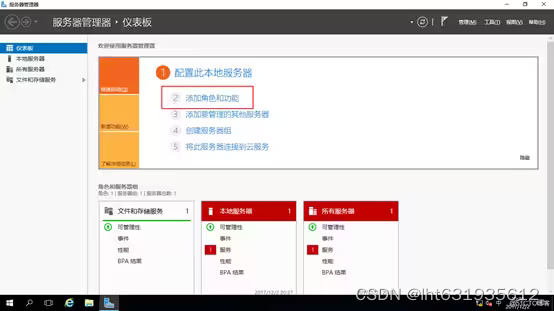

在需要安装AD域控制器的电脑上打开服务器管理器,点击“添加角色和功能”

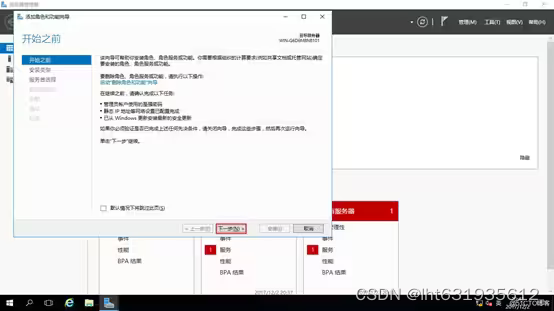

打开“添加角色和功能向导”,点击“下一步”

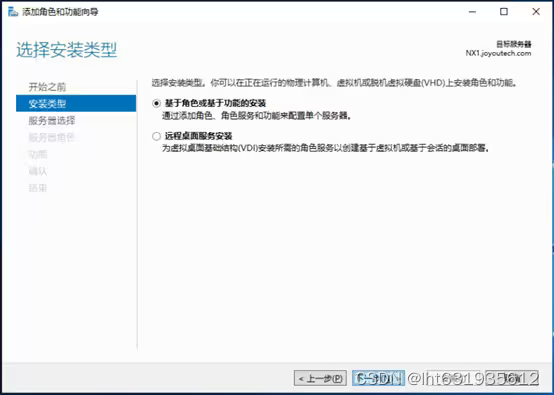

安装类型选择“基于角色或基于功能的安装”,点击“下一步”

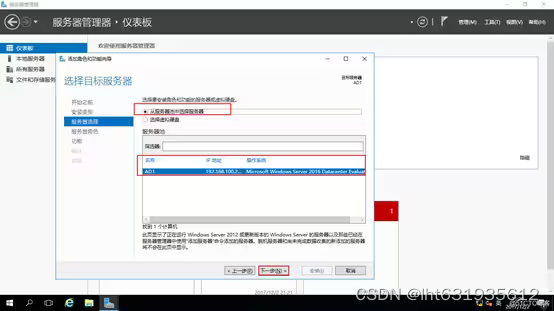

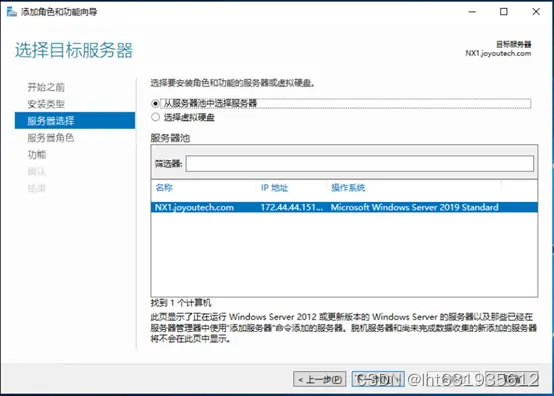

服务器选择“从服务器池中选择服务器”,再选中池中的本地服务器,点击“下一步”

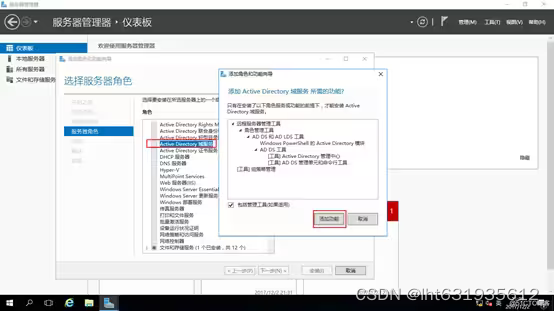

服务器角色选择“Active Directory域服务”,会弹出“添加Active Directory域服务所需的功能?”,点击“添加功能”

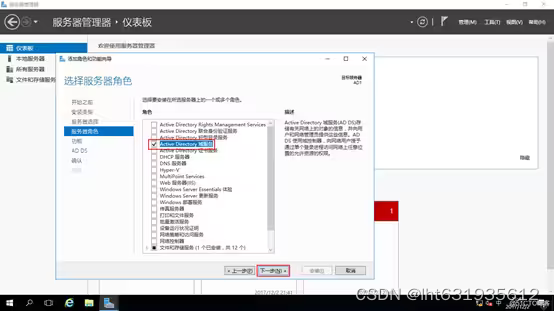

服务器角色选择“Active Directory域服务”之后,点击“下一步”

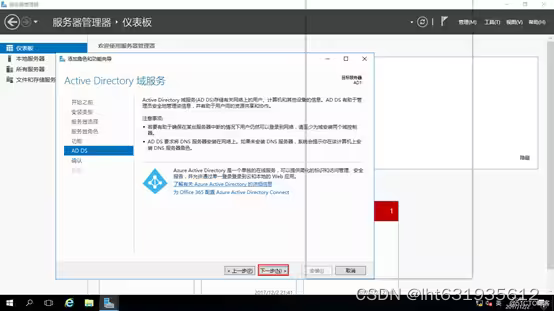

点击“下一步”
点击“下一步”

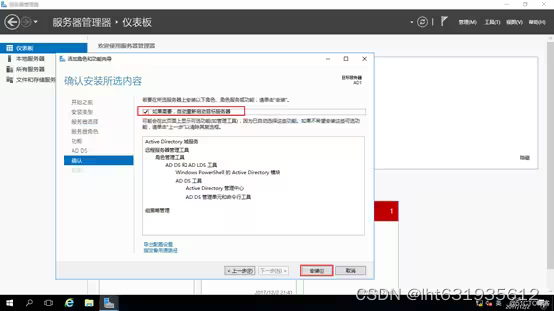

确认这里把“如果需要,自动重新启动目标服务器”打勾,点“安装”

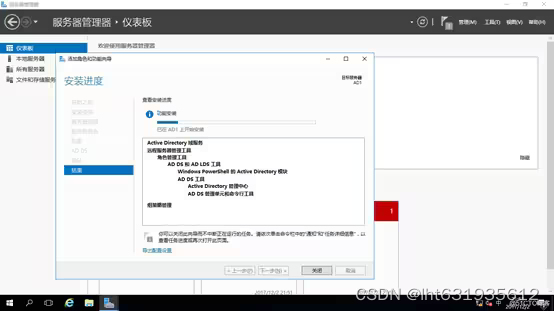

正在安装
Active Directory域服务角色安装完成,点“关闭”
2.2、运行部署向导

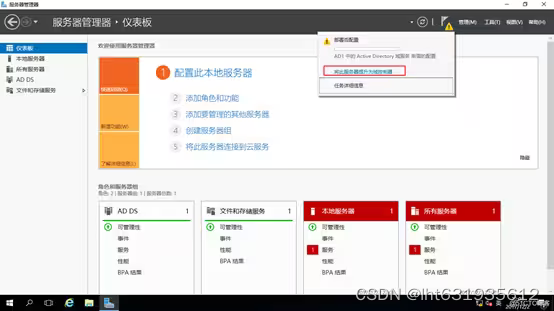

运行AD DS(Active Directory域服务的简称)部署向导,打开本地服务器的服务器管理器,点“通知”-“将此服务器提升为域控制器”

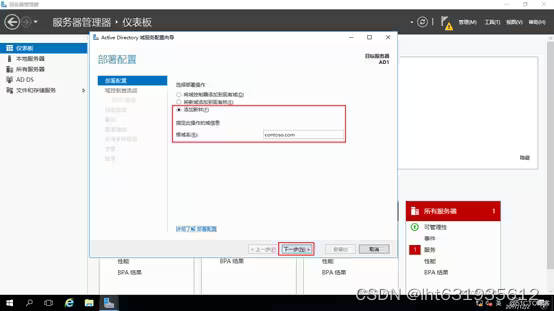

打开AD DS的部署向导,由于我们这里是部署新的AD控制器,所以部署配置选择“添加新林”,把“根域名”设置成“joyoutech.com”,点击“下一步
解释:
将域控制器添加到现有域:在现有的域控制器中添加新的域控制器
将新域添加到现有林:在现有的林中新建域,与林中现有的域不同
添加新林:在没有林的情况下新建林

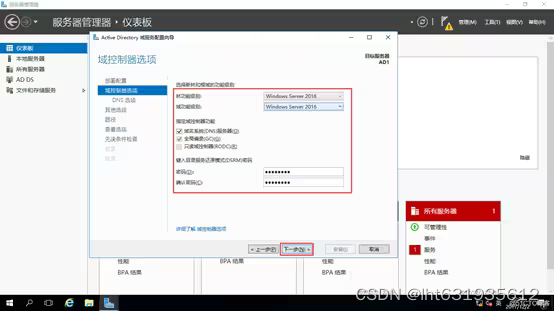

域控制器选项:
林功能级别(包含Windows Server 2008到Windows Server 2016级别都有):Windows Server 2016
域功能级别(只包含Windows Server 2016域功能):Windows Server 2016
指定域控制器功能:默认
键入目录服务还原模式(DSRM)密码(自己设置复杂性密码):********
点击“下一步”

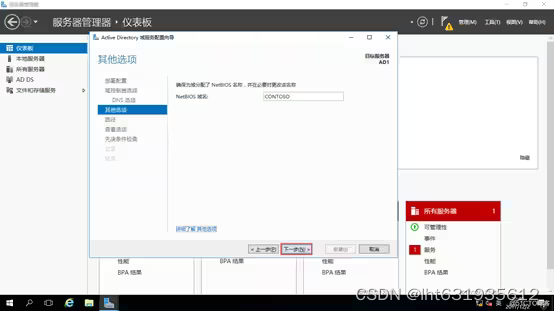

点击“下一步”

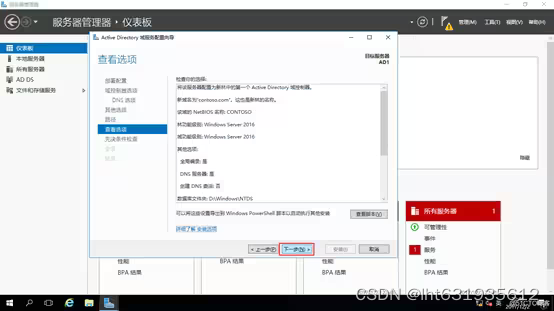

点击“下一步”

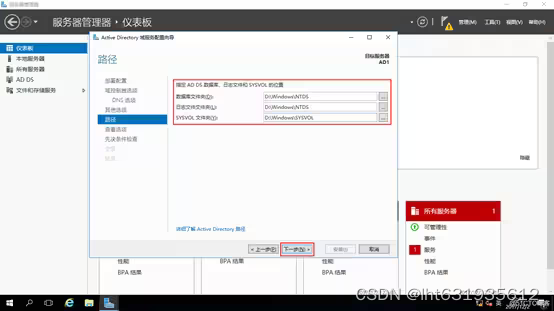

AD DS的数据库、日志文件和SYSVOL的位置我们指定在D盘目录下,当然也可以默认,为了安全起见我们还是放D盘,点击“下一步”
点击“下一步”

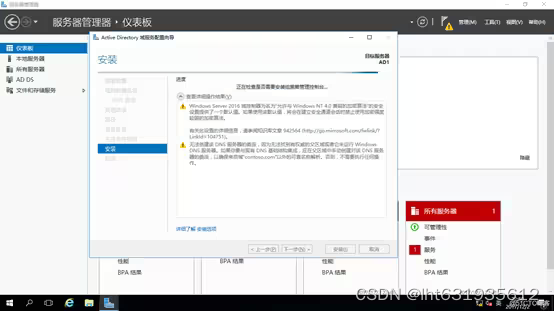

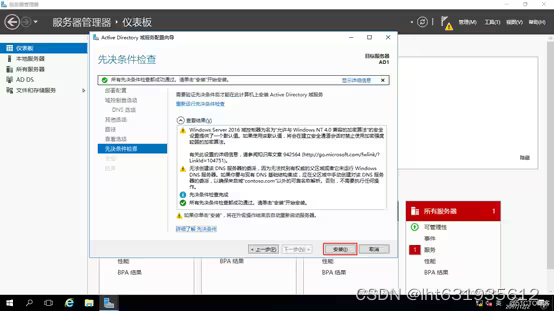

先决条件检查通过,点击“安装”,如果不通过请根据提示查看原因
正在进行自动部署,部署完成后会自动重启服务器

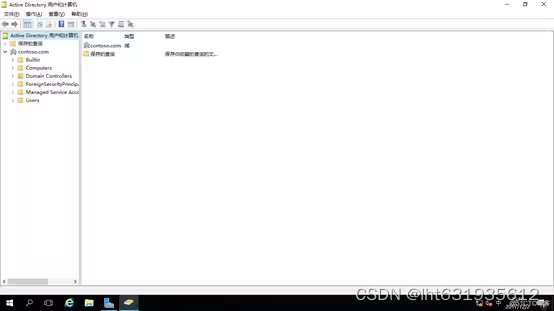

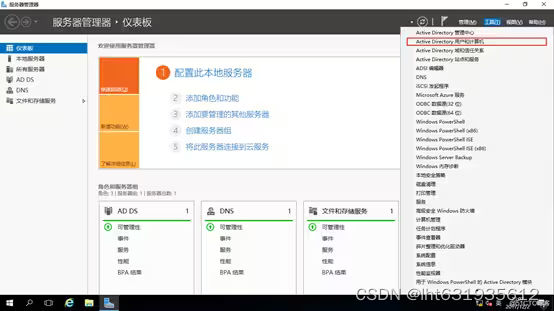

AD域控制器部署完成,打开“服务器管理器”>“工具”>“Active Directory用户和计算机”
就可以看到我们刚才部署好的域,这样一个完整的域就部署完成了
三、集群环境准备
3.1、网卡设置
修改服务器网卡,将两个要使用的网卡分别设置为Public(公网)和Private(私网),
NX1:
公网设置为IP:172.44.44.151/24,Gateway:172.44.44.254,DNS:172.44.44.1,私网设置IP:192.168.0.151/24
NX2:
公网设置为IP:172.44.44.152/24,Gateway:172.44.44.254,DNS:172.44.44.1,私网设置IP:192.168.0.152/24
禁用TCP/IP上的NetBIOS:

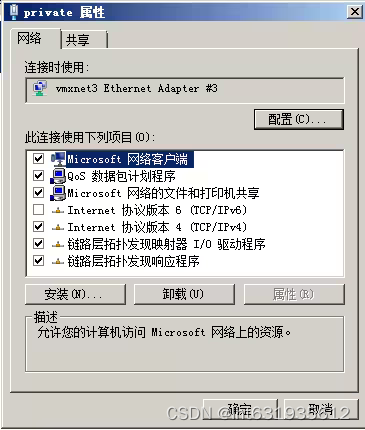

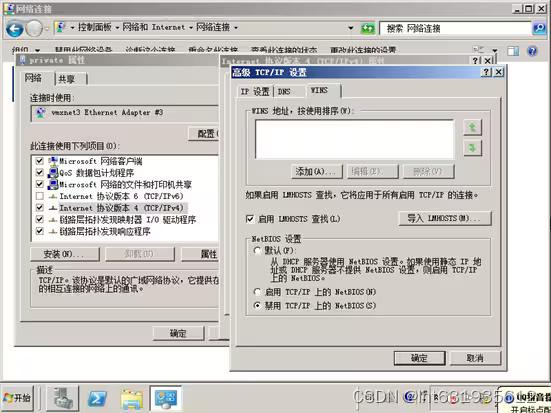

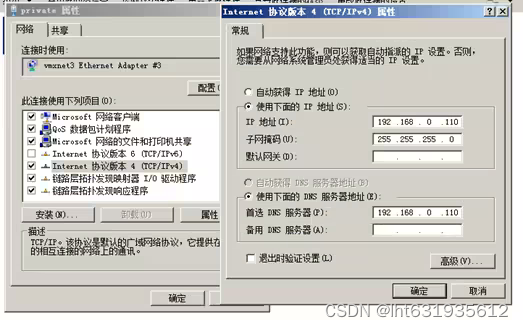

右键点击“private”网络连接,选择属性,取消Internet协议版本6(TCP/IPv6),双击Internet协议版本4(TCP/IPv4),选择高级,选择禁用TCP/IP上的NetBIOS。Public做同样配置,在节点2上做同样的配置。
3.2、加入域

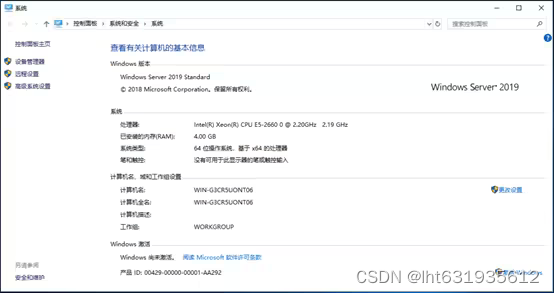

将两台NX3240加入域,打开“控制面板”>“系统和安全”>“系统”界面,点击“高级系统设置”

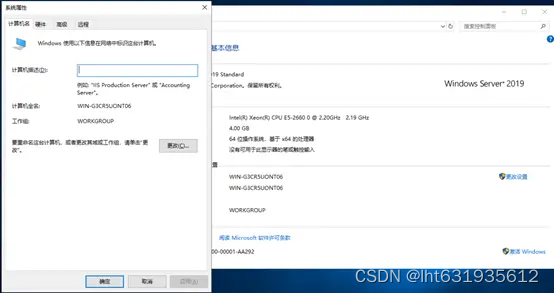

弹出“系统属性”界面,点击“计算机名”选项卡,点击“更改”按钮

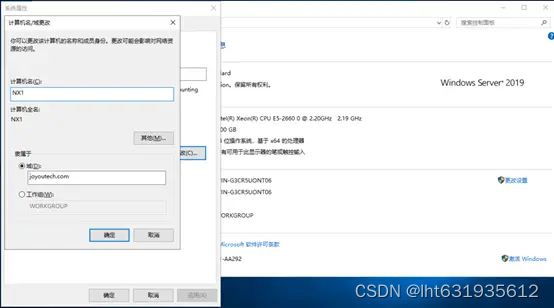

输入计算机名和域名,点击“确定”按钮

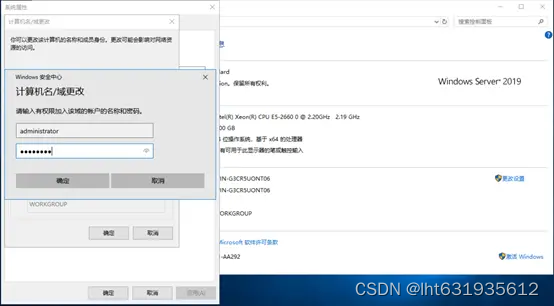

输入域控服务器管理用户和密码
成功加入域后提示重启服务器,重启。
3.3、配置故障转移集群
在两台服务器上添加“故障转移集群”功能。
打开“服务器管理器”,点击“添加角色和功能”
点击下一步

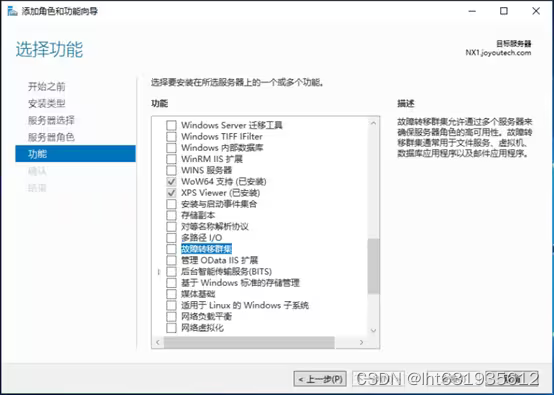

勾选“挂载转移集群”

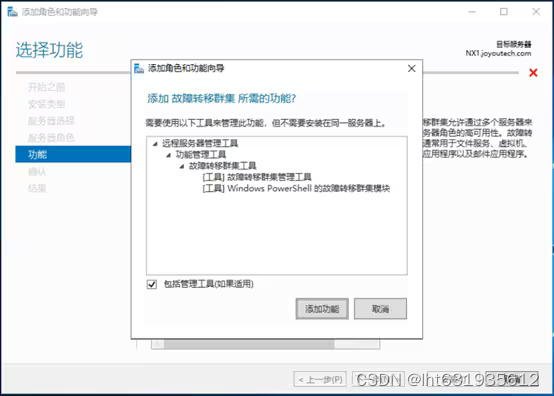

点击“添加功能”按钮
点击“安装”按钮
3.4、关闭用户帐户控制(也可以不关闭)
这个功能虽然可以起到一定的安全控制作用,但是每次使用非administrator用户都要出现提示,很麻烦。使用下列步骤可以将其关闭。

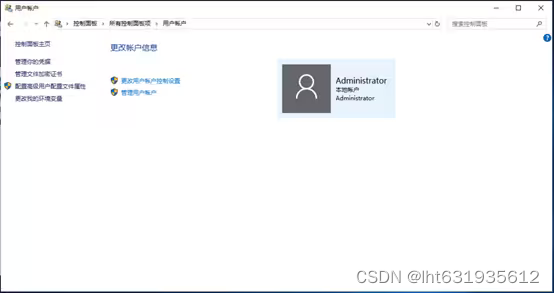

打开“控制面板”>“用户账户”页面,点击“更改用户账户设置”

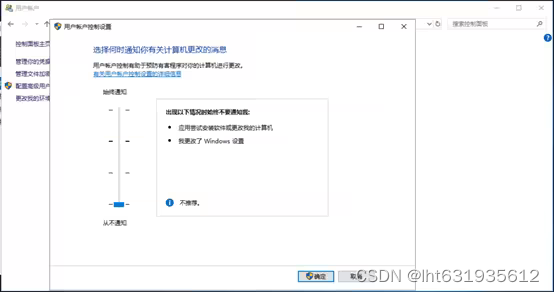

将滑动模块拉到最低“从不通知”,点击“确定”按钮
3.5、重启服务器
配置完成后重启服务器。
四、准备仲裁盘

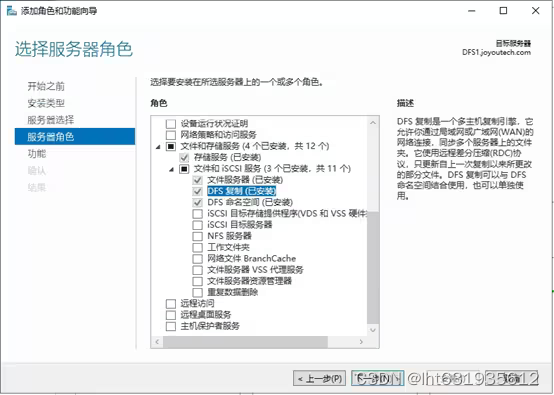

通过添加角色和服务,添加DFS命名空间和DFS复制。
4.1、新建命名空间

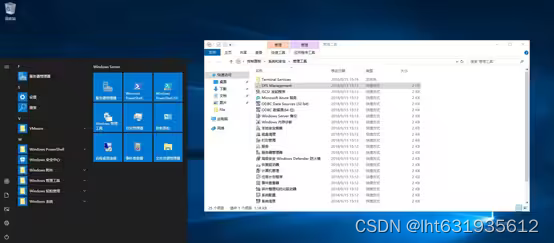

点击“开始菜单”>“Windows管理工具”>“DFS Management”

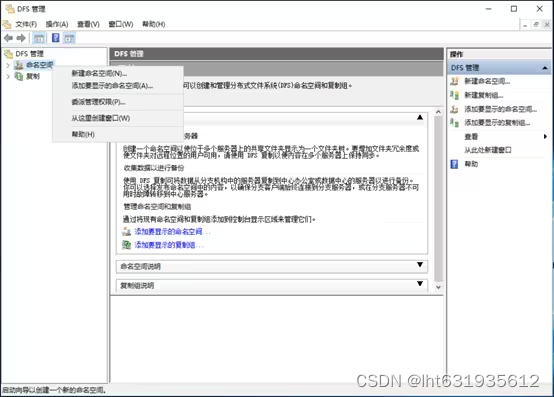

选择复制,右键“新建命名空间”

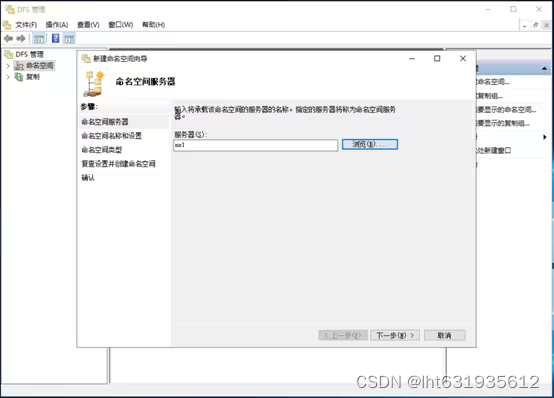

从域中选择NX1服务器

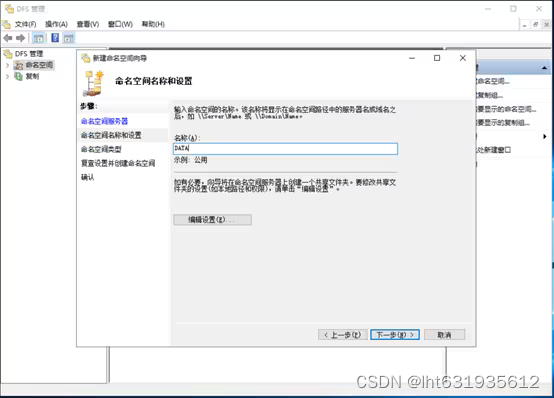

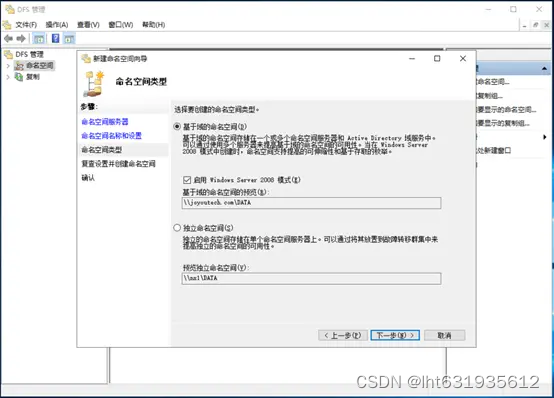

输入名称,点击“编辑设置”按钮

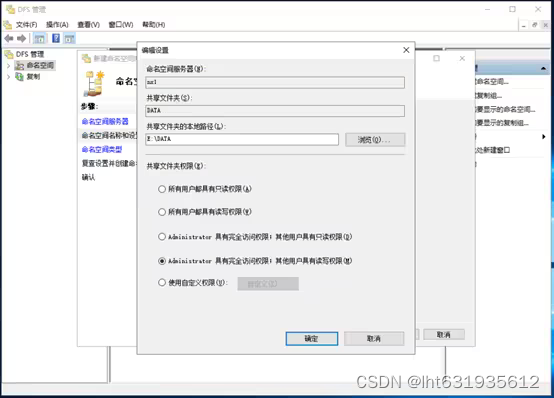

编辑共享文件夹本地路径
下一步
点击“创建”,完成命名空间创建
4.2、添加命名空间服务器

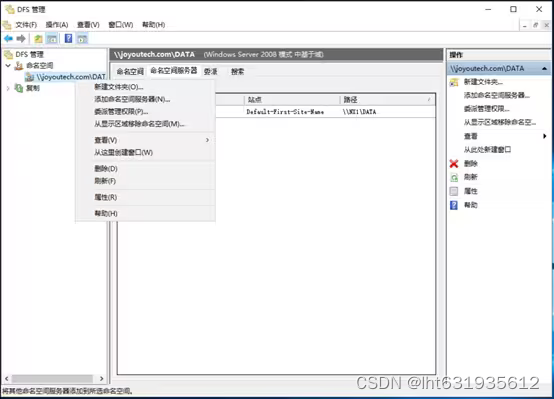

右键命名空间,点击“添加命名空间服务器”

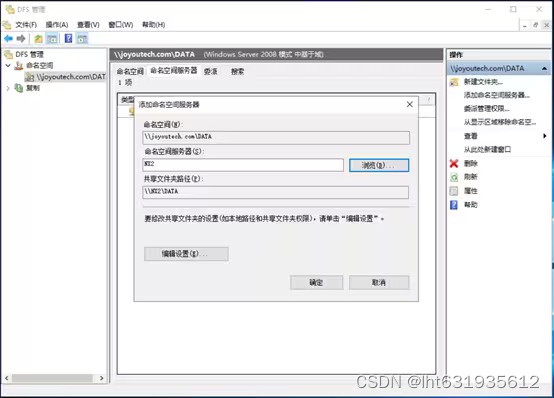

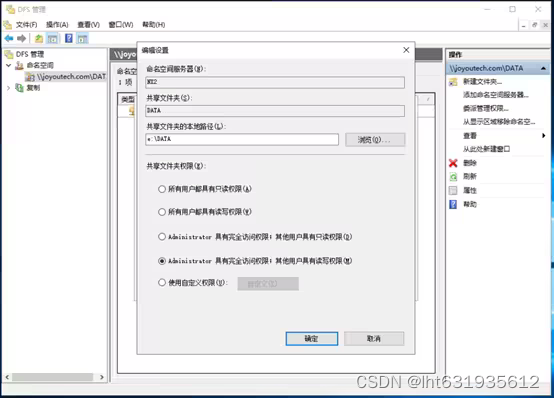

浏览添加域中的NX2服务器,点击“编辑设置”按钮
添加NX2的共享文件夹本地目录,点击确定完成添加
4.3、新建文件夹

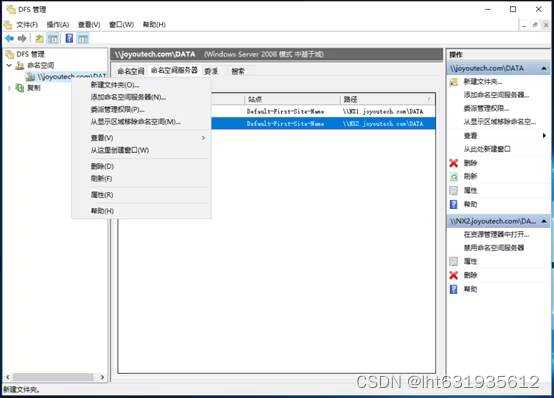

右键命名空间,选择“新建文件夹”

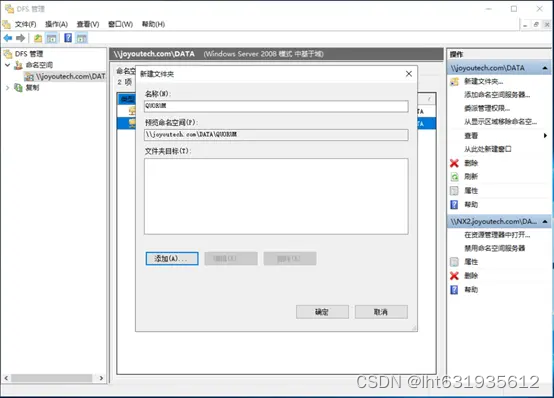

输入文件夹名称,点击“确认”按钮

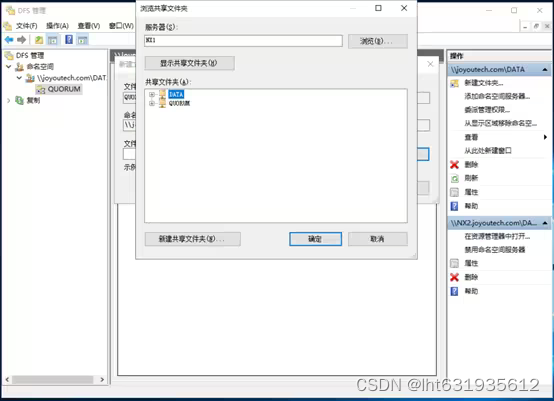

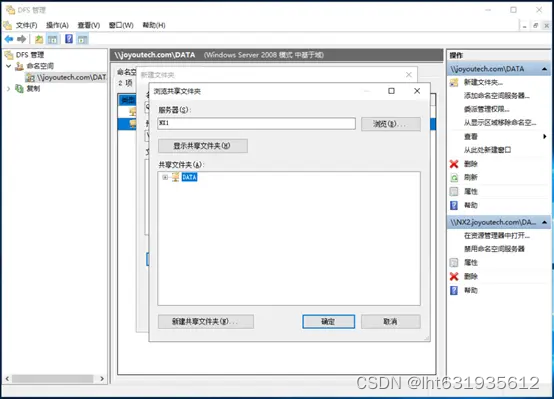

点击“浏览”
点击“新建共享文件夹”
输入共享名,点击“浏览”选择或创建本地路基

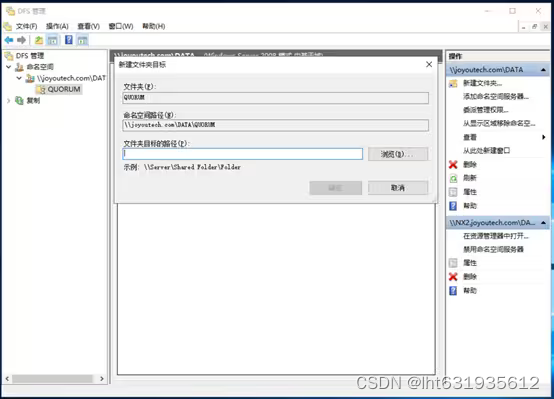

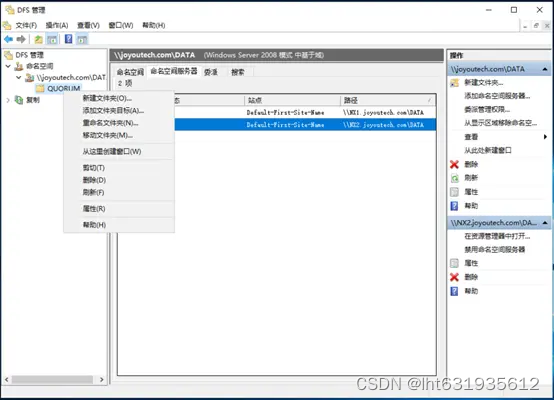

右键新建的共享文件夹,点击“添加文件夹目标”按钮
点击浏览

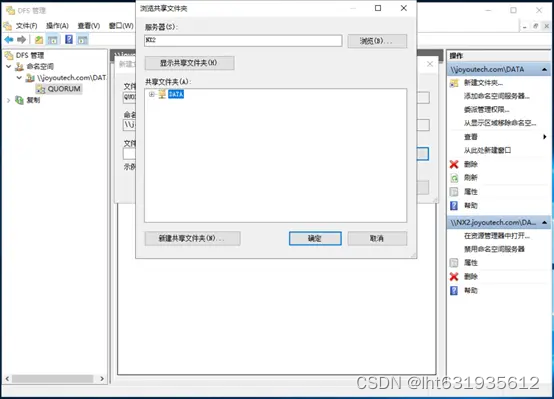

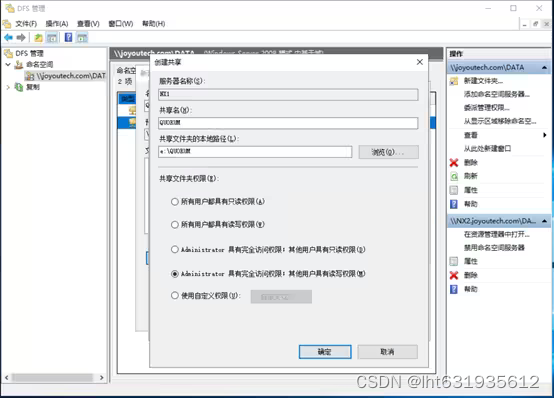

从域中选择NX2服务器,点击“新建共享文件夹”按钮

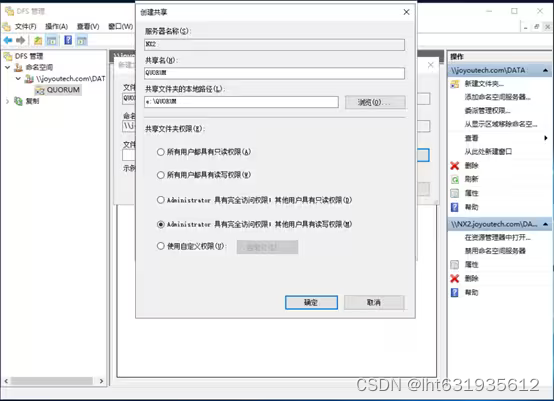

输入共享名,选择或创建本地路基
点击确定,弹出提示,点击“是”
4.4、创建复制
上一步完成后弹出提示窗口创建复制,点击“是”

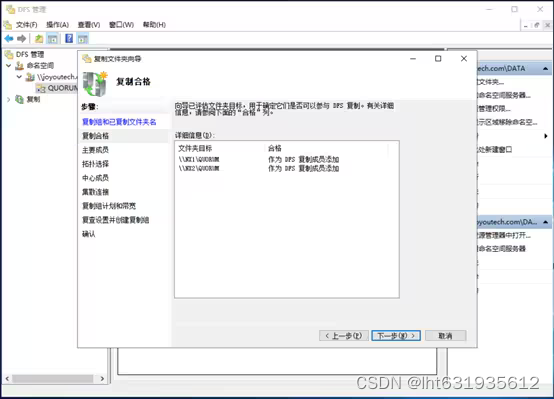

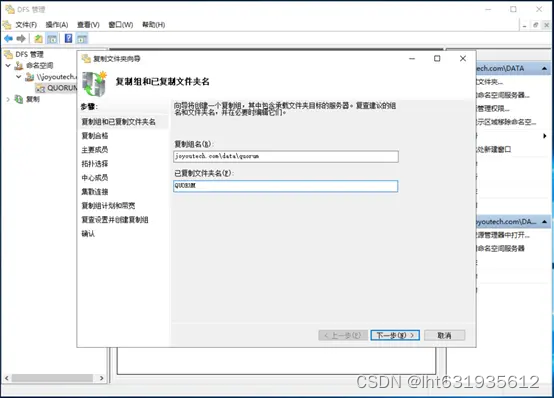

下一步
下一步

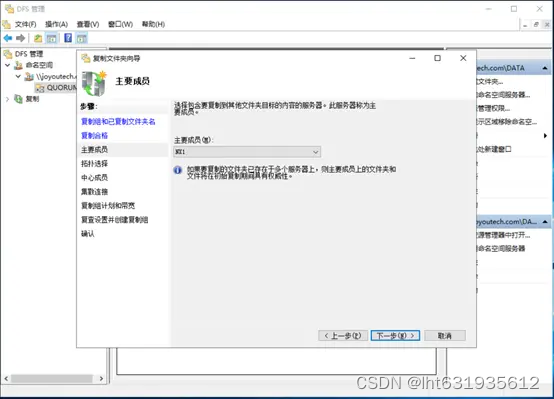

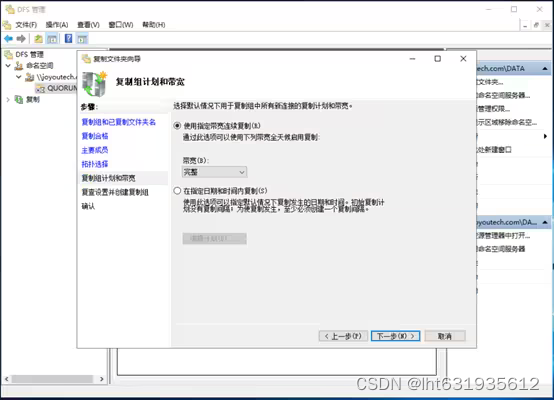

选择NX1为主要成员,下一步

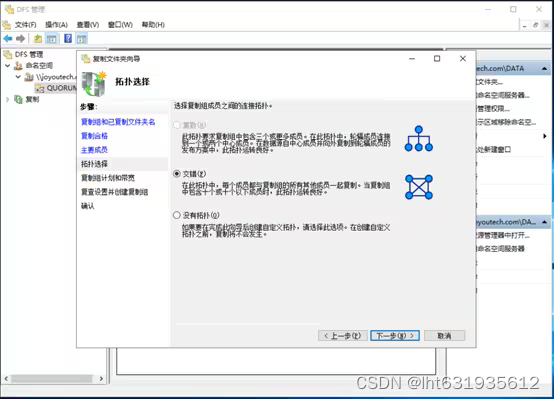

默认,下一步
默认,下一步

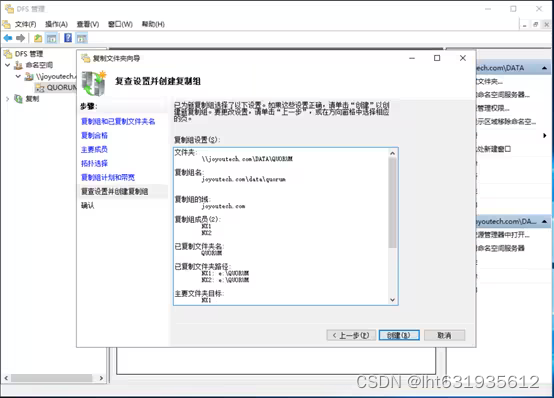

点击“创建”按钮

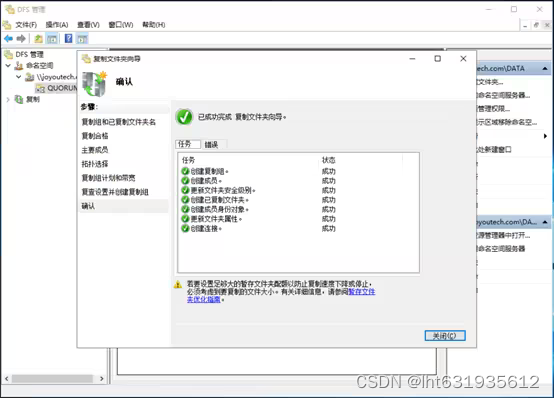

完成创建
五、创建集群
5.1、创建集群配置

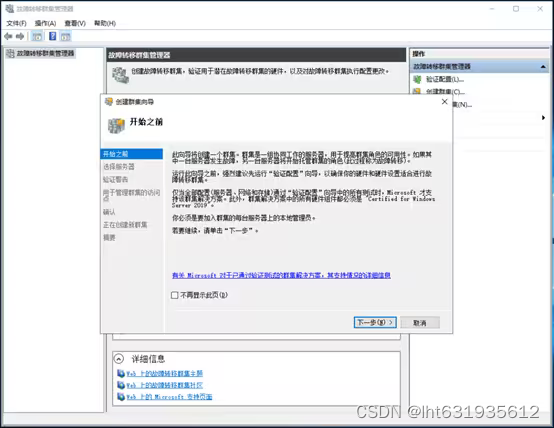

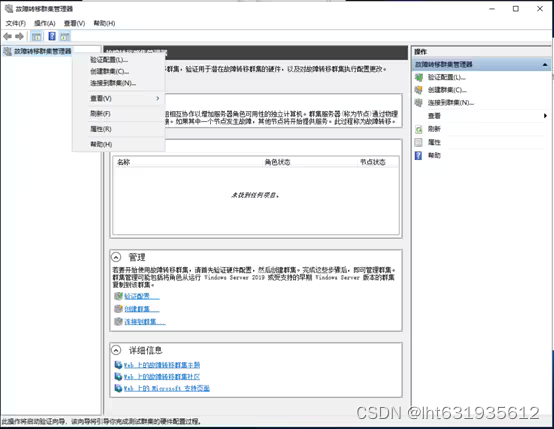

打开开始菜单“Windows管理工具”à“故障转移群集管理”,右键“创建集群”
点击“下一步”

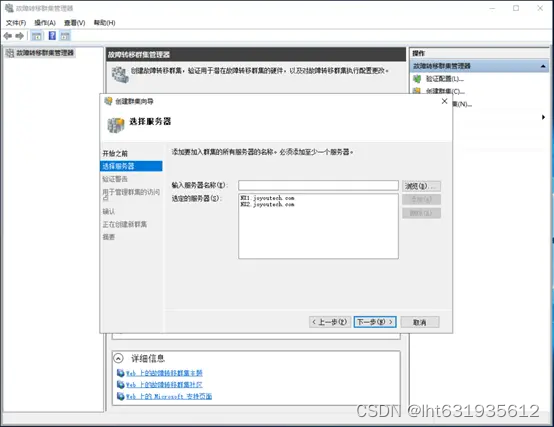

输入服务器名称,点击添加,将两台服务器添加到选定的服务器中

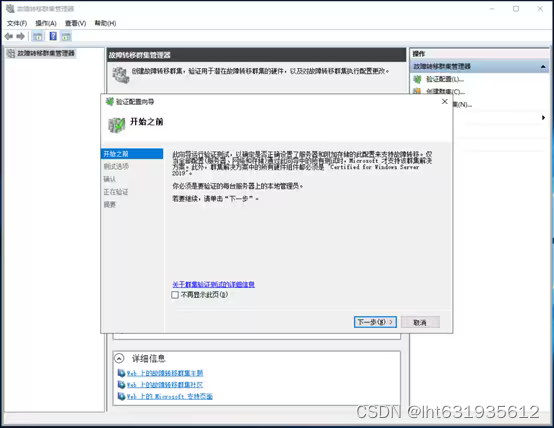

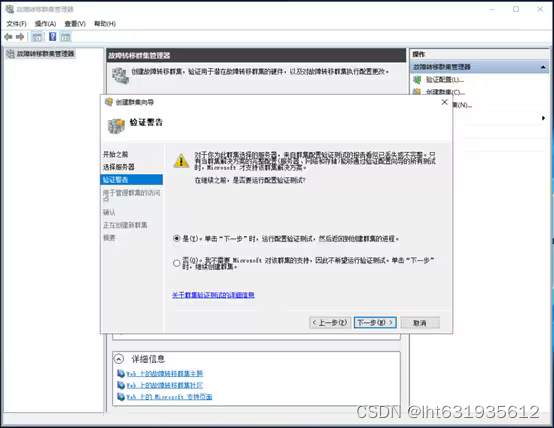

点击“下一步”运行测试
下一步

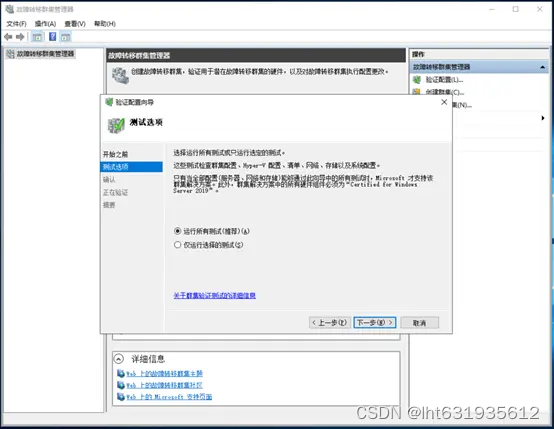

运行所有测试

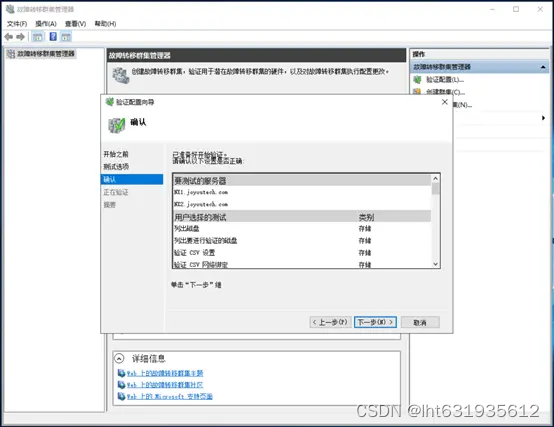

开始验证测试

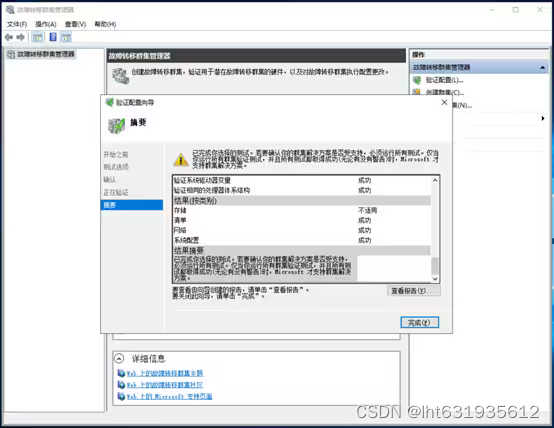

完成测试

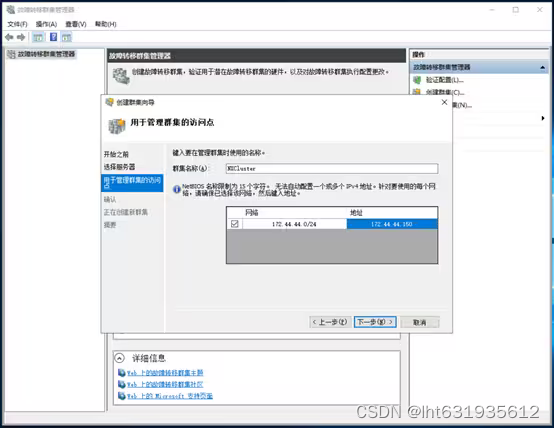

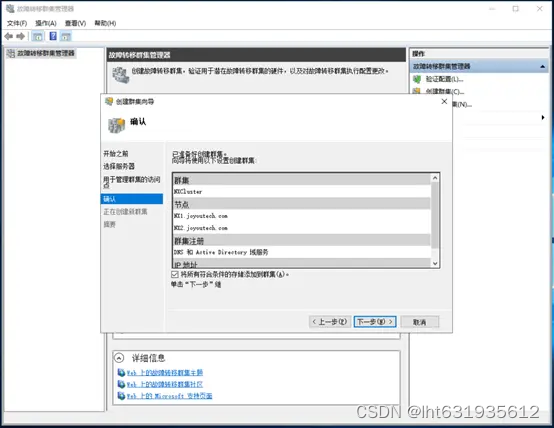

开始配置集群,输入集群名称和集群IP
下一步

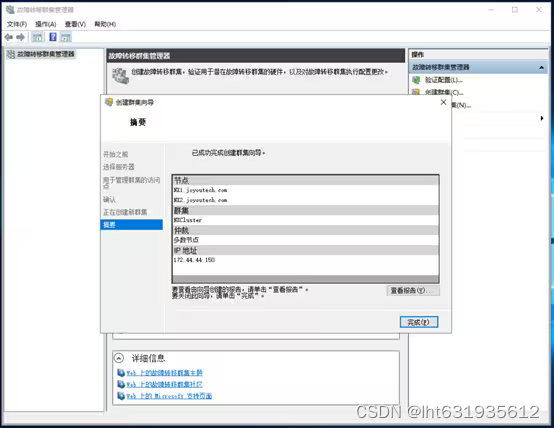

点击“完成”按钮,完成集群创建
5.2、添加仲裁盘

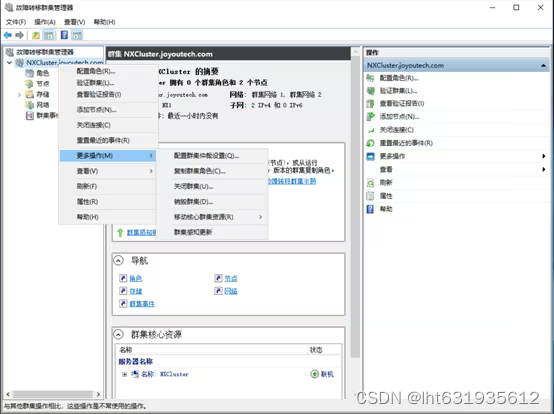

选择群集,右键“更多操作”à“配置群集仲裁设置”

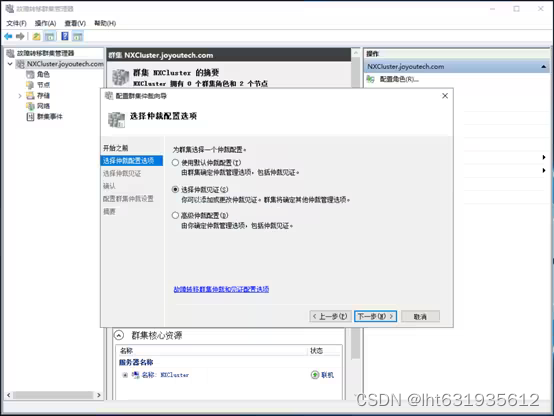

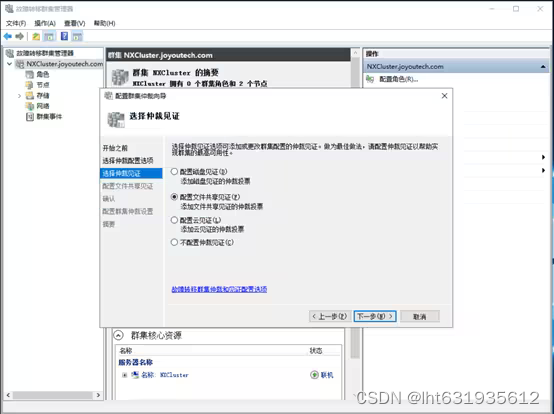

选择仲裁见证
选择配置文件共享见证

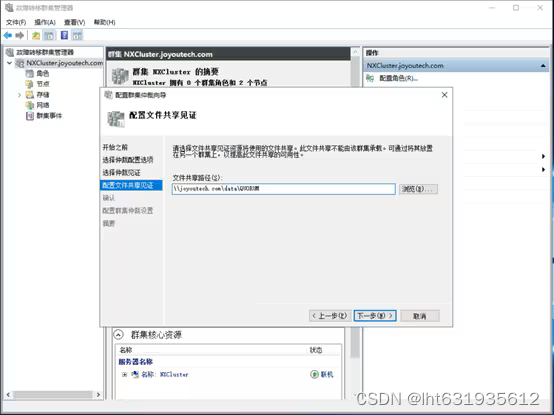

输入上一步创建的命名空间见证盘路径
注:此步骤手动输入。

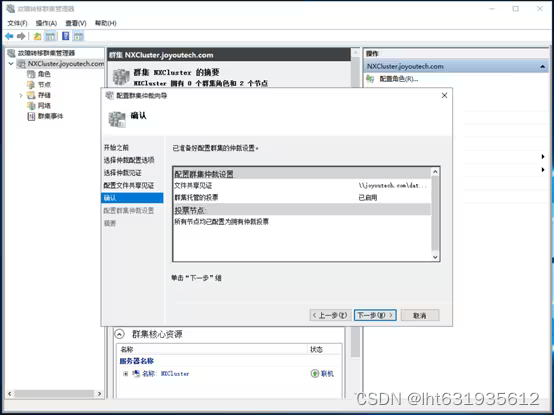

下一步

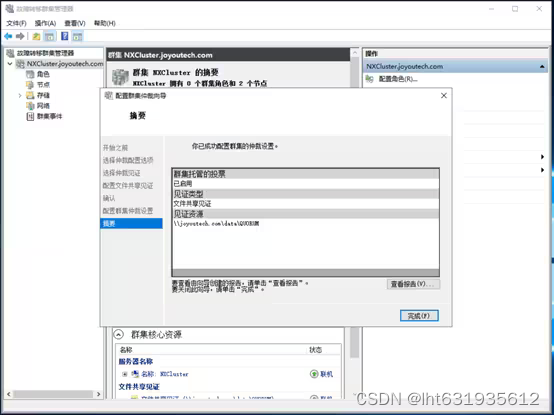

完成配置见证
