RA-UNet:用于在CT扫描中提取肝脏和肿瘤的一种混合深度注意力感知网络

论文地址：https://arxiv.org/abs/1811.01328
代码地址：https://github.com/RanSuLab/RAUNet-tumor-segmentation

目录

文章结构

问题动机

贡献

创新点

方法

网络总体结构

数据的预处理

RA-UNet 的结构

以U-Net作为基本结构

残差学习机制

注意力残差学习机制

损失函数

阶段一：使用 RA-UNet-I 进行肝脏定位

阶段二：使用 RA-UNet-II 进行肝脏分割

阶段三：基于RA-UNet-II的肿瘤提取

优化器

总结

文章结构

  1. 问题的背景与文章的贡献。

  2. 简要回顾了最新的自动化肝肿瘤分割方法。

  3. 详细介绍了这些方法，包括数据集、预处理策略、混合深度学习结构和训练过程。

  4. 对提出的方法进行了评估，报告了实验结果，并与其他一些方法进行了比较，并将方法扩展到了其他医学分割任务中。

  5. 给出了结论和下一步的工作。

问题动机

由于肝脏和肿瘤的异质和扩散形状，从CT图像中分割它们是具有挑战性的。

通常肝脏和肿瘤提取方法可以分为三类:手动分割、半自动分割和自动分割。手动分割是一种主观性强、可重复性差且耗时的方法。它在很大程度上依赖于人手工提取的可识别特征，并且需要具有高水平技术技能的人员来完成。半自动分割需要初始的人工干预，这可能导致偏差和错误。

为了加速和促进诊断、治疗计划和监测，并最终帮助外科医生切除肿瘤，有必要开发一种自动和精确的方法来从CT图像中分割肿瘤。

困难：大规模的空间和结构变化、肝脏与肿瘤区域之间的对比度低、噪声、部分体积效应、3D空间肿瘤特征的复杂性、附近器官之间的相似性。3D网络通常不像相应的2D网络那样有效和灵活，3D卷积的高计算成本和低效率，这使得2D网络扩展到3D网络是不切实际的。

为了解决这些问题，文章提出了一种混合残差注意力感知的肝脏和肿瘤提取神经网络RA-UNet，旨在以端到端的方式有效地从CT图像中提取肝脏和肿瘤的3D体积上下文特征。所提出的网络集成了残差U-Net架构和注意力残差学习机制，使得能够在深度网络上进行优化和性能改进。

贡献

  1. 通过堆叠注意力模块可以实现不同类型的注意力，从而使注意力感知特征可以自适应地变化。

  2. 使用 3D U-Net 作为基本架构来捕获多尺度注意力信息，并将低级特征与高级特征相结合。

  3. RA-UNET可以直接从3D数据中分割肝脏和肿瘤。

  4. 模型不依赖于任何预先训练的模型或常用的后处理技术。

创新点

  1. 大多数最新的CNN架构，都使用来自3D图像的2D切片来执行分割任务。没有考虑器官的空间结构组织，没有充分利用体积信息。RA-UNet直接使用3D图像进行分割。

  2. 首次在医学影响分割任务中实现注意力残差机制

方法

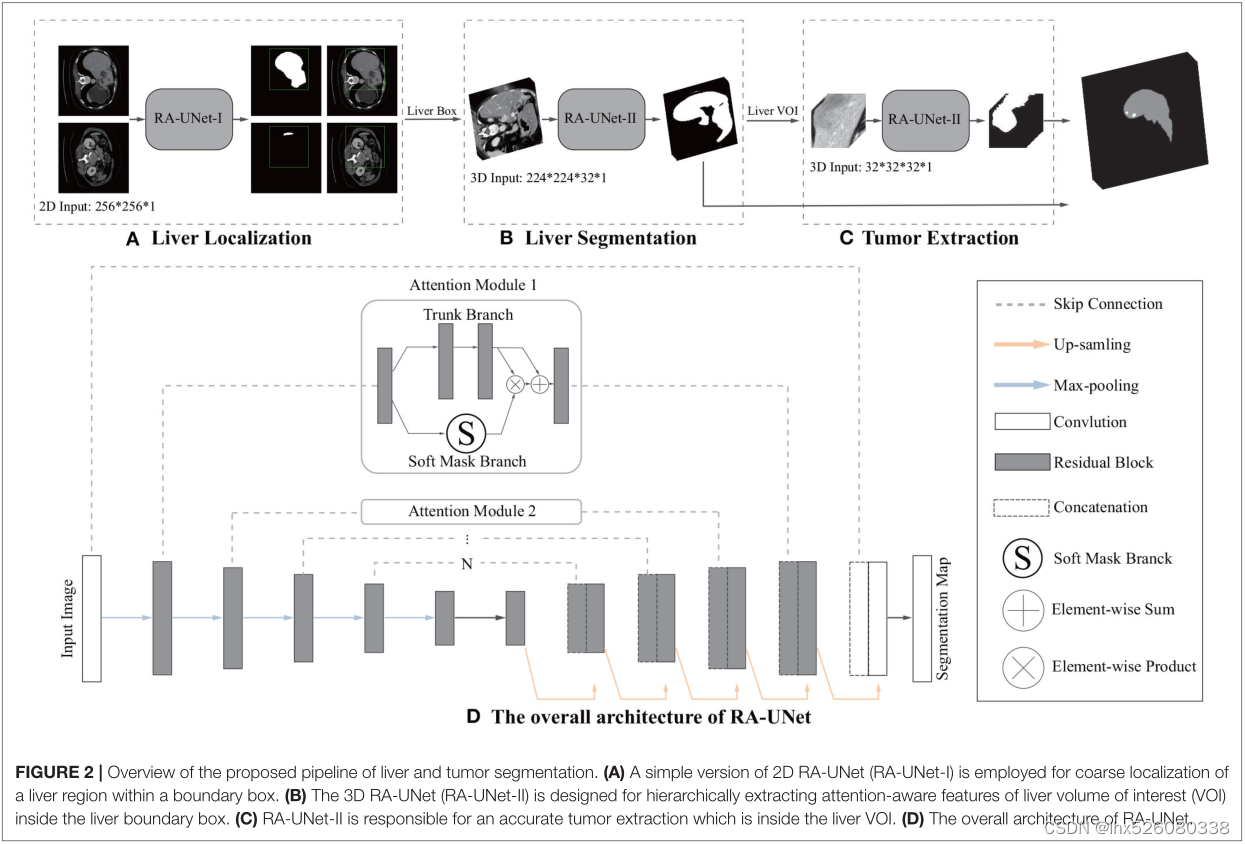

网络总体结构

包括三个主要阶段，依次提取肝脏和肿瘤。

  1. 为了减少整体计算时间，使用名为RA-UNET-I的2D剩余注意力感知U-Net(RA-UNET-I)来获得粗略的肝脏边界框。

  2. 对3D RA-UNET进行训练，以获得精确的感兴趣区域(volume of interest , VOI)。

  3. 将得到的肝脏VOI送到第二个RA-UNET-II来提取肿瘤区域。

数据的预处理

HU值设置为-100~200，对加窗后的数据进行了零均值归一化和最小最大归一化。

RA-UNet 的结构

以U-Net作为基本结构

包含编码器和解码器两部分。编码器提取不同层次的特征，解码器接收具有不同复杂性的特征，并以从粗到细的方式重建特征。通过编码器部分和相应的译码部分引入了远程连接，使得编码器的不同层次特征可以合并到译码部分，从而使网络更加精确和可扩展。

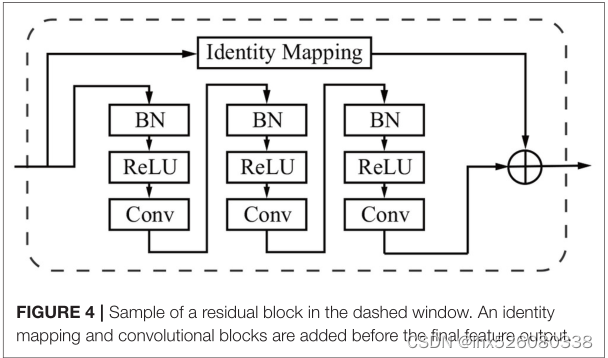

残差学习机制

在反向传播中，残差网络的梯度是累加，避免了梯度消失的问题。

每个残差块由批归一化(BN)层、激活(RELU)层和卷积层组合而成。除了第一和最后一层(图2D)之外，其余的块被堆叠起来，以释放深度神经网络的能力。

残差单元可以直接将特征从早期卷积传播到晚期卷积，从而提高模型的性能。

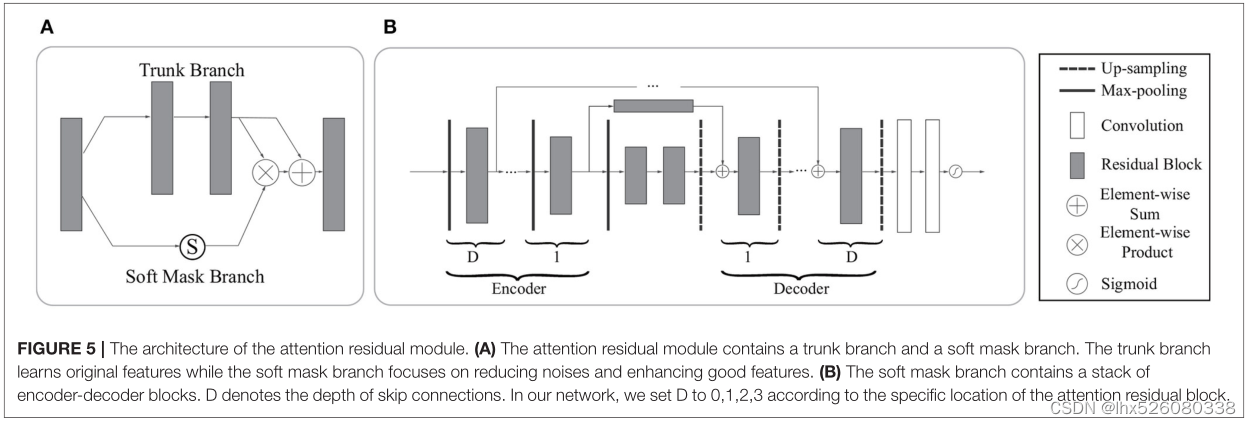

注意力残差学习机制

注意力残差机制将注意力模块分为主干分支和软掩码分支，主干分支用于处理原始特征，软掩码分支用于构造恒等映射。

软掩码分支中的编码器包含最大池操作、残差块和连接到相应解码器的远程残差块，其中在残差块和上采样操作之后执行逐元素求和。在软掩码的编码器和解码器部分之后，添加了两个卷积层和一个 Sigmoid 层以对输出进行归一化。

在注意力残留机制中，它旨在增强良好的特征并减少来自主干分支的噪声。

一般来说，注意力残差机制可以通过主干分支保留原始特征信息，通过软掩模分支关注那些肝肿瘤特征。

损失函数

采用Dice损失函数。

阶段一：使用 RA-UNet-I 进行肝脏定位

目的：降低通过 RA-UNet-II 精确分割肝脏和肿瘤的计算成本。

将切片下采样到256 * 256，使用2D版本的RA-UNet初步分割得到每个切片上的肝脏边界框，再使用3D连通域标记方法标记，取最大的区域，并在xyz轴方向上扩展了 10 个像素（为确保包括整个肝脏区域），获得肝脏的3D边界框，最后将图像插值到512 * 512。

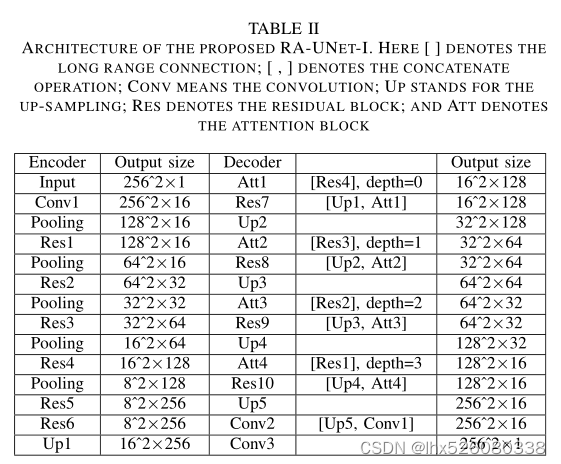

RA-UNet-I网络结构：

阶段二：使用 RA-UNet-II 进行肝脏分割

将 x-y 平面中的肝脏边界框插值到 224×224，并在 z 方向连续随机选取 32 个切片以形成训练补图像块。在每个 CT 块上使用 RA-UNet-II 以按顺序生成 3D 肝脏概率块。然后，我们对这些概率块进行插值和堆叠，以恢复到边界框的原始大小。

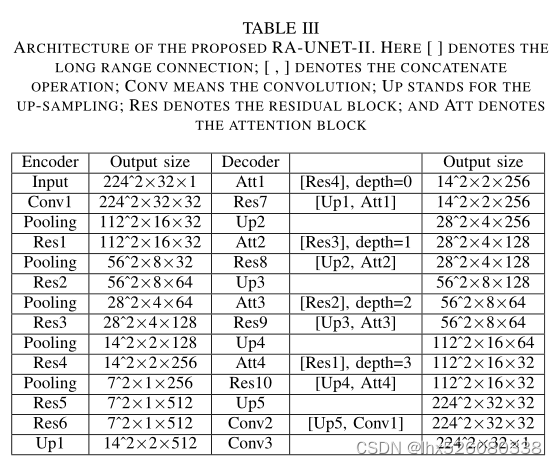

RA-UNet-II网络结构：

阶段三：基于RA-UNet-II的肿瘤提取

未进行插值和大小调整，以免丢失小病灶。为了确定patch size，将patch size分别设置为32×32×32、64×64×32和128×128×32来测试肿瘤分割的性能。结果表明，128×128×32 块大小的数据实现了最佳的肿瘤分割性能。在肿瘤以及周围的非肿瘤区域都选取图像块进行训练，以解决数据不平衡问题并学习更有效的肿瘤特征。在合并的 VOI 上使用投票策略以产生最终的肿瘤分割。最后，过滤掉不在肝脏区域的体素。

优化器

使用Adam优化器，初始LR为 0.001，β1=0.9，β2=0.999。

总结

文章提出一种名为RA-UNet的3D混合残差注意感知的分割方法，以精确提取感兴趣的肝脏体积(VOI)并从肝脏VOI中分割肿瘤。RA-UNet以3-Unet作为基本体系结构，然后结合不同层次的特征图提取上下文信息。利用残差和注意力相结合的分割网络-RA-UNet，包括三个阶段：使用RA-UNet-I 进行肝脏定位、使用RA-UNet-II进行肝脏的精确分割和 使用RA-UNet-II 分割肿瘤部分。堆叠注意力模块解决了梯度消失的问题，使得网络能够变得更深，通过残差学习使得注意力特征图自适应变化。得到的分割模型泛化能力较强，在另一个肿瘤分割数据集中也有很好的表现。
