基于inp文件的abaqus有限元分析

#对已经处理好的inp文件进行最基础的有限元分析#

前处理可以参考https://blog.csdn.net/lhxzs123/article/details/134257096?spm=1001.2014.3001.5502

1 inp文件的导入

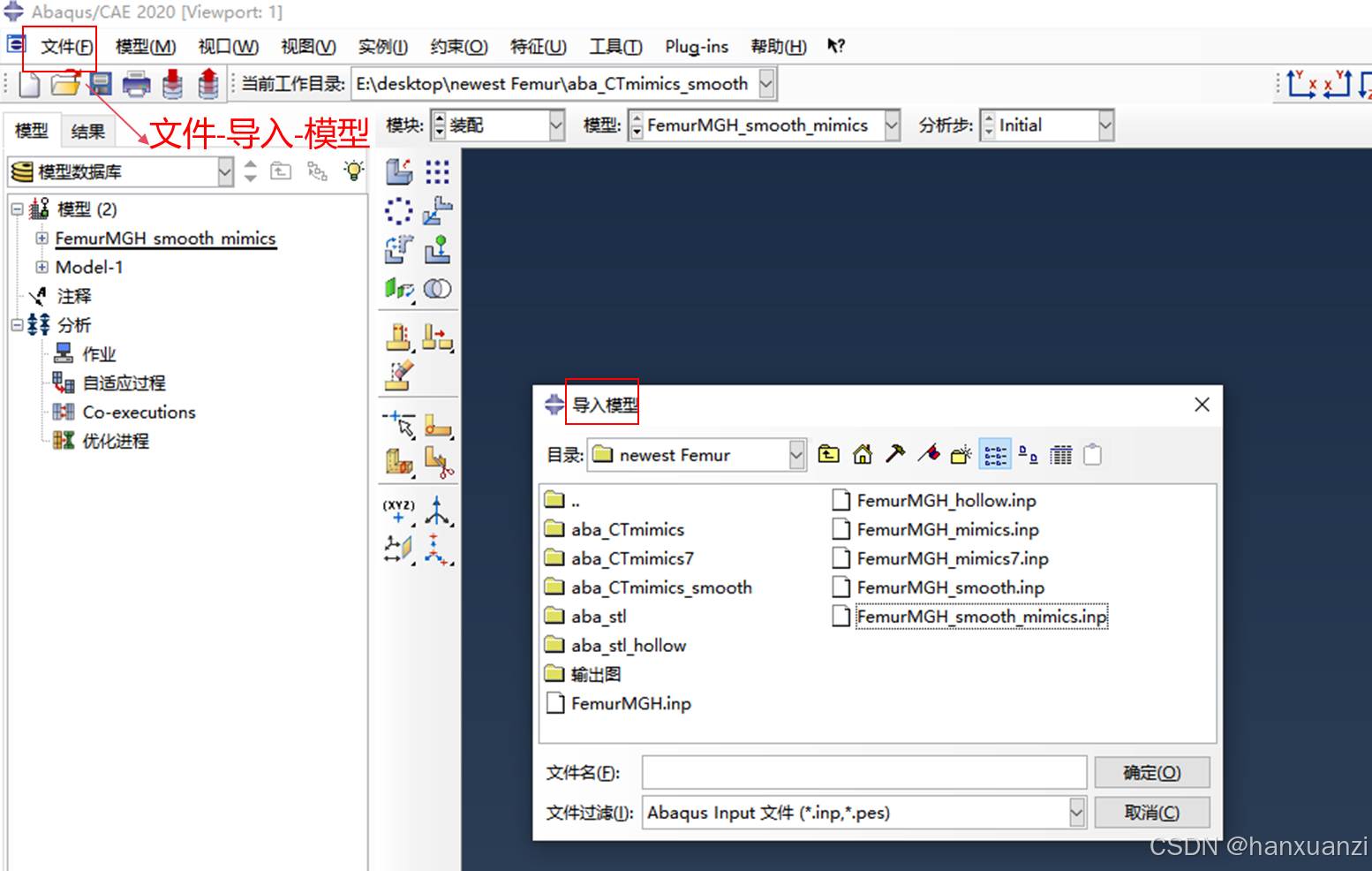

打开abaqus软件，按照图中步骤导入inp文件

2 材料赋予

本文中示例的inp已经在外部赋予材料，赋予材料的部分读者可以参考：https://blog.csdn.net/Bob__yuan/article/details/88057286中的”2）Property“。

3 创建分析步

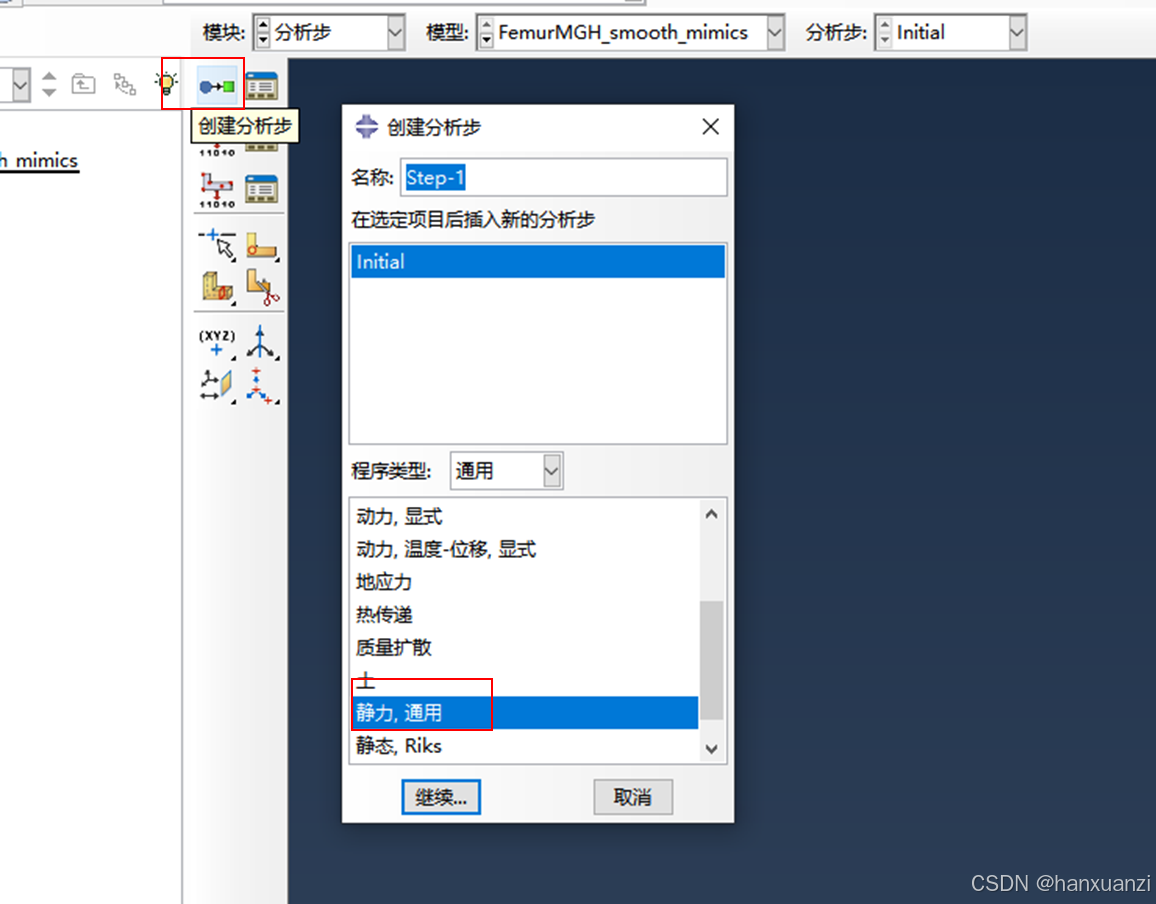

最简单的创建分析步的方法，都是默认参数

4 相互作用

本节从施加载荷的区域节点与施加边界约束的区域节点的选取与操作展开

4.1 耦合载荷施加区域

本文中的载荷施加的方式是通过一个参考点来耦合某一区域的表面节点，再在参考点上施加所需的载荷（力）。

4.1.1参考点的选取

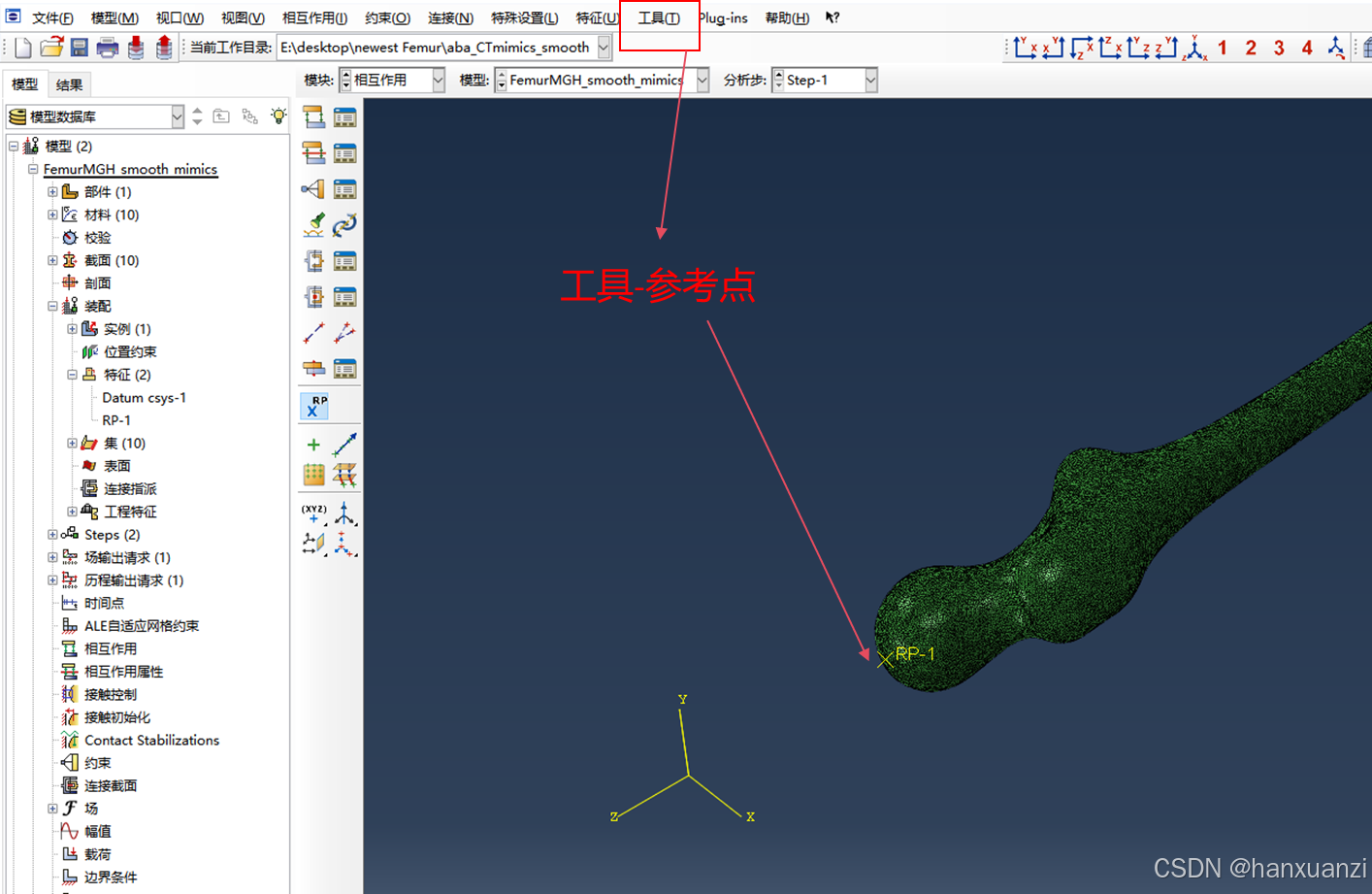

首先，按照下图设置好参考点的位置

4.1.2耦合区域的选择

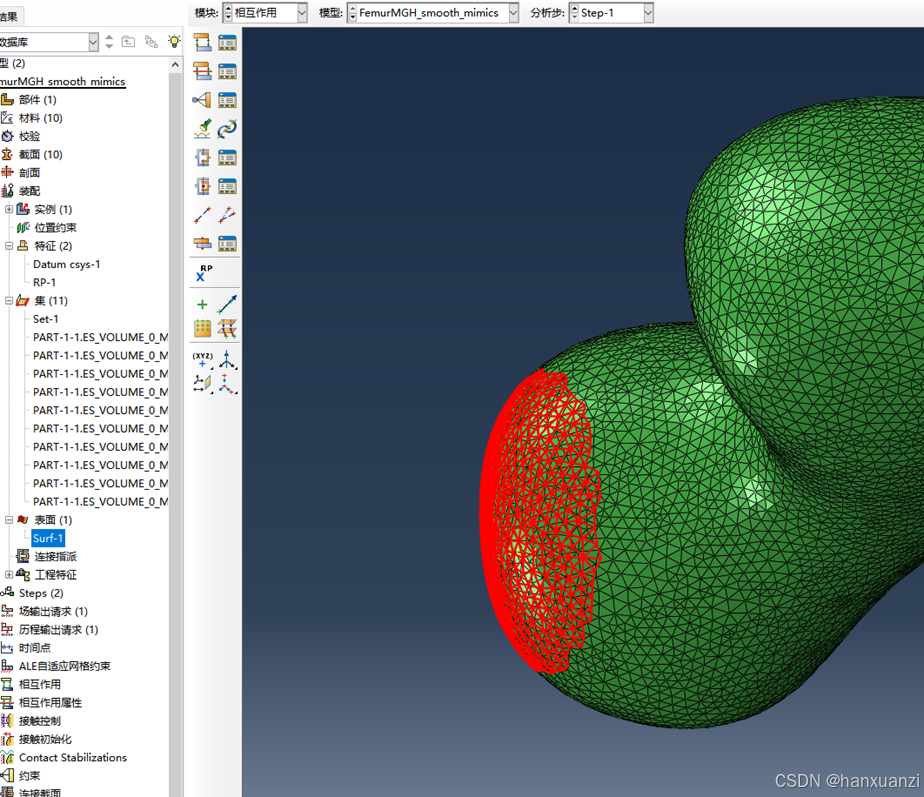

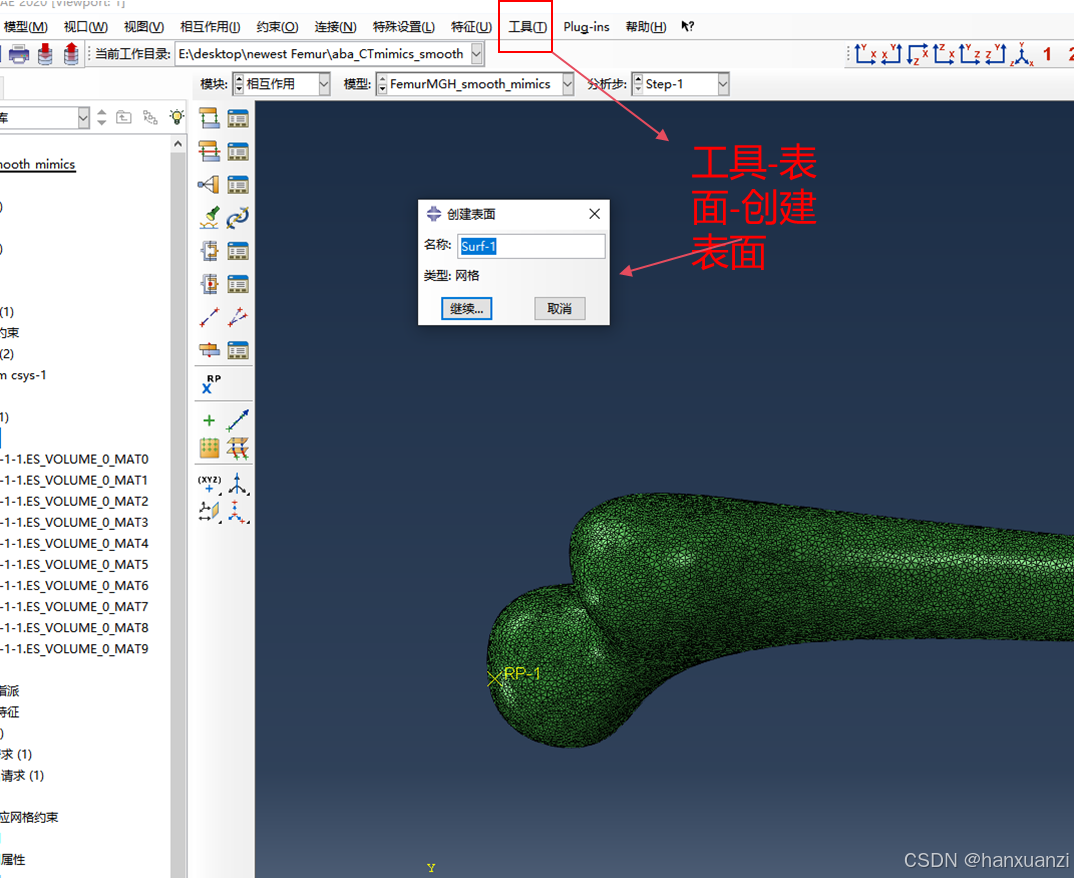

接着，我们选取上述参考点所需要耦合的节点区域，按照下图方式创建表面，因为工程实际情况中，载荷都是从表面施加。此外，也不一定是要创建表面集，也可以创建结点集，然后只选择表面区域的节点，道理是一样的。

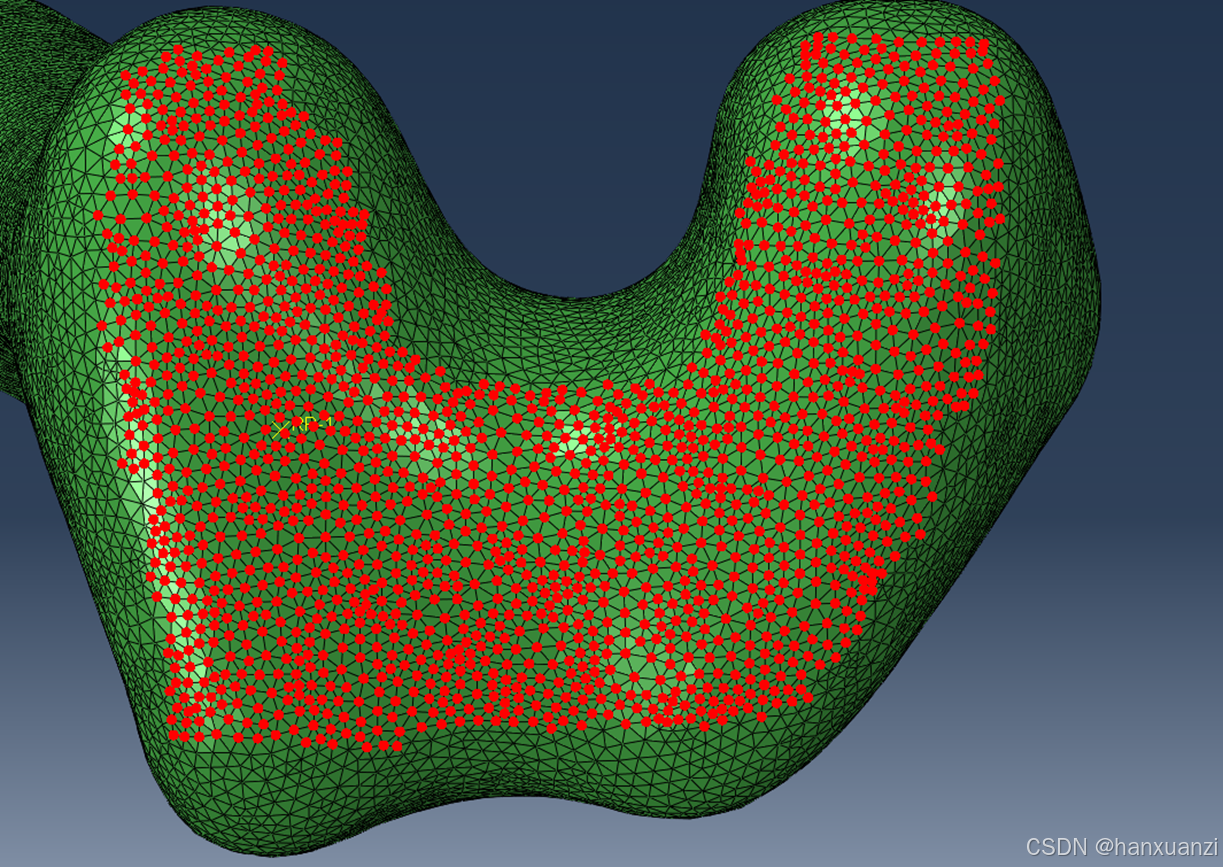

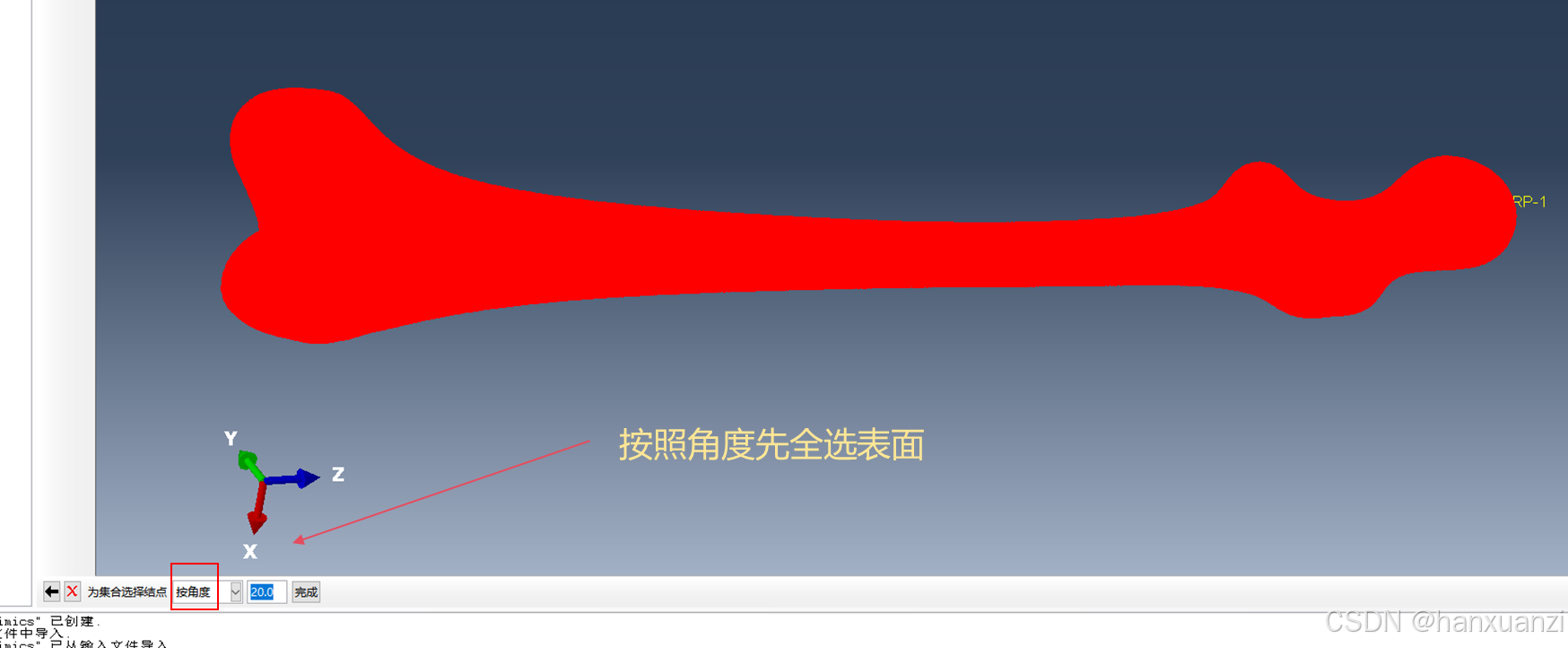

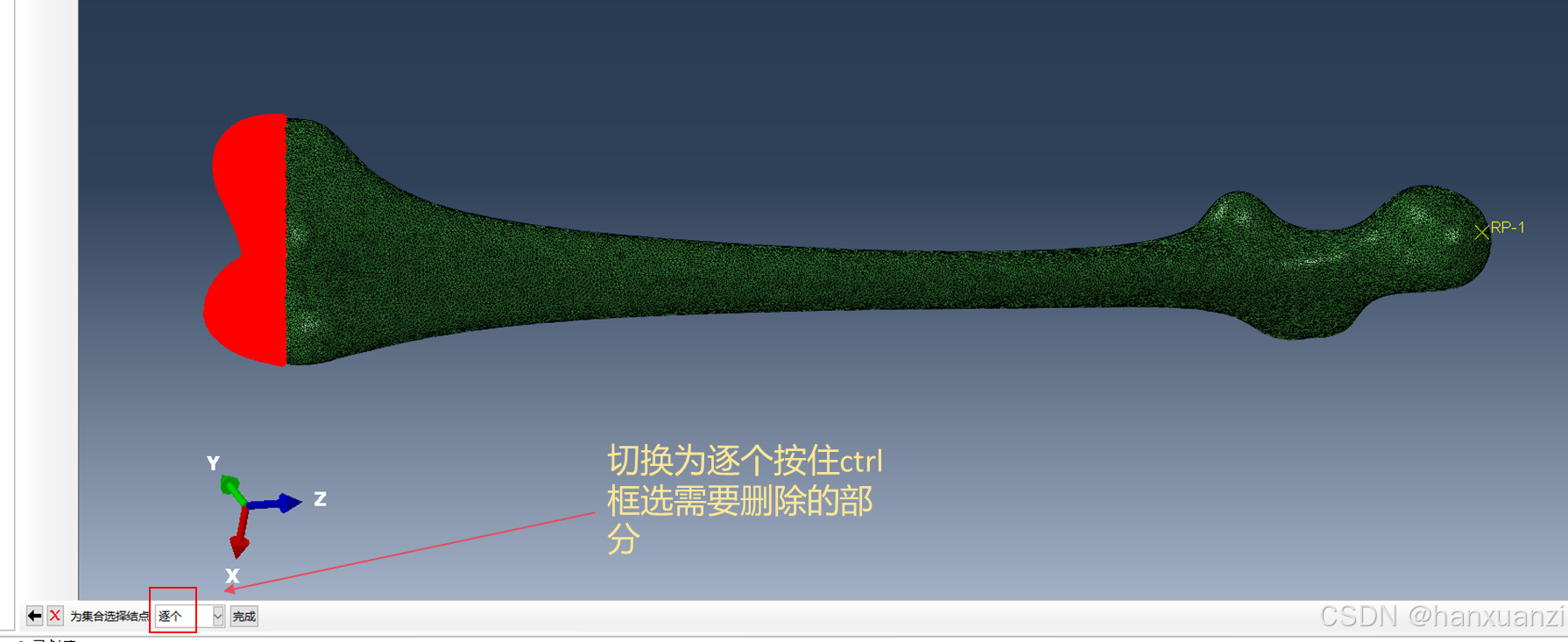

接着，我们可以根据”按角度选取”节点集合，按住“ctrl”键可以删改节点区域，最终我们选取好我们需要耦合的节点区域，如下图所示

4.1.3参考点与区域耦合

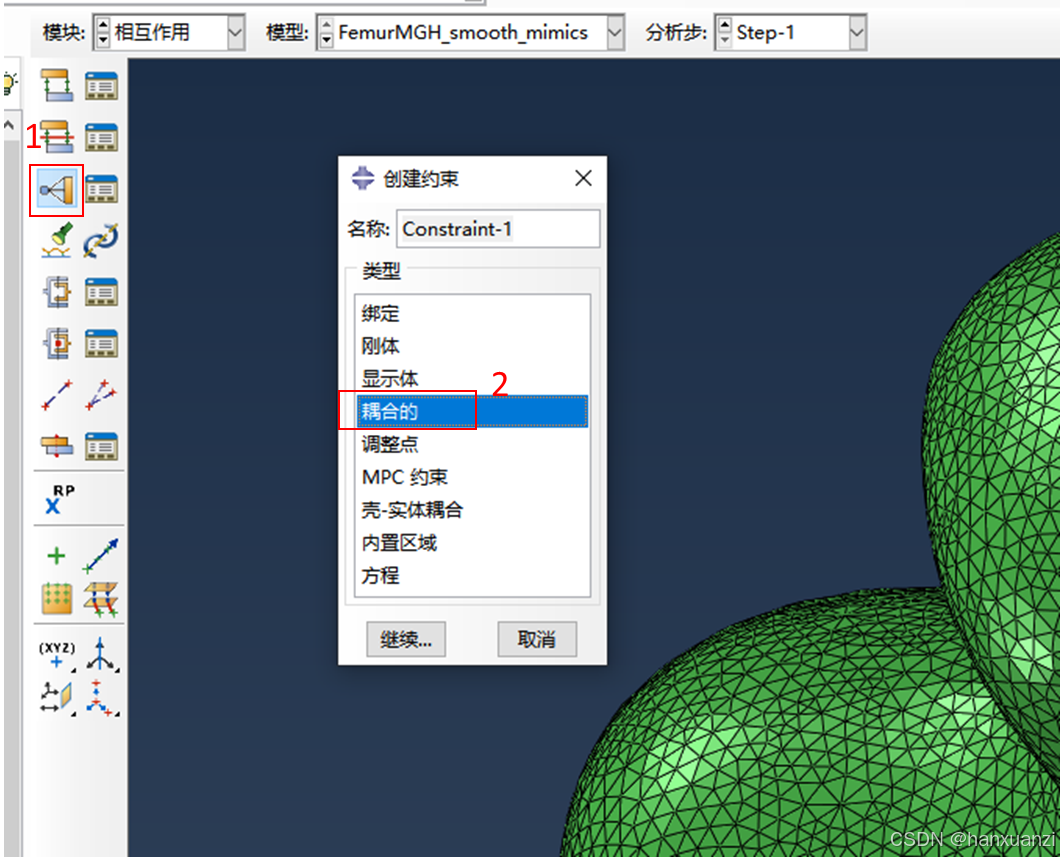

我们首先在相互作用模块下，如下图所示准备创建一个耦合的约束

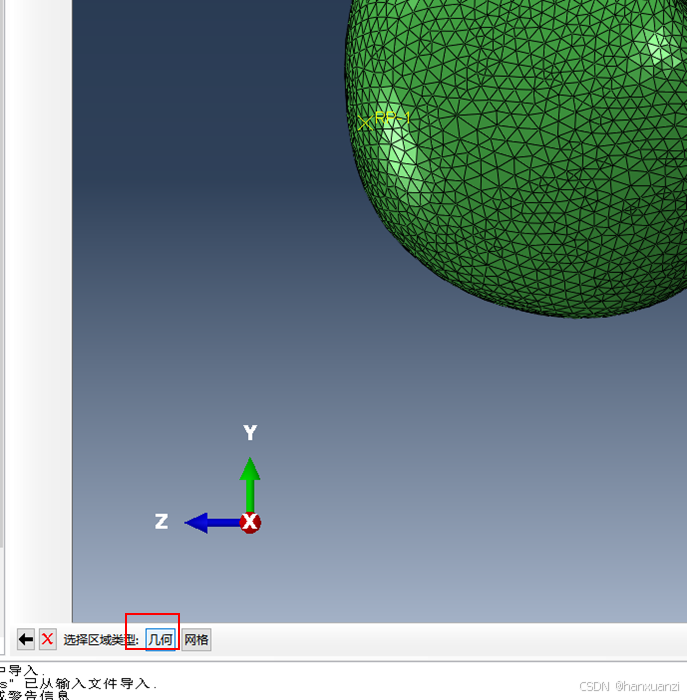

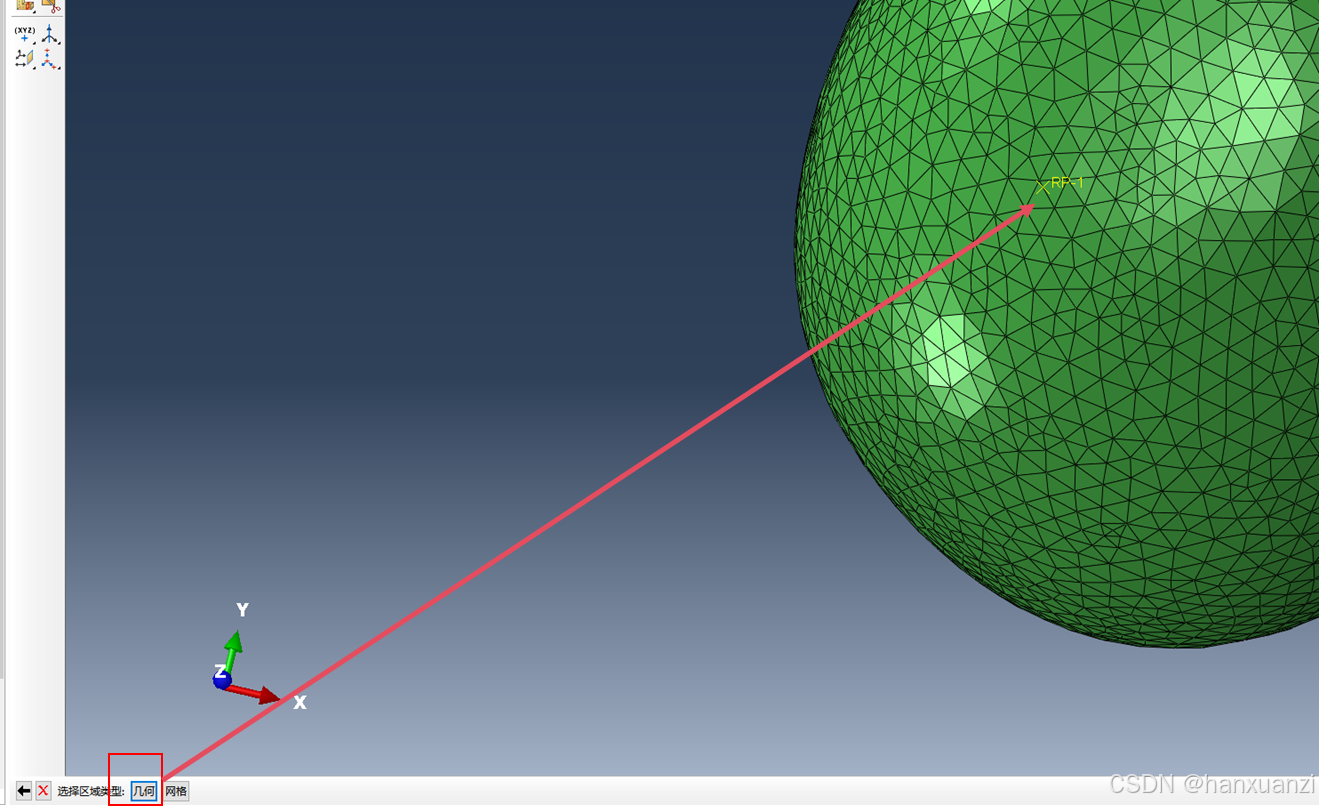

1.接着在左下角出现的选择区域类型中选择“几何”（因为上述中设置的参考点是一个几何参考点）

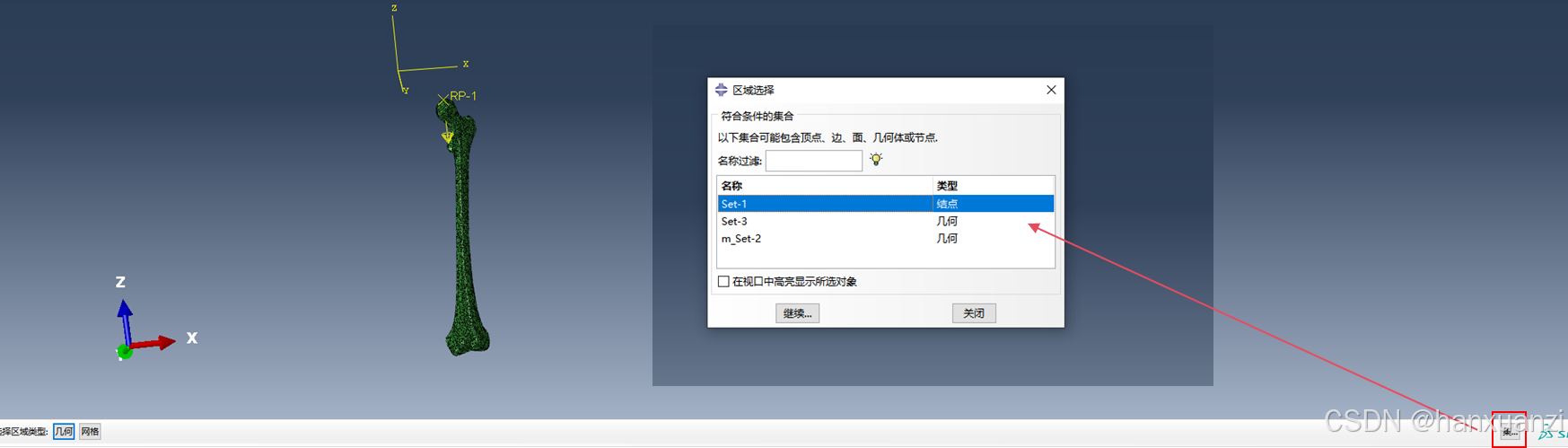

2.接着可以看到跳出来一个“选择约束控制点”，我们就用鼠标点击上述设置的参考点后再点击中键确认了我们的控制点

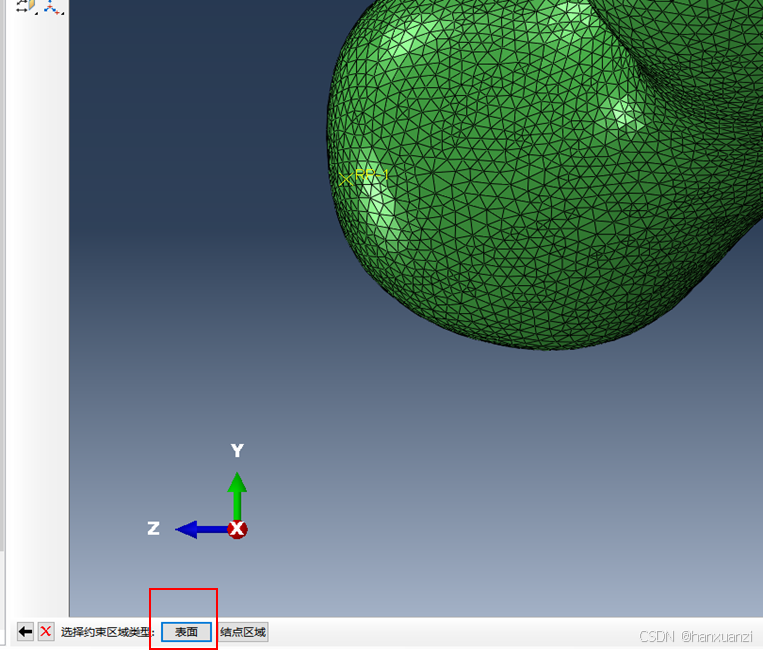

3.接着我们可以看到左下角显示选择约束的区域类型，因为我们上述设置的是“表面”类型，所以我们点击“表面”

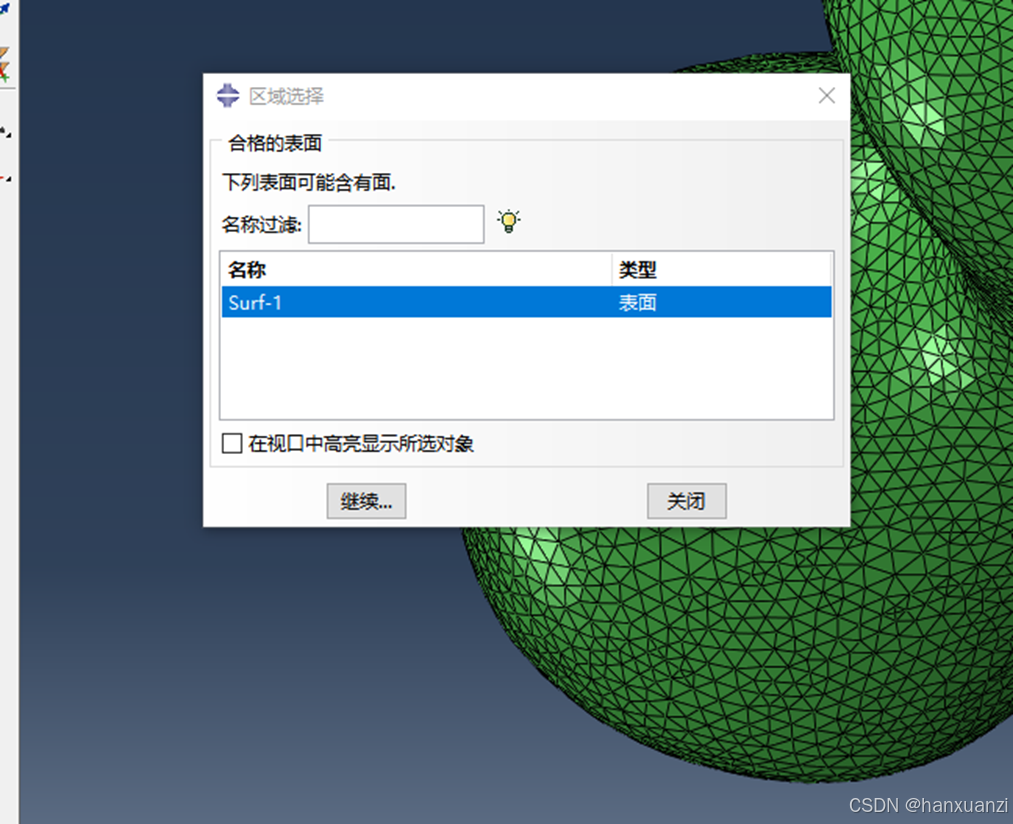

4.上述中我们也为表面创建了一个集（可以认为是区域的名字，或者一个封装的概念），所以我们可以在下一步点击右下角的“表面”，就会弹出所有的表面集合，选中我们需要的即可（按照步骤目前只有一个集）

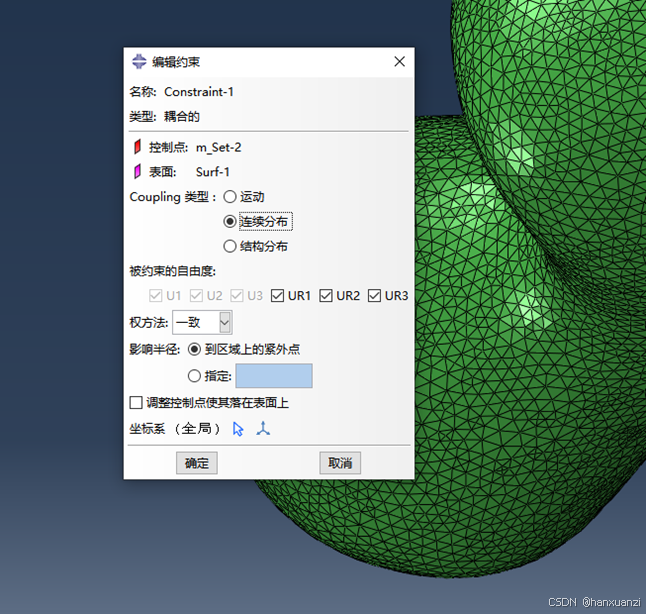

5.选中表面以后点击“继续”，我们在分布中选择连续分布，点击“确定”就算完成

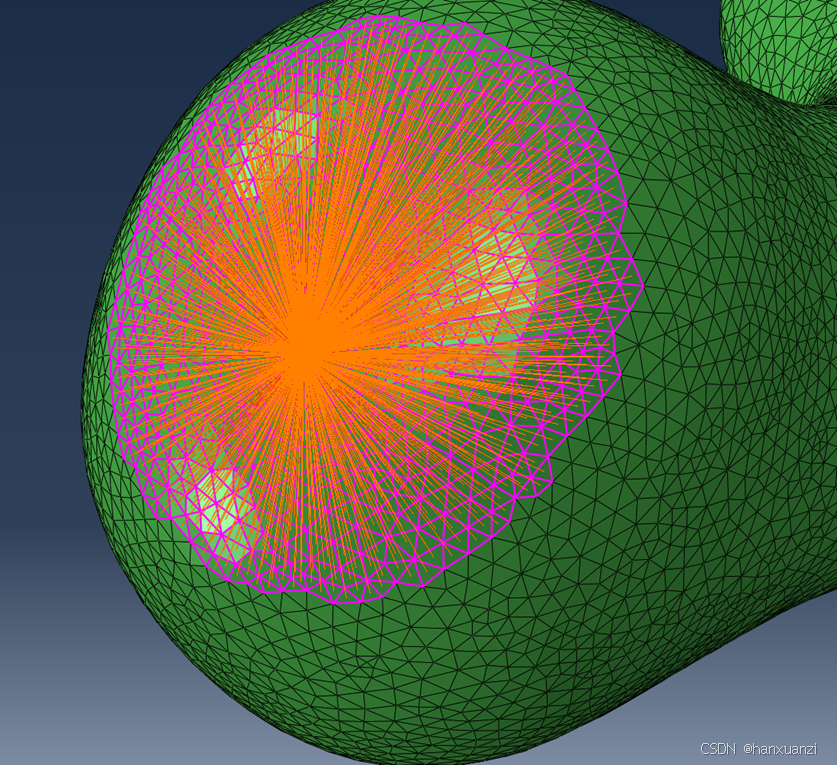

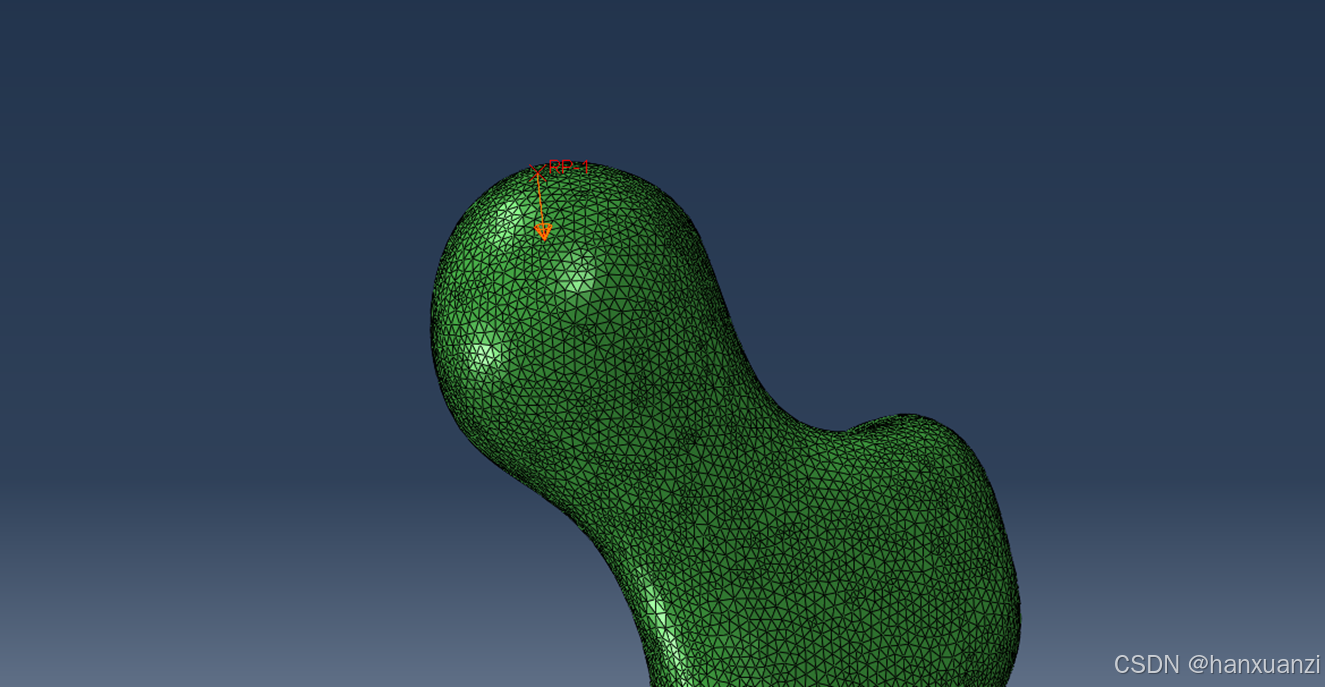

6.简略图片过程以及最终效果如下所示

4.2 创建需要施加边界条件的集

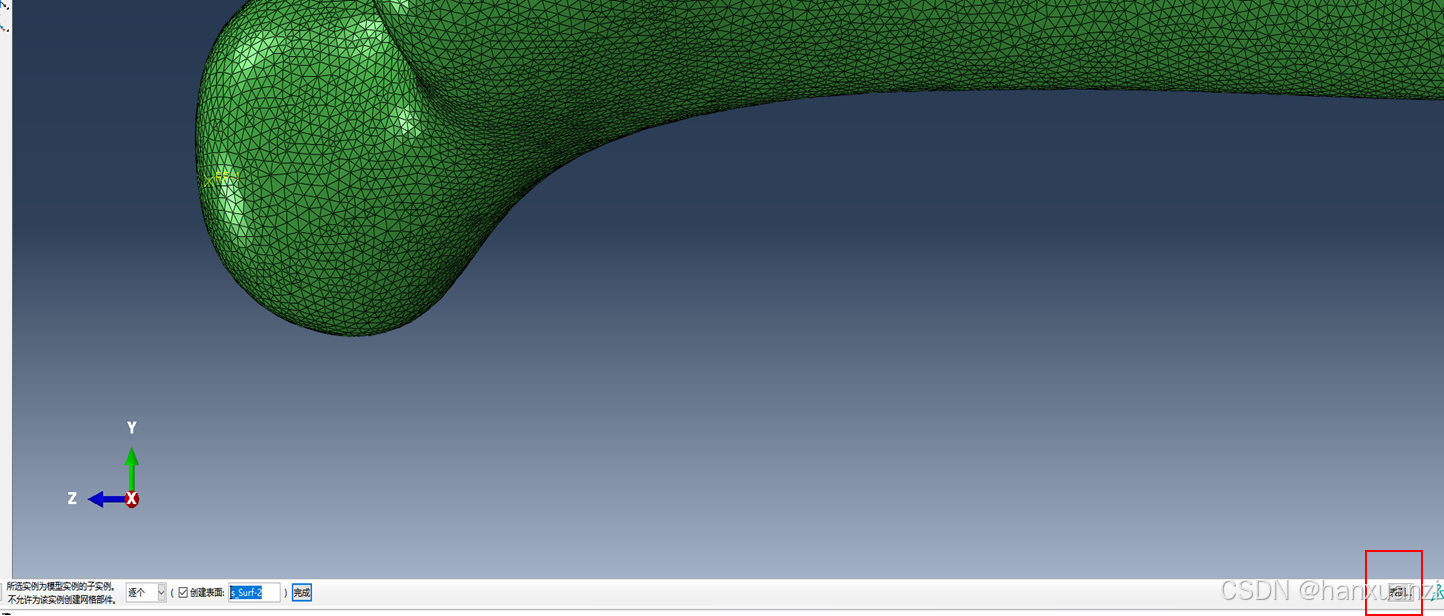

如下所示创建需要施加边界条件的节点集

5 载荷与边界条件施加

这一步对上述的4.1中的参考点施加载荷（力），对4.2中的结点集施加边界条件

5.1施加载荷

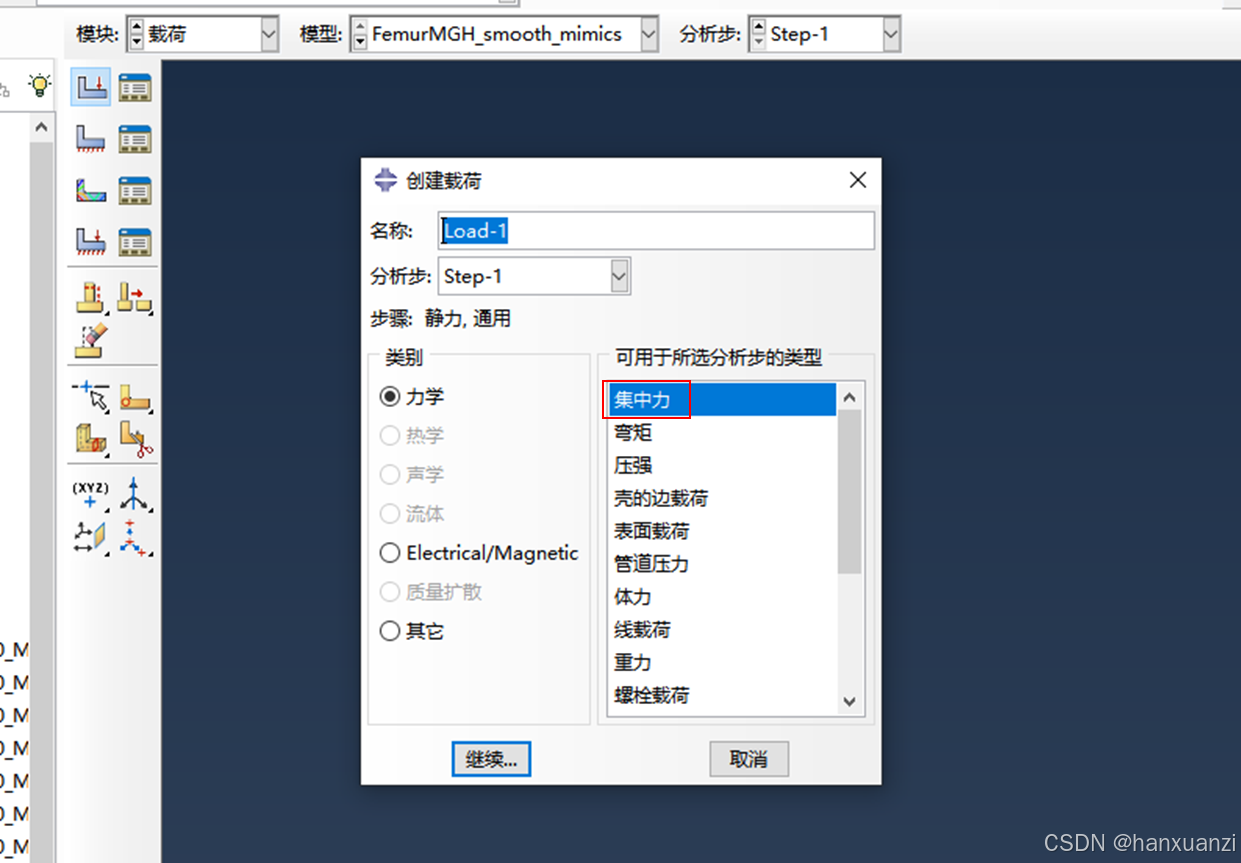

切换到载荷模块。操作如下所示

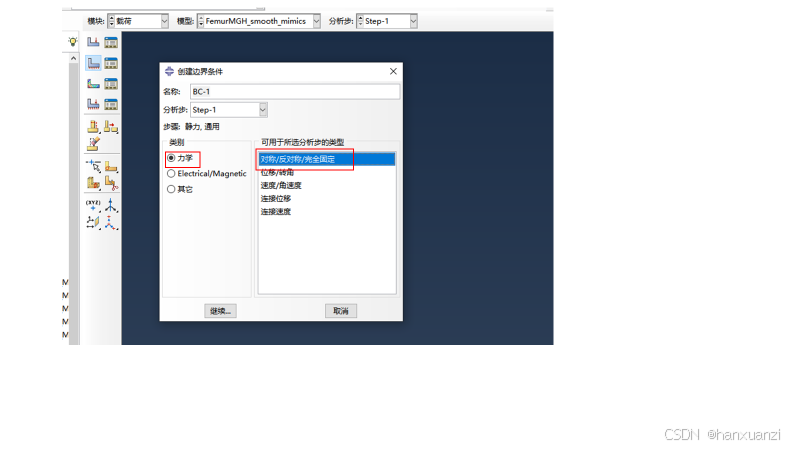

5.2施加边界条件

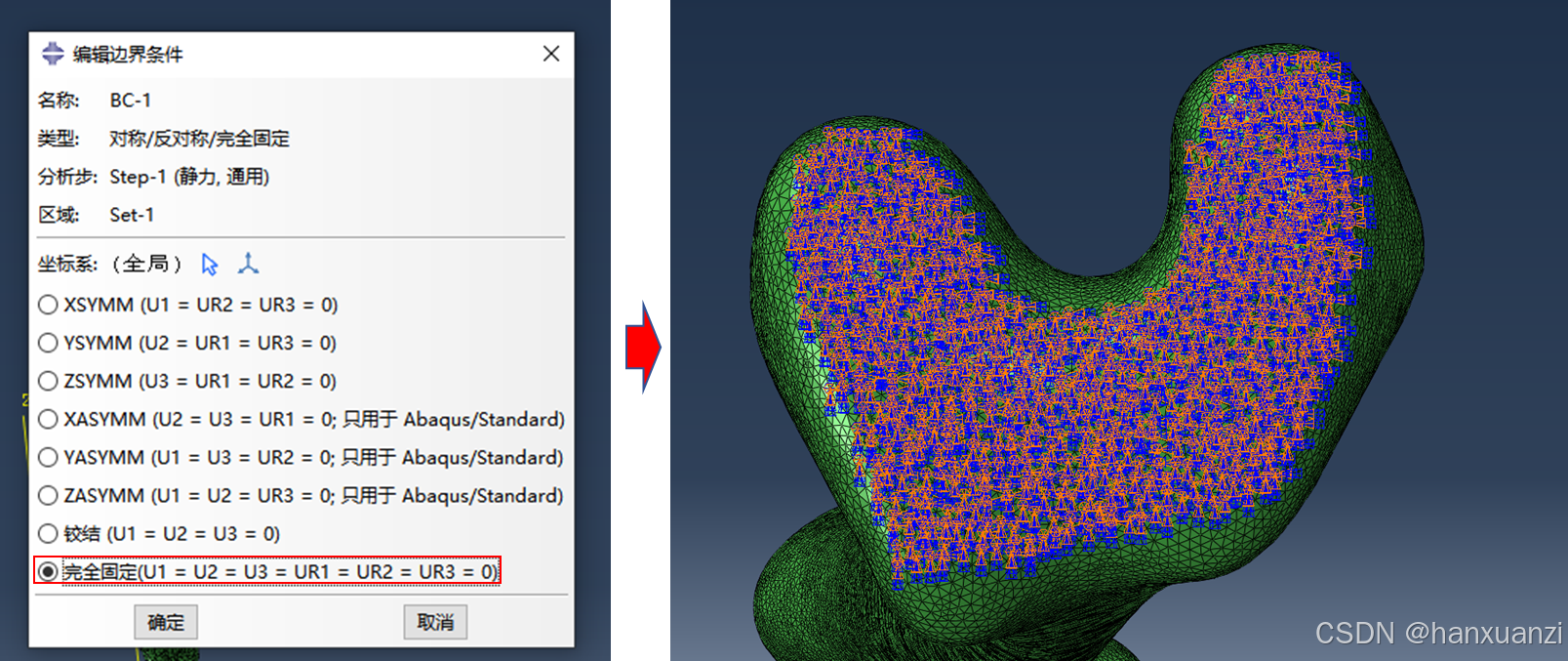

可以是完全固定，或者在平行载荷的方向不固定（例如载荷平行Z轴，那么可以设置为ZSYMM）

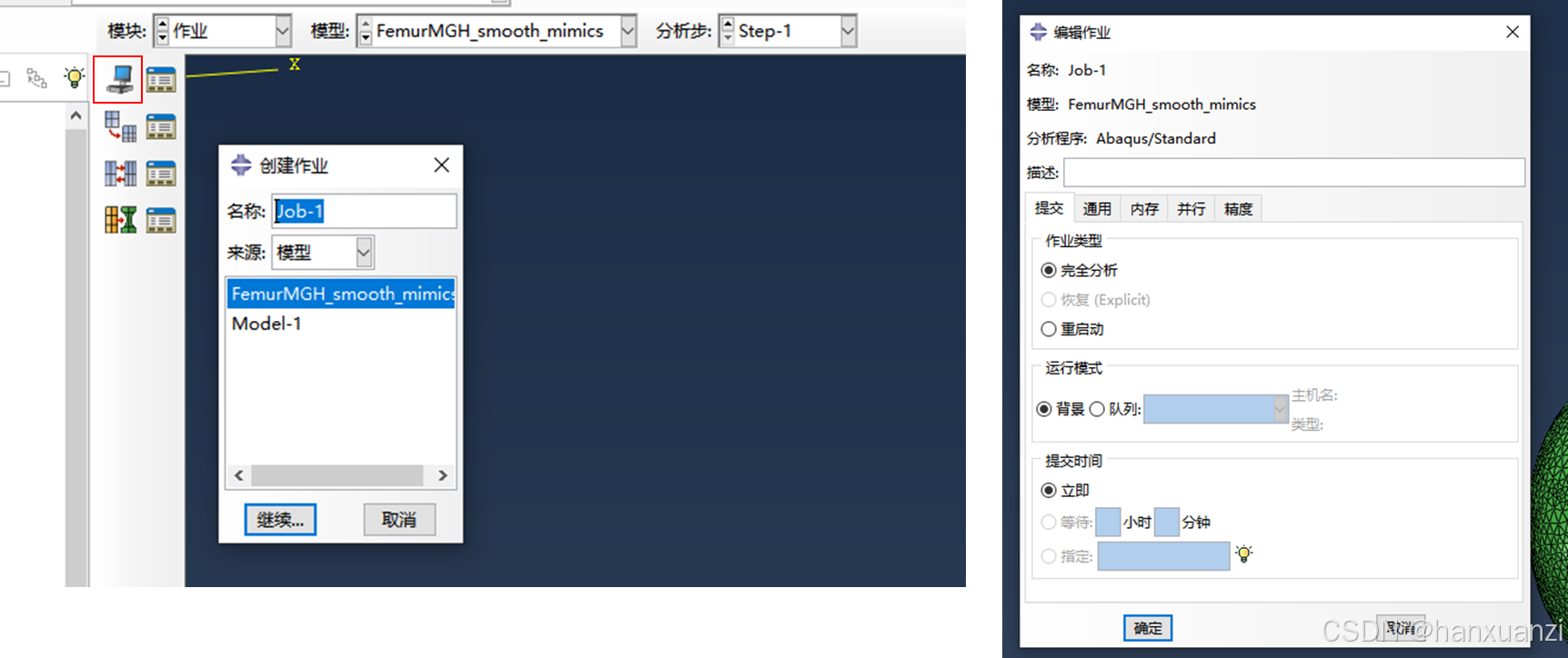

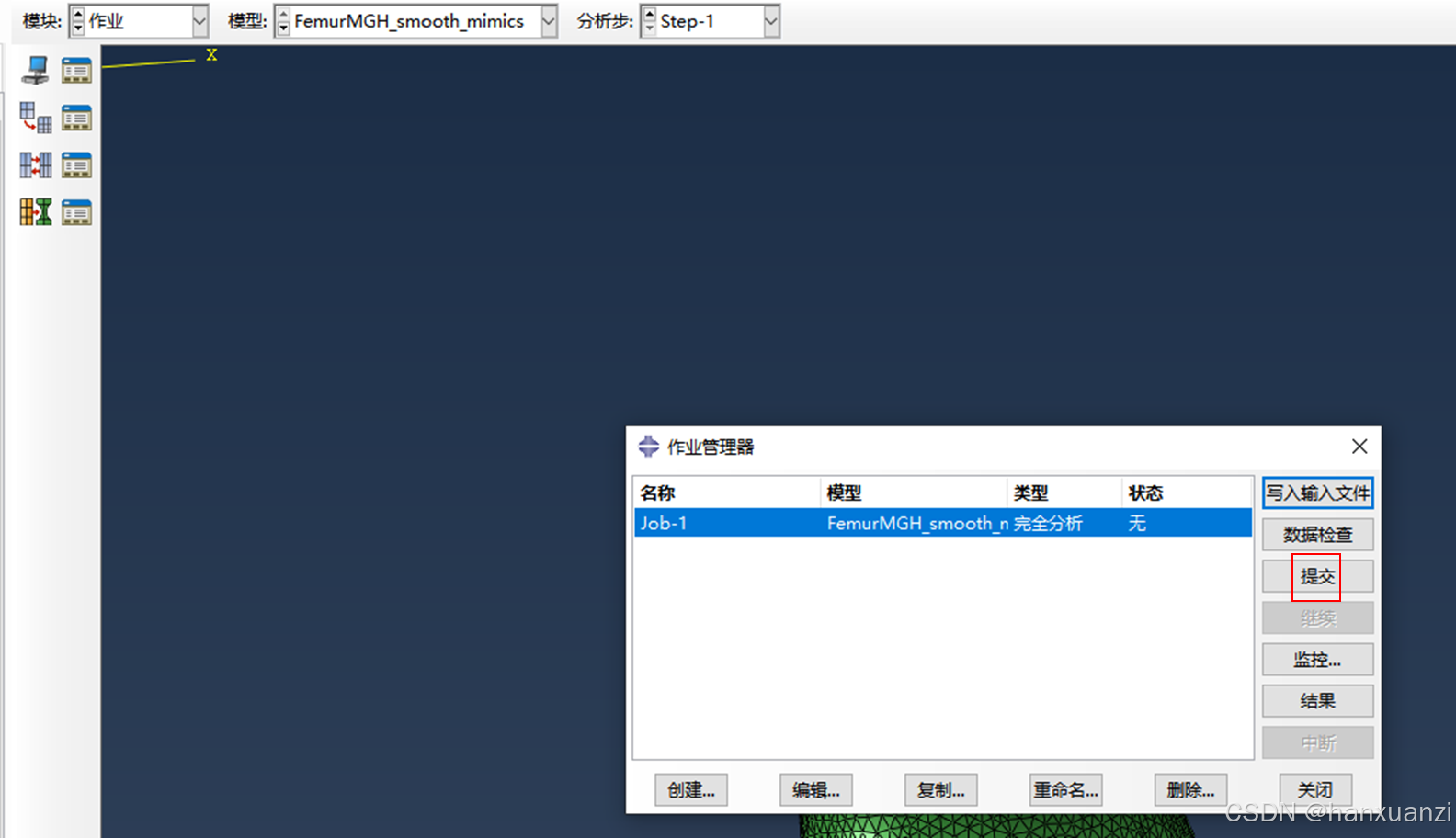

6 作业

7 结果可视化

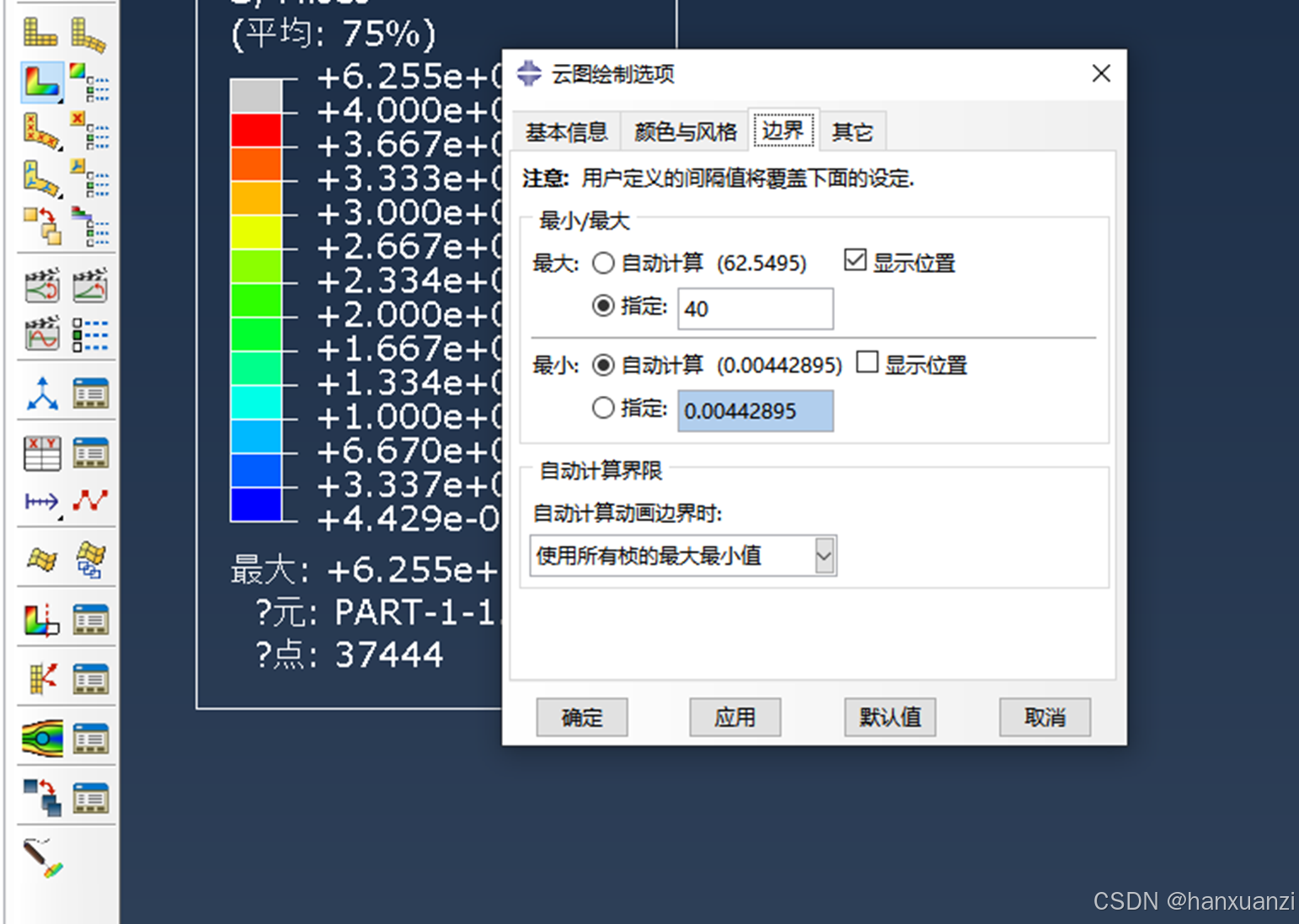

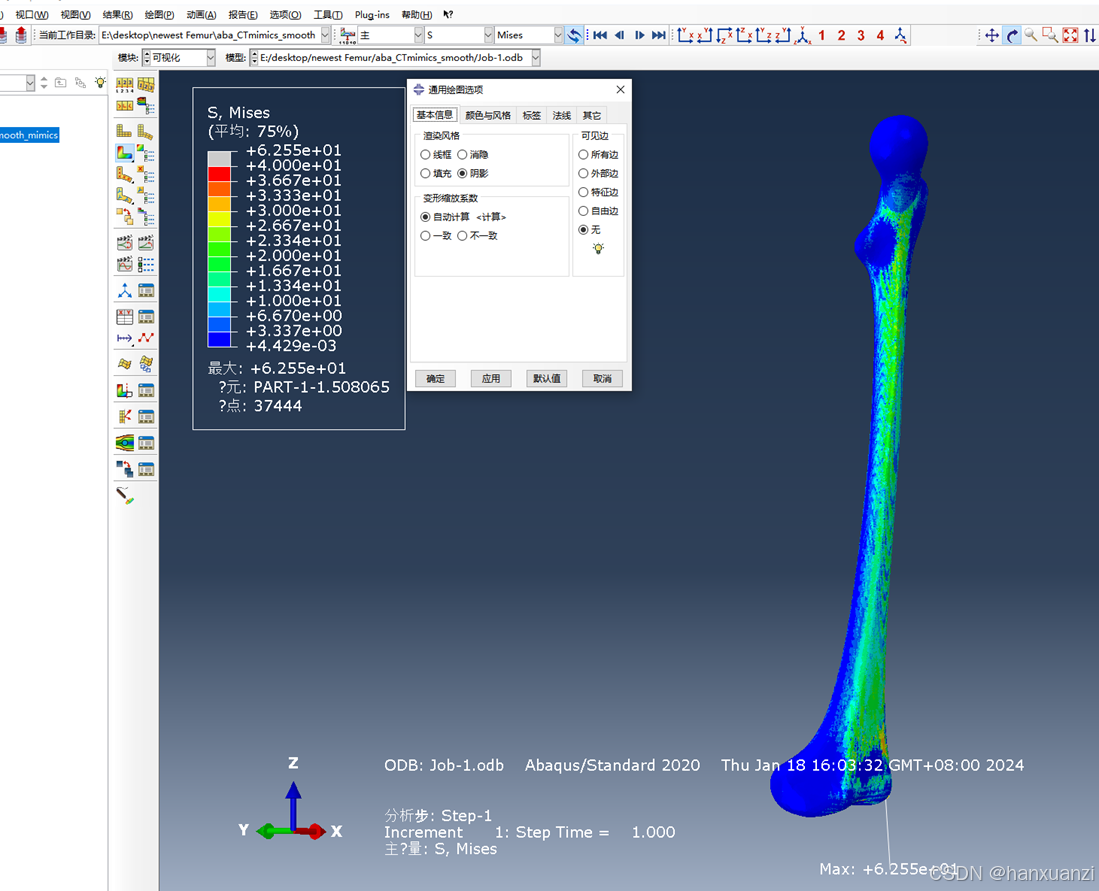

选项中通用的绘图选项与云图边界选项都可以设置摸索

8 总结

最基础的有限元方法，课题组的师弟师妹们若有参考后发现错误或者可以补充的地方要多多写博客出来。
