Abaqus后处理中的云图视觉调整方法

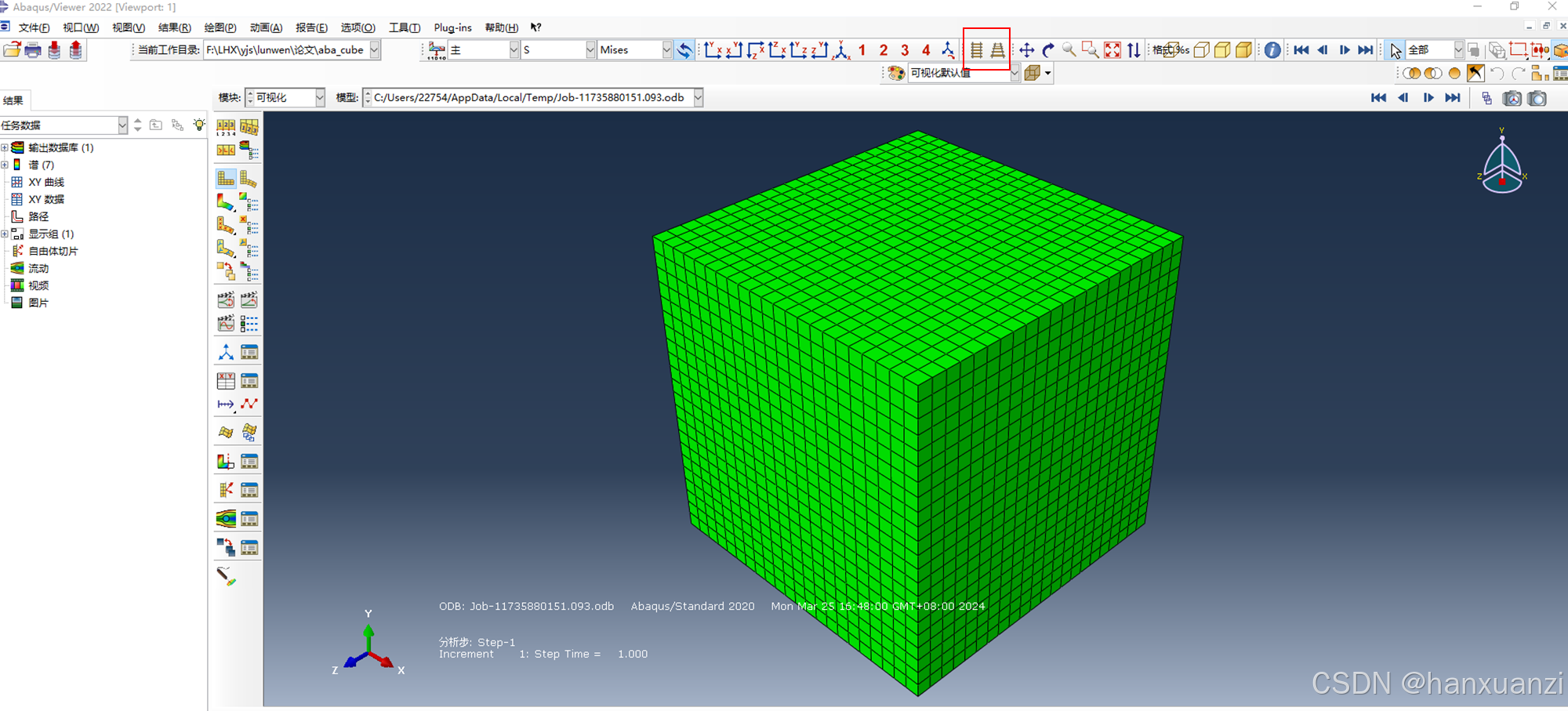

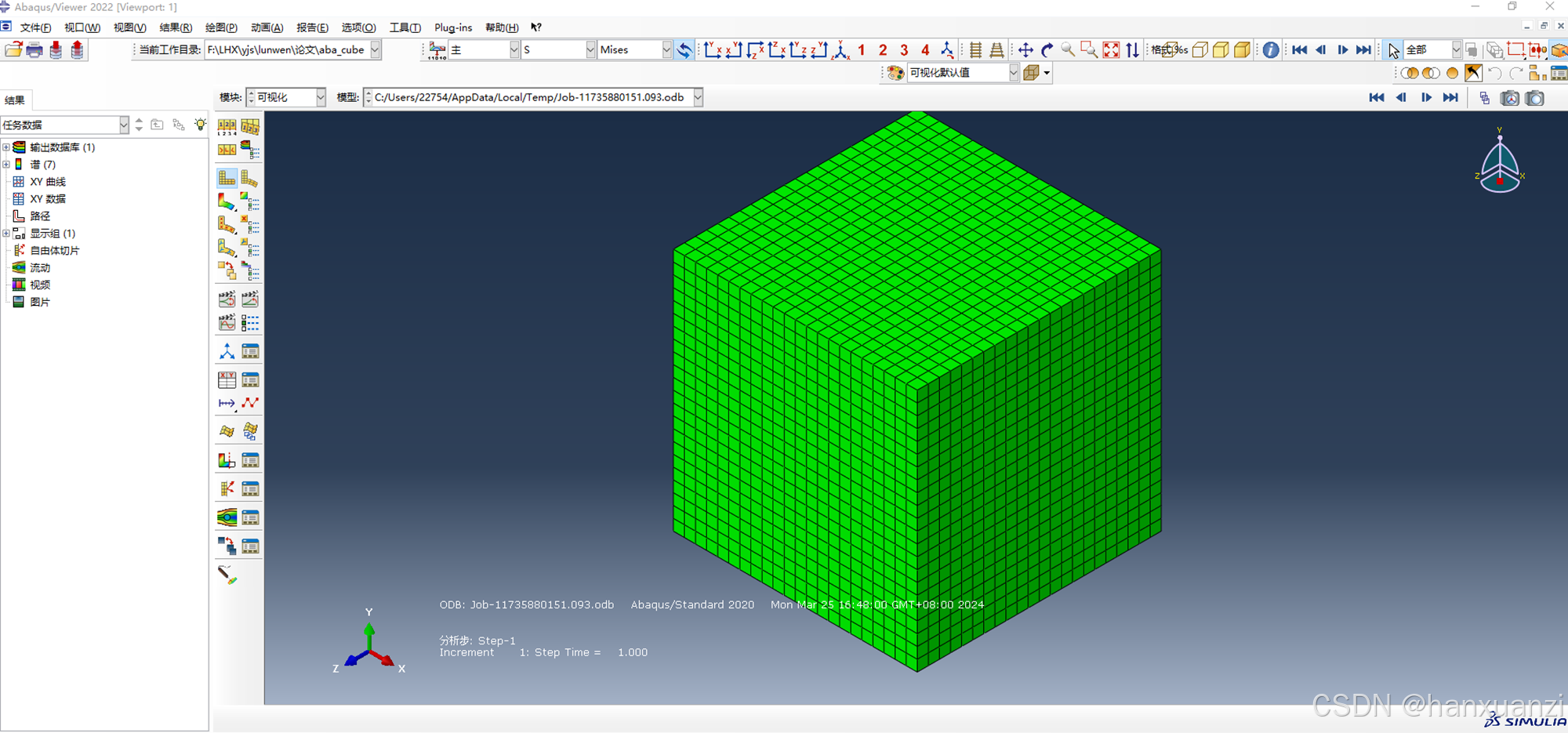

透视视角切换：

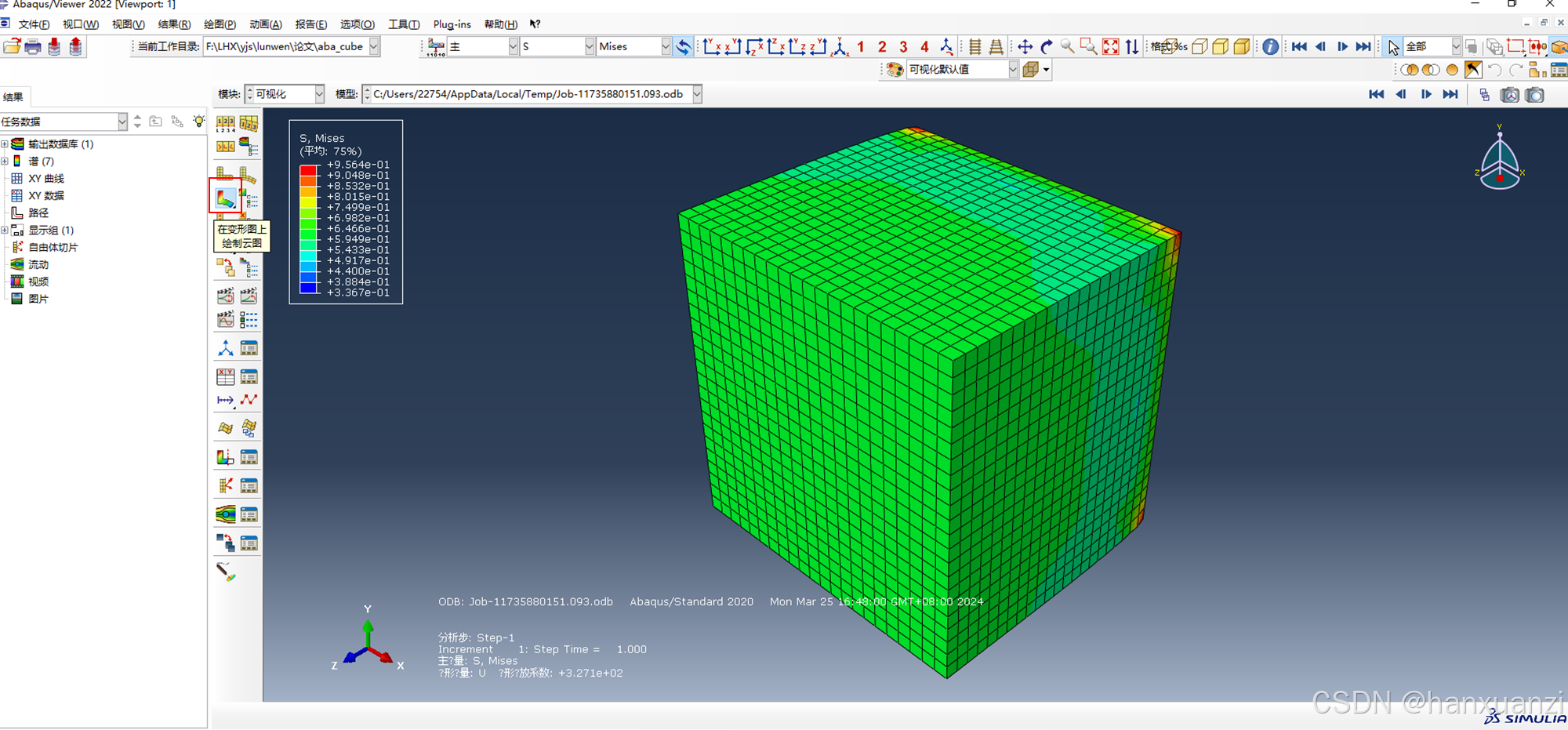

应力云图显示：

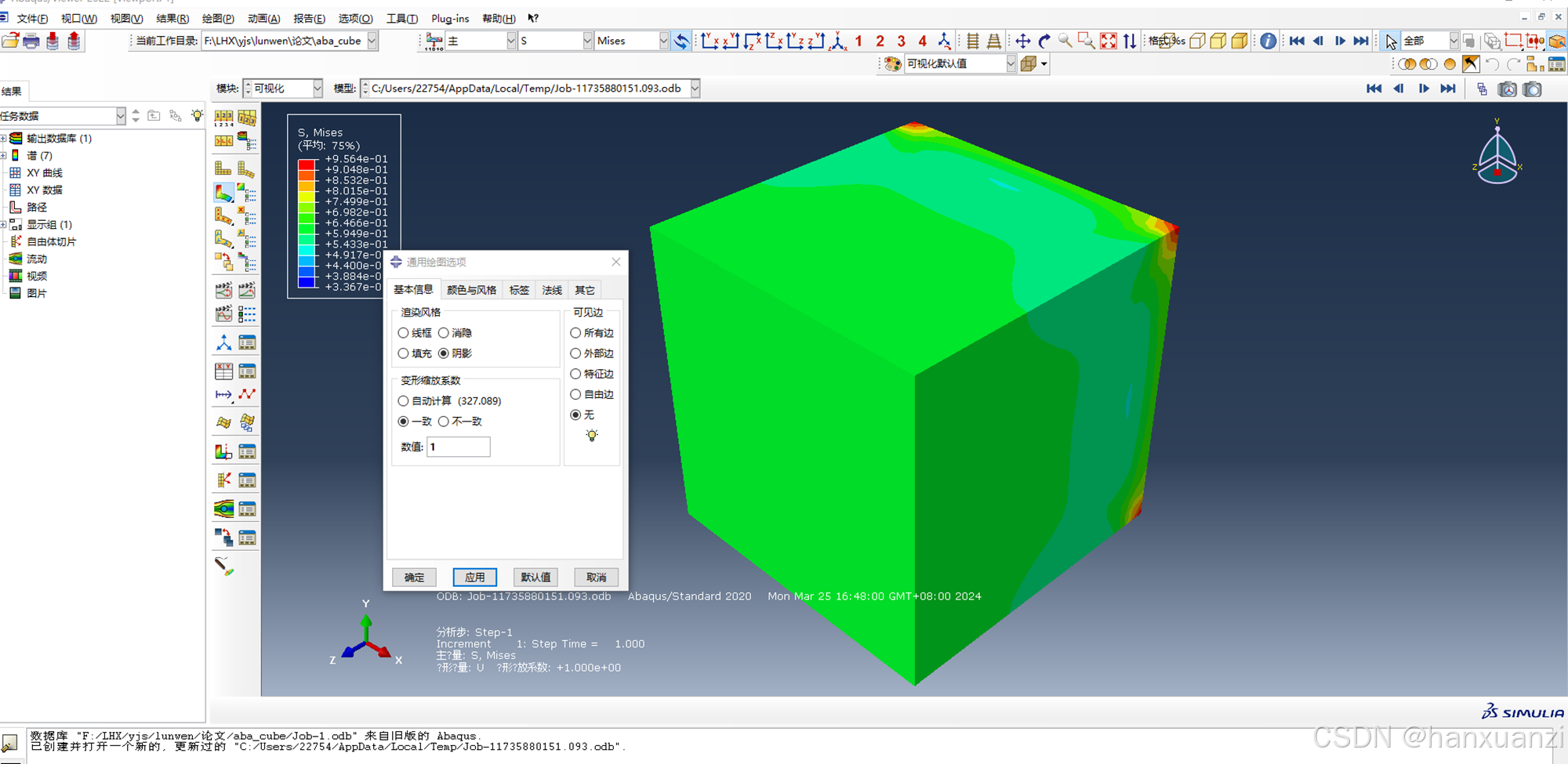

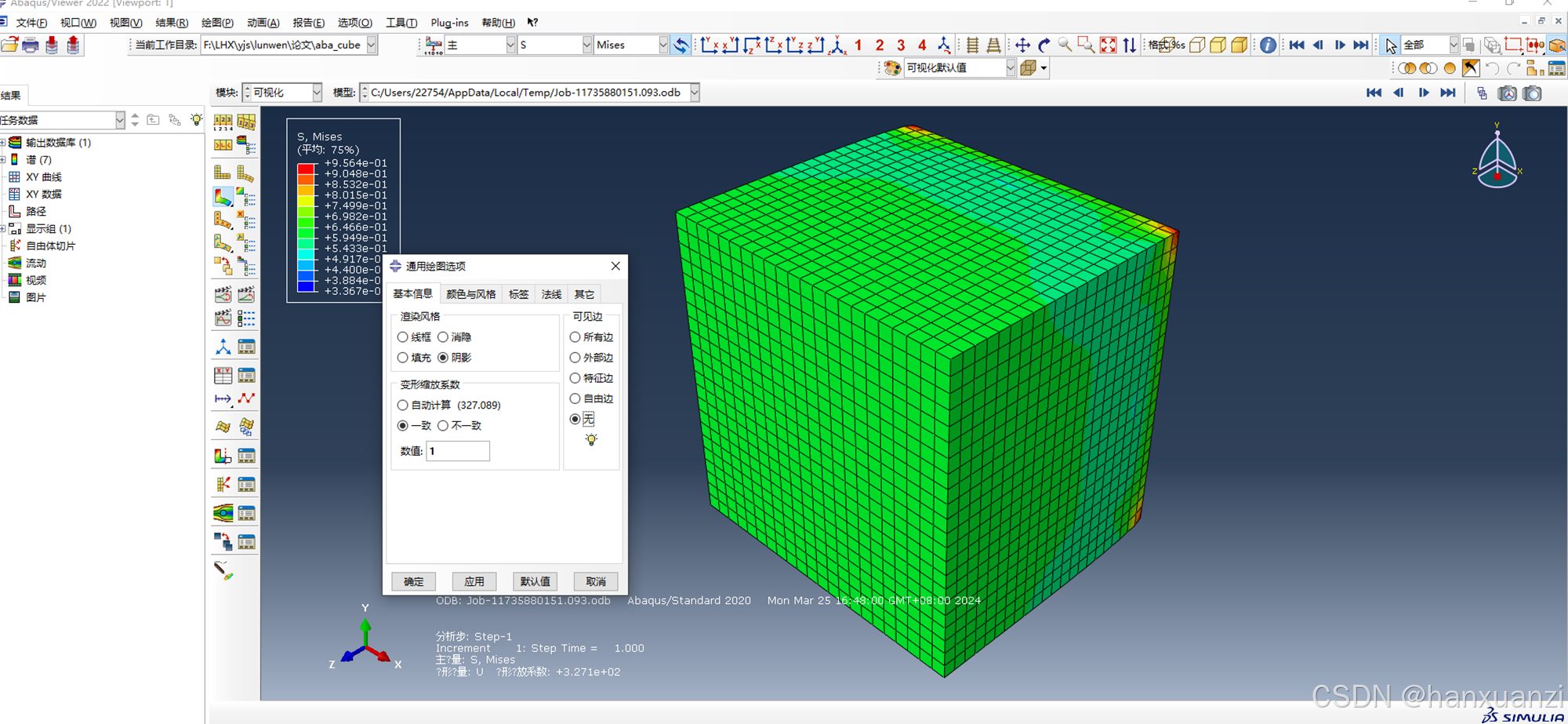

点击选项-通用，在基本信息中按照下图设置可以得到更学术的视图

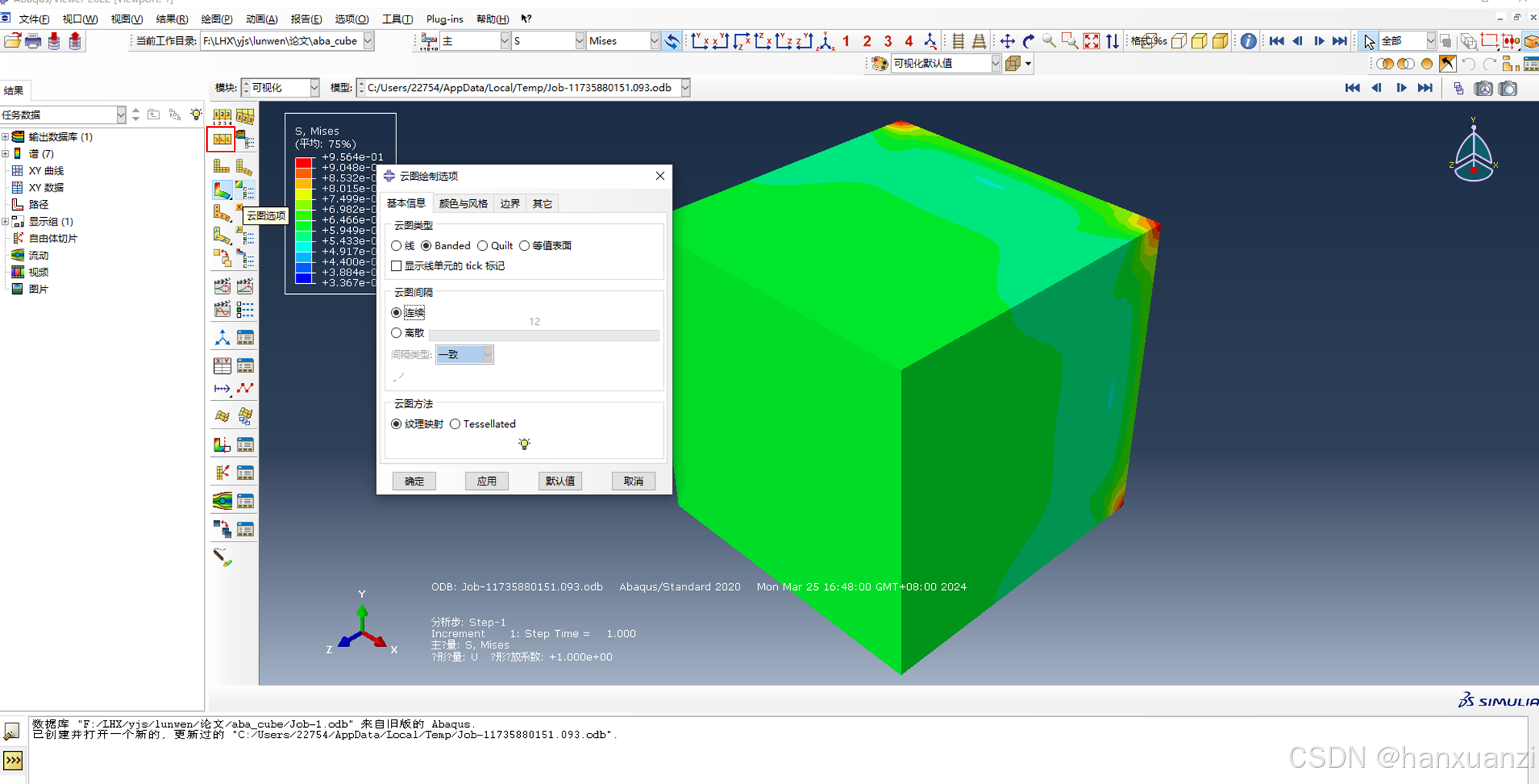

在云图绘制选项中设置云图间隔为连续可以避免云图的阶梯现象

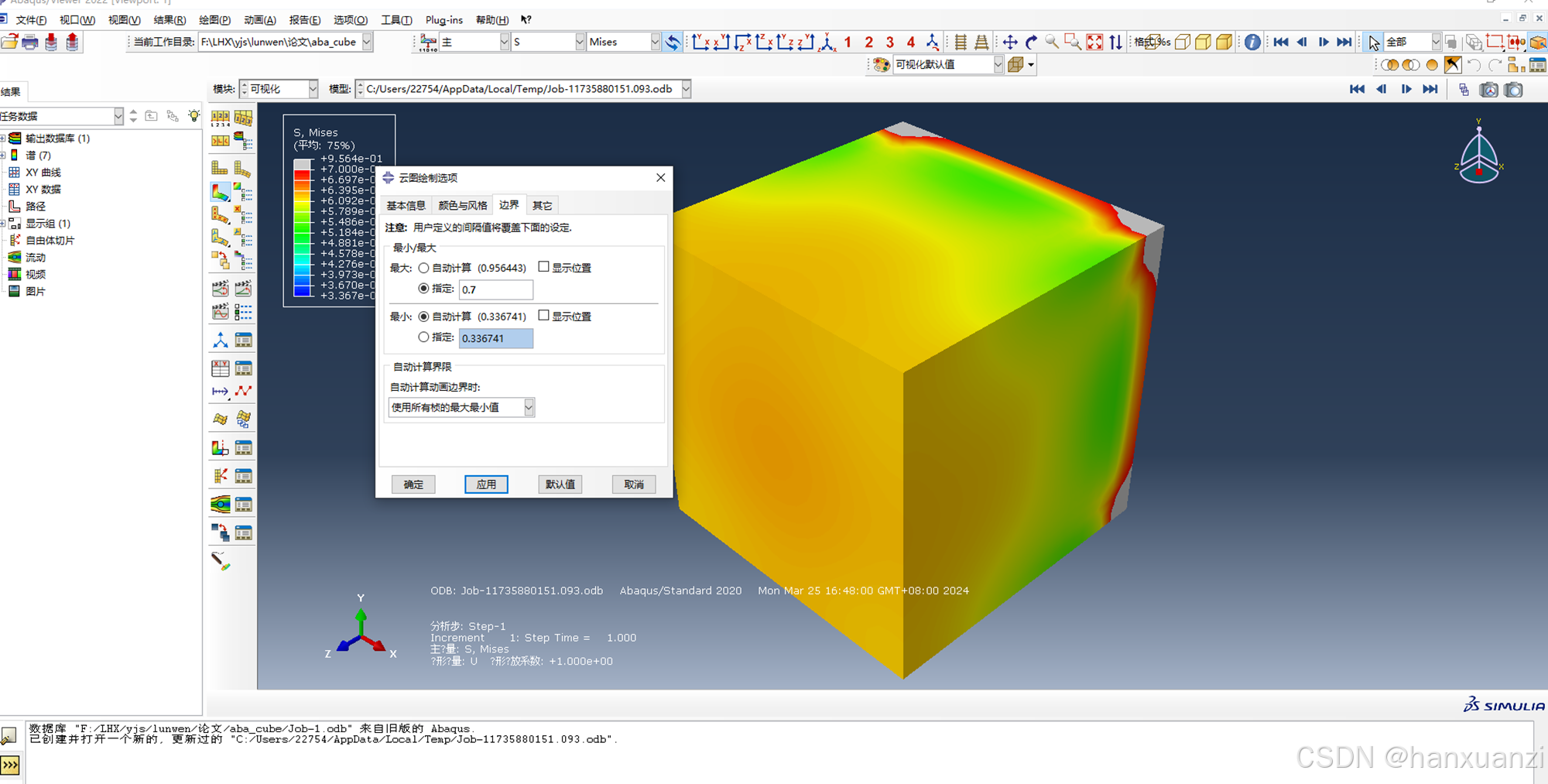

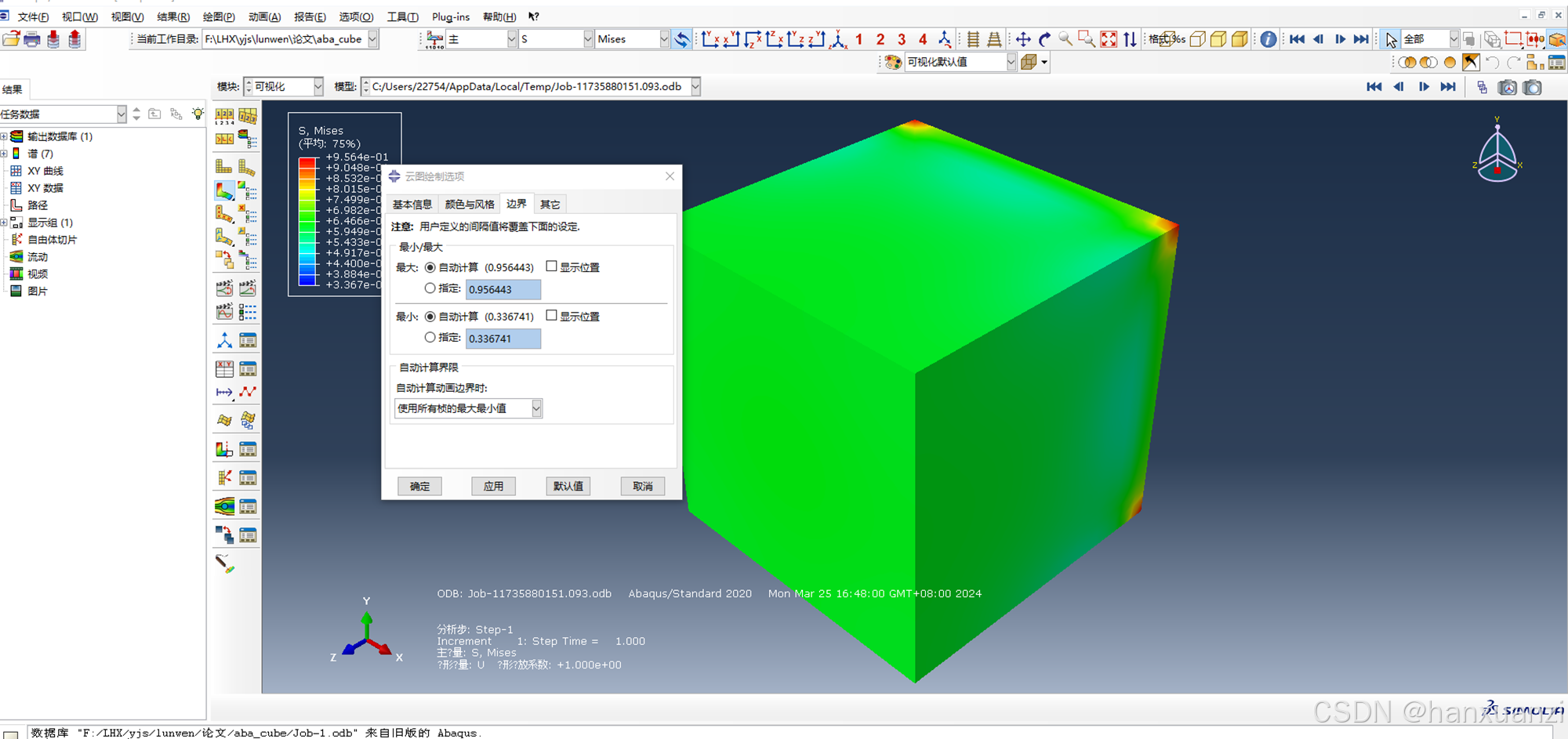

此外，我们可以在“边界”中控制最大值与最小值进而控制云图的颜色

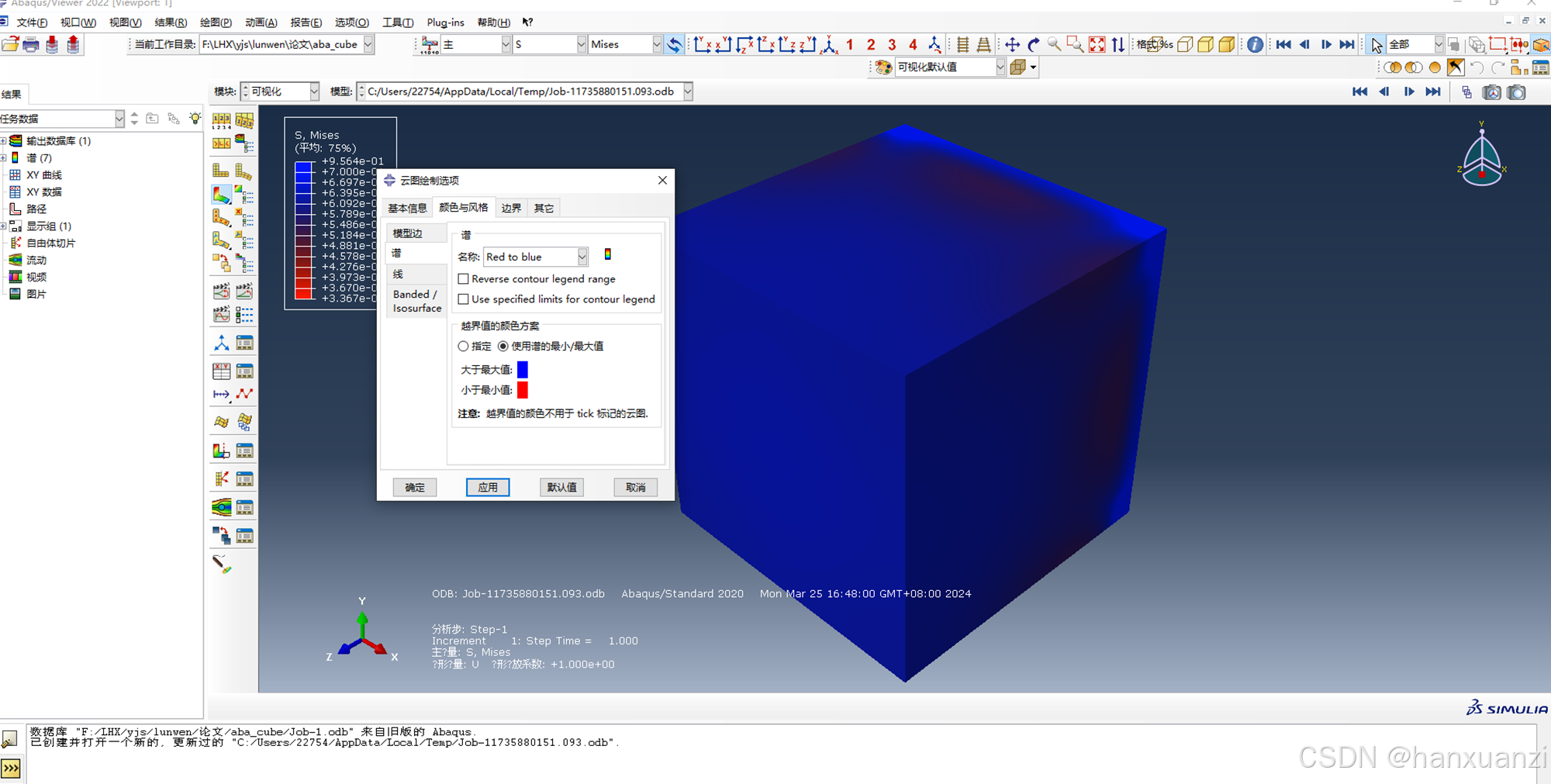

可以看到高于或低于设定值的区域为灰色，如果想让颜色看上去不突兀可以在“颜色和风格”中如下设置

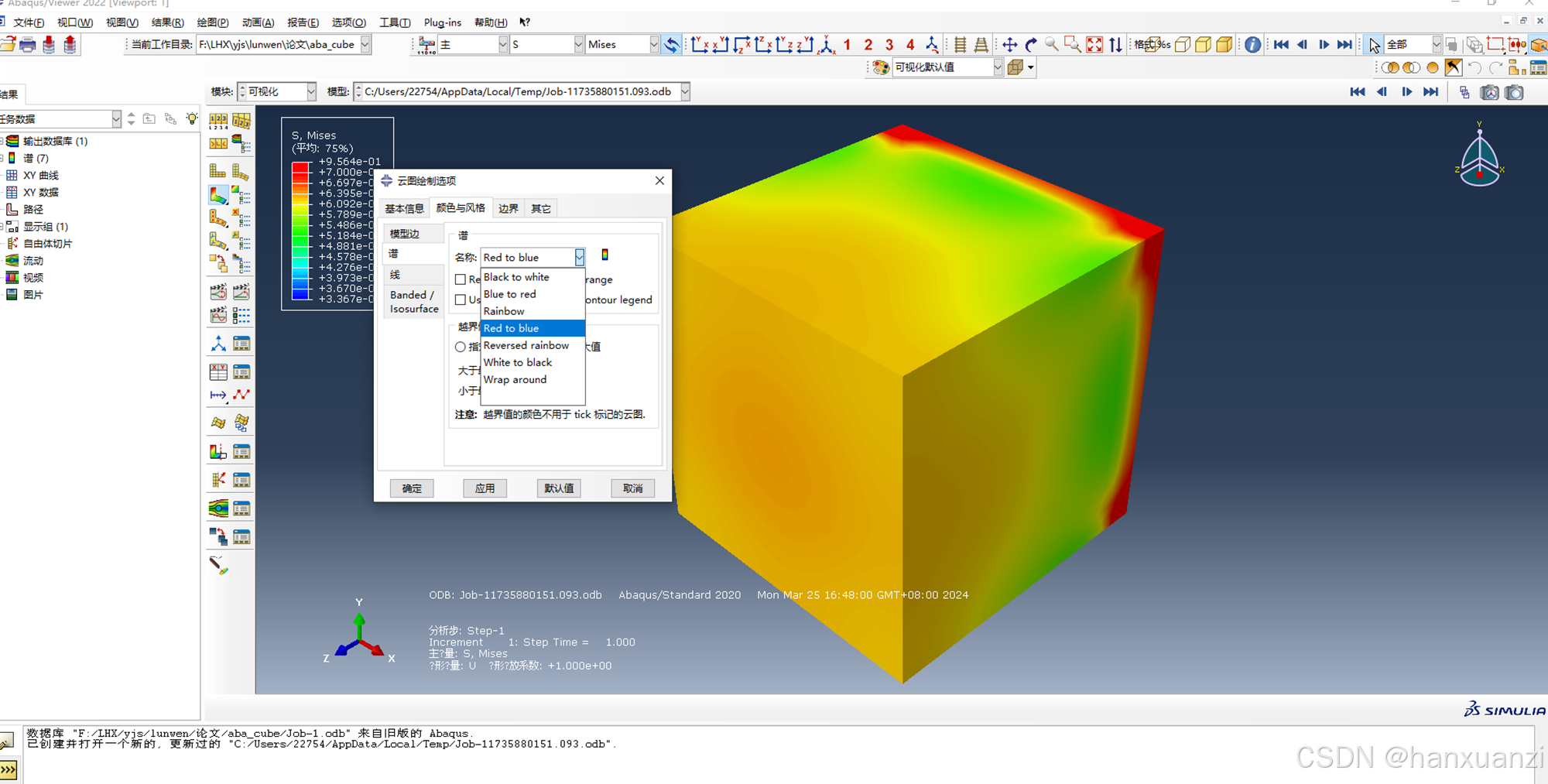

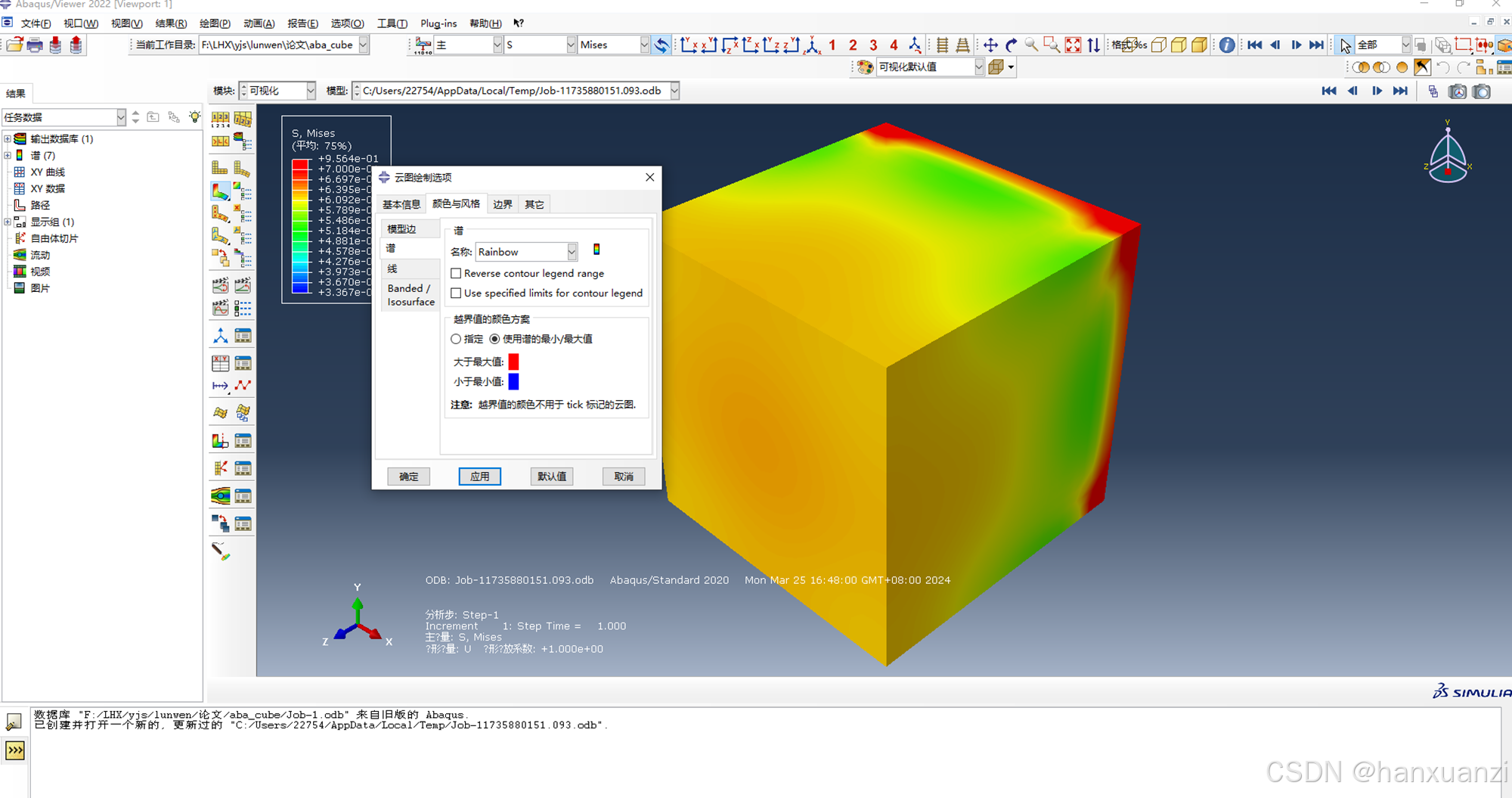

此外，我们可以通过修改“谱”切换渲染风格

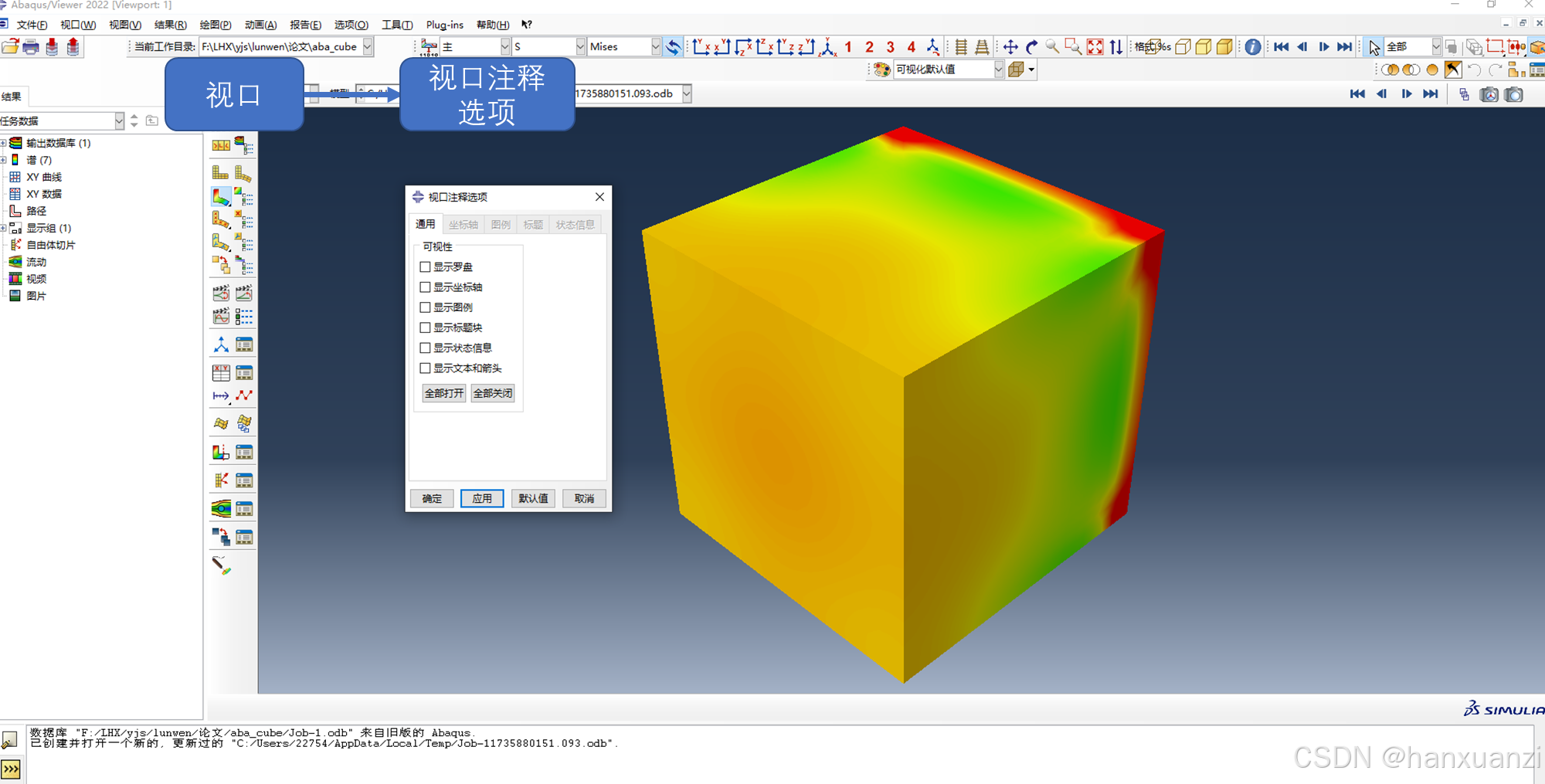

在输出图片之前要把避免把图例等打印出来，可以根据下图所示设置

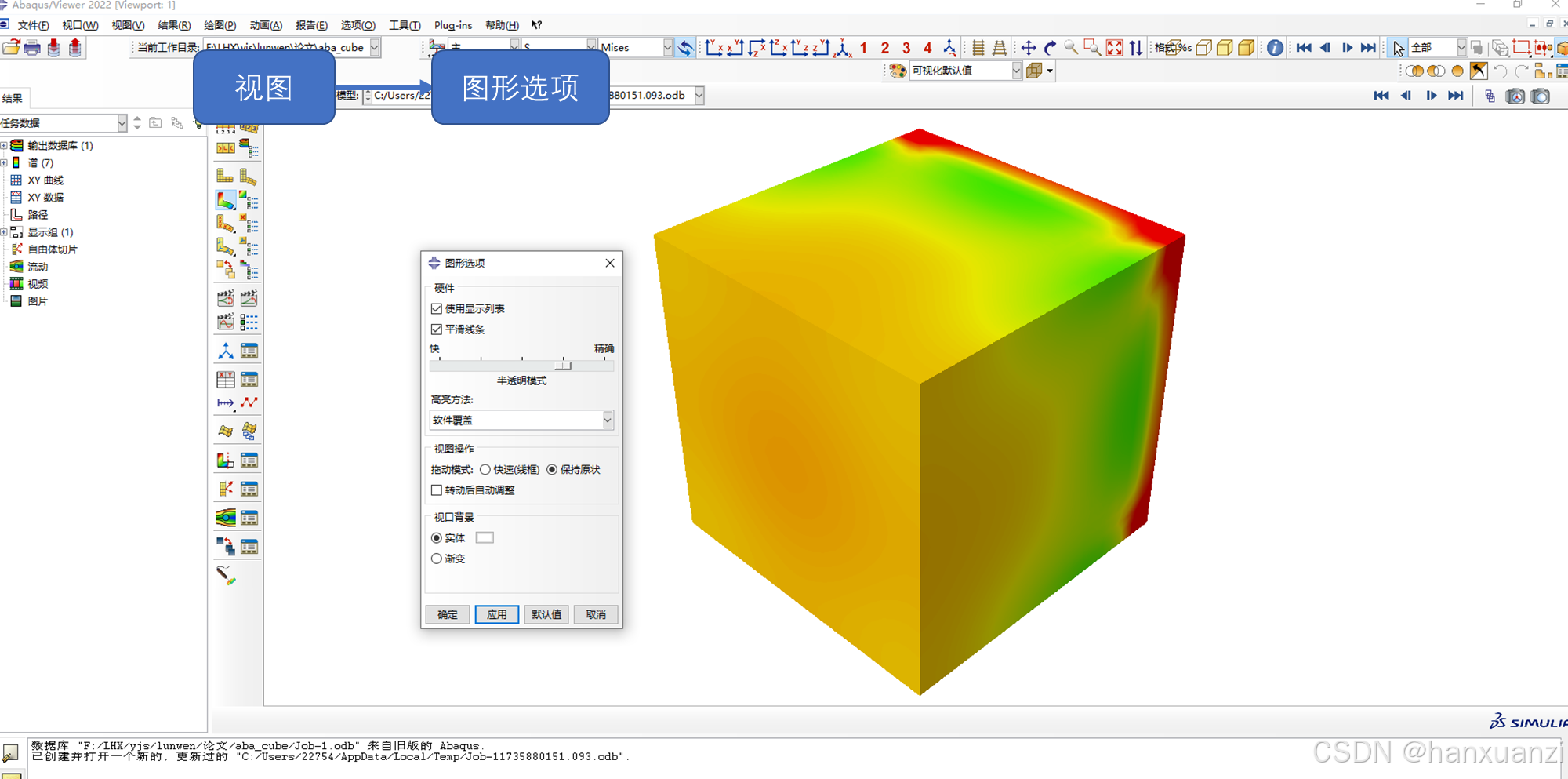

同时，将视口背景设置为白色，输出图片的效果更佳

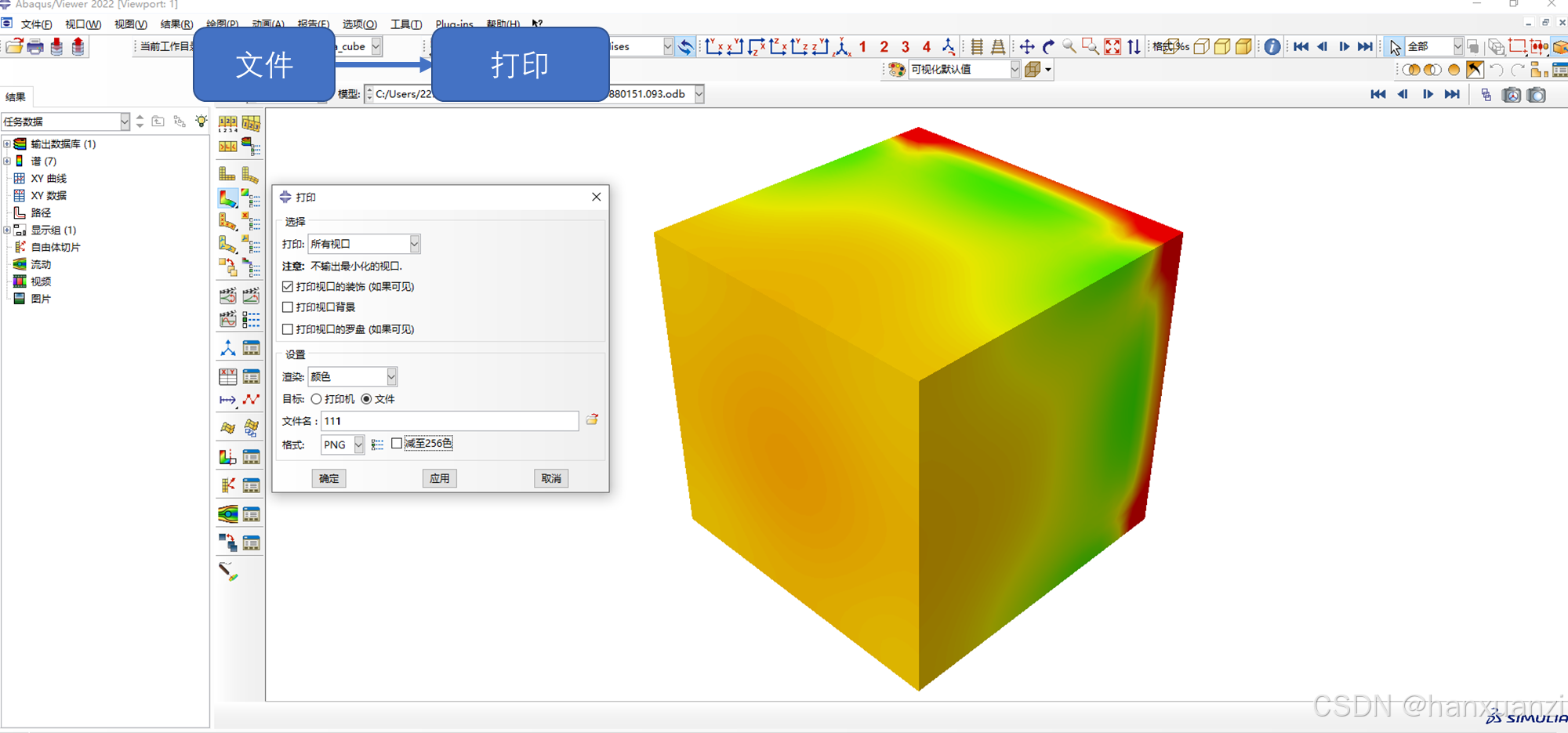

接着按照文件-打印，输出图片

---------------------------------------------------------------------------------------------------------------------------------

应力方向场

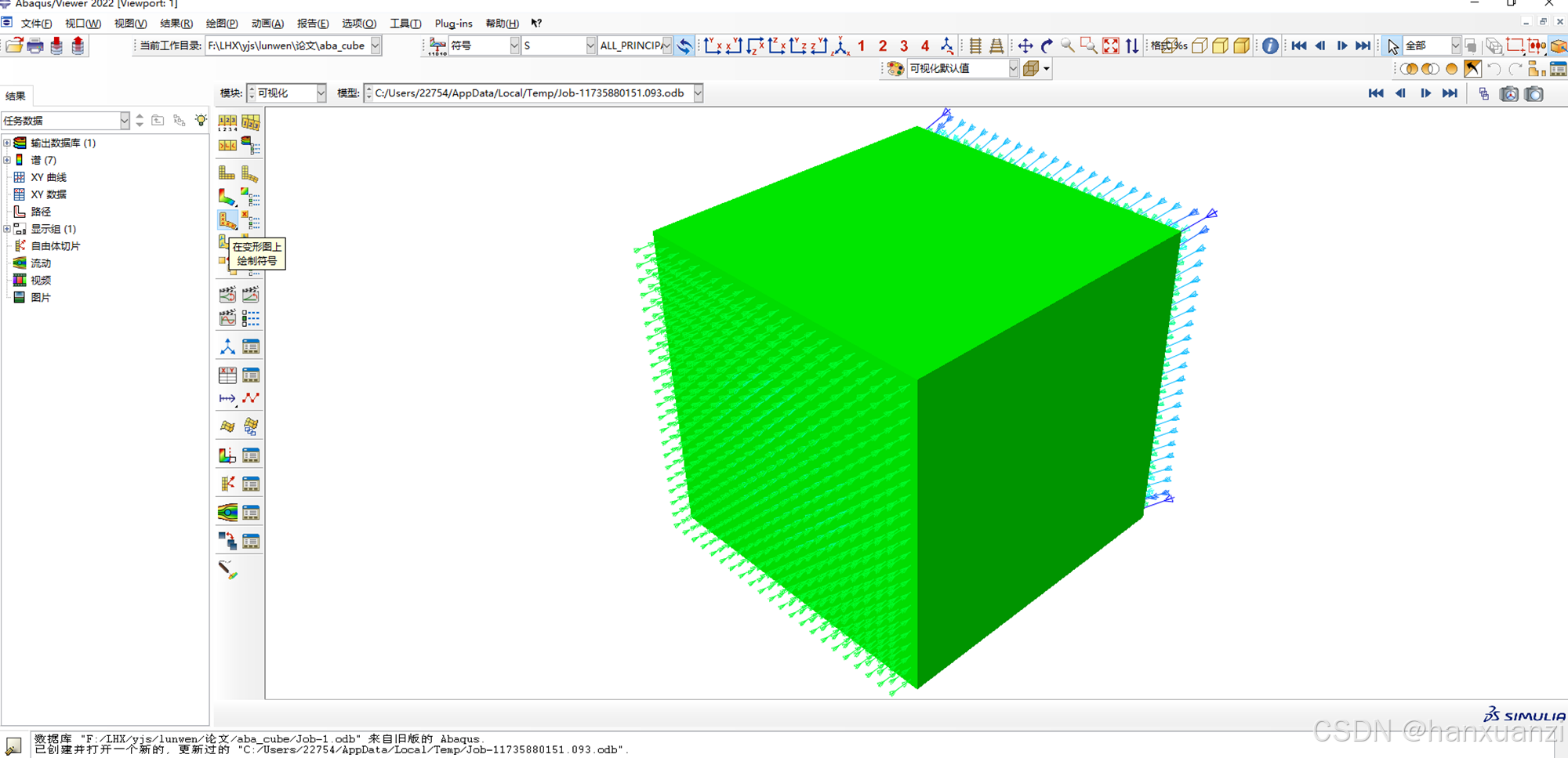

如图切换到应力方向场渲染

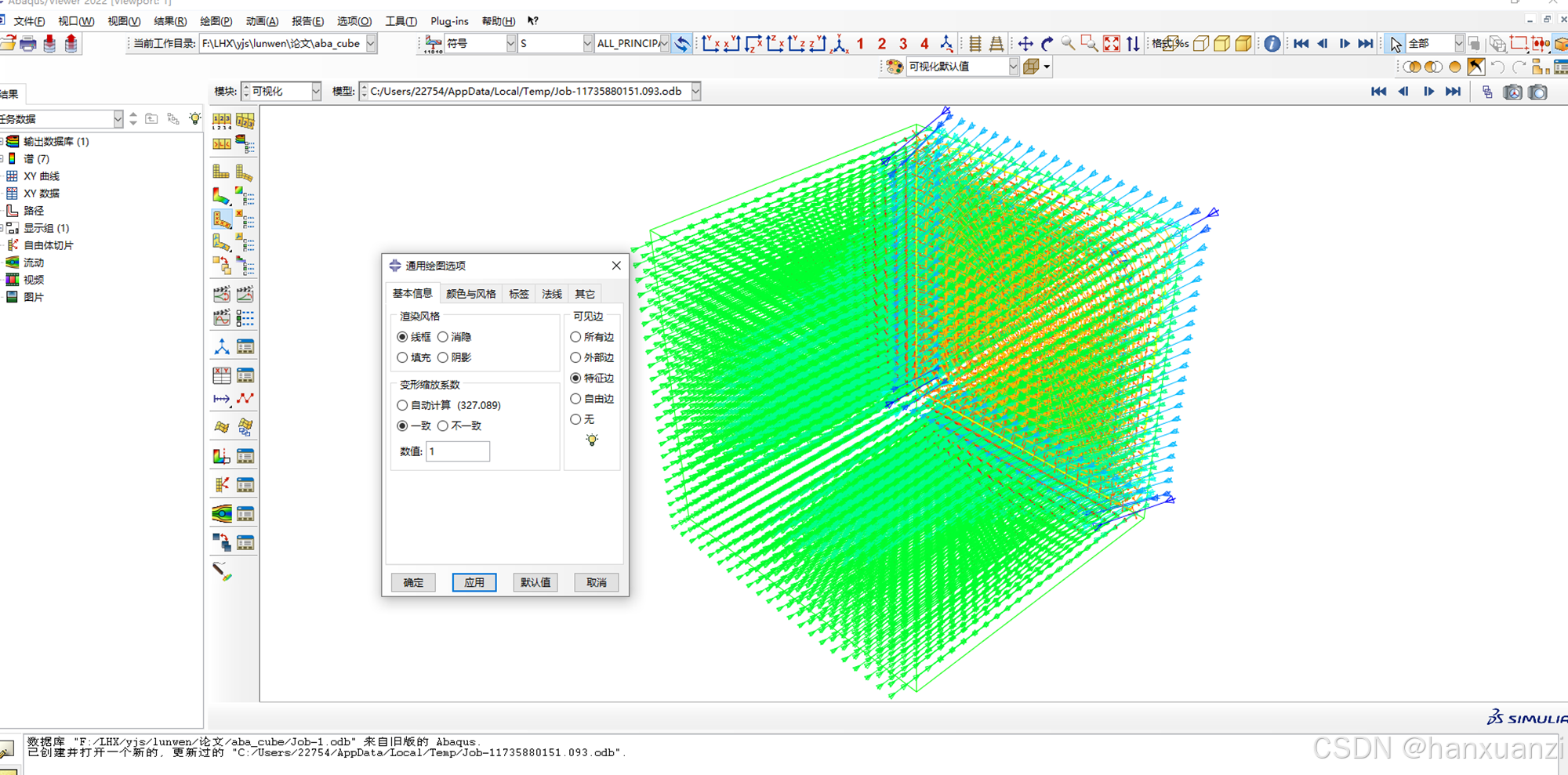

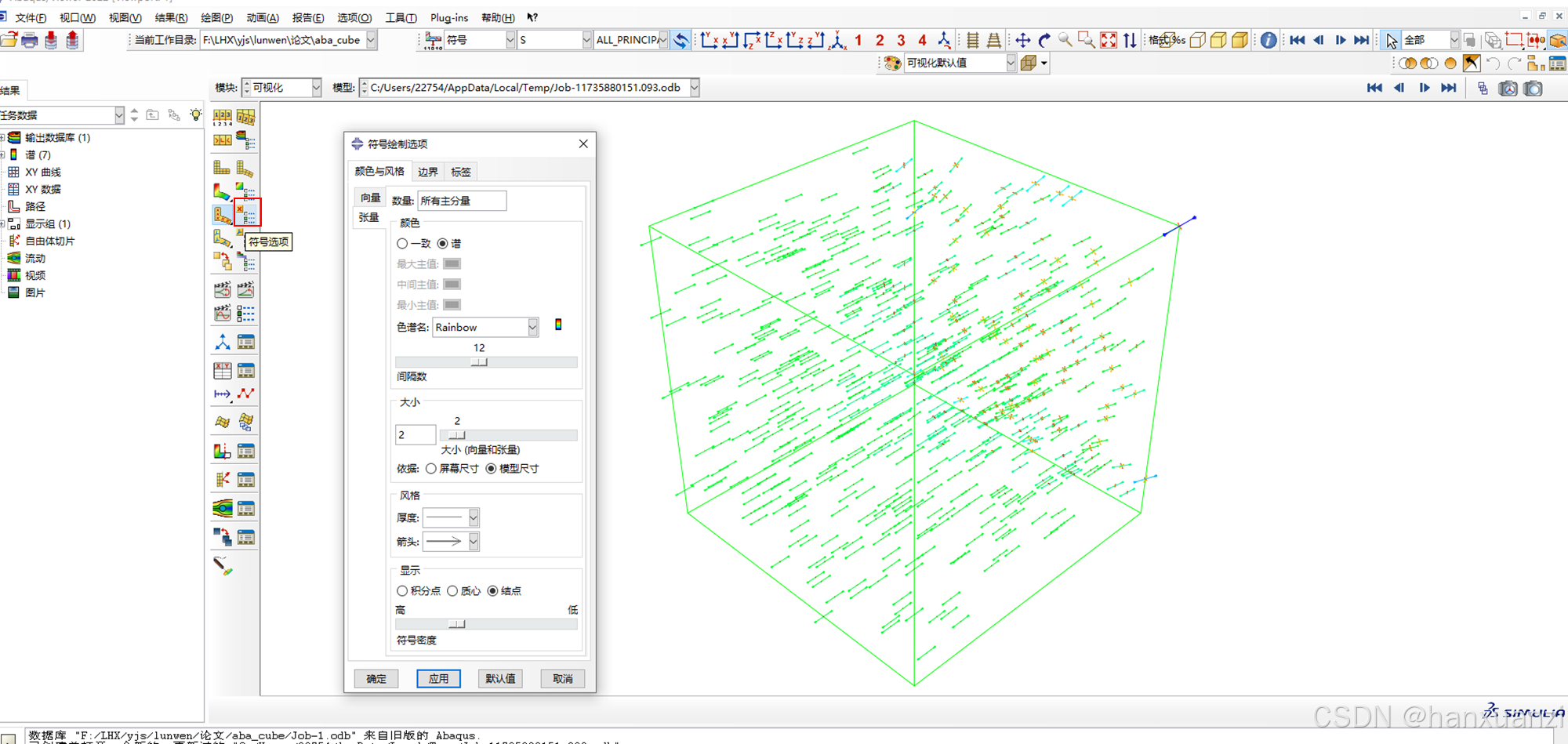

如果想要看到内部的应力方向场，可以如下图设置，即将特征边设置为可见，渲染风格为线框

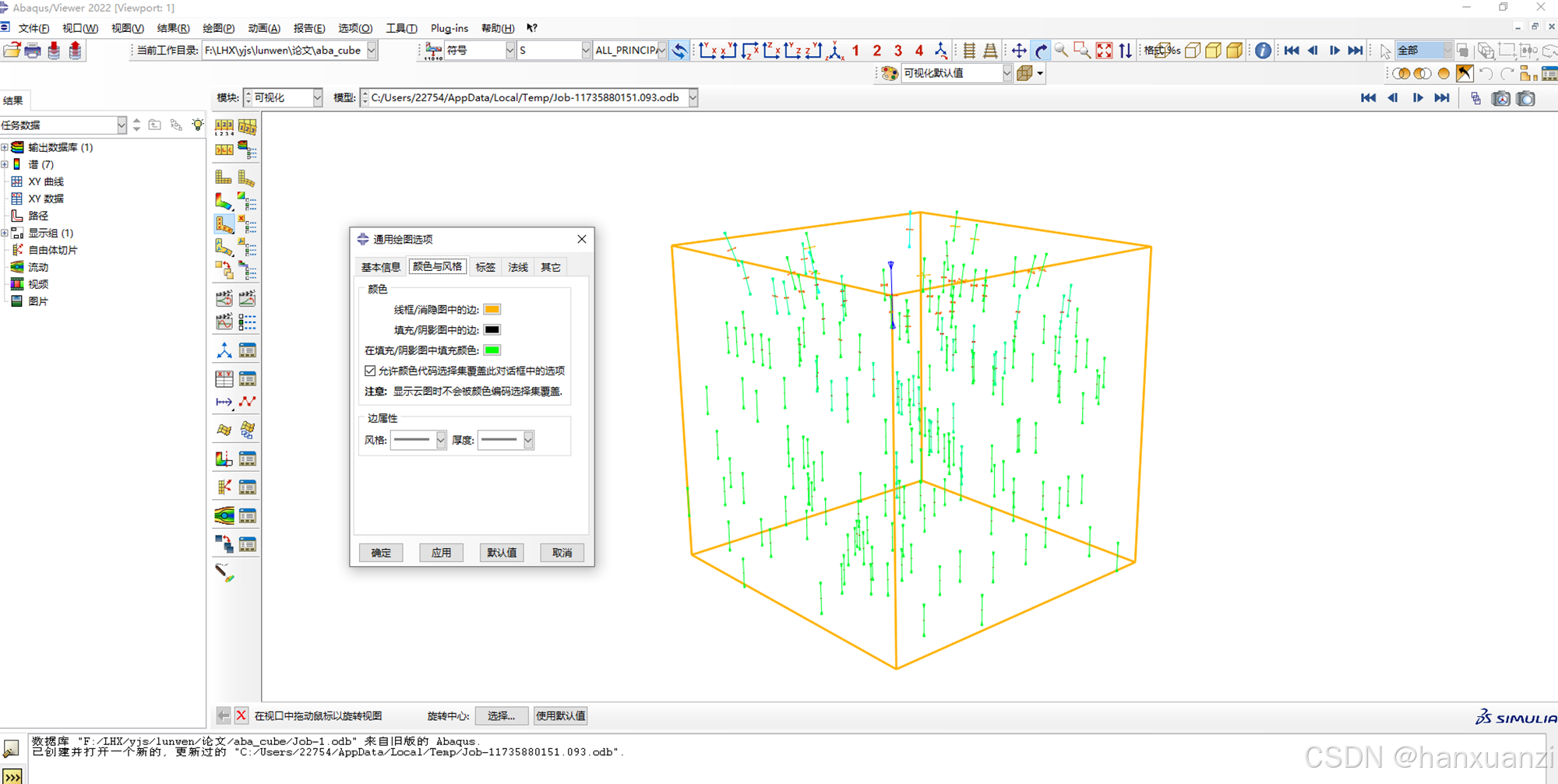

此外，方向场箭头的大小、疏密、颜色都可以在符号选项中进行设置
