煤矿大脑｜科技点亮“透明地质”，智能矿山再提分

精英数智“10+4”智能矿山巨系统，打造了完整的智能化业务场景解决方案，多方位、全面化助力煤矿智能化建设。本文产品为 “智能地质保障系统”。

（智能矿山巨系统架构图）

﹀

近年来，为推动山西省煤矿智能化建设，提高智能煤矿的标准化与规范化水平，促进煤炭产业与数字技术一体化发展。山西省先后出台了煤矿智能化建设实施意见、建设规范、评定办法、指导手册等一系列政策文件和规范标准，并建成全国首批5G煤矿，形成示范作用，走在全国前列。

在煤矿工业中，煤田地质工作是基础，它横跨了煤田勘探、井田划分、矿井设计、开拓掘进、安全综采、综合利用和矿井关闭等不同的开发阶段，贯穿于煤炭工业的全生命周期。并与瓦斯、水害、顶板等灾害事故密切相关，占到煤矿重(特)大事故总数的 90%左右，是实现煤炭资源高效安全智能绿色开采的基础和前提，在我国煤炭工业健康快速发展中处于重要的基础地位。

在2020年12月山西省出台的《全省煤矿智能化建设基本要求及评分方法（试行）》中，智能地质系统作为建设重点之一引起所有煤矿的关注，共计100分的评分中，30分与地质系统硬件相关，70分与地质系统软件相关。

精英数智推出“智能矿山地质保障系统”，以分布式、协同化的网络服务技术为纽带，以物联网、人工智能、大数据和GIS协同技术为支撑，构建一体化的矿山地质保障系统，为安全生产、灾害防治提供地质保障及服务，其基本满足对地质系统软件部分相关联的要求，推动智能煤矿标准化发展。

▼

文件要求

地质数据的共享服务:具备地质空间数据库，能够对地质数据进行分类存储、分析、共享与实时更新；空间数据库的数据结构、数据接口等满足为多系统提供数据共享的要求；具有支持C/S、B/S 架构的空间信息可视化系统，对海量空间数据、属性数据以及时态数据进行存储、转换、管理、查询、分析和可视化。

我们的解决方案

运用数据管理工具，可以对地质数据、测量数据、水文地质数据以及储量数据进行管理。具体功能包括数据录入、处理、查询等，满足煤矿各生产部门对基础数据需求。并通过计算机联网，实现基础数据资料共享，还能够将数据资源进行处理转换，形成通用数据结构，将最终统计分析的结果进行可视化展示，实现地质数据共享。

▼

文件要求

应实现矿井资源/储量、可采煤层、断层构造、水文地质、瓦斯地质、工程地质、开采条件等应用可视化，指导优化矿井安全高效绿色建设与生产 。

我们的解决方案

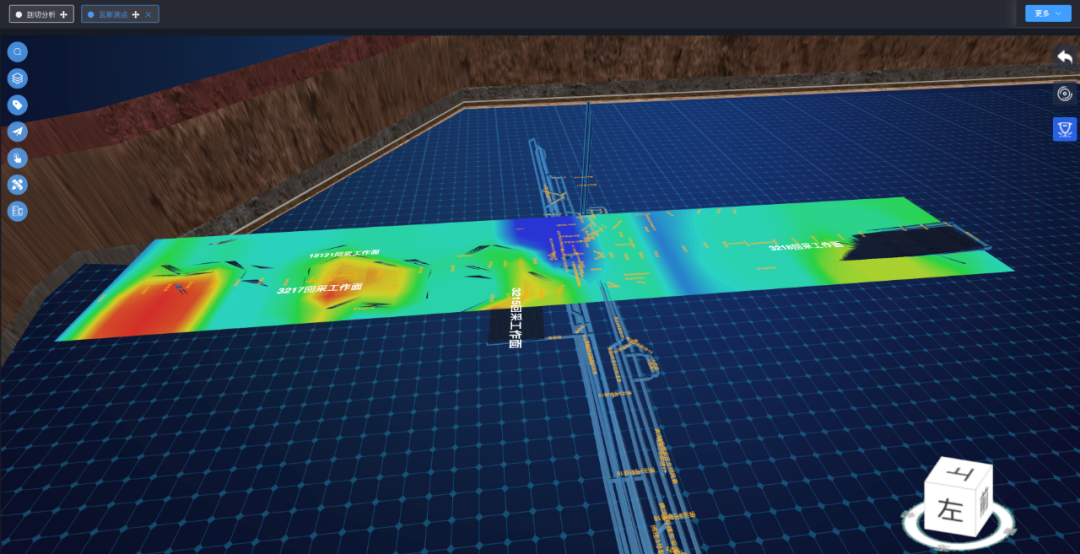

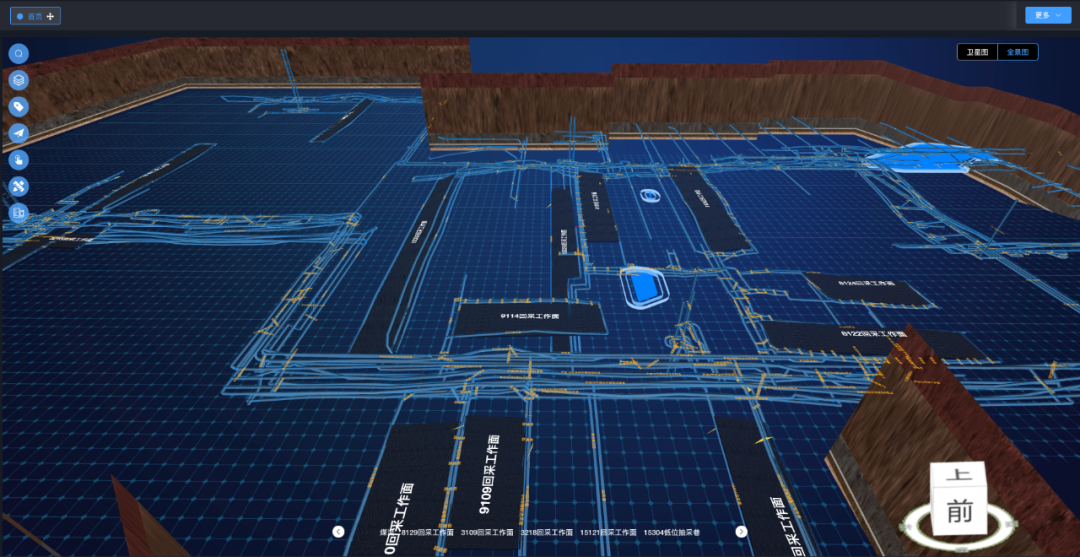

通过应用分析模块中的综合展示功能，可以动态接入、实时更新地质探测、动态监测、采掘反馈等数据，并通过综合展示本矿井的概览信息和附近其他矿井的信息。还提供影像浏览模式，可清晰查看矿井真实影像数据。同时叠加矿井三维地质模型，三维巷道模型，三维工作面模型，以及断层、陷落柱、积水区模型，达到全矿井数据浏览目的，为矿井安全高效绿色生产提供可视化数据支撑。

▼

文件要求

地质模型:地质模型的精度应满足不同应用场景的需要；地质模型能够根据实际揭露的地质数据进行更新与修正。

我们的解决方案

构建透明地质模型，透明地质模型采用地面、地下地质场景建模分类、分级搭建的方式，在三维地质、水文地质初始模型基础上，不断融入煤矿采掘系统新的数据信息进行模型优化，实现实时动态探查数据与地质模型的互馈，并与采掘系统深度融合联动和数据共享，为透明水文地质、透明掘进、透明综采、透明瓦斯地质等专业地质建模分析提供三维地质动态模型。

▼

文件要求

应创建适宜的三维地质模型、超前识别地质构造、开采条件异常，为优化开采提供地质保障。

我们的解决方案

运用动态建模工具，通过对地表及地下进行精细化三维建模，可直观逼真的表达地表与地下的真实情况，明晰开采条件，实现地下作业环境及地质形态可视化管理。自动成图技术准确高效地完成地质报告所需的各种图件，并有助于勘探过程中对勘探的构造分析和定案。

▼

文件要求

宜智能感知采掘过程中工程地质与标志地质的差异，自动优化三维地质模型，实现数据与模型的双向联动。

我们的解决方案

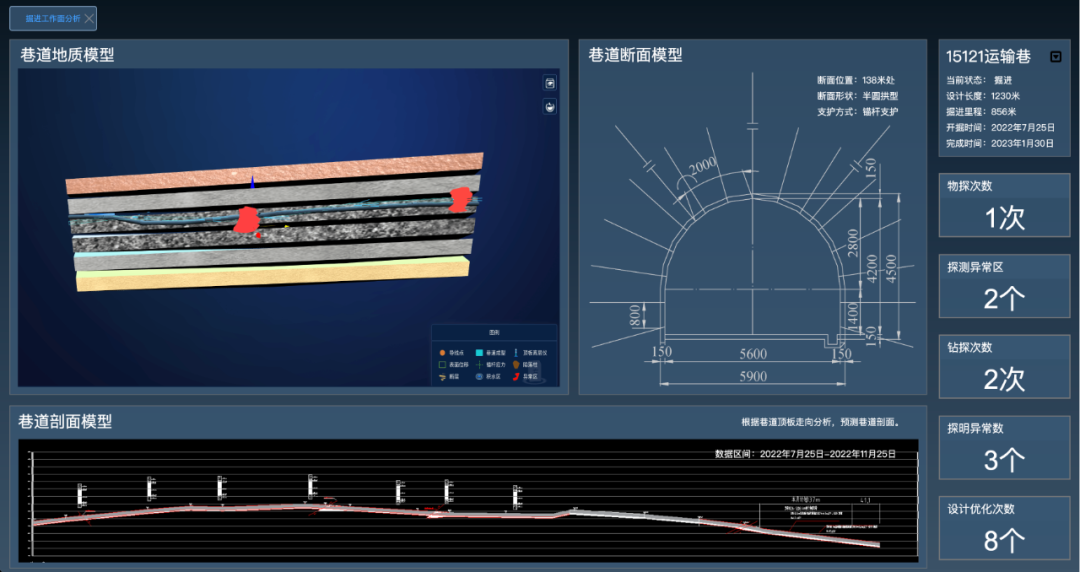

通过应用分析模块中的透明综采、透明掘进的功能，针对采掘过程，系统提供透明掘进和透明综采两大功能。透明掘进模块具备二三维一体化展示能力，能够根据掘进作业中揭露的地质数据，动态修正三维地质模型，精准表达煤矿地质地貌，为掘进作业提供地质保障。在透明综采模块，以动态透明地质模型为基础，形成规划截割曲线并下发至采煤机控制系统，经过综采作业正规循环收集的顶底板数据，动态更新工作面三维地质模型，实现规划截割曲线的精准预测，提高截割准确率。

▼

文件要求

矿井云 GIS 平台：采用统一的虚拟化资源池，使用云管理系统进行统一管理和调度；能够对矿井地质数据进行关联分析，并用可视化的方式进行直观的展示；具有强大的统计分析功能；具有海量空间数据的存储、管理和并行计算能力。

我们的解决方案

通过地理信息综合服务平台，利用业务数据编辑，对接地质保障系统中符合煤矿空间数据标准规范的数据资源，提供巷道，工作面，钻孔，地质体，积水区，掘进，回采，陷落柱，断层，监测设备，井田边界等空间基础数据的维护与管理功能，并能进行多源数据接入，数据编辑，动态建模等。系统可对三维空间进行分析，包括拓扑编辑、最短路径分析、轨迹回放、避灾路线、剖切分析、时态分析等功能，符合文件中对于数据分析的要求。

▼

文件要求

应具有地质、测量、水文等各类图纸数字化管理系统

我们的解决方案

利用数字化图纸管理功能，实现对通风、地测、采煤、掘进、机电等专业图纸的系统化管理，用户根据自身权限，实现在线或下载浏览。

▼

智能矿山地质保障系统紧跟山西省政府对于煤矿智能化建设的引领方向，通过三维地质模型与智能开采数据的深度融合，实现从静态探测到动态探测、从主动探测到被动探测、从探掘异步到掘探同步、从人工探测到无人探测等方向转变。
