国产CPU的发展路线

1、X86架构 X86是微处理器执行的计算机语言指令集，指一个Intel通用计算机系列的标准编号缩写，也标识一套通用的计算机指令集合。1978年6月8日，Intel 发布了新款16位微处理器 8086，也同时开创了一个新时代：X86架构诞生了。 X86指令集是美国Intel公司为其第一块16位CPU（i8086）专门开发的，美国IBM公司1981年推出的世界第一台PC机中的CPU–i8088（i8086简化版）使用的也是X86指令。 随着CPU技术的不断发展，Intel陆续研制出更新型的i80386、i80486直到今天的 Pentium 4系列，但为了保证电脑能继续运行以往开发的各类应用程序以保护和继承丰富的软件资源，所以 Intel公司所生产的所有CPU仍然继续使用X86指令集。

2、ARM架构 ARM架构是一个32位 精简指令集处理器架构，其广泛地使用在许多嵌入式系统设计。由于节能的特点，ARM处理器非常适用于移动通讯领域，符合其主要设计目标为低耗电的特性。 如今，ARM家族占了所有32位嵌入式处理器75%的比例，使它成为占全世界最多数的32位架构之一。ARM处理器可以在很多消费性电子产品上看到，从可携式装置到电脑外设 甚至在导弹的弹载计算机等军用设施中都有它的存在。

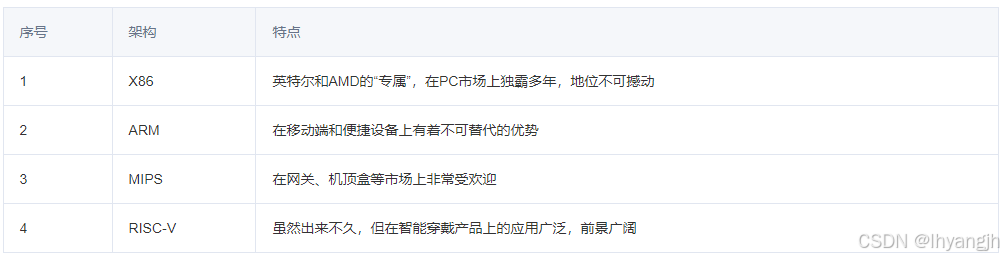

ARM和X86架构最显著的差别是使用的指令集不同

3、RISC-V架构 RISC-V 架构是基于 精简指令集计算（RISC）原理建立的开放 指令集架构（ISA），RISC-V是在指令集不断发展和成熟的基础上建立的全新指令。 RISC-V 指令集完全开源，设计简单，易于移植Unix系统，模块化设计，完整工具链，同时有大量的开源实现和流片案例，得到很多芯片公司的认可。 RISC-V 架构的起步相对较晚，但发展很快。它可以根据具体场景选择适合指令集的指令集架构。基于RISC-V 指令集架构可以设计服务器CPU，家用电器CPU，工控CPU和用在比指头小的传感器中的CPU。

4、MIPS架构 MIPS架构是一种采取 精简指令集（RISC）的处理器架构，1981年出现，由MIPS科技公司开发并授权，它是基于一种固定长度的定期编码指令集，并采用 导入/存储（Load/Store）数据模型。经改进，这种架构可支持高级语言的优化执行。其算术和逻辑运算采用三个操作数的形式，允许编译器优化复杂的表达式。

如今基于该架构的芯片广泛被使用在许多电子产品、网络设备、个人娱乐装置与商业装置上。最早的MIPS架构是32位，最新的版本已经变成64位。

国产CPU的三种主要研发方式包括IP内核授权模式、指令集授权模式和授权自主研制指令集模式‌。

‌IP内核授权模式‌：这种模式是通过购买Intel或AMD提供的IP内核，再进行自主设计、验证、排布、加工和封装，最终制成CPU。其优点是研制速度快、成本低，适用于各种产品，但缺点是自主可控度较低，依赖性强‌。 ‌

指令集授权模式‌：这种模式采用ARM架构，通过购买ARM的指令集授权进行自主研发。这种模式的自主度较高，研发速度快，成本不高，更容易获得自主知识产权，但仍然存在一定的依赖性‌。 ‌

授权自主研制指令集模式‌：这种模式通过研发并拥有自主知识产权的指令集架构来实现更高程度的自主可控。代表企业有龙芯和申威。这种模式的自主度最高，但技术要求高、成本较高，生态建设困难‌。

国产CPU的三种发展路线及其代表企业

国产CPU的发展路线包括X86架构、ARM架构和自研架构。代表企业有：

‌海光、兆芯、华为、飞腾‌：采用X86架构，性能高、兼容性强、生态丰富，适用于PC及服务器市场‌。 ‌

龙芯、申威‌：采用授权自主研制指令集模式，自主度高，适用于需要高安全性的应用场景‌。 ‌

其他企业‌：如采用ARM架构的企业也在积极发展，努力构建自己的生态和市场地位‌。

芯片 IP

芯片行业中所说的IP，一般也称为IP核。IP核是指芯片中具有独立功能的电路模块的成熟设计。该电路模块设计可以应用在包含该电路模块的其他芯片设计项目中，从而减少设计工作量，缩短设计周期，提高芯片设计的成功率。该电路模块的成熟设计凝聚着设计者的智慧，体现了设计者的知识产权，因此，芯片行业就用IP核(Intellectual Property Core)来表示这种电路模块的成熟设计。IP核也可以理解为芯片设计的中间构件。

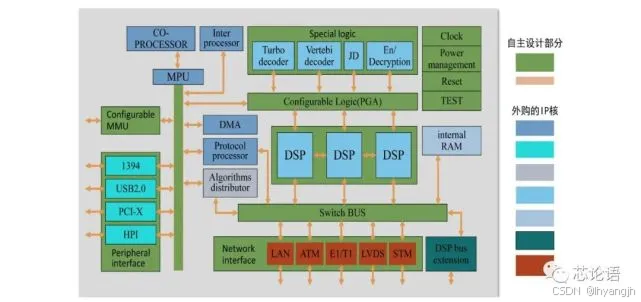

一般说来，一个复杂的芯片是由芯片设计者自主设计的电路部分和多个外购的IP核连接构成的。如图2所示，要设计这样结构的一款芯片，设计公司可以外购芯片中所有的IP核(不同颜色模块)，仅设计芯片中自己有创意的、自主设计的部分(用绿色表示)，并把各部分连接起来。

自主设计部分和多个IP核集成在一起，形成复杂芯片的设计
